Процессор звука
JL Audio FiX-82

Цифровой аудиопроцессор для восстановления аудиосигнала от штатной (OEM) аудиосистемы, с 8-канальным аналоговым входом, цифровым выходом и 2-канальным аналоговым стереовыходом.

Цифровые аудиопроцессоры-восстановители аудиосигнала FiX™ предназначены для высококачественных аудиосистем, где источником остается штатное (OEM) головное устройство. В этом случае сигнал на выходе штатной аудиосистемы часто содержит предыскажения: неполный спектр частот в разных каналах, неровную АЧХ, фазовые сдвиги и временные задержки по отдельным каналам, в сумме формирующие искажения типа гребенчатого фильтра (Comb Filter Distortion). С помощью FiX™ аудиосигналы от разных каналов автоматически приводятся к максимально полному по частотному спектру виду с ровной АЧХ и устранением временных задержек. Для этого используется мощный 24-разрядный процессор, а также тщательно отработанный алгоритм. Полученный сигнал в дальнейшем можно подать на вход усилителя мощности, либо отдельного аудиопроцессора для настройки звучания.

Основные преимущества FiX™ 82:

• С увеличенным до 8-и числом аналоговых входов становится возможным восстановление аудиосигнала от штатных аудиосистем сколь угодно сложной конфигурации, без необходимости в дополнительных пассивных сумматорах каналов.
• Сверхширокий диапазон входной чувствительности от 0,25 В до 30 В (RMS) позволяет выполнить подключение к практически любой штатной аудиосистеме. Регулировка чувствительности выполняется полностью автоматически.
• Входные сигналы могут быть разбиты на 4 разных частотных диапазона: например, сабвуферный канал, мидбас, средние частоты и высокие частоты. На выходе FiX™ все частотные регистры будут объединены "бесшовно", выровнены по уровню и деэквализованы, с гладкой и ровной АЧХ в полном диапазоне частот.
• В отличие от большинства сумматоров, FiX™ способен устранить фазовые сдвиги (phase shift) входных каналов, возникающие из-за работы неотключаемых штатных кроссоверов. Это исключает образование специфических "провалов" АЧХ на выходе, возникающих в зоне слияния соседних частотных диапазонов. Если штатная аудиосистема имеет временные задержки (time delay) для разных каналов, они также устраняются в ходе работы алгоритма восстановления FiX™.
• Наличие цифрового оптического выхода открывает уникальную возможность размещения процессора-восстановителя FiX™ в непосредственной близости от головного устройства, с передачей выходного сигнала на цифровой вход аудиопроцессора (как правило, размещаемого поближе к усилителям мощности) по не подверженному влиянию электромагнитных помех TOSLINK-кабелю. Отличными партнерами для FiX™ станут оснащенные цифровым TOSLINK-входом процессоры настройки и конфигурации аудиосистемы TwK™.
• Все операции выполняются полностью автоматически, по тщательно отлаженному алгоритму. Достаточно нажать одну кнопку на корпусе устройства, чтобы запустить полную процедуру калибровки.
• Предусмотрено три варианта включения устройства: по контрольной цепи Remote In, по наличию полезного аудиосигнала на входе, либо по наличию небольшой составляющей постоянного тока (DC, присутствует на выходе многих штатных аудиосистем) на входе. Вне зависимости от выбранного способа включения, FiX™ формирует управляющий сигнал Remote Out для передачи на другие активные компоненты аудиотракта.
• Наличие порта USB открывает возможность обновления "прошивки" (firmware) с дальнейшим усовершенствованием алгоритмов восстановления по мере появления новых версий программного обеспечения.
• При комбинации процессоров FiX™ и TwK™ удобство оперативного управления основными функциями с водительского места будет возложено на комплектный пульт DRC-200 процессора TwK™. Для систем без процессора TwK™ предусмотрено подключение к FiX™ 82 пульта DRC-100, приобретаемого за доп. плату.

Общие характеристики

• Тип : OEM Integration DSP: цифровой процессор-восстановитель аудиосигнала с выхода штатной (OEM) аудиосистемы
• Напряжение питания : 10 - 16 В постоянного тока
• Токопотребление в режиме готовности (standby) : < 1.5 мА
• Токопотребление в рабочем режиме : 0.7 А
• Номинал предохранителя : 1 А (тип ATO/ATC, или аналогичные)

Аудио

• Аналоговый аудиовход : 8-канальный, дифференциального балансного типа
• Чувствительность аналогового аудиовхода : 0.25 В - 30 В (RMS)
• Регулировка входной чувствительности : Полностью автоматическая
• Аналоговый аудиовыход (RCA) : 1 стереопара, небалансный
• Макс. уровень сигнала на аналоговом выходе : 4 В (RMS)
• Цифровой аудиовыход : 1 х оптический TOSLINK (S/PDIF, PCM Stereo)
• Выходное сопротивление : 450 Ом
• Отношение сигнал/шум (отн. выходного уровня 4 В RMS) : 98 дБ (взвешивающий фильтр А)
• Коэффициент гармонических искажений : 0.02 % (20 Гц - 20 кГц)

Функциональное оснащение

• Процессор обработки аудиосигнала : Intersil® D2Audio DAE-6
• Разрядность : 24 бита / 48 кГц
• Эквализация входного аудиосигнала для получения ровной линейной АЧХ : 1/3 октавный 30-полосный, независимый для каждого канала стереопары
• Другие функции восстановления аудиосигнала :
  • Суммирование сигналов с неполным спектром частот (до 4-х разных диапазонов) до полного широкополосного вида
  • Устранение временных задержек
• Проводной пульт ДУ : DRC-100, за доп. плату
• Доступные функции пульта ДУ : Регулировка общей громкости (Master Volume), режим hands free, LED-индикатор статуса
• Разъемы для передачи данных :
  • 1 х USB (обновление прошивки и др. возможные функции)
  • 1 х JLid™ для подключения пульта ДУ

Габаритные размеры и масса

• Габаритные размеры (Д х Ш х В) : 156 х 109 х 47 мм
• Масса : 1.17 кг

Процессорный преобразователь сигнала JL Audio Fix-82 это незаменимое устройство для построения качественно звучащей аудиосистемы с некоторыми штатными головными устройствами или усилителями. Интерфейс имеет 4 пары входов высокого уровня, в которые можно подавать сигнала как после штатного головного устройства, так и после штатного усилителя. JL Audio Fix-82 складывает все поданные в него сигналы, проводит сращивание «порезанных» частот при штатной поканалке, компенсирует временную коррекцию и максимально выравнивает АЧХ сигнала на выходе.

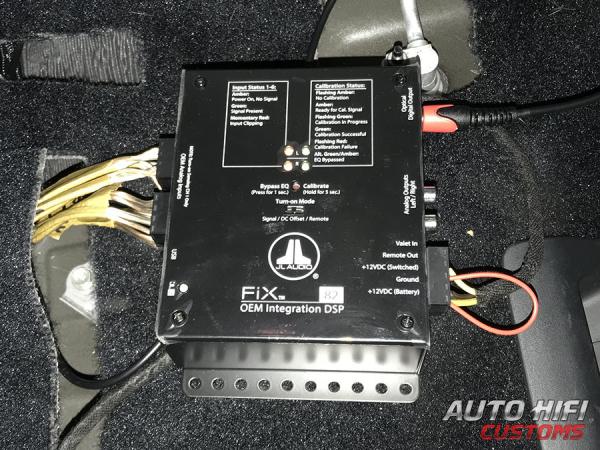

Настройку устройства можно производить как с кнопки на нём, так и из программного обеспечения JL Audio Tun при подключенном компьютере. ПО доступно для скачивания бесплатно, при этом оно есть как для Windows, так и для Mac OS. Процесс настройки предельно прост. На штатном головном устройстве запускается первый настроечный трек с прилагаемого диска. Громкость должна стоять на уровне 75-80%, все настройки темброблока сброшены в ноль. Первые 15 секунд трека тишина. В этот момент надо нажать кнопку на устройстве и удерживать ее 5 секунд или кликнуть кнопку Capbrate в JL Audio Tun при подключенном компьютере. В течение минуты произойдет автоматическая калибровка. Если в результате у Вас загорелись 2 зеленых лампочки, которые ближе к выходу сигнала (в ПО на компе они находятся сверху окна), то процесс прошел успешно. Если они мигают красными или рыжими, то что-то пошло не так и необходимо проверить правильность подключения сигнала и произвести сброс настройки и перекалибровку. Частота мигнания сообщает код ошибки, расшифровка значения которой есть в описании устройства.

При подключенном компьютере ПО позволяет увидеть АЧХ входных сигналов и АЧХ результата на выходе, уровни входных сигналов, временную задержку на них, позволяет выставить громкость сигнала на выходе и подкорректировать его графическим эквалайзером. Эта информация очень важна для того, кто будет настраивать процессор звука системы, в который подается оптический сигнал Tospnk. Также стоит учитывать что в выходном сигнале Tospnk содержится стереосигнал, то есть при подаче в JL Audio Fix-82 фронта и тыла, на выходе с него будет только стерео. Регулировка Fader на штатном головном устройстве при таком подключении работать не будет!

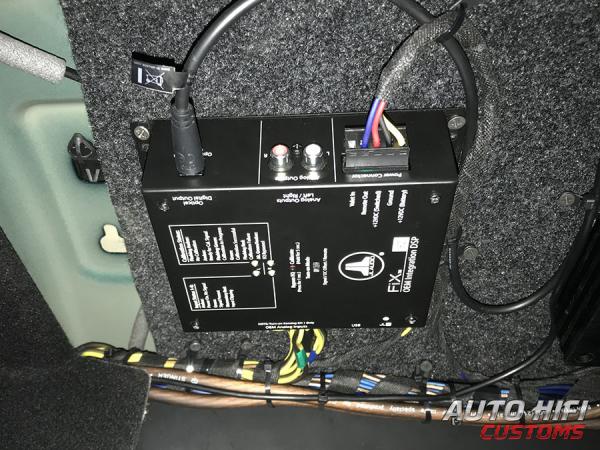

JL Audio Fix-82 позволяет получить очень хороший результат в системах с штатным поканальным усилением, где невозможно удалить штатный усилитель из системы, таких как Toyota Land Cruiser 200. Необходимо помнить, что этот инструмент будет правильно работать только при подключении и правильной настройке специалистами, имеющими опыт работы с ним.
