Процессор звука

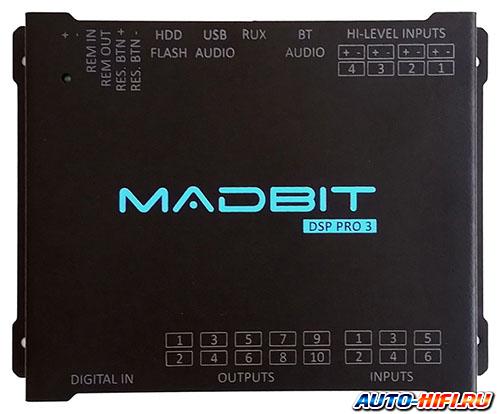

MadBit DSP Pro 3

В процессоре Madbit DSP Pro 3 используются ЦАП PCM1796 из топовой серии 179х. Данная серия ЦАП имеет токовый выход и требует сложной обвязки. Поэтому применяется в основном в домашних системах. В этом DSP PRO3 уникален.

Отличительная особенность звука серии PCM179x — это объемность сцены. По этому параметру процессор превосходит типовые решения на базе 8-канальных ЦАП.

Режим Jitter Killer убирает чувствительность к качеству цифровых кабелей и выводит звук процессора на новый уровень.

DSP-обработка идет на частоте источника. Частота DSP и ЦАП переключается и не используется ресемплинг.

Для того чтобы процессор имел доступную цену, ЦАП PCM1796 установлены на первые 4 канала. Основное назначение их — работа на СЧ и ВЧ в трехполосной системе, либо на НЧ и ВЧ в двухполосной. На остальные каналы 5-10 установлен ЦАП PCM3168.

Нет разделительных конденсаторов на выходе.

Вход для внешнего Bluetooth LDAC приемника звука с управлением треками с руля/пульта/приложения.

Обновление прошивки с флешки.

Вход USB Audio теперь поддерживает до 24 бит/96 кГц.

Характеристики

• Аналого-цифровое преобразование:
  • Чип АЦП, PCM3168A
• Цифро-аналоговое преобразование:
  • Чип ЦАП PCM1796 на каналы 1-4
  • Чип ЦАП PCM3168 на каналы 5-10
  • Выходной фильтр OPA1612+SA5532
  • Динамический диапазон чипов ЦАП: 123 дБ, 112 дБ
  • Разделение каналов >100 дБ
  • IMD<0,001% THD<0,001%
  • RMAA каналы 1-4
  • RMAA каналы 5-10
• Цифровая обработка:
  • Центральный чип: STM32H7
  • Частота обработки: 44, 48, 88, 96 кГц. Без ресемплера, на частоте источника
  • Цифровая обработка сигнала: 64 бит
• Габариты и вес:
• Размеры: 203 x 150 x 50 мм
• Вес: 1 кг
• Входы и выходы
  • 10 аналоговых выходов с независимой настройкой срезов, задержек, эквалайзеров
  • 6 аналоговых входов RCA
  • 4 входа высокого уровня для подключения к штатному головному устройству
  • Цифровой вход Optical (до 24 бит/96 кГц)
  • Цифровой вход Coaxial (до 24 бит/96 кГц)
  • Цифровой вход USB Audio (до 24 бит/96 кГц)
  • Вход USB-накопителя (флешка, жесткий диск) для встроенного плеера
  • Вход для приемника Bluetooth с возможностью управления треками
  • Вход ИК-приемника для пульта
  • Вход рулевых кнопок
  • Вход питания и REM
  • Выход REM до 500 мА с настройкой задержки
• Дополнительные возможности
  • Настройка с устройств Android и Windows без проводов по интерфейсу Bluetooth
  • Управление встроенным плеером с устройства Android
  • Назначение команд рулевых кнопок или универсальных пультов
  • Назначение команд ИК-пультов
  • 8 предустановок DSP с независимой настройкой и возможностью мгновенного переключения
  • Энергонезависимая память для настроек
  • Сохранение текущей громкости папки и трека в энергонезависимой памяти
  • Независимые срезы 20 Гц-20 кГц с шагом 1 Гц и крутизной до 48 дБ/окт.
  • Срезы Бессель, Баттерворт, Линквиц-Райли
  • Независимые эквалайзеры с шагом 1 Гц и настройкой добротности
  • Приложение адаптировано для Android-магнитол
  • Вольтметр в приложении
