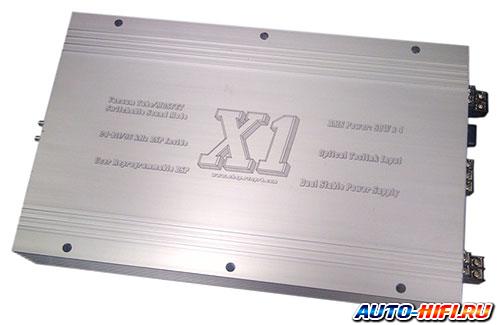

4-канальный усилитель
Рязаньприбор X1 mk2

Особенности:

Аудио входы:

• цифровой оптический вход/выход Toslink (PCM / SPDIF-формат / No Dolby Digital);
• аналоговый вход RCA.

Усилитель мощности:

• «ламповый» и «транзисторный» – переключаемые режимы работы;
• MOSFET- выходные каскады, работающие в АВ-классе, с использованием «заказных» транзисторов, выполненных по нашим спецификациям, имеющих большую площадь кристалла и минимальное тепловое сопротивление для обеспечения эффективного теплоотвода;
• входные дифференциальные каскады, выполненные на прецизионных транзисторных сборках с идентичными характеристиками транзисторов;
• усилитель напряжения типа «свернутый каскод», с фазорасщепителем, выполненным по дифференциальной схеме на MOSFET-транзисторах;
• дискретная схемотехника каждого канала;
• двухсторонние печатные платы с 70 мкм медной фольгой и серебрением дорожек;
• проводной монтаж «витыми парами» всех силовых цепей;
• использование чип-элементов для минимизации наводок и лучшего теплового баланса схемы;
• релейное отключение выхода усилителя, управление реле от внешнего микроконтроллера, встроенный датчик тока;
• высококачественные LowESR-электролитические и пленочные конденсаторы по питанию;
• укороченный аудио-тракт, когда аналоговый сигнал проходит через единственный «проходной» высококачественный плёночный конденсатор и сразу попадает на вход усилителя; а при подаче цифрового сигнала – «проходные» конденсаторы на его пути отсутствуют.

Блок DSP:

• цифровой оптический вход и выход Toslink;
• входной цифровой сигнал преобразуется в формат 24 бит/96 кГц встроенным передискретизатором CS8422 компании Cirrus Logic Inc.;
• 56-разрядный сигнальный процессор DSP (ADAU1702 от компании Analog Device Inc.) для качественной обработки звука;
• 24-разрядные ЦАП и АЦП с частотой дискретизации 96 кГц;
• аналоговый сигнал оцифровывается АЦП в формат 24 бит/96 кГц (внутренний АЦП ADAU1702);
• для пользователя предусмотрена возможность самостоятельно менять программу DSP для получения звукового тракта, максимально адаптированного к салону автомобиля – фильтры, эквалайзеры и т.д.. Вы можете самостоятельно корректировать программу в DSP с помощью визуальной среды программирования «SigmaStudio», подключив персональный компьютер к блоку DSP усилителя через блок сопряжения, аналогичный USBi (см. ссылку);
• аналоговый сигнал, подаваемый на усилитель мощности, формируется либо встроенным 24-разрядным 96 кГц ЦАП (внутренний ЦАП ADAU1702), либо напрямую – с внешнего RCA-разъема, через единственный проходной высококачественный пленочный конденсатор и потенциометр регулятора громкости;
• стабилизация тактовой частоты ЦАП и передискретизатора прецизионным экранированным кварцевым генератором с питанием от отдельного стабилизатора;
• послеЦАПовый фильтр третьего порядка с пассивным ВЧ-фильтром перед операционным усилителем, без «проходных» конденсаторов, с питанием от отдельного стабилизатора.

Блок питания:

• гальваническая развязка входа и выхода блока питания с петлей обратной связи на оптронах со стабилизаторами на прецизионных источниках опорного напряжения TL431;
• раздельная прецизионная стабилизация напряжения по положительному и отрицательному каналам;
• пониженный уровень помех в бортовую сеть автомобиля и звуковой тракт обеспечивается входными и выходными фильтрами с применением компактных сильноточных сердечников из аморфной стали, высокочастотного провода «литцендрат» и пленочных конденсаторов;
• применение выходных LowESR-электролитических и пленочных конденсаторов обеспечивает отдачу пиковой мощности во всём диапазоне звуковых частот и высокую долговечность конструкции;
• защита от переполюсовки и кратковременного превышения входного напряжения, перегрева БП и короткого замыкания на выходе;
• применение двухсторонней печатной платы с толщиной фольги 70 мкм, тщательное проектирование топологии платы, высококачественная элементная база, электромагнитные экраны обеспечивают эталонные по отрасли характеристики блока питания, его долговременную стабильность и надежность работы.

Конструкция усилителя:

• массивный корпус, для лучшего теплоотвода с выходных каскадов усилителя;
• в конструкции усилителя применены силовые проводные «витые пары»;
• двусторонние печатные платы с экранирующим подслоем и переборка между источником питания и усилителем, обеспечивают минимальный уровень помех от автомобильных подсистем, сотовых телефонов и встроенного импульсного блока питания;
• электронная схема защиты от короткого замыкания, смещения уровня постоянного тока и перегрева.

Технические характеристики:

• Количество каналов : 4
• Класс работы усилителя мощности : АВ
• Выходная мощность (RMS) : 4 x 80 Вт
• Переключаемые режимы «Лампа» - «Транзистор» : есть
• Варианты схем подключения динамиков : Standard / Bi-Amping
• Цифровой оптический вход Toslink (SPDIF/PCM формат) : есть
• Аналоговый вход RCA : есть
• Встроенный процессор цифровой обработки сигнала (DSP) : есть
• Прямое прохождение сигнала (Direct) : есть
• Встроенные АЦП, ЦАП (AD1702 от ADI) : 24 бит, 96 кГц
• Программные фильтры (второго прядка (Баттерворта) : есть
• ФВЧ (HPF) : 10 –150 Гц
• ФНЧ (LPF) : 11 – 20 кГц
• Входное сопротивление аналогового входа (RCA) : 10 кОм
• Диапазон воспроизводимых частот усилителем мощности : 10 – 50 000 Гц
• Отношение сигнал/шум, не менее : 90 дБ
• Коэффициент гармонических искажений (THD), не более : 0,02 %
• Коэффициент интермодуляционных искажений (IMD), не более : 0,03 %
• Номинальное напряжение питания : бортовая сеть (+12В)
• Ток простоя : 2 А
• Предохранители : 2 х 20 А
• Защита от перегрева : есть
• Защита от постоянного смещения на выходе : есть
• Защита от короткого замыкания : есть
• Температурный диапазон : –40 ... +80 оС (до срабатывания защиты)
• Габаритные размеры : 431 х 248 x 55 мм
• Вес : 5 кг

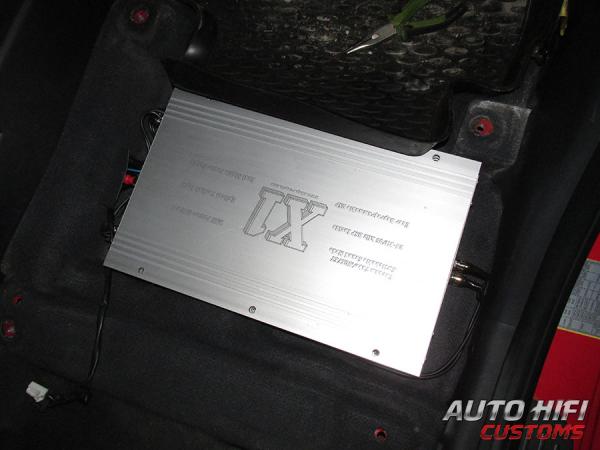

Автомобильный усилитель мощности Рязаньприбор X1 mk2 - это первый в мире достойный усилитель сделанный в России. Качество изготовления отличное, запас по мощности хороший, имеет оптический вход и встроенный преобразователь цифры в аналог. Встроенный фильтра имеют возможность отключения и позволяют обрезать сигнал как сверху, так и снизу. Качество звучания усилителя Рязаньприбор X1 mk2 нам очень понравилась, мощность на самом деле больше, чем заявлена в описании. Мы считаем что это очень достойная модель и желаем производителю расширять линейку своих моделей аппаратуры в автомобиль. Ура санкциям, даешь русский Автозвук!
