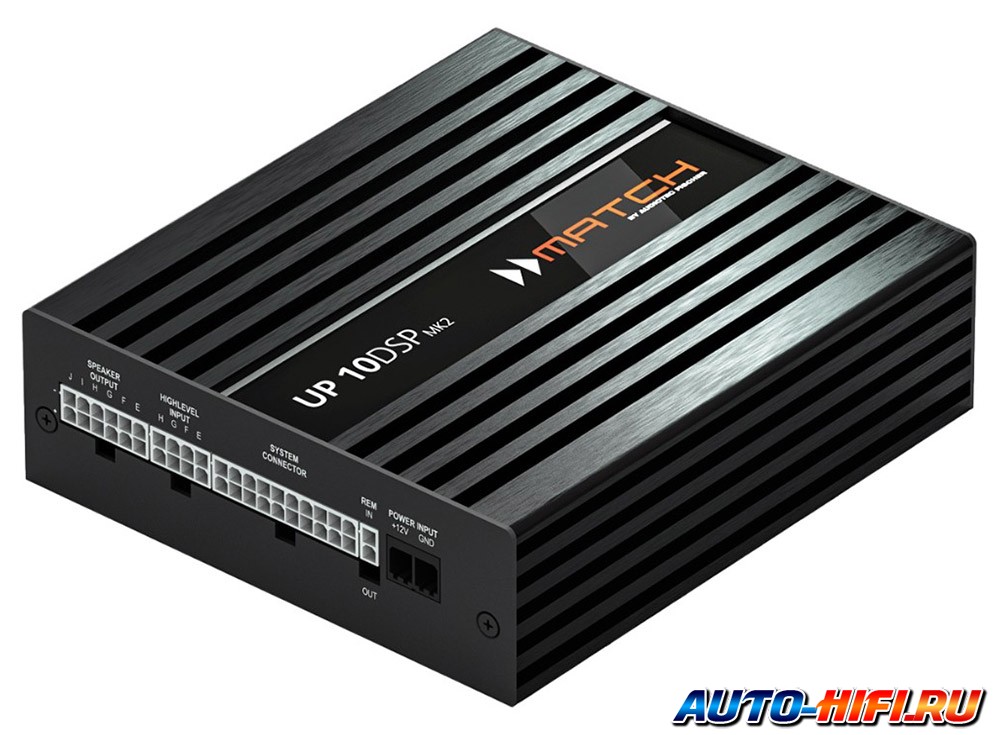

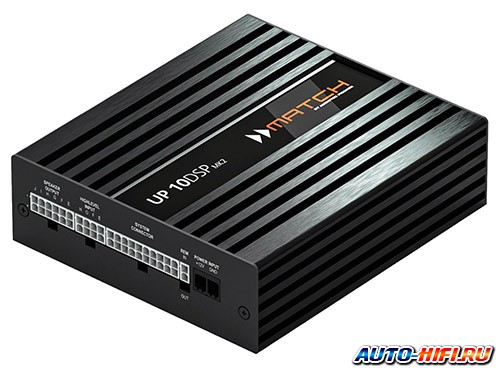

Процессорный 10-канальный усилитель
Match UP 10DSP MK2

• 10-канальный усилитель с ультраэффективной концепцией класса GD, которая сочетает выдающееся качество звука с максимальной эффективностью
• 11 каналов DSP для максимальной гибкости при модернизации многоканальных штатных аудиосистем
• Опциональные кабельные жгуты для простой интеграции в существующие штатные аудиосистемы
• Готовность к использованию в электромобилях (EV-Ready) — расширенный диапазон входного напряжения до 18 В для стабильной работы даже в электромобилях с повышенным бортовым напряжением
• Интеллектуальный 8-канальный высокоуровневый вход со схемой ADEP.3 для бесшовной интеграции со штатными системами (OEM)
• Два из этих входов поддерживают повышенное напряжение — чувствительность до 32 В RMS
• Чрезвычайно мощный аудио-DSP с фиксированной точкой и 64-битным разрешением
• VCP (Virtual Channel Processing / виртуальная обработка каналов) обеспечивает исключительную гибкость при настройке сложных аудиосистем за счёт:
  • Межканальных групповых эквалайзеров, которые одновременно воздействуют на несколько выходных каналов
  • Многополосной конфигурации динамиков и DSP-эффектов (SFX)
  • Дополнительных функций, таких как ослабление тыловых каналов (Rear Attenuation)
• Маршрутизация 1:1 IOR (Input-to-Output Routing) в сочетании с опциональной картой расширения ANALOG IN Extension Card 2.0 — индивидуальное назначение всех высокоуровневых входов на любой выход усилителя для прямой маршрутизации вход-выход
• ACO — продвинутая 32-битная платформа сопроцессора для системных и DSP-функций, в том числе:
  • AISA (Advanced Input Signal Analyzer) и InputEQ для простого анализа и коррекции входных сигналов
  • DLC (Dynamic Loudness Control) и RTC (Remote Tone Control) для динамической регулировки высоких и низких частот в зависимости от громкости
  • Фирменная функция TuneEQ для автоматической настройки входных, виртуальных и выходных эквалайзеров
  • Звуковые эффекты SFX — Augmented Bass Processing, RealCenter и другие
• Технология стабилизированной выходной мощности (SOP Max) для неизменно стабильной выходной мощности — обеспечивает полную производительность в любое время, независимо от входного напряжения
• Слот Extension Card 2.0 для дополнительных модулей системы, например потоковой передачи аудио Bluetooth® HD, дополнительных аналоговых входов или будущих источников сигнала
• Оптический вход в формате SPDIF с частотой дискретизации от 12 до 96 кГц
• Монофонический RCA-выход для подключения внешних усилителей, например усилителей для сабвуферов, таких как MATCH UP 1FX
• Компактный перспективный SCP (Smart Control Port) для подключения пультов дистанционного управления и аксессуаров
• Интеллектуальное управление питанием обеспечивает идеальную стабильность напряжения на всех современных автомобильных платформах
• Блок питания с поддержкой систем Start-Stop — стабильная работа при напряжении до 6 В
• Функция Auto Remote для включения усилителя без необходимости внешнего управляющего сигнала
• Компактная конструкция с низким тепловыделением благодаря исключительно высокой эффективности
• Максимальный контроль с помощью DSP PC-Tool 6 — профессиональное ПО для точной настройки усилителя и корректной звуковой калибровки в автомобиле

Спецификация

• Технология усилителя : класс GD (с динамически управляемым блоком питания)
• Количество каналов усилителя : 10 (каналы A–H — для динамиков, каналы I–J — для сабвуфера)
• Мощность (RMS, ≤1% THD+N) :
  • Каналы A–H : 65 Вт при 4 Ом (минимальное сопротивление нагрузки — 3,0 Ом)
  • Каналы I–J (сабвуфер) : 90 Вт при 4 Ом, 160 Вт при 2 Ом
• Встроенный DSP : 11 каналов, 64-битное разрешение
• Производительность DSP : 295 МГц (1,2 млрд операций MAC в секунду)
• Частота дискретизации DSP : 48 кГц
• Преобразователи : АЦП и ЦАП BurrBrown
• Коэффициент демпфирования : >100
• КНИ (THD+N) : <0,03% (при 1 кГц, 1 Вт на 4 Ом)
• Соотношение сигнал/шум :
  • Аналоговые входы : 103 дБ (A-взвешенное)
  • Цифровые входы : 105 дБ (A-взвешенное)
• Входное сопротивление (высокоуровневые входы с ADEP.3) : 9–33 Ом
• Входная чувствительность :
  • Каналы A–F : 4–16 В
  • Каналы G–H : 4–32 В
• Входы :
  • 8 × высокоуровневых (динамиковых)
  • 1 × оптический SPDIF (12–96 кГц)
  • 1 × слот для карты расширения Extension Card 2.0
• Выходы :
  • 10 × на динамики
  • 1 × линейный RCA/Cinch (3 В RMS)
  • 1 × Remote Out
• Частотный диапазон : 15 Гц – 22 000 Гц
• Напряжение питания : 10,5–18 В (допускается кратковременная работа при снижении до 6 В, максимум 5 секунд)
• Максимальный ток (при 12 В) : 60 А
• Ток в режиме ожидания : 500 мА
• Максимальный ток выхода Remote Out : 500 мА
• Диапазон рабочих температур : –40 °C … +70 °C
• Предохранитель : 2 × 25 А (LP-Mini-fuse, APS)
• Дополнительные функции :
  • 32-битный сопроцессор (32 Bit CoProcessor)
  • Схема ADEP.3
  • Поддержка систем Start-Stop
  • Порт Smart Control Port (SCP)
  • Разъём USB-C
  • Функция Auto Remote
• Габариты (В × Ш × Г) : 46 × 145 × 163 мм (1,81 × 5,71 × 6,42 дюйма)

Процессорный усилитель мощности Match UP 10DSP MK2 - это гибрид 11-канального аудиопроцессора и 10-канального усилителя. При проектировании системы стоит учитывать, что каналы I-J более мощные, чем A-H. Он имеет 8 высокоуровневых входов и возможность складывать поканальное усиление после штатного усилителя мощности. Шесть входных каналов (A-B, C-D, E-F) работают с вольтажом 4-16 В (настраивается через ПО), а входа G-H могут переключаться перемычкой внутри устройства в более высокий вольтаж - 8-32 В. Например, это актуально для новых BMW с системой Харман, где на подсидельники стоит отдельный, более мощный усилитель, а низкочастотный диапазон идет только через них. В программе настройки есть индикатор перегруза на входах процессора. Для цифровых источников звука имеется оптический вход Toslink.

Опционально для процессорного усилителя Match UP 10DSP MK2 можно докупить модули:

• Audiotec Fischer Extension Card 2.0 - BT HD - для подключения смартфона по Bluetooth и прослушивания звука с него;
• Audiotec Fischer Extension Card 2.0 - Analog In - добавляет еще пару высокоуровневых входа с напряжением до 30В к восьми имеющимся;
• Audiotec Fischer Extension Card 2.0 - Digital In - позволяет получить цифровой коаксиальный вход с частотой дискретизации до 192 кГц.

Все модули интегрируются внутрь корпуса через стандартный слот для расширений Card 2.0 и не создают никаких проблем при инсталляции. Для внешнего управления устройством доступны все пульты Audiotec Fischer с разъемом SCP.

Match UP 10DSP MK2 имеет одиннадцать каналов процессора. Для каждого канала можно выбрать любые частоты среза сверху и снизу от 20 до 20000 Гц с шагом в 1 Гц, добротность фильтра (Баттерворт, Линквиц, Чебышёв, Бессель или настраиваемый вручную) и крутизну спада. Если заботитесь о фазе сигнала, то есть возможность использовать Shelf-фильтрацию, но она работает только вниз от заданной частоты с крутизной до 15 дБ и изменяемой добротностью. Для каждого из 11 каналов доступна временная коррекция. Эквалайзер параграфический 30-полосный с плавно изменяемой частотой и добротностью регулировки, доступна автоматическая настройка с использованием профессиональных измерительных комплексов Audiotec Fischer MTK1 или AMI. Есть система виртуальных каналов, которая позволяет произвести более гибкую настройку устройства и воспользоваться улучшайзерами баса, а также грамотно выделить сигнал для центрального канала, который не портит сцену. Есть функция DLC (Dynamic Loud Control), что-то типа тонкомпенсации, но значительно более продвинутая с очень гибкими возможностями настройки. Все настройки производятся через удобное программное обеспечение, которое бесплатно скачивается с сайта производителя и устанавливается на любой компьютер под управлением Windows. Усиленными являются только десять каналов процессора, а один оставшийся выполнен в виде выхода RCA, к которому можно подключить усилитель для сабвуфера, но при этом все настройки частот будут задаваться на процессоре.

Усилитель мощности Match UP 10DSP MK2 - это инновационное решение, которое позволяет построить очень интересные аудиосистемы и при этом занимает фантастически мало места для своих возможностей. Несмотря на класс «GD» усиления, звук с него очень детальный и качественный, обладает приличным запасом мощности и не страдает всеми недостатками, которые присущи некоторым усилителям аналогичного класса при подключении их для акустики, особенно высокочастотной. Настоящая германская сборка говорит о высоком качестве изделия. Позволяет грамотно настроить и улучшить аудиосистему с разумным количеством динамиков в любом современном автомобиле.
