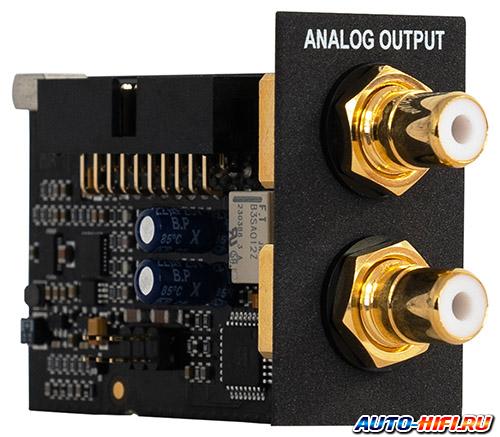

Модуль расширения
Brax Analog Output ESS

Особенности:

• Модуль расширяет функционал BRAX DSP за счёт добавления аналоговых выходов для подключения внешних усилителей или акустических систем.
• В основе сигнального тракта — ЦАП ESS ES9039Q2M (32 бита, двухканальный) с технологией HyperStream IV Dual DAC и архитектурой SABRE HiFi — обеспечивает высокий динамический диапазон и минимальные искажения.
• Аналоговый тракт построен на операционном усилителе TI/BurrBrown OPA1612 с технологией SoundPlus для высокой точности передачи сигнала.
• Реализована схема двойного питания: каждый стереоканал имеет собственный источник питания для снижения взаимных помех.
• Доступно 7 программно настраиваемых цифровых FIR‑фильтров — позволяют детально корректировать частотную характеристику под конкретную систему.
• Предусмотрено переключение выходного напряжения между значениями 2 В, 4 В и 8 В RMS — для оптимальной стыковки с разными усилителями.
• Модуль автоматически распознаётся процессором BRAX DSP; все параметры и измеренные значения доступны в ПО DSP PC‑Tool (требуется версия не ниже 5.05).
• Корпус модуля выполнен из дерева — оформление соответствует фирменной эстетике BRAX.
• Производство: Германия — сборка и контроль качества осуществляются на немецком предприятии.

Технические параметры:

• Тип преобразователя: ESS ES9039Q2M, HyperStream IV Dual DAC, архитектура SABRE HiFi.
• Операционный усилитель: TI/BurrBrown OPA1612, технология SoundPlus.
• Частота дискретизации: 192 кГц.
• Частотный диапазон: 10 Гц – 80 кГц.
• Соотношение сигнал/шум (A‑взвешенное): 130 дБ.
• Общее гармоническое искажение (THD+N): –116 дБ (0,00015 %).
• Искажения интермодуляции (IMD): –106 дБ (0,0005 %).
• Перекрёстные помехи (Crosstalk): более 110 дБ (на частоте 1 кГц).
• Выходное напряжение: регулируемое, варианты 2 В / 4 В / 8 В RMS.
• Чувствительность входов: RCA — 1–8 В, Highlevel — 3,5–30 В.
