Тест эстрадных динамиков Oris EX-65, EX-80 и EX-65NEO

Сегодня в лаборатории не слишком частый гость – эстрадные динамики. Линейка Oris EX задумывалась как среднечастотники для SQL (именно так, чтоб с хорошей чувствительностью, но без звенючей крикливости, а с ровной АЧХ в отведённом им диапазоне). Забегая вперёд, это вроде получилось, и больше того, кое-что даже для домашки можно использовать. Какая модель в какие инсталлы подходит, и что нужно учитывать при настройке систем – это и буду выяснять. В общем, держите полный разбор серии.

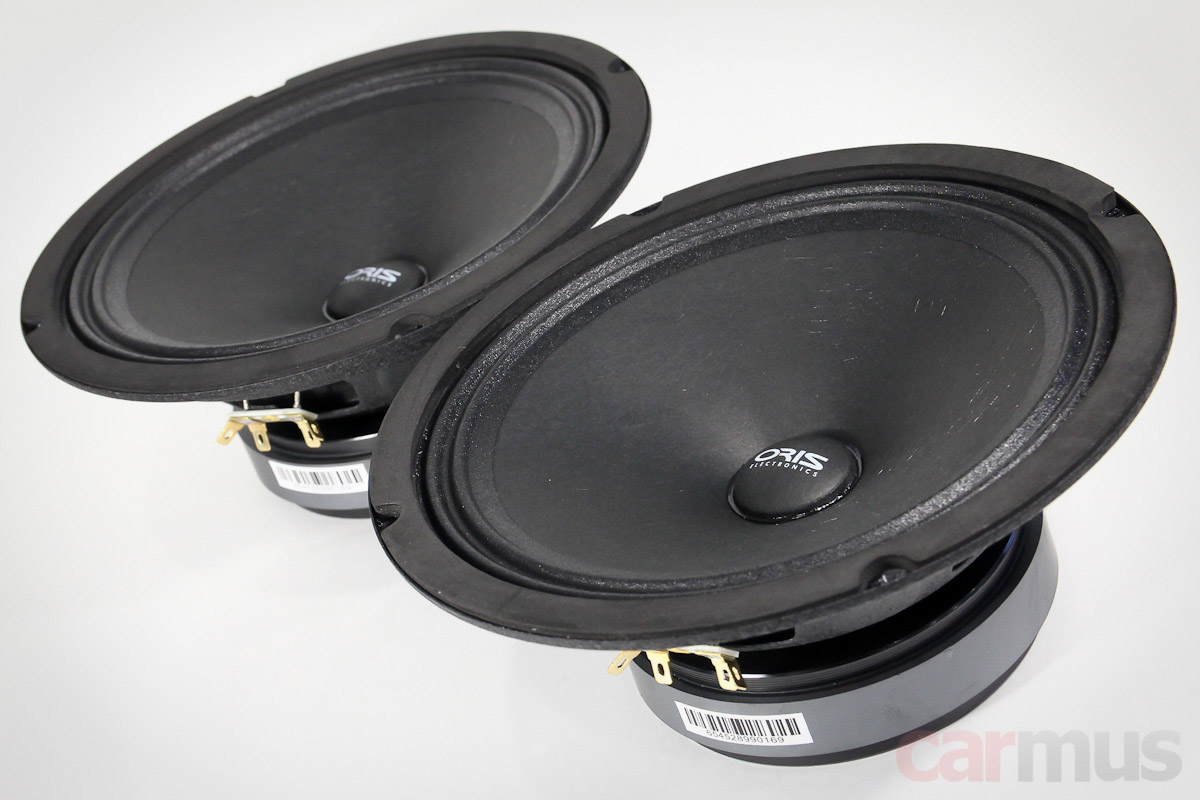

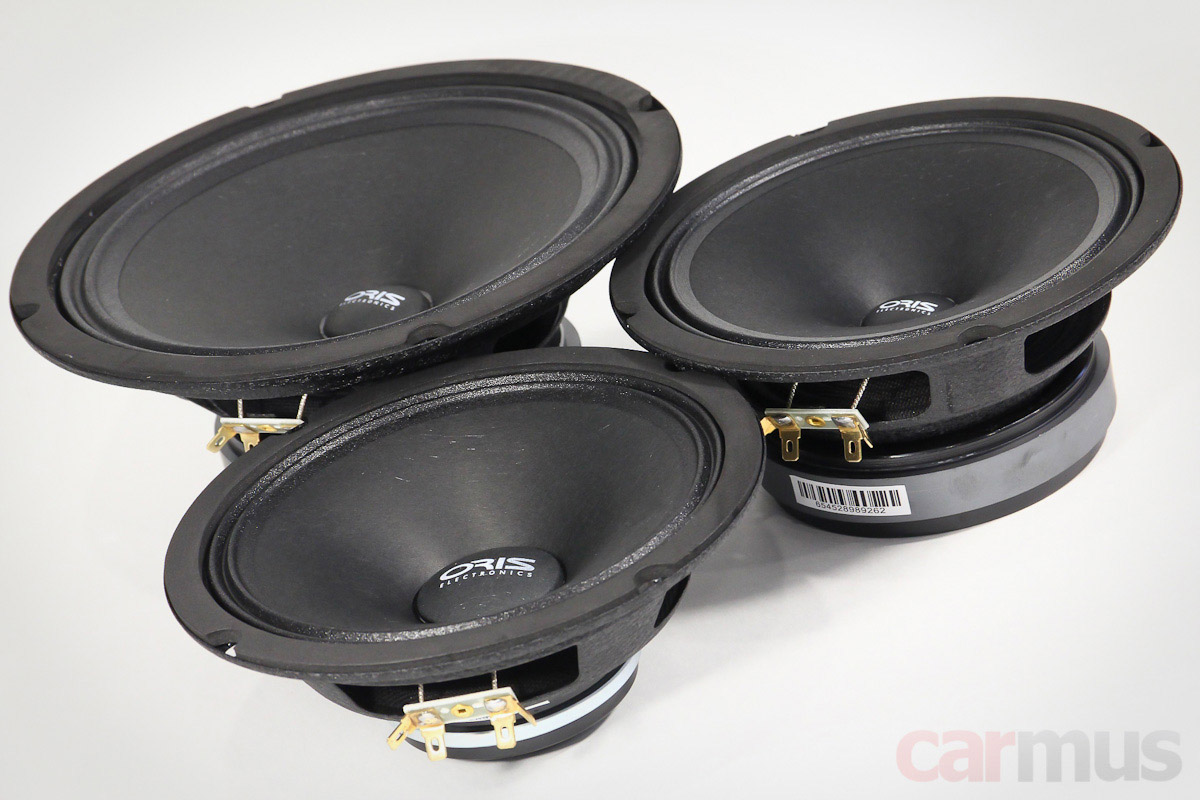

Итак, в лаборатории три модели с индексом EX. Для ориентира сразу указываю цены, актуальные на момент теста:

Oris EX-65 (6,5 дюймов, феррит) – 3700 рублей за пару
Oris EX-80 (8 дюймов, феррит) – 4900 рублей за пару
Oris EX-65NEO (6,5 дюймов, неодим) – 7000 рублей за пару

Калибры и моторы | Тест эстрадных динамиков Oris EX-65, EX-80 и EX-65NEO

Калибры и моторы | Тест эстрадных динамиков Oris EX-65, EX-80 и EX-65NEO

Первое знакомство, коротко о конструктивных особенностях

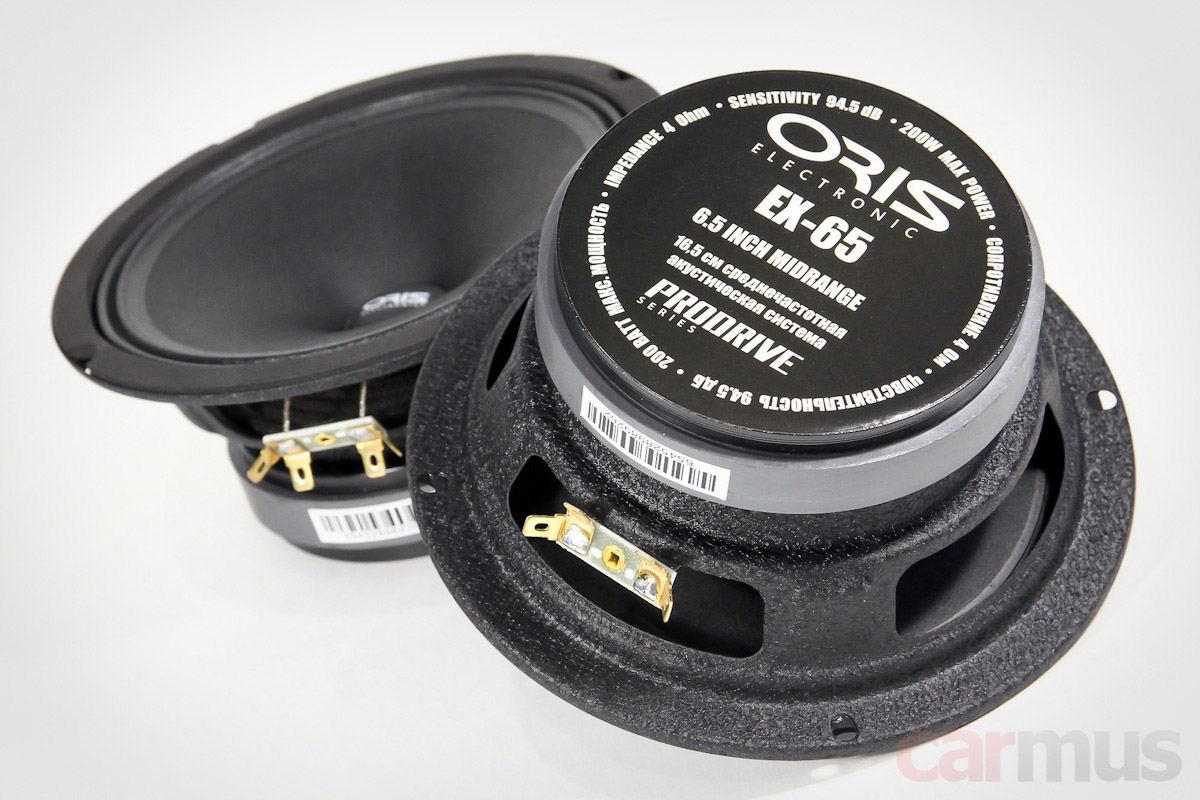

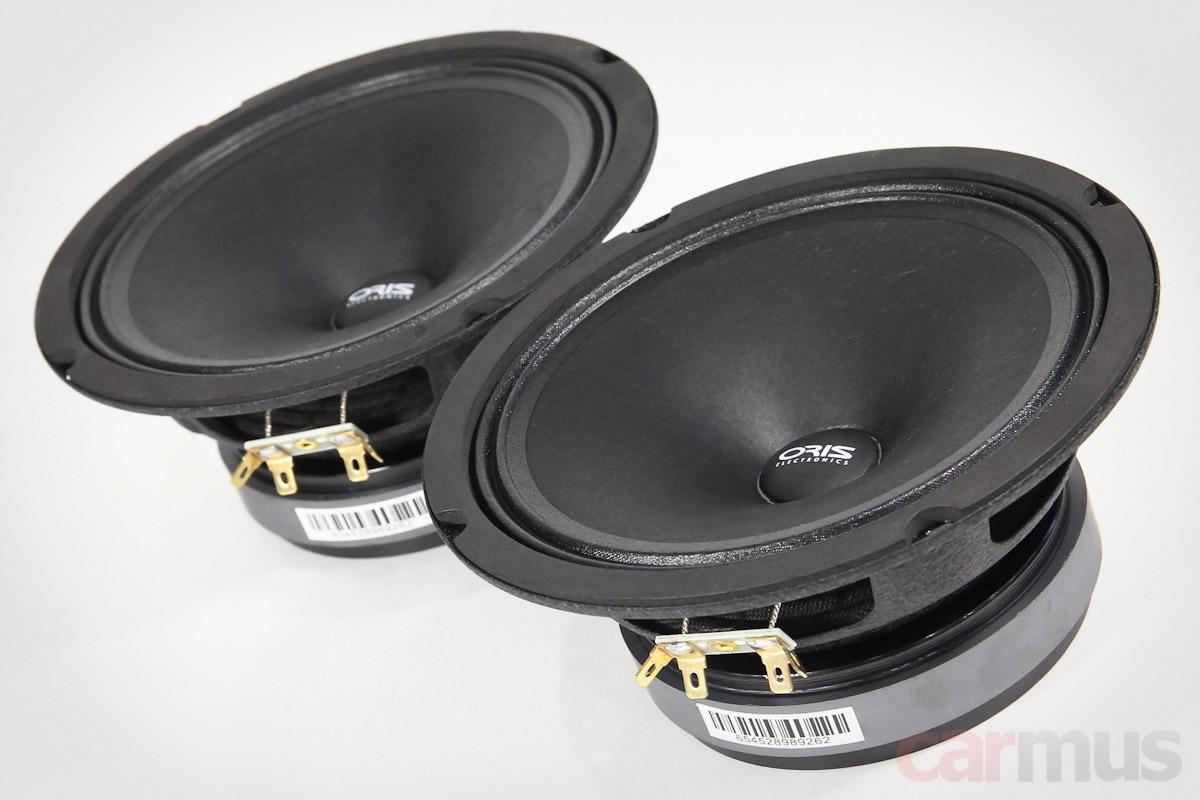

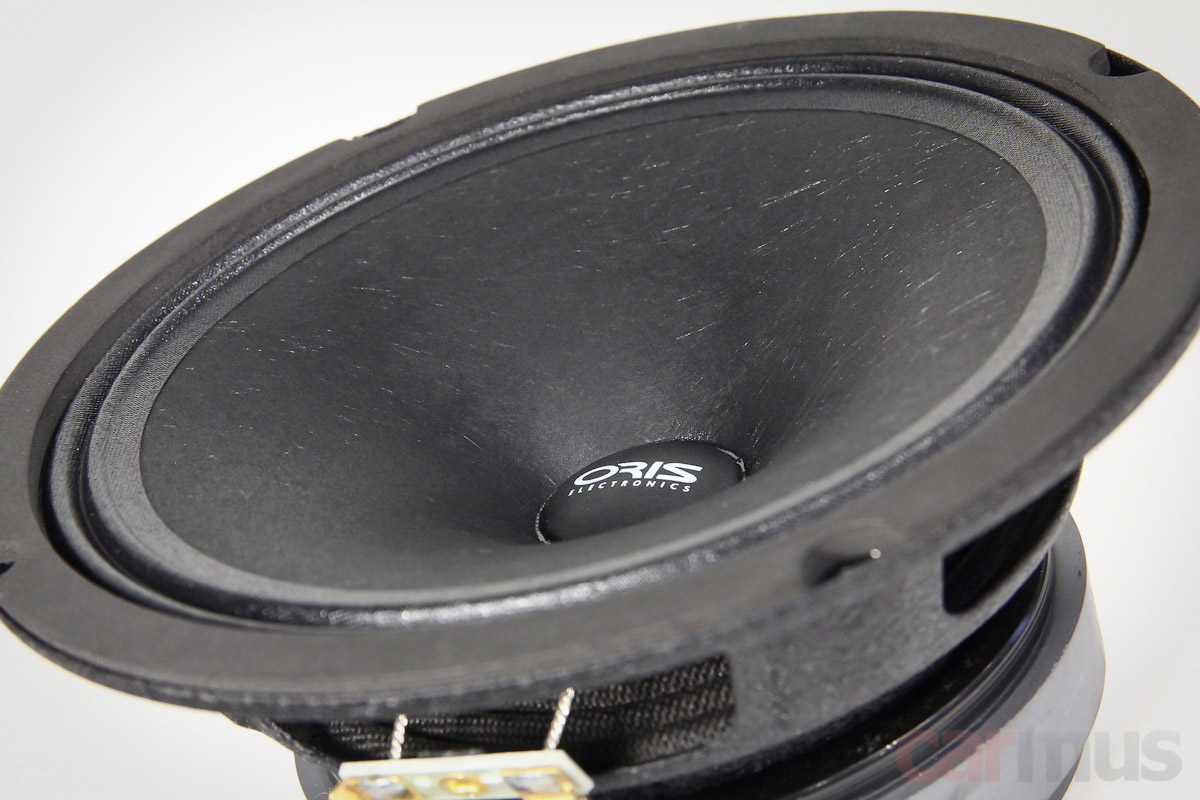

Oris EX-65. Это «базовая» модель в серии, но, по секрету, лично мне эти динамики понравились чуть ли не больше остальных, потом на измерениях увидите, почему. Внешне вроде типичная «эстрада», но, как всегда, всё решают мелочи, скрытые от глаз.

Калибры и моторы | Тест эстрадных динамиков Oris EX-65, EX-80 и EX-65NEO

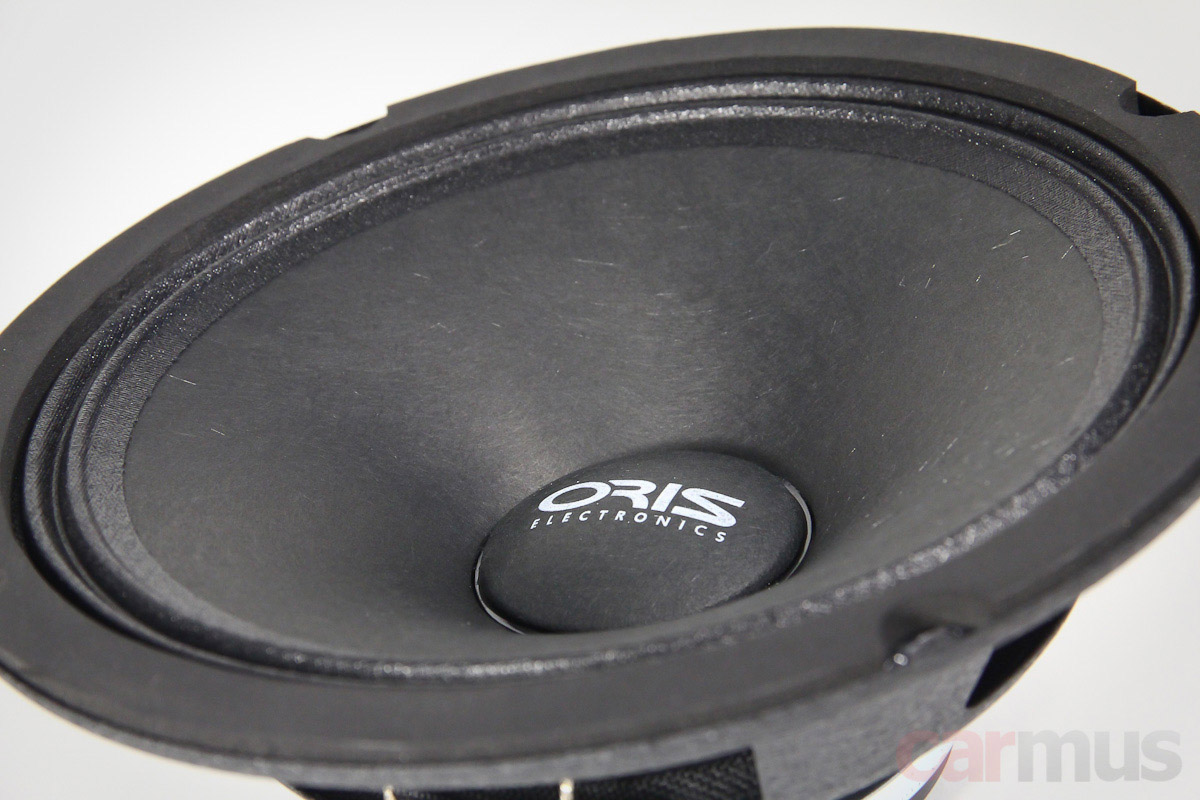

Сходу обращает внимание материал диффузоров. Это целлюлозный композит, но с волокнистыми включениями, которые играют армирующую и одновременно демпфирующую роль. Забегая вперёд, это принесло свои плоды – диффузоры хоть и лёгкие, но прилично задемпфированы, призвуки материала почти полностью отсутствуют.

Калибры и моторы | Тест эстрадных динамиков Oris EX-65, EX-80 и EX-65NEO

Конусы диффузоров имеют криволинейную образующую. Это придаёт им конструктивную жёсткость – механические напряжения распределяются более равномерно, а значит, опять же, меньше изгибных призвуков.

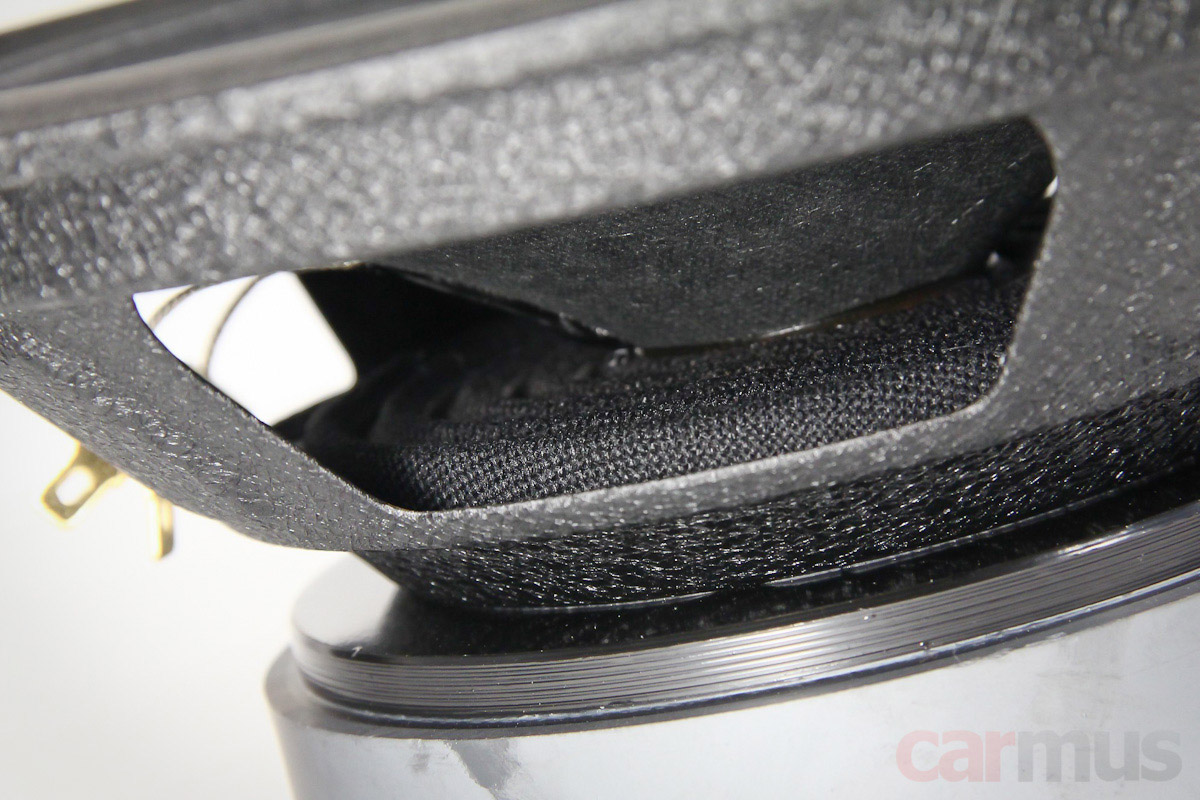

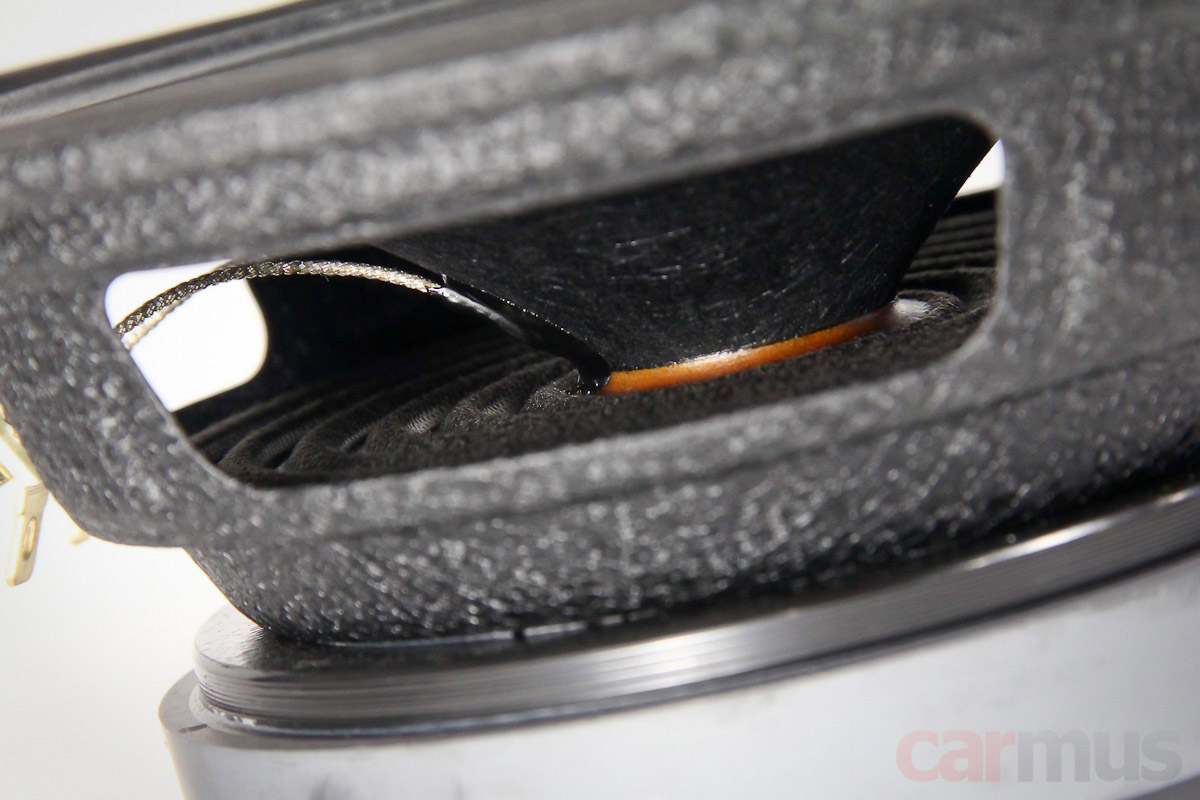

Звуковая катушка – диаметром 1 дюйм (25 мм). Оптимальный калибр, когда для динамика в небольшой цене нужно получить максимальную плотность магнитного потока в зазоре. Хотя, буду откровенен, магнитная система тут не такая уж и маленькая, и мотор получился довольно сильным.

Калибры и моторы | Тест эстрадных динамиков Oris EX-65, EX-80 и EX-65NEO

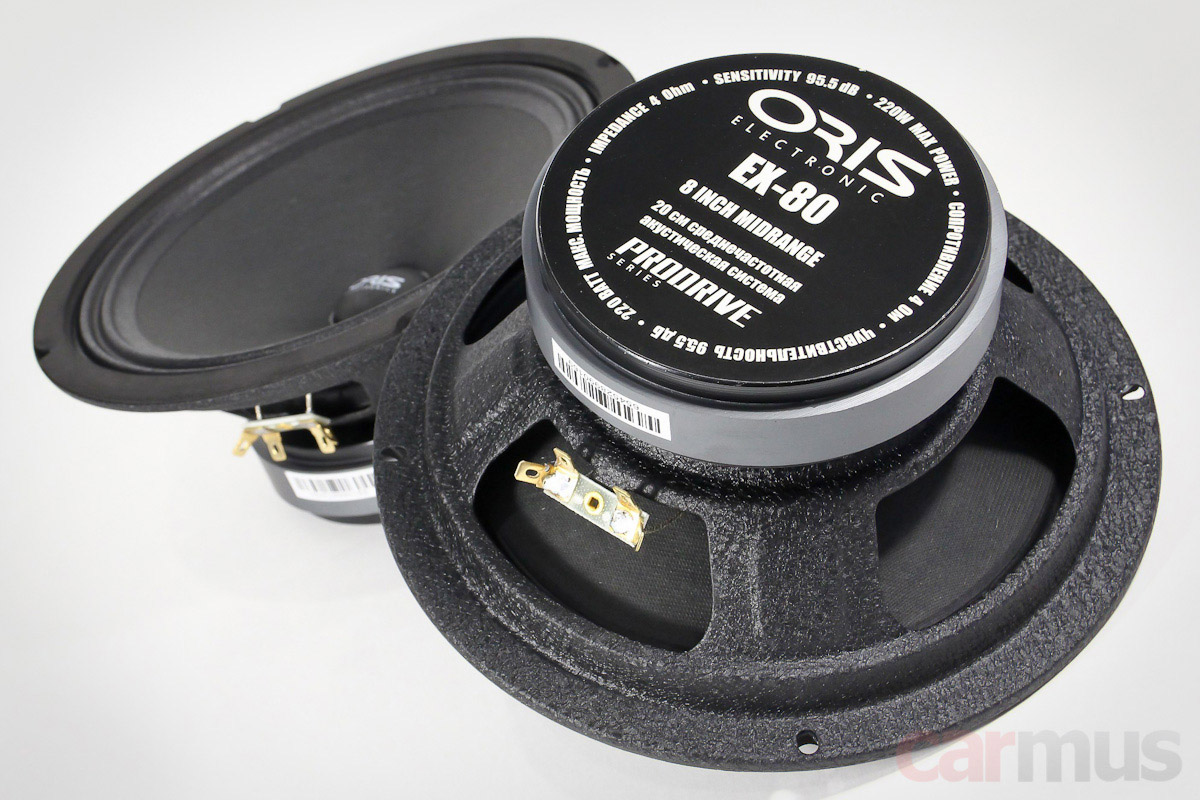

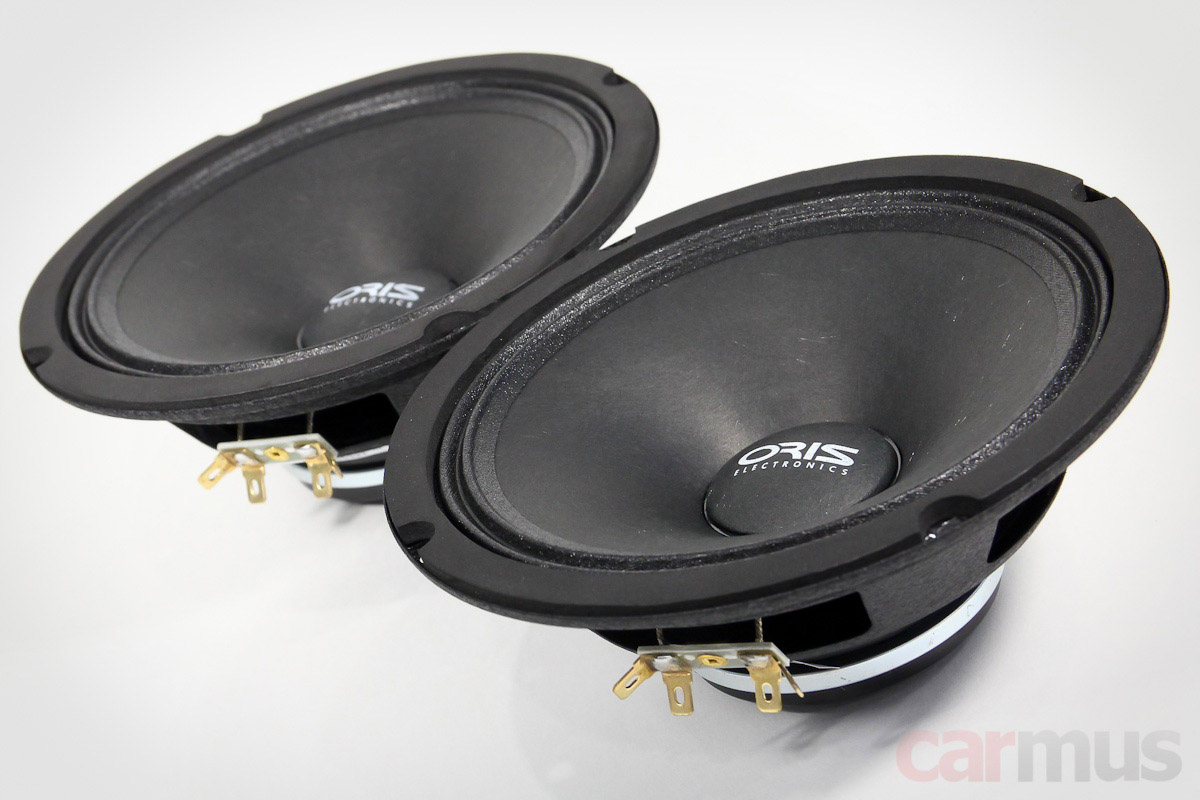

Oris EX-80. Эти 8-дюймовые динамики близки по конструкции к 6,5-дюймовым, однако с ними не унифицированы: моторы хоть тоже на феррите, но другие.

Калибры и моторы | Тест эстрадных динамиков Oris EX-65, EX-80 и EX-65NEO

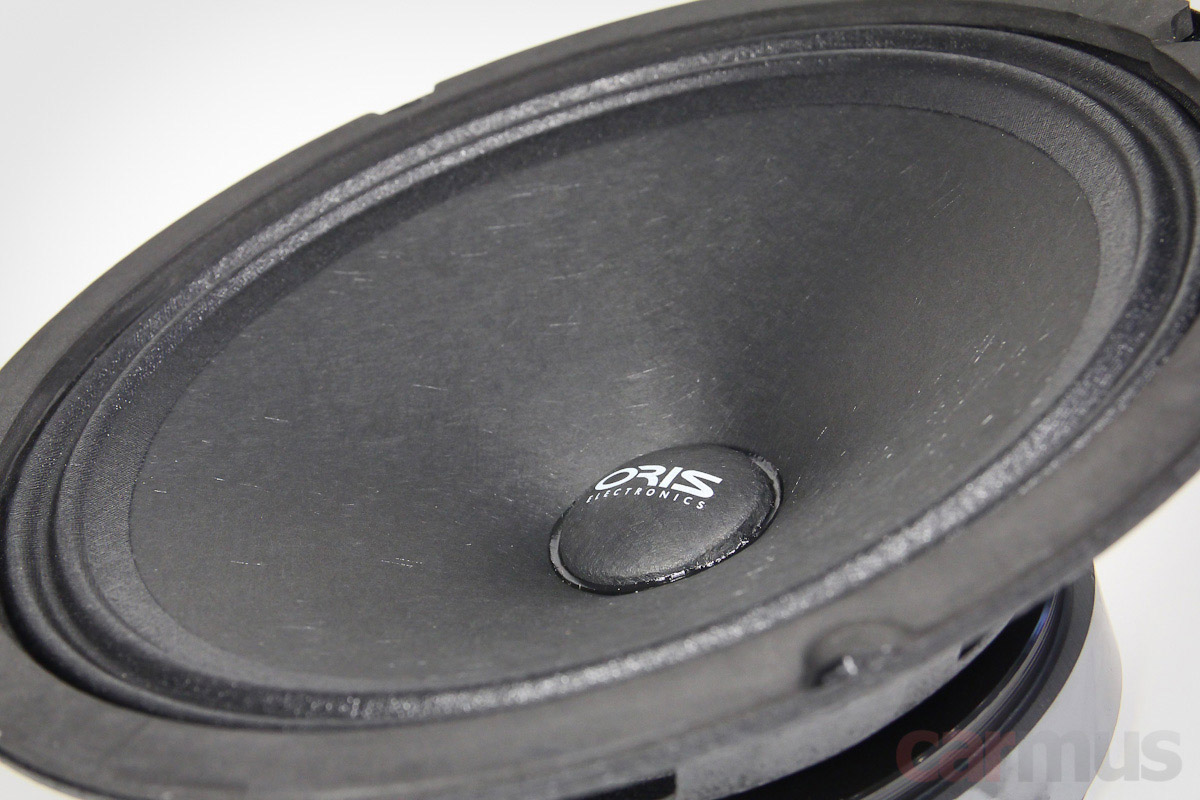

Конусы имеют интересную образующую: в центре она криволинейная, а ближе к внешней части – почти прямая. Как это скажется на жёсткости – посмотрим на измерениях. Материал – та же целлюлоза с армирующими волокнами.

Калибры и моторы | Тест эстрадных динамиков Oris EX-65, EX-80 и EX-65NEO

Звуковая катушка у EX-80 увеличена до 1,25 дюйма (32 мм). Собственно, это и обусловило применение иного, более крупного магнита.

Калибры и моторы | Тест эстрадных динамиков Oris EX-65, EX-80 и EX-65NEO

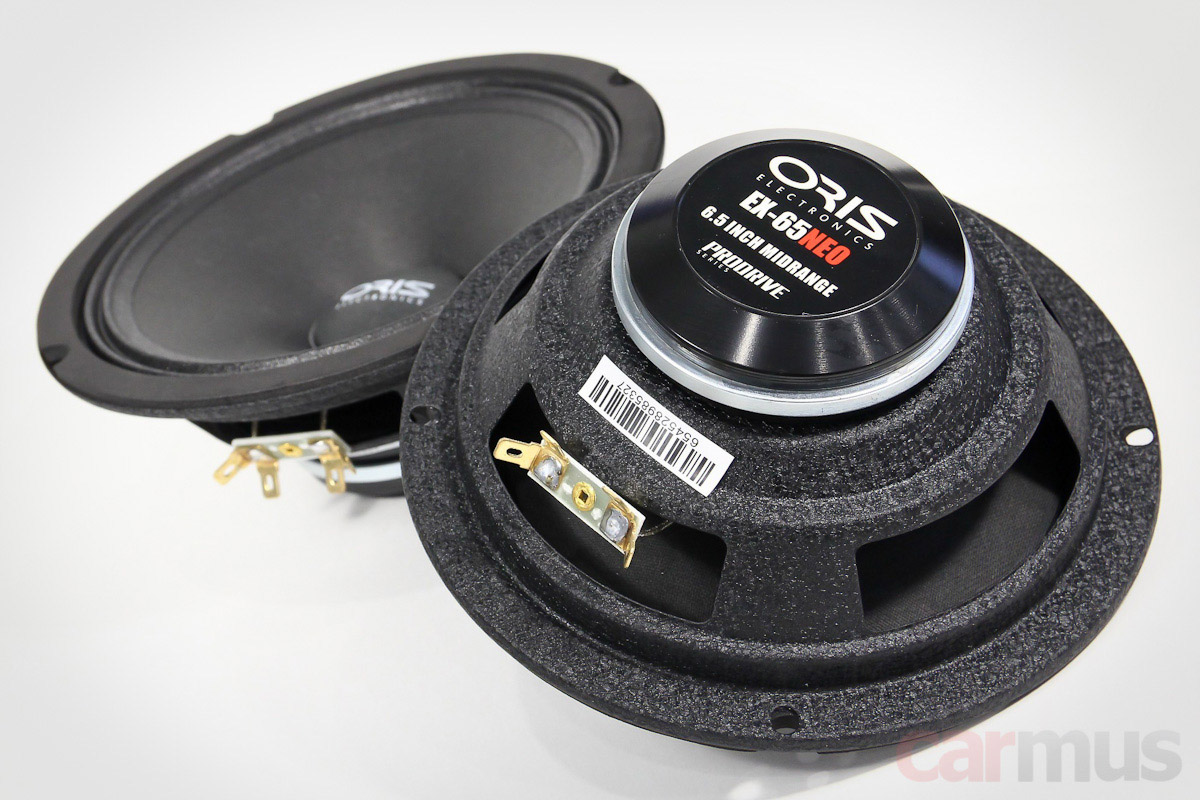

Oris EX-65NEO. Динамик создан на базе «ферритового» EX-65, но это касается лишь его верхней части – корзины и диффузора. Всё остальное – другое. Моторы построены на неодимовых магнитах, а калибр катушки увеличен до 1,5 дюймов (можно «вливать» в динамик больше мощности без печальных последствий).

Динамики довольно лёгкие и имеют меньшую установочную глубину. Т. е. что имеем: силовой запас у NEO возрос, но не в ущерб удобству установки, а даже наоборот – динамик стал удобней. Но и цена возросла, тут уж никуда не деться.

Калибры и моторы | Тест эстрадных динамиков Oris EX-65, EX-80 и EX-65NEO

Материал диффузора – всё тот же целлюлозный композит с армирующими волокнистыми включениями в пульпу. Отличия от «базового» EX-65 – в более крупном колпачке по диаметру звуковой катушки.

Калибры и моторы | Тест эстрадных динамиков Oris EX-65, EX-80 и EX-65NEO

Измерение параметров и анализ работы динамиков

Первым делом, электромеханические параметры (ну или, если вам так привычней, параметры Тиля-Смолла). Для начала циферки, чуть дальше сделаю их разбор:

Калибры и моторы | Тест эстрадных динамиков Oris EX-65, EX-80 и EX-65NEO

Измеренные параметры Oris EX-65:

Fs (собственная резонансная частота) – 95 Гц
Vas (эквивалентный объем) – 9,9 л
Qms (механическая добротность) – 5,58
Qes (электрическая добротность) – 0,51
Qts (полная добротность) – 0,47
Mms (эффективная масса подвижной системы) – 6,9 г
BL (коэффициент электромеханической связи) – 5,0 Тл м
Re (сопротивление постоянному току) – 3,1 Ом
dBspl (опорная чувствительность, 1 м, 1 Вт) – 94,3 дБ

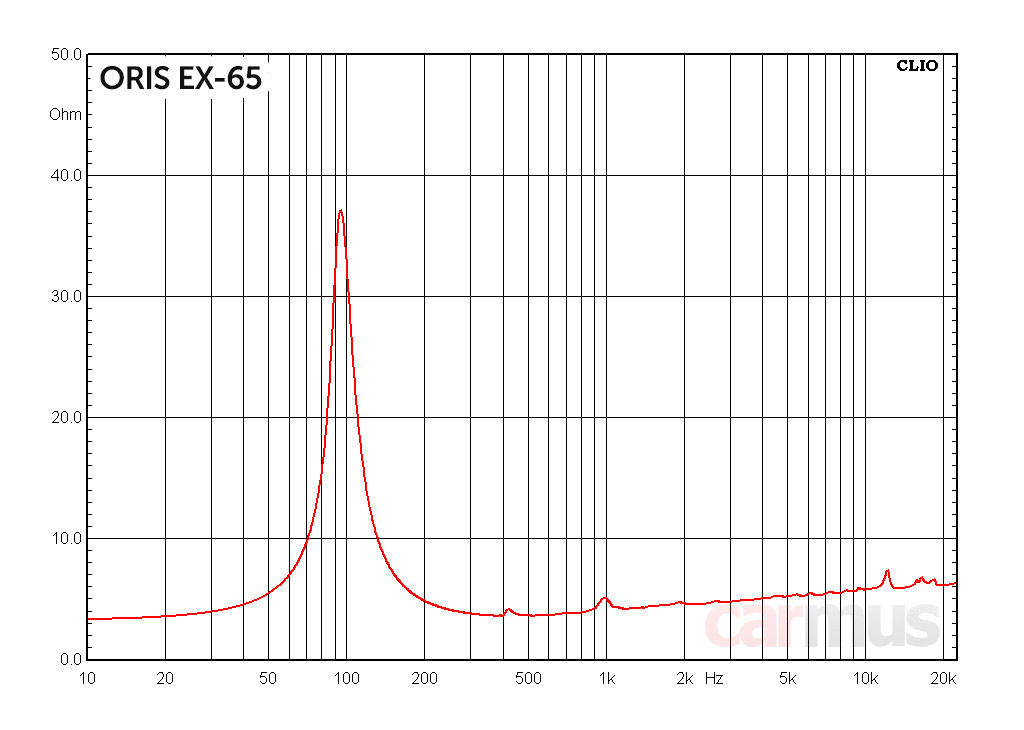

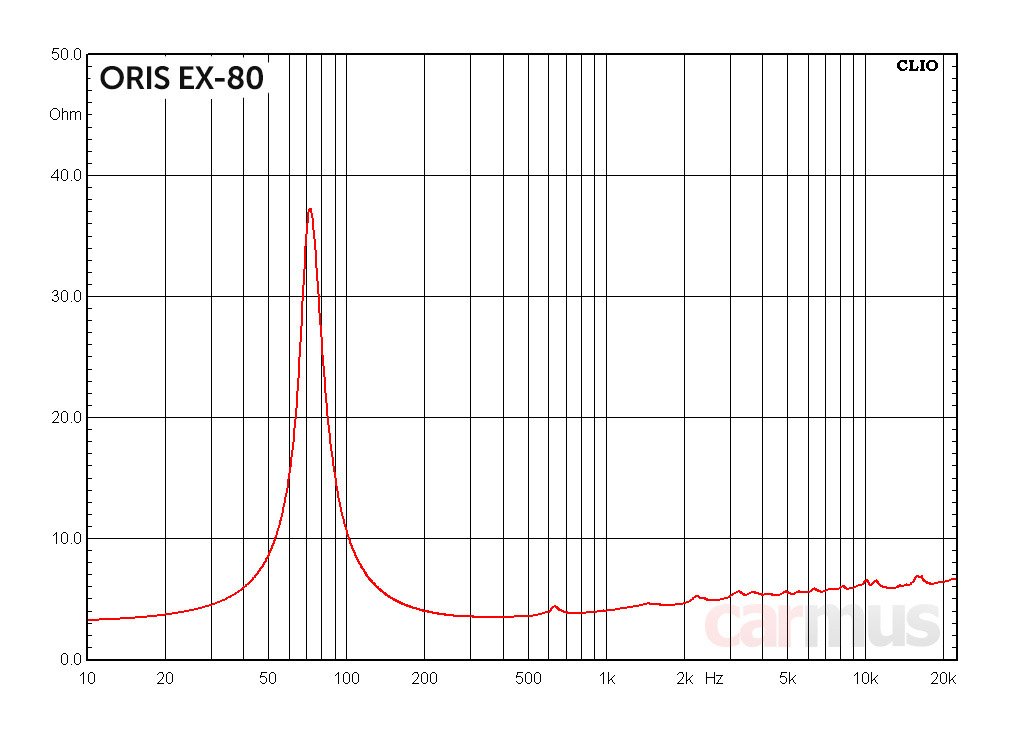

Измеренные параметры Oris EX-80:

Fs (собственная резонансная частота) – 72 Гц
Vas (эквивалентный объем) – 24 л
Qms (механическая добротность) – 5,23
Qes (электрическая добротность) – 0,42
Qts (полная добротность) – 0,39
Mms (эффективная масса подвижной системы) – 13 г
BL (коэффициент электромеханической связи) – 6,3 Тл м
Re (сопротивление постоянному току) – 3,0 Ом
dBspl (опорная чувствительность, 1 м, 1 Вт) – 95,3 дБ

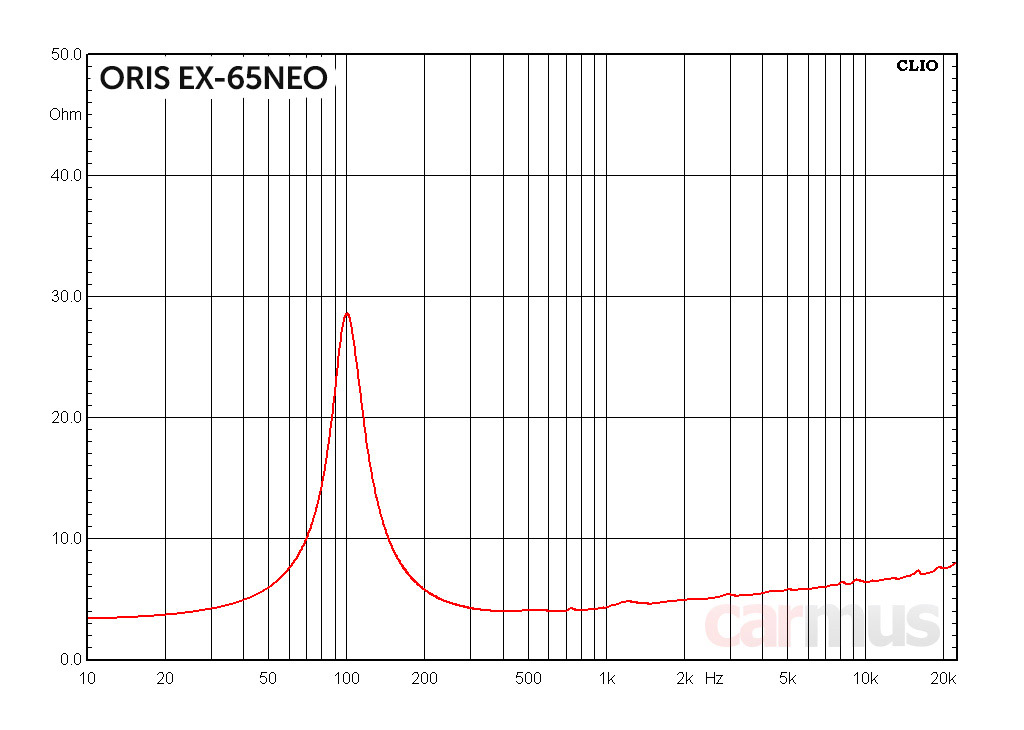

Измеренные параметры Oris EX-65NEO:

Fs (собственная резонансная частота) – 100 Гц
Vas (эквивалентный объем) – 6,3 л
Qms (механическая добротность) – 3,69
Qes (электрическая добротность) – 0,43
Qts (полная добротность) – 0,39
Mms (эффективная масса подвижной системы) – 9,6 г
BL (коэффициент электромеханической связи) – 6,6 Тл м
Re (сопротивление постоянному току) – 3,1 Ом
dBspl (опорная чувствительность, 1 м, 1 Вт) – 94,5 дБ

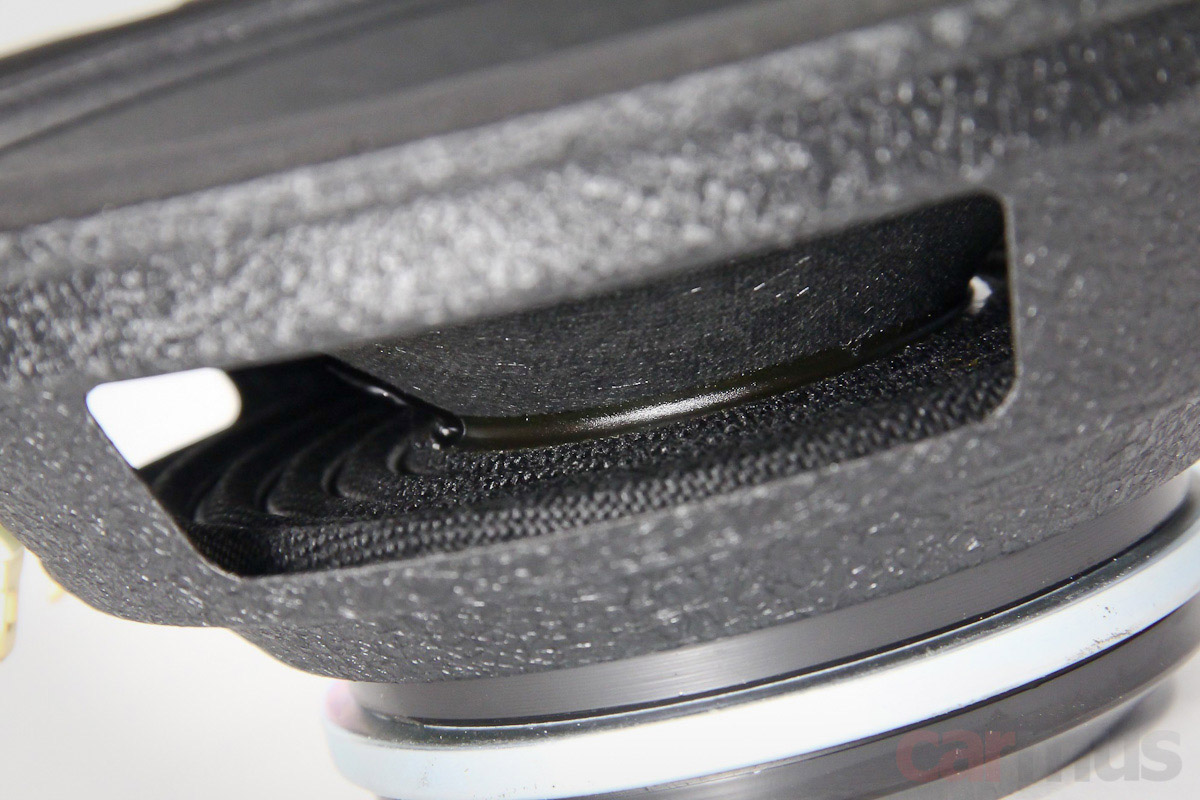

Итак, разбор параметров. Как у любой (за редким исключением) эстрады, имеем лёгкие подвижные системы. Но в данном случае это не привело к росту резонансных частот у всех трёх моделей, поскольку центрирующие шайбы относительно мягкие – параметры Vas выше, чем у типичных громких среднечастотников.

При этом разбалтывания диффузоров можно не бояться: моторы достаточно сильные, и спокойно удерживают подвижки от превышения хода (понятное дело, если сдури не распускать их совсем уж в полную полосу).

В итоге имеем сочетание: лёгкие диффузоры (да и в целом подвижные системы), мягкие (относительно) шайбы и сильные моторы. Это дало значительный прирост чувствительности. Напомню, в измеренных параметрах я всегда указываю опорные значения, т. е. реальные, а не те, что указывают некоторые производители с учётом горбов АЧХ.

Проще говоря, динамики не просто громко выкрикивают отдельные ноты, а действительно имеют приличную отдачу во всём отведённом им частотном диапазоне.

Измерение и анализ АЧХ динамиков

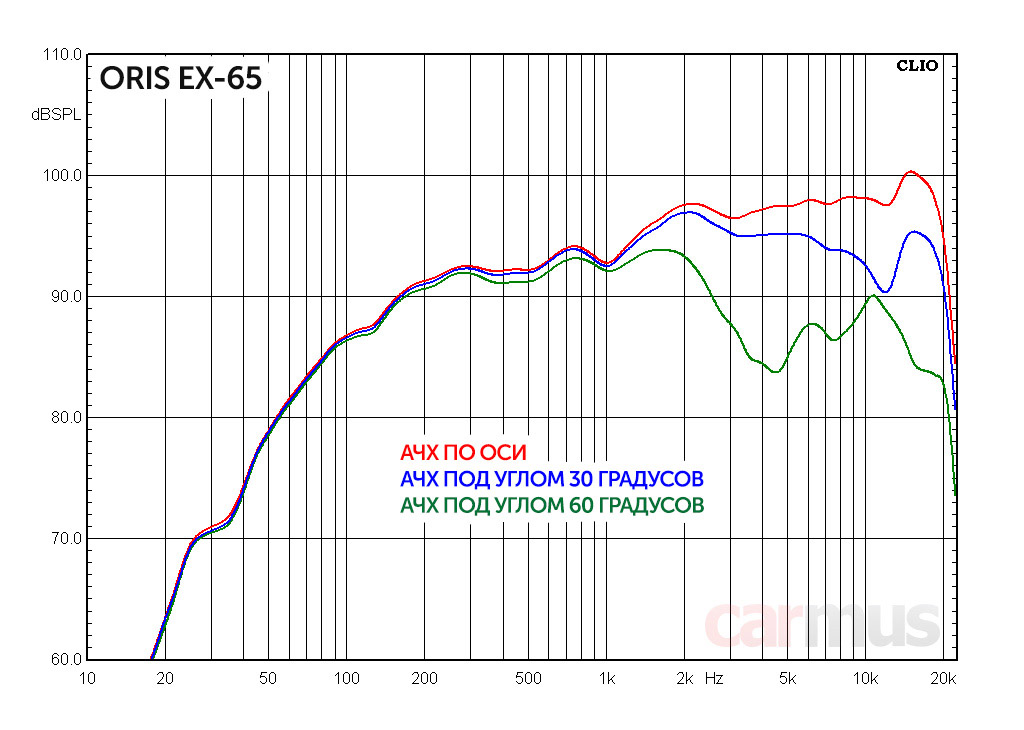

Главная проблема высокочувствительных динамиков – уже упомянутые дикие горбы на АЧХ. И вот тут серия EX приятно удивила, причём больше всего понравились как раз «базовые» EX-65 – график от 200 Гц и до самого верха плавный, без резких «эверестов» и «марианских впадин»:

Калибры и моторы | Тест эстрадных динамиков Oris EX-65, EX-80 и EX-65NEO

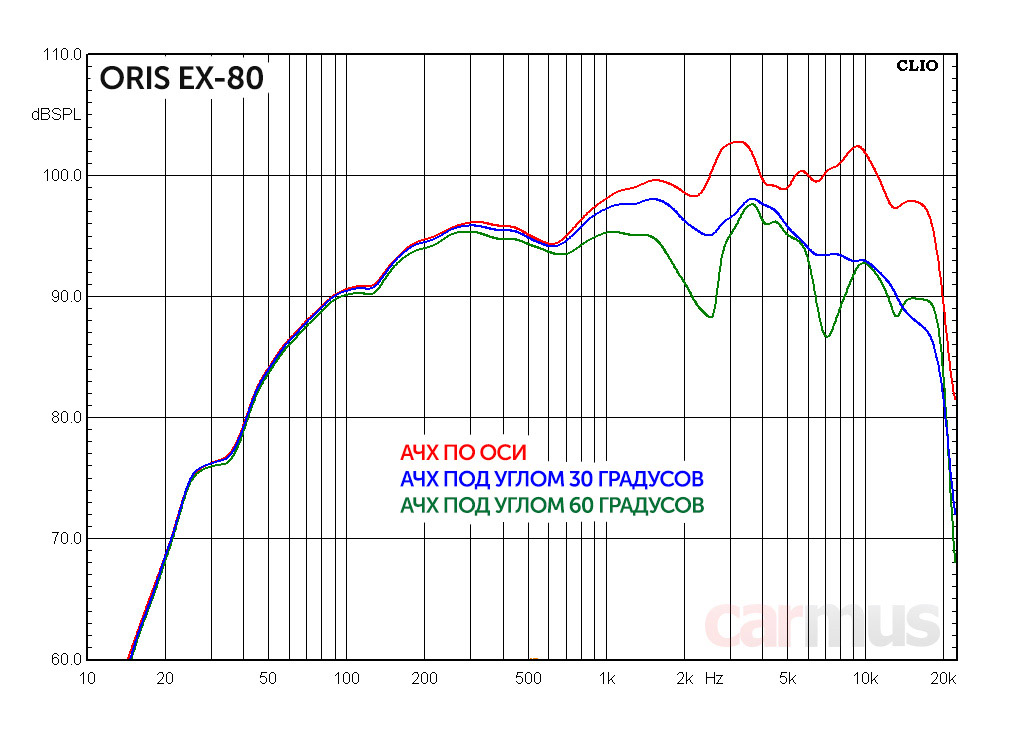

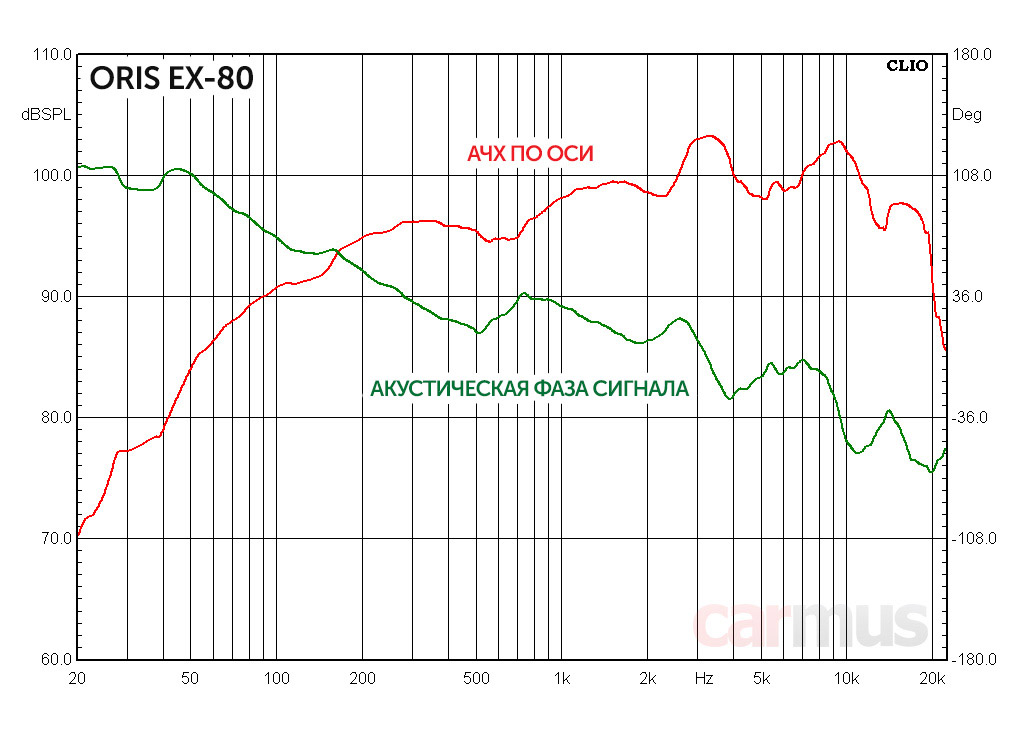

У 8-дюймовых EX-80 неравномерность чуть больше, но ненамного. Да и вообще, диффузор ведёт себя вполне прилично для столь крупного и тонкого бумажного «лопуха».

Калибры и моторы | Тест эстрадных динамиков Oris EX-65, EX-80 и EX-65NEO

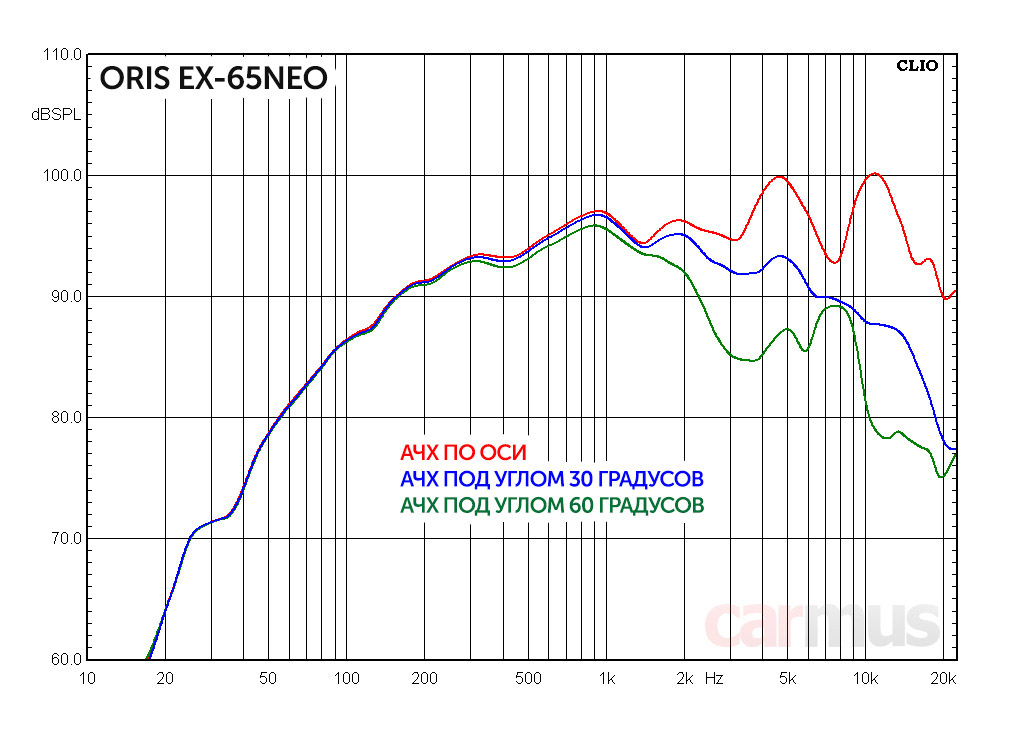

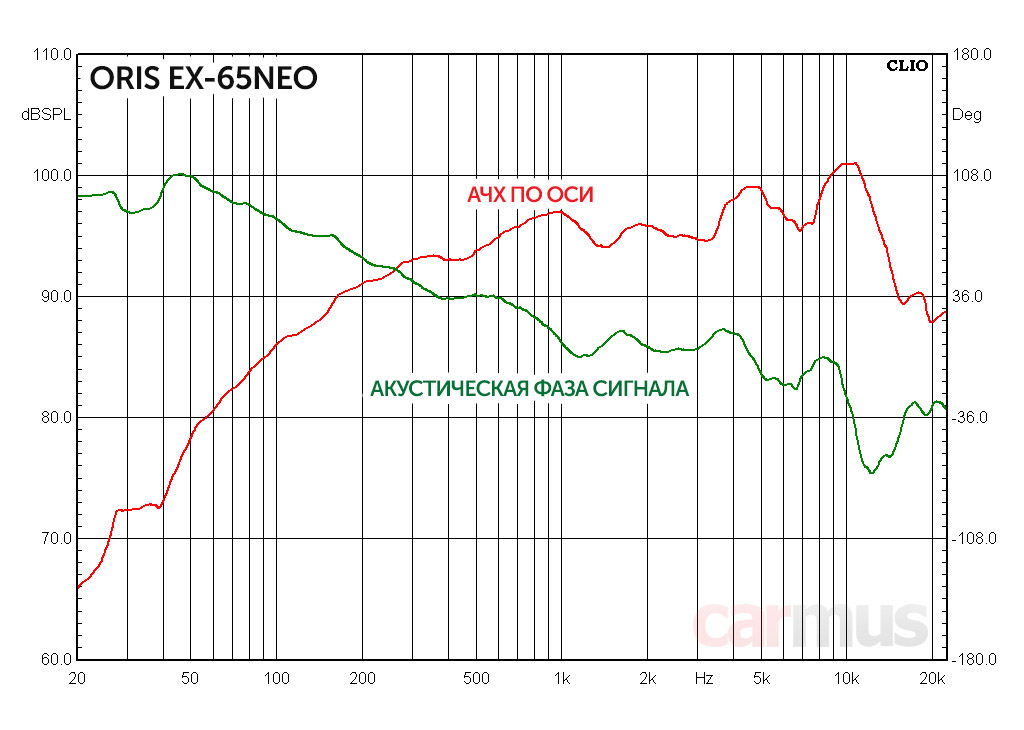

«Неодимовый» EX-65NEO тоже чуть уступает «ферритовому», но до сильной болтанки АЧХ дело ещё не доходит. Разница обусловлена не столько поведением диффузора, сколько иной геометрией колпачка.

Калибры и моторы | Тест эстрадных динамиков Oris EX-65, EX-80 и EX-65NEO

Анализ возникающих в динамиках резонансов

Вообще, многое видно уже на АЧХ, но фазовые характеристики показывают нагляднее – резкие ступеньки на графиках означают «набеги» и «отставания» сигнала на определённых частотах.

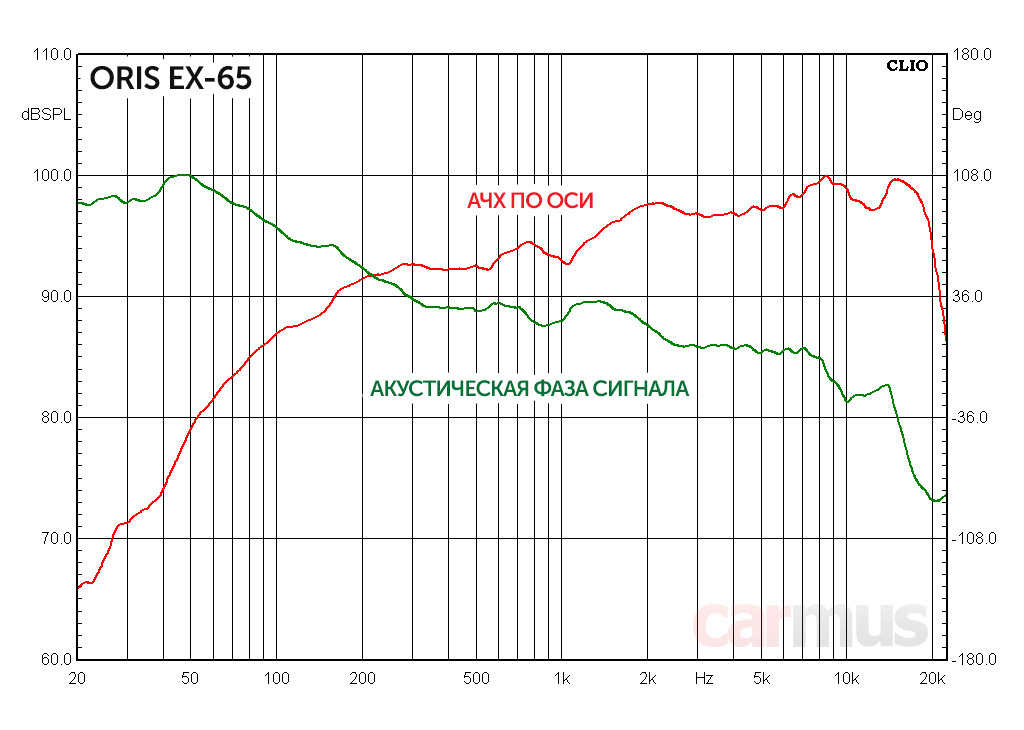

И смотрите, у EX-65 с этим делом как раз всё хорошо – никаких сильных переломов фазы излучаемой волны, т. е. никаких сильных «торможений» в подвесе и «звона» в подвижных системах:

Калибры и моторы | Тест эстрадных динамиков Oris EX-65, EX-80 и EX-65NEO

У 8-дюймового EX-80 есть лёгкий локальный резонанс в районе 500-600 Гц, но хорошо задемпфированный и, как следствие, не настолько сильный, чтобы что-то испортить. Да и выше по частоте – так, локальные возмущения, не более того.

Калибры и моторы | Тест эстрадных динамиков Oris EX-65, EX-80 и EX-65NEO

«Неодимовый» EX-65NEO, как и ожидалось, во многом повторяет в этом смысле «ферритовый» EX-65. Всякие мелочи – не в счёт.

Калибры и моторы | Тест эстрадных динамиков Oris EX-65, EX-80 и EX-65NEO

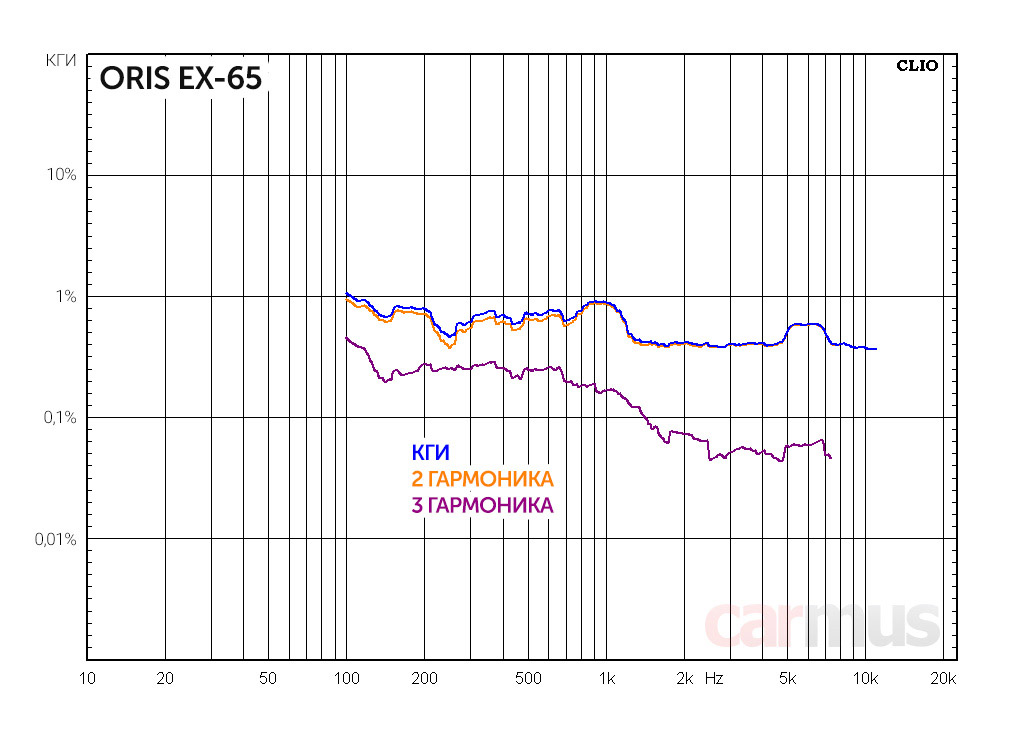

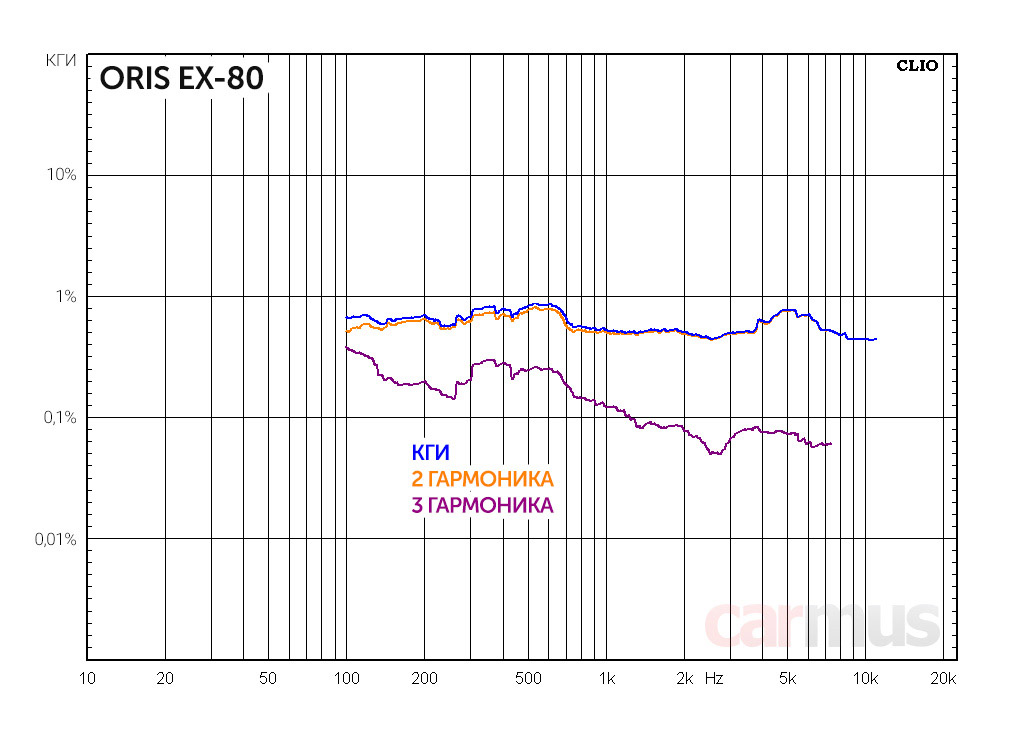

Измерение и анализ собственных искажений динамиков

Причин искажений бывает множество, и если вы подадите на акустику клиппированный сигнал или шарахнете в неё сигнал без подрезки снизу по частоте, то, понятное дело, чистого звука не будет. А вот собственные искажения – другое дело, они показывают, на что в принципе способны динамики при нормальной установке и настройке. Измерялись при достаточно высокой громкости.

Тут обращу внимание на поведение динамиков на нижнем краю диапазона. Обычно при приближении к резонансной частоте искажения растут – моторы «отпускают» диффузоры болтаться, теряя контроль. Здесь, судя по результатам, моторы жёстко держат подвижки, не давая уходить им «в разнос».

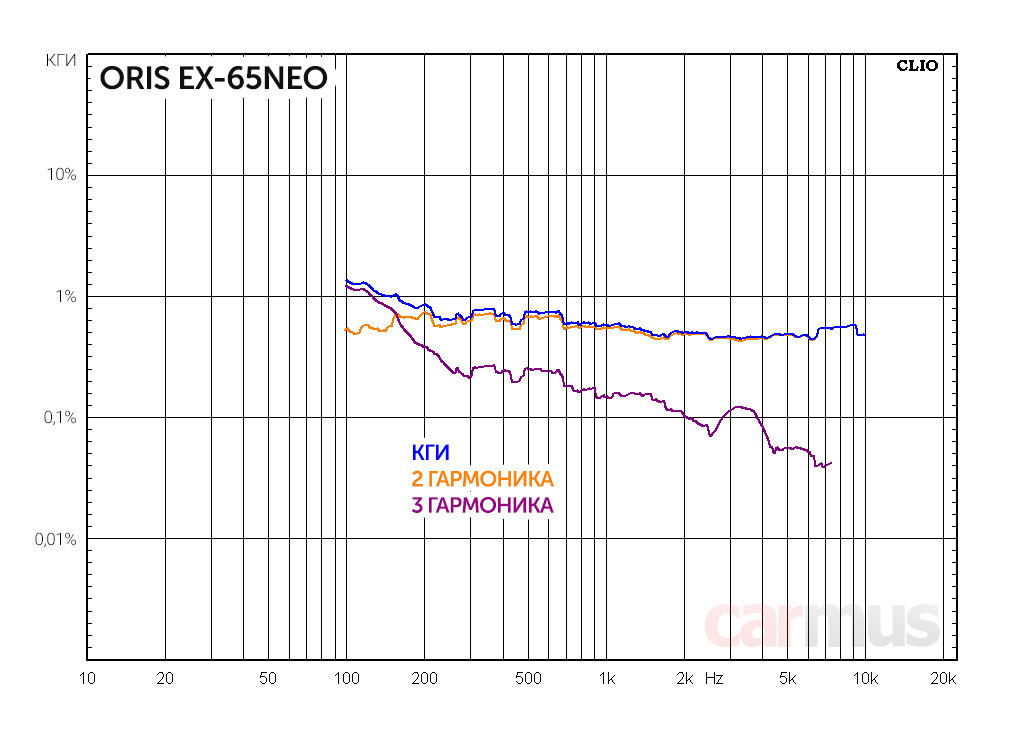

Кстати, если копаться в мелочах, то у «неодимового» EX-65NEO на НЧ вроде как чуть больше искажений, чем у «базового» EX-65, но в данном случае это не потеря контроля усилителем (мотор-то даже сильнее – BL выше), а, скорее, компактностью мотора – добиться линейности такого мотора в принципе сложнее. Но это так, копание в мелочах, КГИ в любом случае очень низкий у всех трёх моделей.

Калибры и моторы | Тест эстрадных динамиков Oris EX-65, EX-80 и EX-65NEO

Главные выводы. Общие особенности серии EX

Что значит «громко»? Для многих понимание громкости сводится к сверлению ушей на одной частоте (ну нравится кому-то искать ту самую «коричневую ноту», да и фиг бы с ними). К SQL это точно не имеет никакого отношения.

Что имеем в случае с динамиками EX? Чувствительность – приличная (смотрим на опорное значение, а не маркетинговые циферки на коробках), т. е. динамики ни разу не тихие. Но посмотрите при этом на АЧХ – лишь лёгкие локальные колебания без сильных горбин и впадин. Вот это уже ближе к SQL, больше того, можно рассматривать EX-65 даже для домашки как СЧ звено.

В мидбасовую область динамики не лезут, так что одно из двух – или система должна быть 3-полосной (с отдельным мидбасовым звеном), или сабвуфер должен быть не «насосом», а уметь отрабатывать мидбасовую область (например, «прошные» короткоходы).

Коротко по делу. В какие системы выбирать?

Oris EX-65. Вариант в СЧ звено SQL систем, когда бюджет не позволяет размахнуться с мощными усилителями. Моторы на 1-дюймовой катушке позволяют даже с обычными усилителями выжимать из акустики приличную громкость без роста искажений и, самое главное, получать ровную АЧХ на СЧ.

ORIS EX-80. Похожая по своим свойствам модель, но для тех случаев, когда предпочтительней использовать 8-дюймов.

ORIS EX-65NEO. Модель в той же концепции, но лучше подходит для систем с более мощными усилителями. Динамики заметно легче и компактнее «ферритовых» EX-65, при этом имеют увеличенные до 1,5 дюймов катушки, а значит, позволяют «вливать» в них больше мощности. И опять же, без крикливости, а с относительно ровной АЧХ в СЧ диапазоне.
