Больше универсальности
Тест 8-канального усилителя со встроенным 10-канальным аудиопроцессором Hellion HAM8.80DSP

В последнее время всё смешалось на рынке – высокая цена не всегда означает, что продукт лучше, а в умеренной цене можно встретить модели, которые не дают повода относиться к себе с пренебрежением. В конце прошлого года довелось иметь дело с процессорными усилителями от отечественного бренда Hellion, и они приятно удивили. С тех пор в линейке появилась ещё одна модель, причём не просто смасштабированная по числу каналов – проект развивается, и в платформе появилось много полезных фич.

В общем, на этот раз в лаборатории – 8-канальный усилитель с 10-канальным процессором Hellion HAM8.80DSP. На момент теста цена более чем умеренная – 37990 рублей. Причём, забегая вперёд, по многим пунктам девайс реально составляет конкуренцию моделям подороже: всё решают мелочи. Но обо всём по порядку.

Больше универсальности | Тест 8-канального усилителя со встроенным 10-канальным аудиопроцессором Hellion HAM8.80DSP

Больше универсальности | Тест 8-канального усилителя со встроенным 10-канальным аудиопроцессором Hellion HAM8.80DSP

Первое знакомство, конструктивные особенности

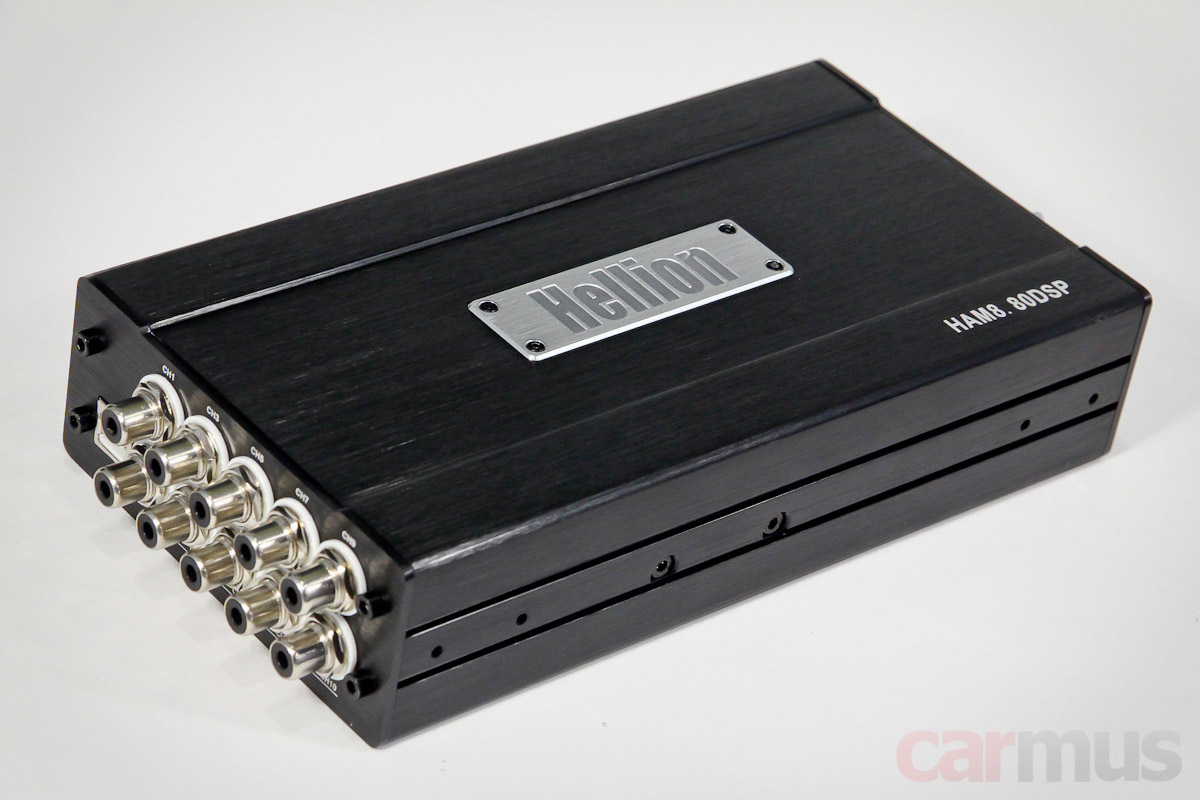

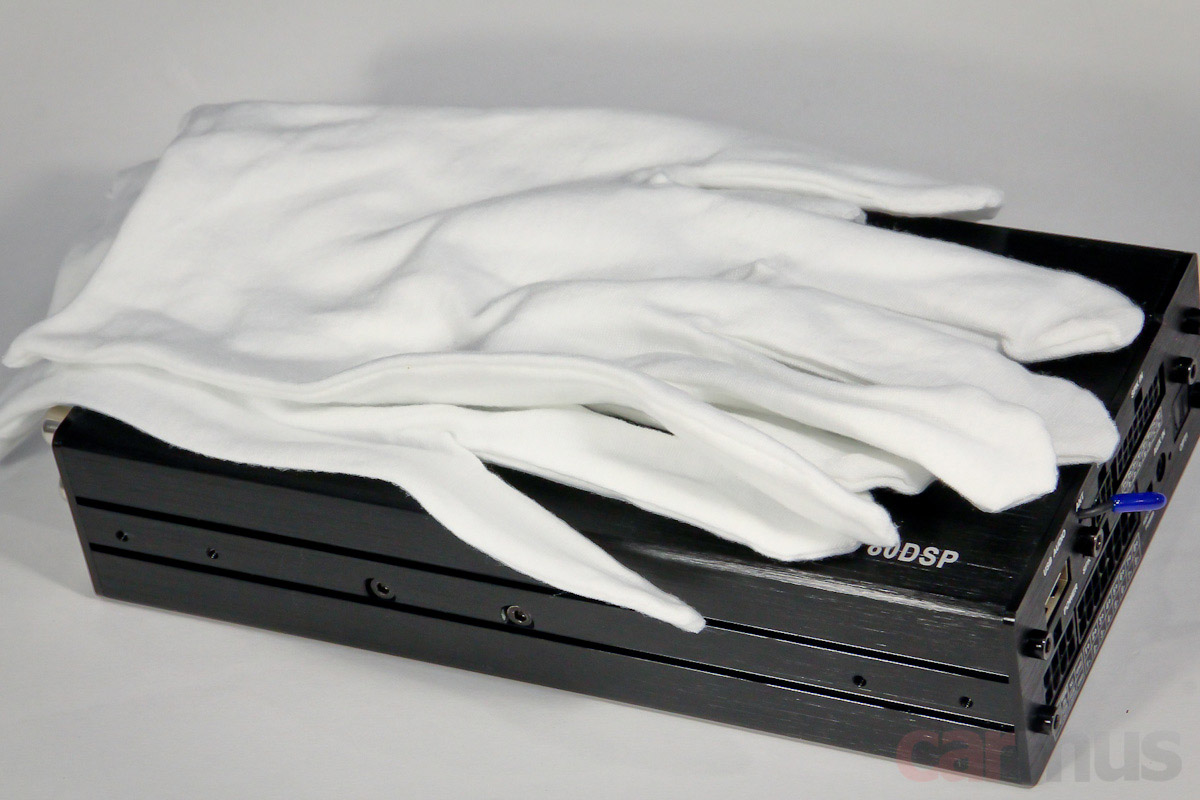

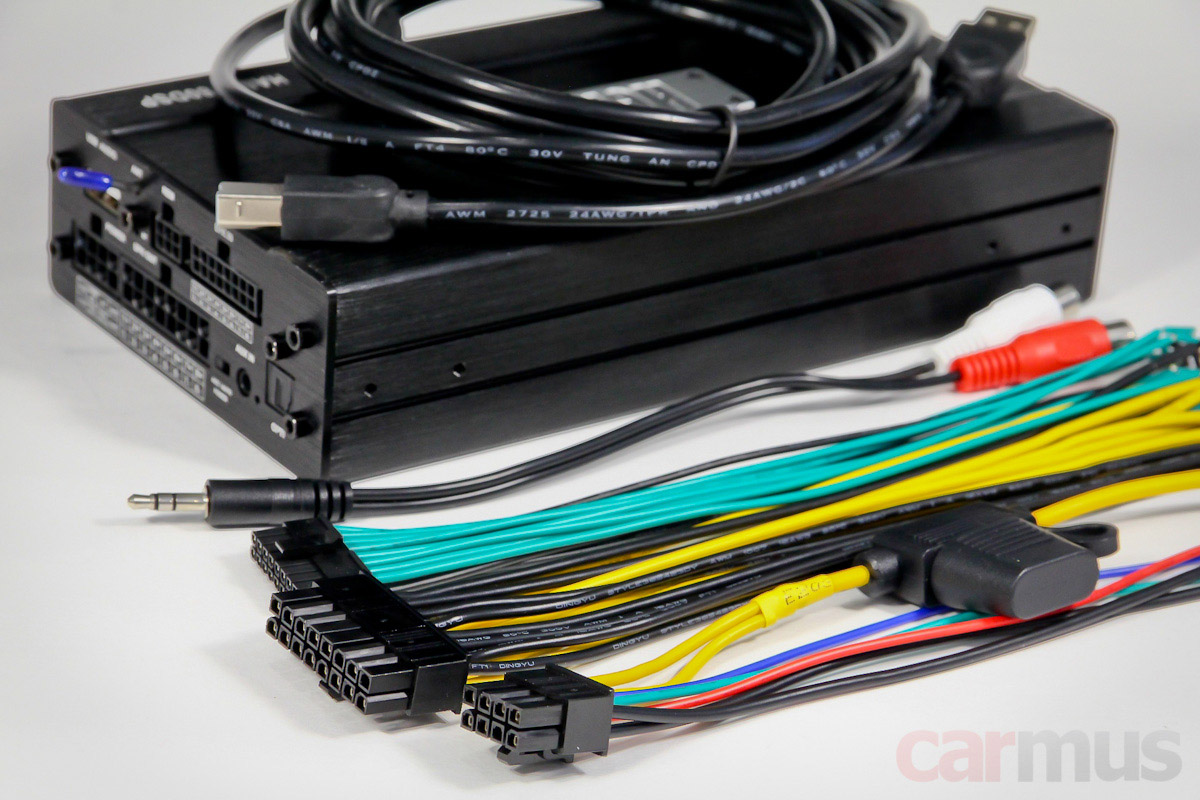

Все 8 каналов усиления и процессорная часть уместились в очень компактном корпусе. По заведённой нынче моде, в комплекте идут перчатки, так что можете сопоставить размеры. Длина корпуса – всего около 20 см без разъёмов.

Больше универсальности | Тест 8-канального усилителя со встроенным 10-канальным аудиопроцессором Hellion HAM8.80DSP

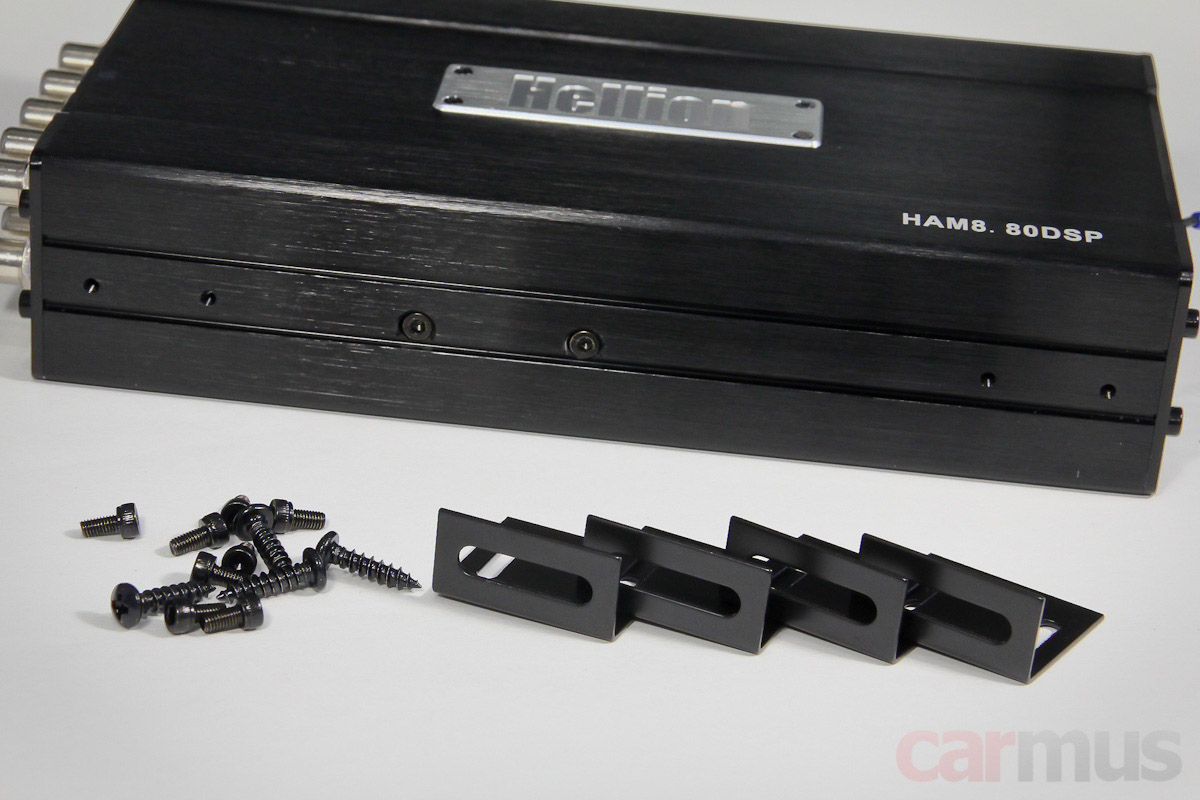

Уголки крепления идут в комплекте.

Больше универсальности | Тест 8-канального усилителя со встроенным 10-канальным аудиопроцессором Hellion HAM8.80DSP

Сходу отмечу, что в последних версиях «процеусей» Hellion (а конкретно – с лета 2023 года) используется конформное покрытие плат, и они приобретают влагозащиту по классу IP54. То есть ставить их в катера и мототехнику отныне можно спокойно, не опасаясь за коррозию внутренних элементов.

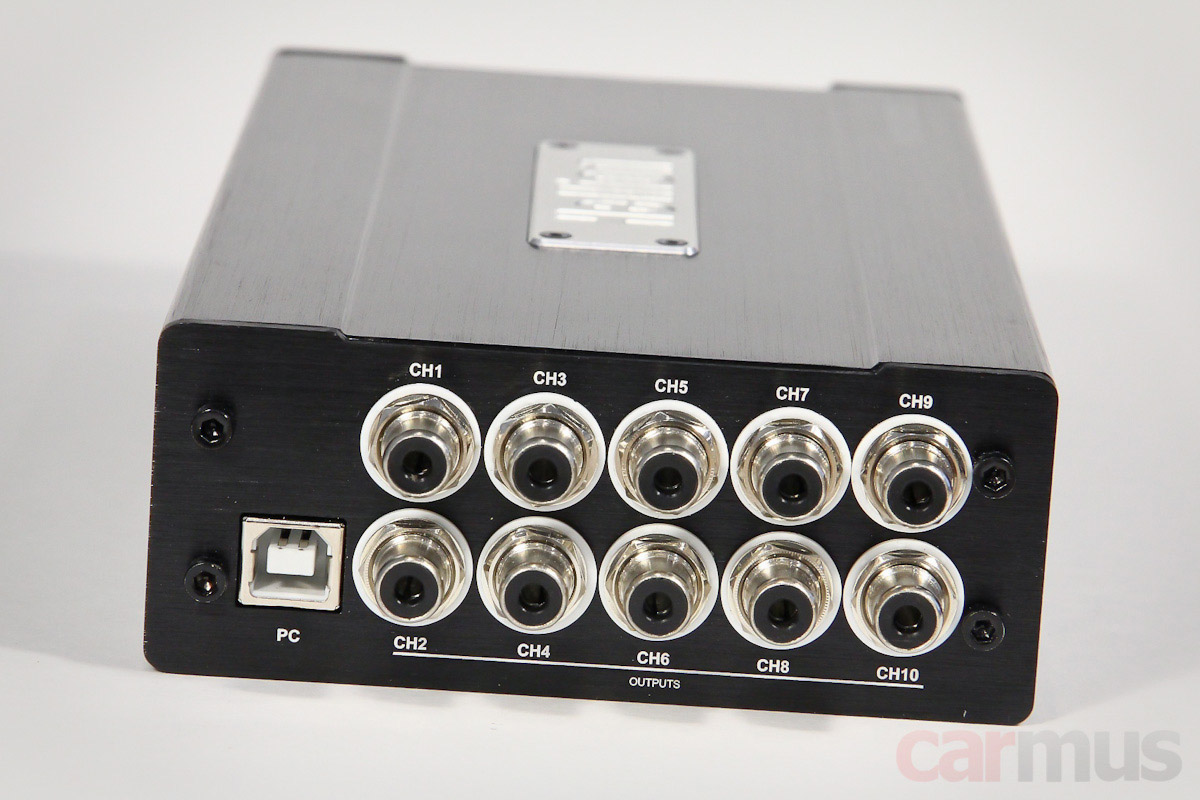

Теперь к самой идее построения. Тут ключевой момент – наличие линейных выходов всех 10 каналов DSP, xто даёт огромную гибкость в построении системы. Вот лишь несколько примеров навскидку.

Больше универсальности | Тест 8-канального усилителя со встроенным 10-канальным аудиопроцессором Hellion HAM8.80DSP

Скажем, можно со временем расширять состав системы, не меняя сам процессор (перестало хватать встроенных каналов – перешли на отдельные усилители).

Другой вариант – построить «двойную» систему – одна для работы внутри автомобиля от встроенных каналов усиления, а вторая – «эстрадная», от отдельных усилителей. А переключаться между ними – простой сменой пресета. Это фича всех «процеусей» Hellion, причём в последних версиях это даже удобней, чем в первых, чуть позже ещё вернусь к этому вопросу.

Ещё один вариант навскидку – построение двухзонных (вернее, даже многозонных) систем в катерах и яхтах без лишнего нагромождения источников и попыток увязать их между собой.

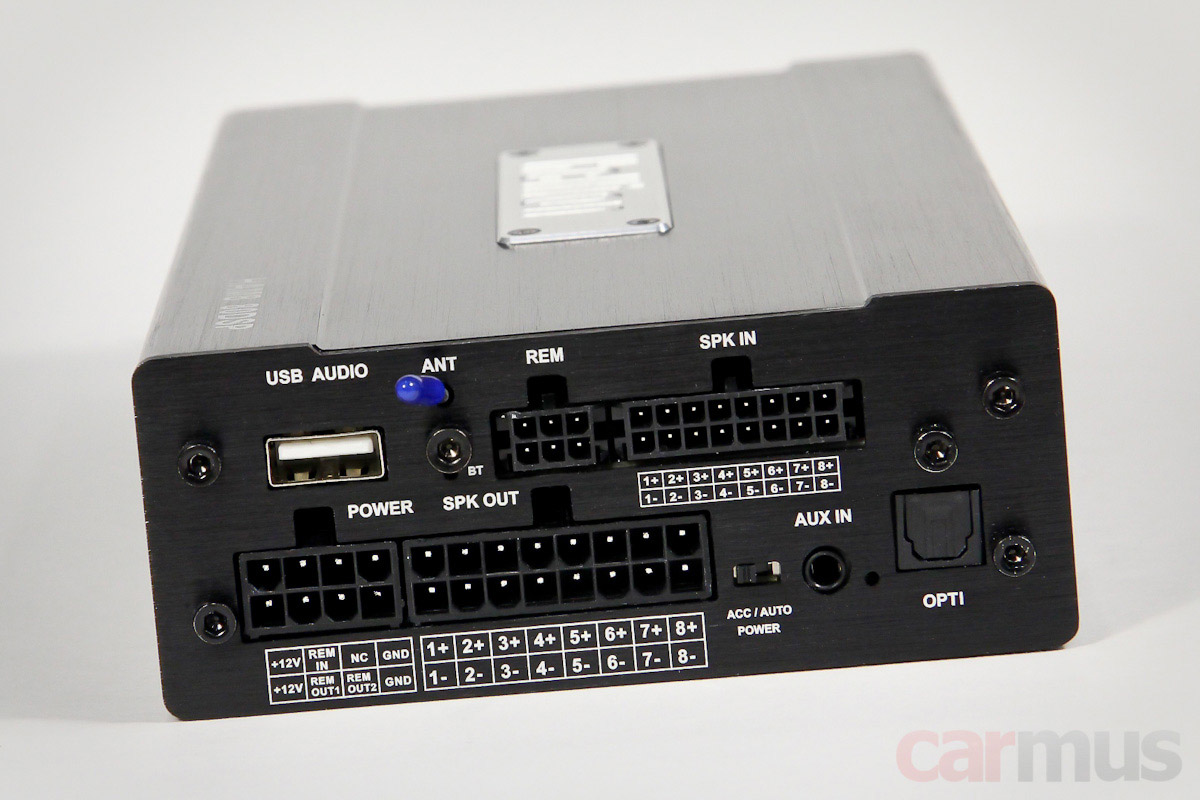

По входам у HAM8.80DSP полный комплект (замечу, без дополнительных модулей, всё уже в базе):

Высокоуровневый 8-канальный вход с автовключением и обманками для «шибко умных» штаток с самодиагностикой
Линейный 2-канальный вход, полностью независимый от высокоуровневого
Цифровой оптический вход
Встроенный Bluetooth с поддержкой aptX HD
Вход USB Audio (тут понадобится кабель USB-A to USB-A)

Замечу, что модуль Bluetooth двухканальный, т. е. кроме BT Audio даёт возможность управления процессором через приложение. Правда, само приложение на момент этого теста ещё в разработке, так что пока просто отмечу как факт.

Вырисовывается интересный вариант построения системы. Берём ГУ на Android, у которого Bluetooth работает не только на приём, но и на передачу (не все умеют, нужно смотреть конкретные модели индивидуально), и получаем вообще беспроводное подключение к Hellion – сигнал с ГУ передаётся через BT Audio, и с него же всё настраивается.

Идём дальше. Высокоуровневые входы неравноценны. Входы 1/2, 3/4 и 5/6 принимают сигнал до 10 Вольт (среднеквадратич.), а вот входы 7/8 – до 18 Вольт среднеквадратического значения. Актуально для многих современных штаток (скажем, на те же подседельники в BMW в некоторых комплектациях работают более мощные усилители).

Понравилось, как входы и выходы скомпонованы по разъёмам – если какие-то из них не задействуются, то никаких болтающихся в воздухе проводов после инсталла не остаётся. Скажем, не подключаетесь вы по высокоуровневым входам – ну и ладно, они всё равно на отдельном разъёме и ни с чем не объединены, просто откладываете его в сторонку. Не нужен AUX – он тоже на отдельном разъёме, просто не вставляете его – и никаких болтающихся в воздухе RCA. В общем, рационально.

Больше универсальности | Тест 8-канального усилителя со встроенным 10-канальным аудиопроцессором Hellion HAM8.80DSP

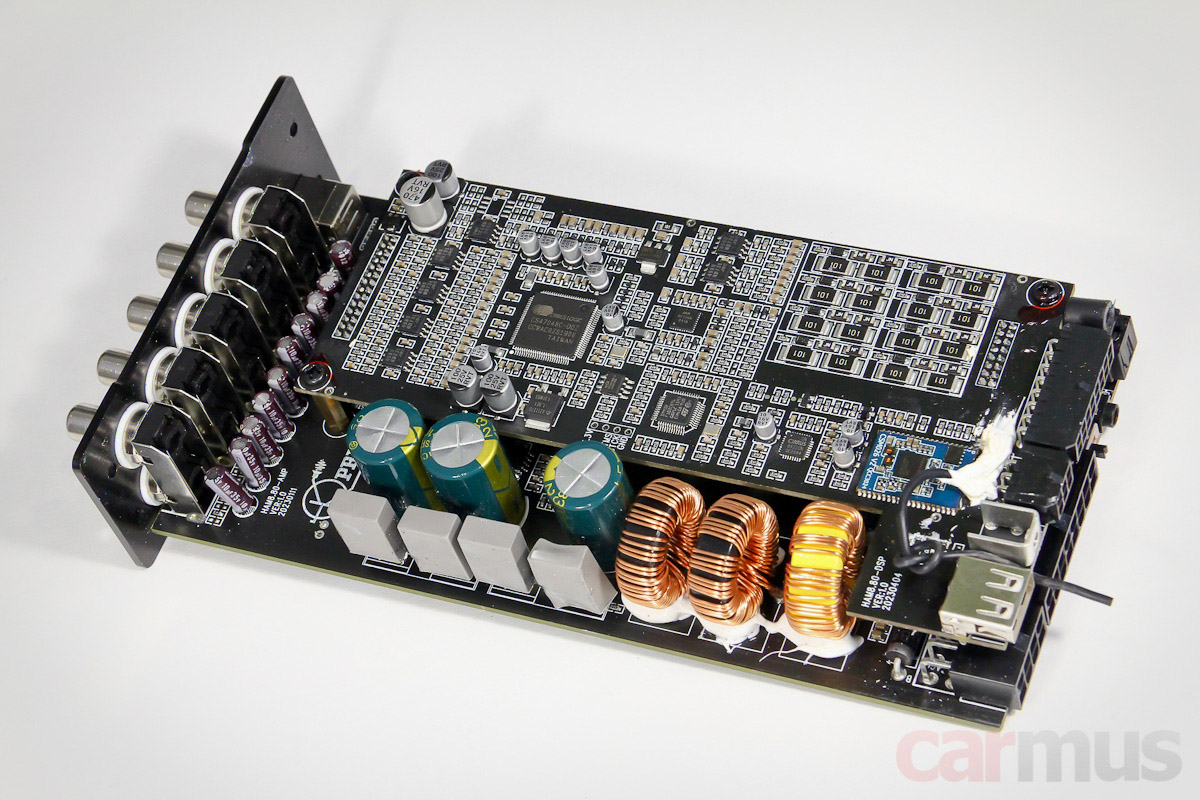

Внутри всё скомпоновано плотно, в 2 этажа. Нижняя, основная палата – это блок питания и усилитель, всё остальное – на верхней плате. Блок питания сохраняет работоспособность усилительной части при просадках вплоть до 9 Вольт, а процессор продолжает нормально работать при просадках напряжения бортсети аж до 5 Вольт.

Больше универсальности | Тест 8-канального усилителя со встроенным 10-канальным аудиопроцессором Hellion HAM8.80DSP

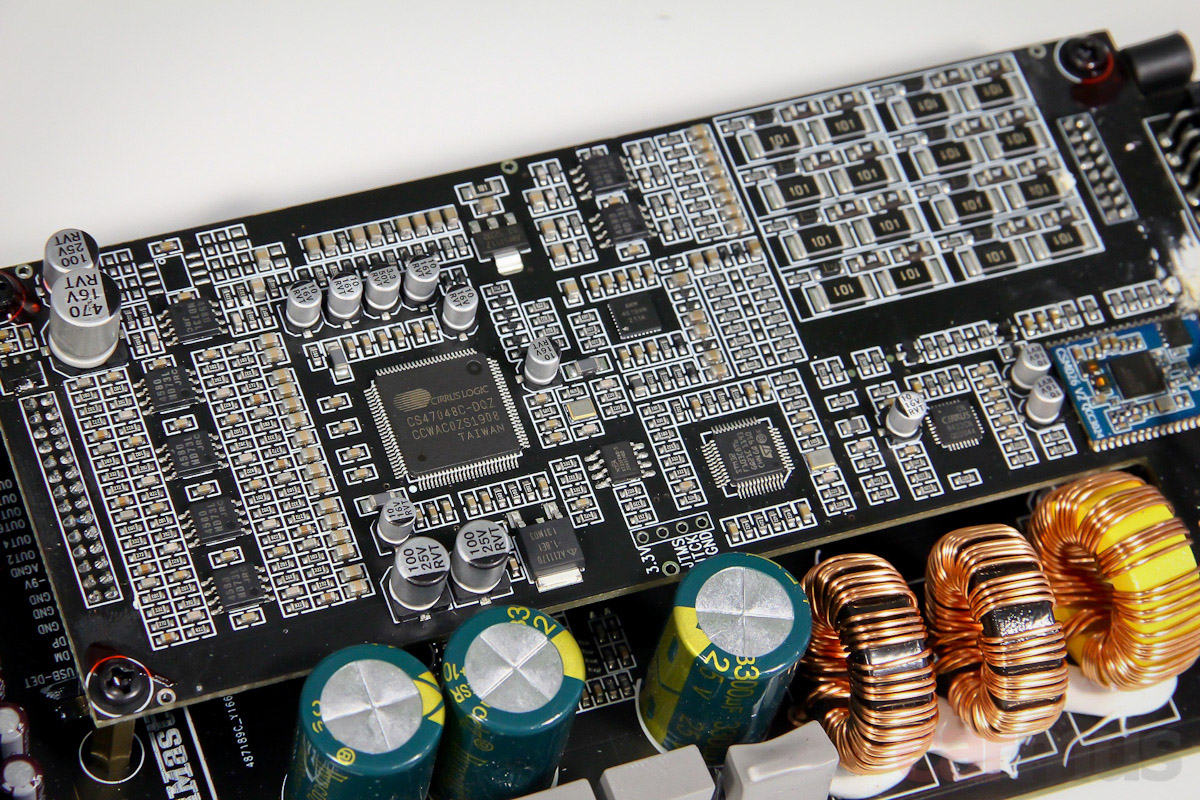

В процессорной части трудится проверенный и хорошо знакомый Cirrus Logic CS47048C, а каналы, на которые его «не хватило», обслуживаются AK4619 от Asahi Kasei.

Больше универсальности | Тест 8-канального усилителя со встроенным 10-канальным аудиопроцессором Hellion HAM8.80DSP

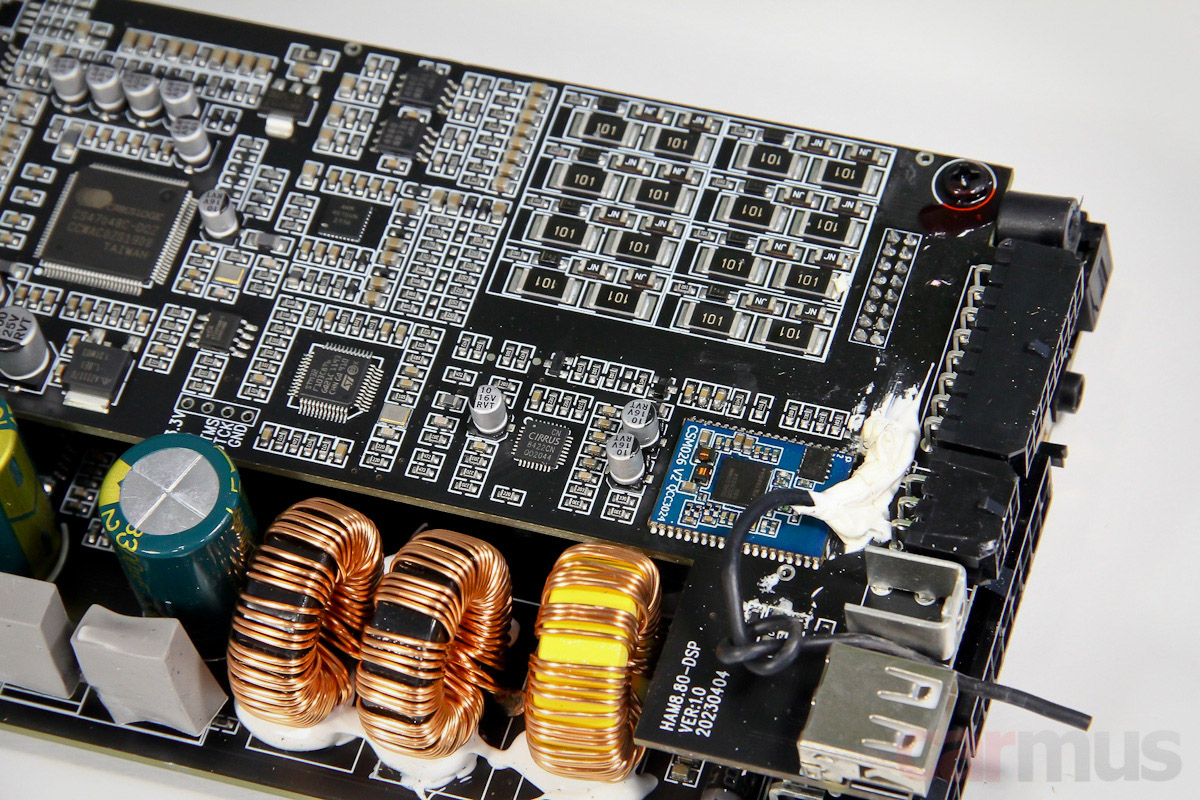

Используется вполне приличный двухканальный модуль Bluetooth на чипе Qualcomm с поддержкой кодеков вплоть до aptX HD.

Больше универсальности | Тест 8-канального усилителя со встроенным 10-канальным аудиопроцессором Hellion HAM8.80DSP

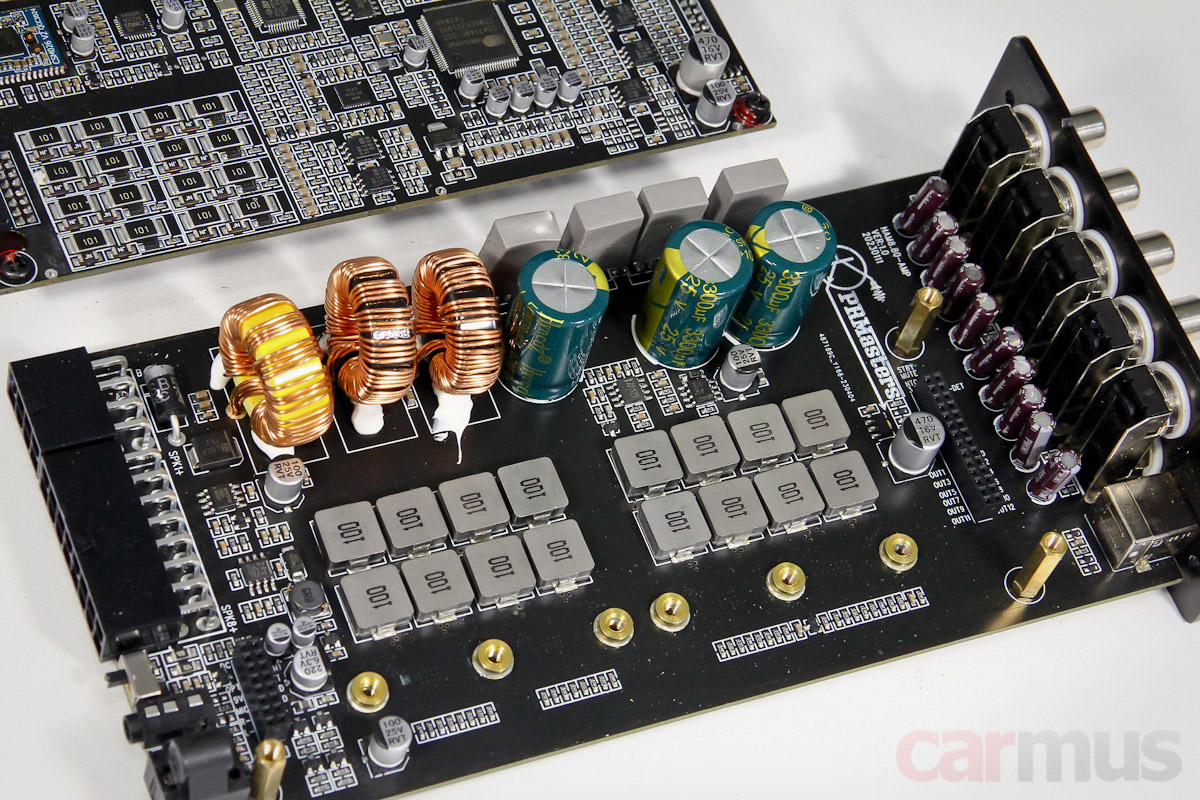

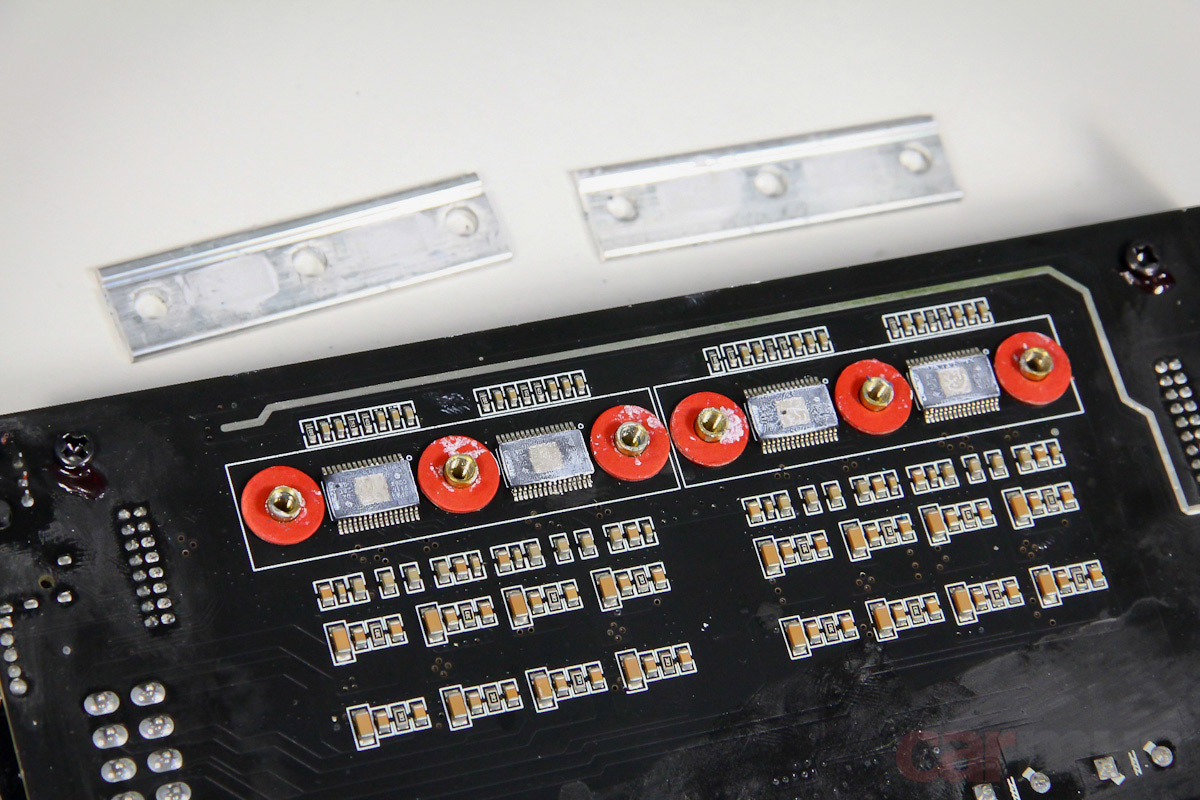

Усилительная часть питается от однополярного напряжения 19,5 Вольт, каждый из 8 каналов построен как мостовой (т. е. фактически тут 16 каналов усиления). Построен усилитель на чипах TPA3116 – точно такие же используются в изученных ранее 6-канальном HAM6.80DSP и 12-канальном HAM12.80DSP. А ещё, насколько помню, в Helix V Twelve DSP.

В этой части есть интересный момент. Если Hellion планируется использовать как чистый процессор, усилитель можно отключить из настроечной программы. При этом с него не просто снимается сигнал – он отключается и по питанию. И тогда максимальный ток потребления составляет всего лишь около 0,3 Ампера – это очень экономно. Да и при включенном усилителе он невелик – при нормальной громкости потребляет едва больше, чем обычное ГУ.

Больше универсальности | Тест 8-канального усилителя со встроенным 10-канальным аудиопроцессором Hellion HAM8.80DSP

Вообще, TPA3116 могут питаться и более высоким напряжением. Это хорошо сказалось бы на циферках выходной мощности, но ухудшило бы целую гору других показателей. Скажем, снизило бы перегрузочную способность по току, а значит, ухудшило бы стабильность работы на 2-омную нагрузку, в выходном сигнале появилось бы больше «грязи», пострадала бы работа на малом сигнале. В общем, решили не выводить чипы на предельные режимы, а создать им оптимальные условия – обеспечить своеобразный «запас прочности» и сохранить чистоту сигнала.

Больше универсальности | Тест 8-канального усилителя со встроенным 10-канальным аудиопроцессором Hellion HAM8.80DSP

Управление и настройка

Настраивается процессор, напомню, двумя способами – с компа, и ещё в ближайшее время выйдет приложение для Android. Ну а пока второе в разработке, пробую традиционный вариант.

Софт скачивается с официального сайта Hellion. Хотя есть тут одна хитрость, которую производитель называет «защита от несанкционированного подключения». Довольно условная, но всё же.

Заключается в том, что с первого раза процессор не опознаётся компьютером, нужно отключить и снова включить его питание, чтобы он «прописался» в реестре операционки. Это делается лишь единожды, и в дальнейшем к компу инсталлятора процессор подключается уже без лишних телодвижений. А вот конечного пользователя, который захочет поковыряться в настройках, это может с большой вероятностью остановить.

Больше универсальности | Тест 8-канального усилителя со встроенным 10-канальным аудиопроцессором Hellion HAM8.80DSP

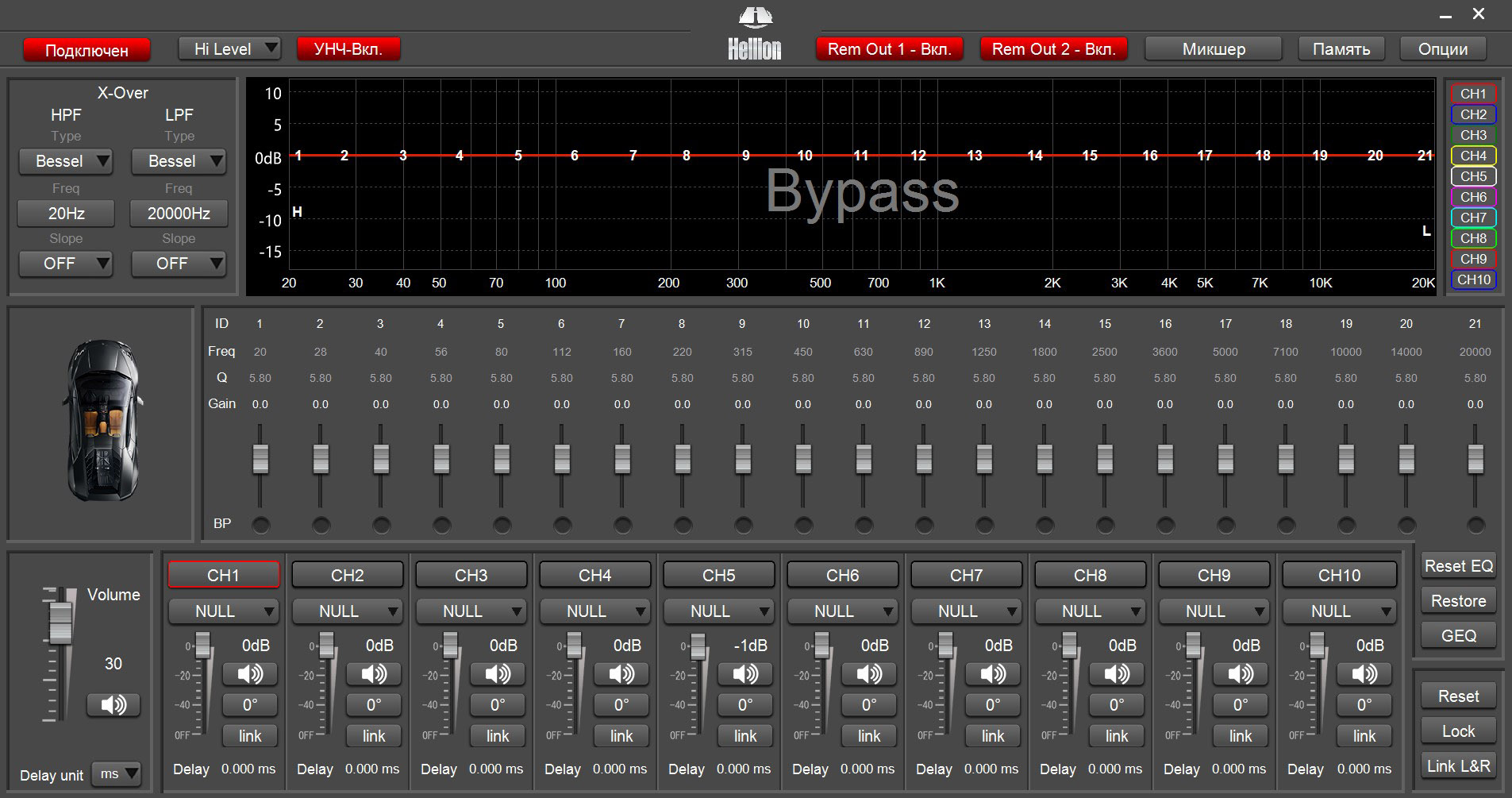

Софт похож на тот, что управляет другими процессорами Hellion, интерфейс никаких нестандартных неожиданностей не преподносит, поэтому пробегусь по нескольким ключевым особенностям.

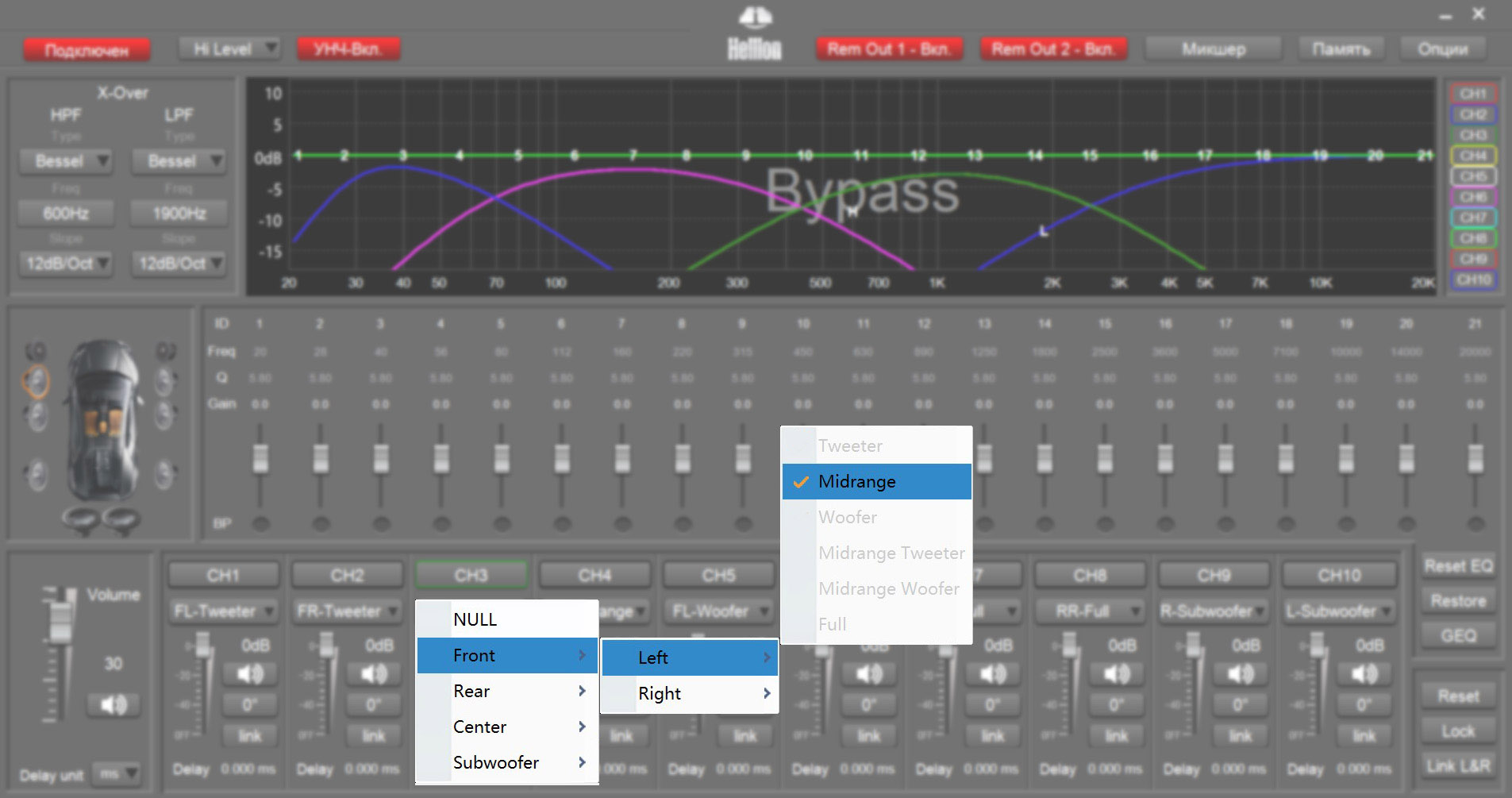

Первое – нужно указать, какой выходной канал за что отвечает. Во-первых, не запутаешься, во-вторых, при выборе фильтры встают в безопасные значения, чтобы ненароком чего не спалить.

Больше универсальности | Тест 8-канального усилителя со встроенным 10-канальным аудиопроцессором Hellion HAM8.80DSP

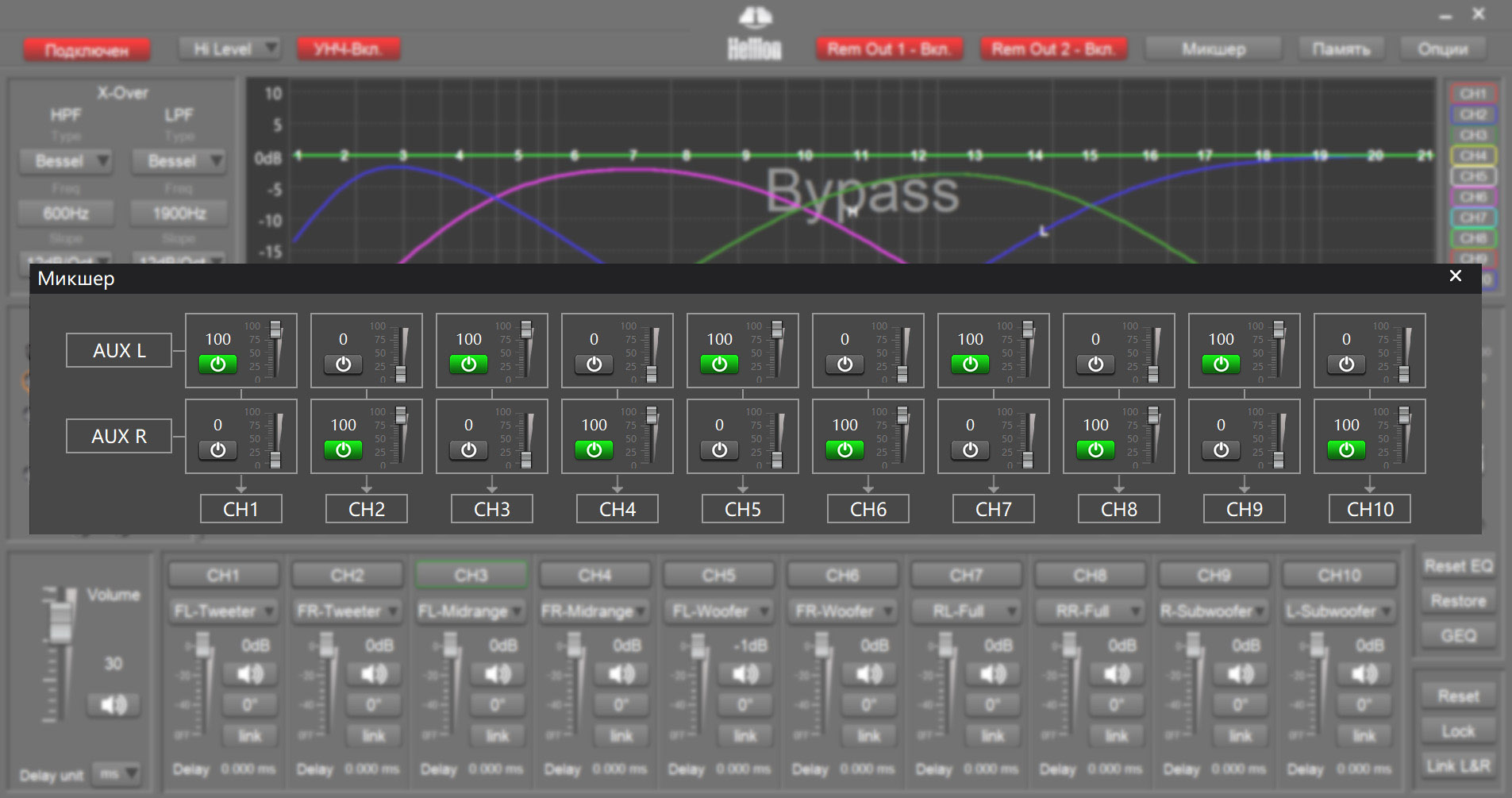

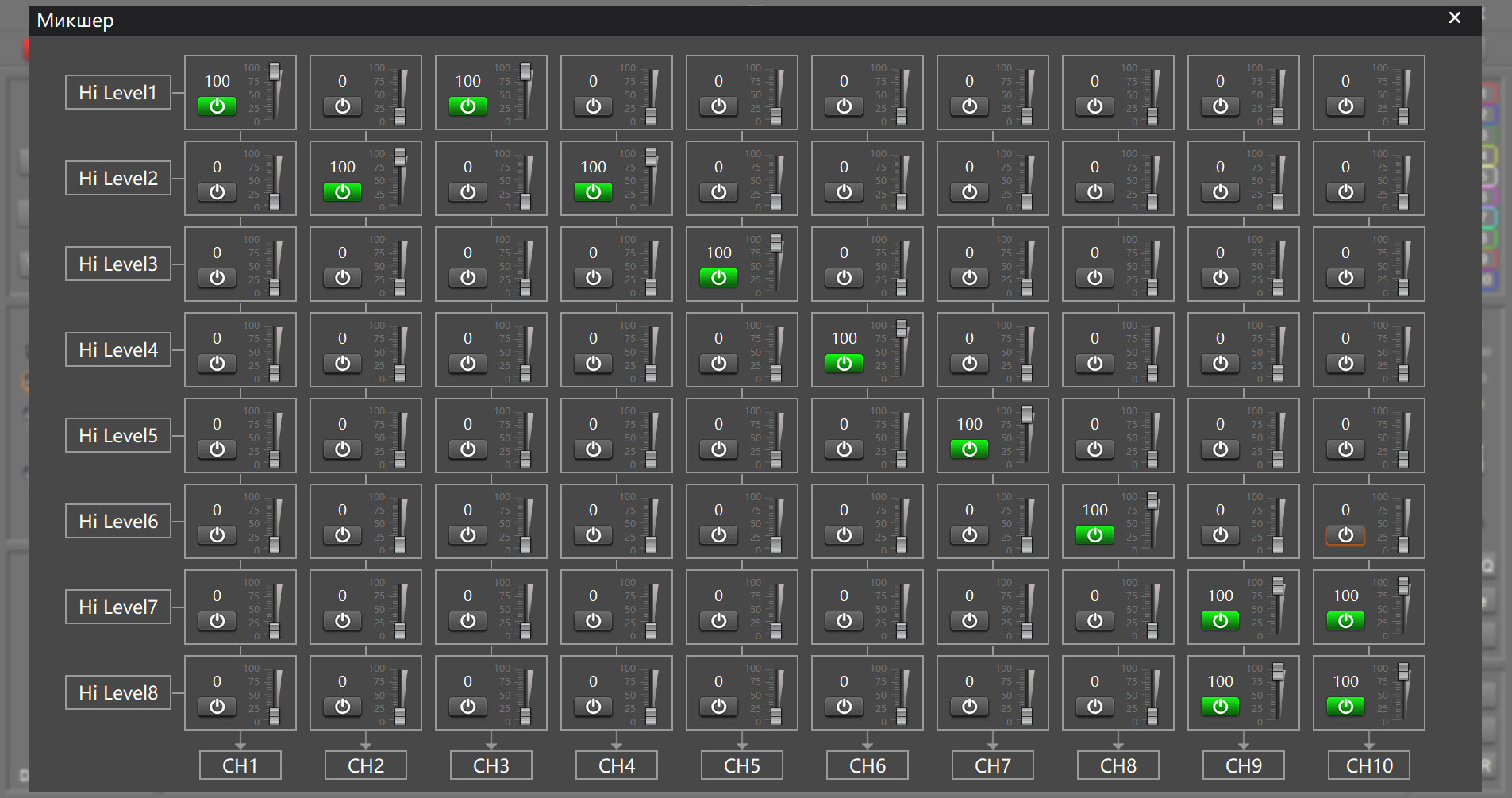

Второе – маршрутизация каналов привычным матричным принципом, однако, в отличие от многих процессоров, высокоуровневые входы и AUX полностью независимы (часто они связаны между собой – между ними можно переключаться, но настраиваются всё равно вместе). Здесь – всё полностью раздельно.

Больше универсальности | Тест 8-канального усилителя со встроенным 10-канальным аудиопроцессором Hellion HAM8.80DSP

Третье – из программы можно управлять включением и выключением встроенного усилителя и подачей сигнала на выходы Remote (обратите внимание на красные кнопки в верхней части окна). Больше того, тут даже два выхода – REM1 и REM2.

Для чего это нужно? А как раз для многозонных систем с возможностью переключения между зонами. Дело в том, что в пресетах у Hellion запоминаются не только настройки фильтров, эквалайзера и т. п., а всё состояние девайса целиком, включая активность встроенного усилителя, выходов Remote и т. п. вплоть до выбранного входа.

Вот вам пример – две системы: внутри автомобиля и эстрадная, для работы «на улицу». Делаете первый пресет, в котором система внутри автомобиля работает от встроенного усилителя, а на Remote нет управляющего напряжения (внешние усилители отключены). А во втором пресете – наоборот – встроенный усилитель выключен, зато на Remote есть управляющее напряжение (включаются внешние усилители). И – вуаля – переключаетесь между этими системами, просто меняя пресет.

Проверка работы усилительной части

Поскольку здесь используется та же платформа, что в упомянутых выше Hellion HAM6.80DSP и HAM12.80DSP, смотреть корректность цифровых обработок нет необходимости – с этим у девайсов всё в порядке. Поэтому просто наглядно покажу силовые способности усилительной части.

У мостового D-класса есть свои особенности, поэтому посчитал, что в данном случае нагляднее использовать простой осциллограф. Громкость делаю ближе к максимальной (35 единиц из 40), подаю на вход 1 кГц, смотрю сигнал на выходе.

При работе на 4 Ом ограничение наступает при амплитуде около 17 Вольт (около 12 В среднеквадратическое). Мощность считается по простейшей формуле, знакомой всем (ведь знакомой же, да?) со школы:

Больше универсальности | Тест 8-канального усилителя со встроенным 10-канальным аудиопроцессором Hellion HAM8.80DSP

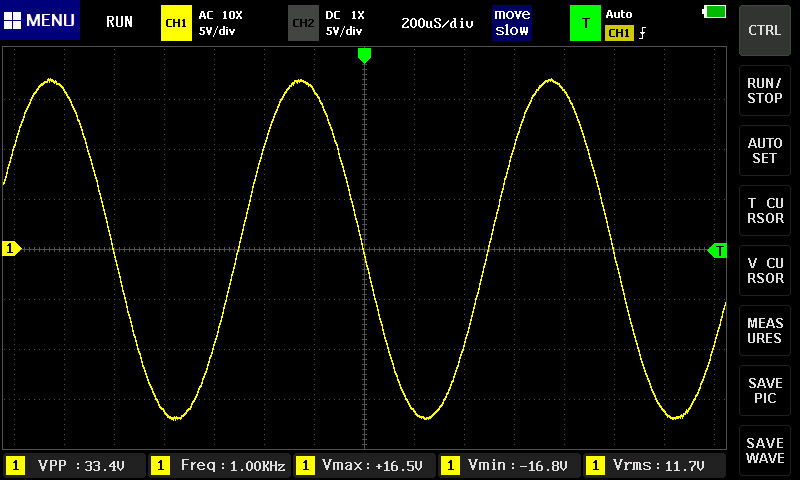

Работа на 4 Ом, неискажённая выходная мощность – 36 Вт

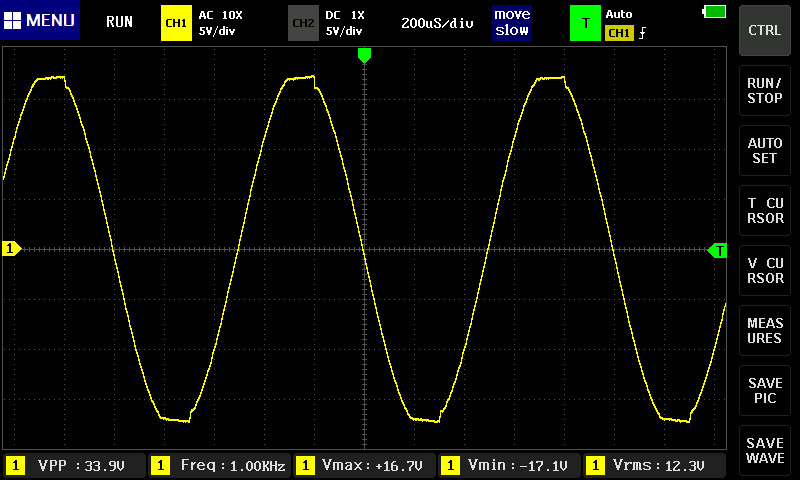

Работа на 4 Ом, мощностной запас блока питания – 72 Вт

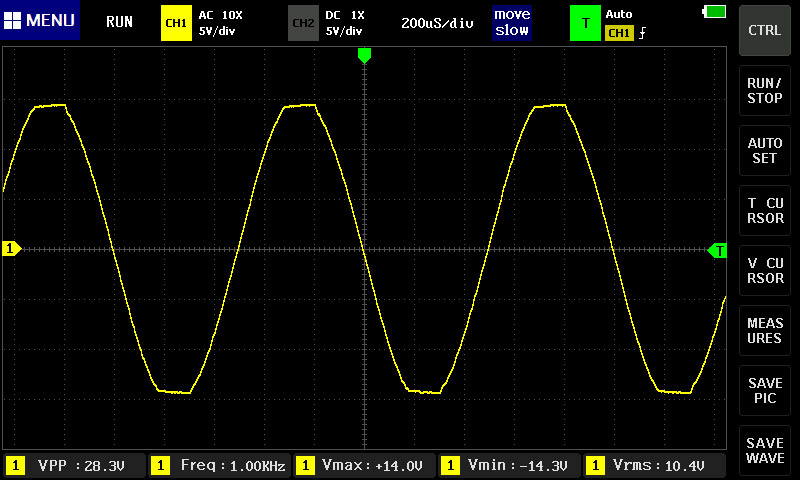

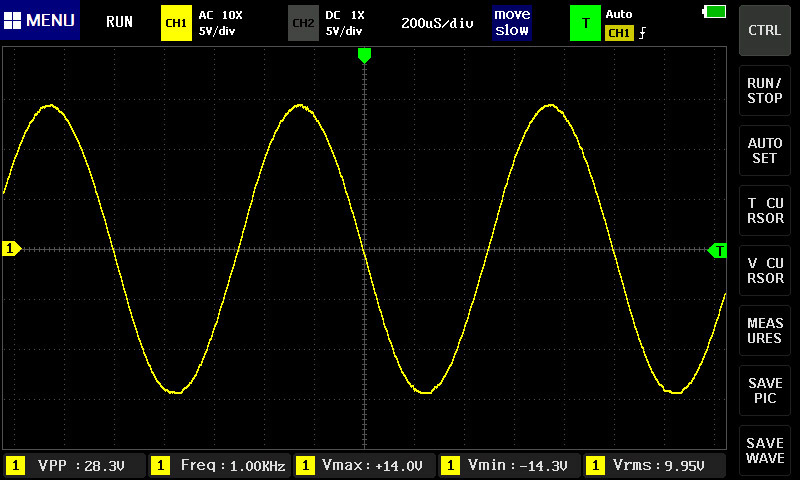

При работе на 2 Ом ограничение наступает при амплитуде около 14 Вольт (около 10 В среднеквадратическое):

Больше универсальности | Тест 8-канального усилителя со встроенным 10-канальным аудиопроцессором Hellion HAM8.80DSP

Работа на 2 Ом, неискажённая выходная мощность – 50 Вт
Работа на 2 Ом, мощностной запас блока питания – 98 Вт

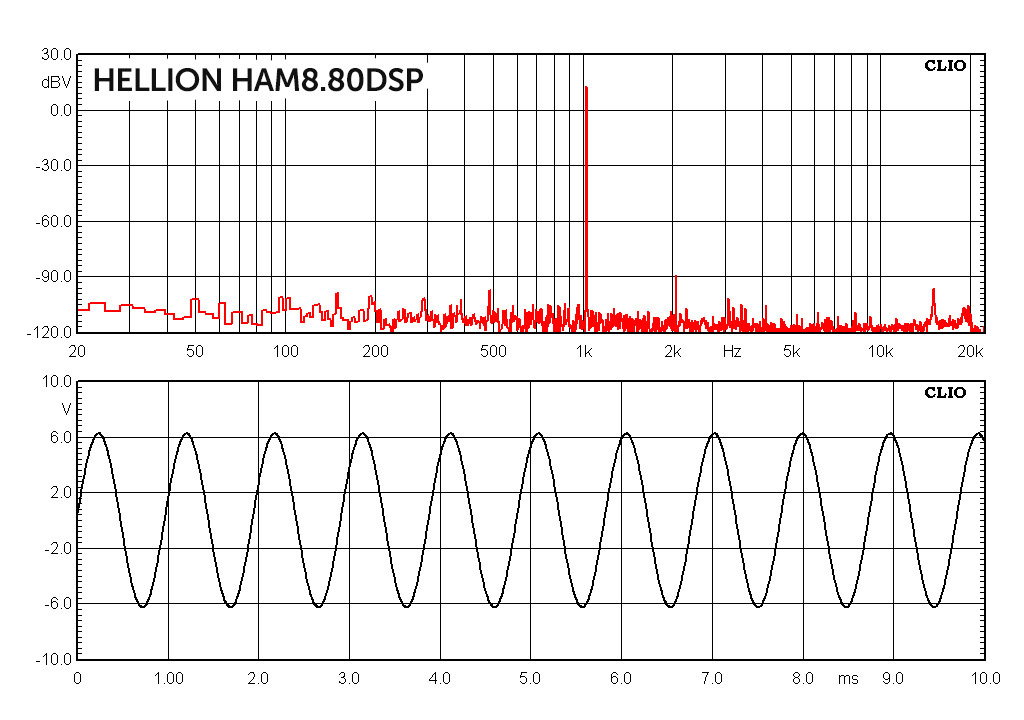

Заодно оценил максимальный сигнал на линейных выходах. Актуально, если встроенного усилителя окажется мало, и к линейным выходам захочется подключить отдельные, более мощные.

Больше универсальности | Тест 8-канального усилителя со встроенным 10-канальным аудиопроцессором Hellion HAM8.80DSP

В принципе, выходы можно считать честными 4-вольтовыми (при амплитуде 6,2 В среднеквадратическое значение получается немногим меньше 4,4 В):

А что по звуку?

В этот раз Hellion снова дал возможность убедиться – цена не всегда определяет уровень звучания: Hellion легко даст фору иным моделям подороже.

Из того, что сходу замечается – лёгкость и открытость на СЧ и ВЧ. Не облегчённость, а какая-то кристальность что ли, ясность, динамичность. При этом без колкости или грубости, достаточно комфортно. Может, даже чуток приукрашенно, но в хорошем смысле – эдакая невесомая паутинка из послезвучий, витающая в воздухе между исполнителями. В глубину звуковая сцена рисуется уверенно, звуки к динамикам не прилипают.

Басовый диапазон – без тяжести или лишней массивности, но плотненький такой. Мостовой D-класс в этом смысле имеет свои особенности, которые даже при небольшой мощности пошли звучанию на пользу. Тем не менее, при подборе акустики я бы всё равно отдал предпочтение чувствительным динамикам с лёгкой подвижкой: с ними Hellion раскрвается полнее. А если нужен запас и способность «давать жару» тугим динамикам с тяжёлой подвижкой, ну что ж, на то есть линейные выходы для подключения отдельных усилителей.

Коротко по делу. Для каких задач выбирать?

Во-первых, Hellion HAM8.80DSP отлично зайдёт в SQ системы: собственный усилитель звучит легко и открыто, разве что для особо тугих мидбасовых динамиков (ну и, само собой, для сабов тоже) лучше предусмотреть внешние усилители (тем более на этот счёт у Hellion ожидаются интересные новинки). Хотя для чувствительных динамиков – можно и вовсе всю систему (кроме саба) пустить от встроенных каналов усиления.

Во-вторых, это вариант для сложных многозонных систем – будь то «двойная» система (SQ + эстрада) в автомобилях или система в каких-нибудь катерах или яхтах (тем более, в последних версиях предусматривается влагозащита IP54). Тут главная фишка – возможность задействовать одновременно встроенные и отдельные усилители, а переключаться между ними – простейшим переключением пресетов.

В-третьих, это хороший вариант для мотоциклов – с его размерами и количеством каналов (и, опять же, влагозащитой в последних версиях) можно построить далеко не самую простую систему в каком-нибудь в круизёре. Опять же, хороший КПД и низкое токопотребление оказываются в тему.

Ну и хорошие возможности выбора источников – тоже в тему: от привычного подключения к штаткам по высокому уровню до беспроводного подключения к Android ГУ или почитаемого аудиофилами подключения USB Audio.

В общем, сфер применения Hellion – огромное количество. Причём приятно видеть, что сама платформа развивается, и даже существующие 6-канальник и 12-канальник тоже получили множество новых фич. Но это, как говорит один телеведущий, уже совсем другая история.
