Тест громкоговорителей УРАЛ ЧЕ 03 и ЧЕ 006

Сближение соревновательных дисциплин SQ и SPL породило новое направление — SQL, громкое и качественное звучание. Предназначенная для этого акустика вобрала в себя лучшие решения каждого направления — с великолепным результатом. Одна из свежих разработок УРАЛ — серия ЧЕ, конвергенция разработок акустики в областях SQ и SPL!

СВЯЗАННЫЕ ОДНОЙ ЦЕЛЬЮ

Конверге́нция (от лат. convergo «сближаю») — процесс сближения, схождения (в разном смысле)

В серию ЧЕ в настоящий момент входит высокочастотная SQL акустика УРАЛ ЧЕ 03 и широкополосная SQL акустика УРАЛ ЧЕ 006. Они образуют хорошо согласованную пару с высоким соревновательным потенциалом.

ЧЕ 03: КОНСТРУКЦИЯ

Тест громкоговорителей УРАЛ ЧЕ 03 и ЧЕ 006

Рупорный излучатель классической конструкции — ферритовая магнитная система, звуковая катушка диаметром 1,5 дюйма (38 мм)

Импеданс ЧЕ 03 стандартный, 4 Ом. Номинальная подводимая мощность 80 Вт в полосе рабочих частот 3 — 20 кГц, чувствительность 105 дБ. Подробное знакомство с характеристиками отложим до измерений.

Тест громкоговорителей УРАЛ ЧЕ 03 и ЧЕ 006

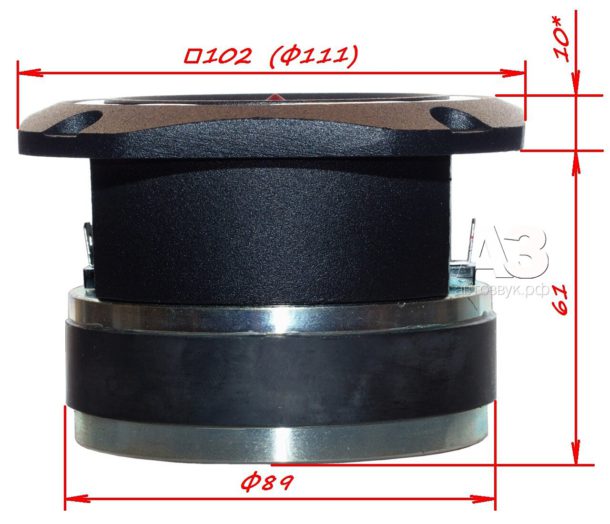

Габариты не маленькие, как и масса — необходим надёжный монтаж

ЧЕ 03: ИЗМЕРЕНИЯ

Тест громкоговорителей УРАЛ ЧЕ 03 и ЧЕ 006

Z-характеристика типична для рупорных громкоговорителей — помимо основного механического резонанса подвижной системы на 3,58 кГц на ней можно заметить влияние предрупорной камеры на 5-6 кГц и небольшие акустические резонансы в горле рупора

F_S, Гц	3580
R_E, Ом	3,7
Q_TS	0,14
Q_MS	0,20
Q_ES	0,52
L_1kHz, мГн	0,085
L_10kHz, мГн	0,042

Индуктивность звуковой катушки более чем скромная — это очень удобно для работы с пассивным ФВЧ. В комплект входят два конденсатора ёмкостью 2,2 и 3,3 мкФ, с ними частота среза составляет 12 кГц и 8 кГц соответственно. Как видно из следующих графиков, эти значения удачно согласуются с собственной АЧХ излучателя.

Тест громкоговорителей УРАЛ ЧЕ 03 и ЧЕ 006

На собственной АЧХ излучателя в ближнем поле (левый график) хорошо видны два резонанса — механический и акустический. Провал от предрупорной камеры на 6 кГц весьма кстати — он снижает свистящие призвуки. Работа фильтров показана на правом графике — оба варианта подавляют механический резонанс и уменьшают неравномерность АЧХ

При замерах в ближнем поле заметны характерные направленные и резонансные свойства рупоров. Чем дальше от устья рупора — тем более гладкой становится АЧХ, снижается влияние интерференции.

При работе в составе процессорных систем не стоит отказываться от конденсатора — он защитит головку от возможных перегрузок. А частоту среза ФНЧ на процессоре стоит выбрать в диапазоне 6-8 кГц — это надёжно подавит резонансный выброс в области 4 кГц.

ЧЕ 006: КОНСТРУКЦИЯ

Тест громкоговорителей УРАЛ ЧЕ 03 и ЧЕ 006

Целлюлозный диффузор на двухволновом тканевом подвесе. Звуковая катушка диаметром 1,5 дюйма (38 мм), на керне магнитной системы установлена фазовыравнивающая «пуля»

Тест громкоговорителей УРАЛ ЧЕ 03 и ЧЕ 006

Штампованная корзина хорошо спрофилирована и имеет необходимую жёсткость. Охлаждение звуковой катушки — через вентиляционные отверстия под центрирующей шайбой

Импеданс — 4 Ом, диапазон воспроизводимых частот 90 — 12000 Гц при номинальной мощности 125 Вт. Заявленная чувствительность 91 дБ не такая высокая, как у традиционных «эстрадок», но в сочетании с ровной, имеющей не в пример им малую неравномерность АЧХ, позволила получить качественный натуральный звук с хорошей отдачей, что отвечает концепции направления SQL в полной мере.

Тест громкоговорителей УРАЛ ЧЕ 03 и ЧЕ 006

Если не считать крупный магнит, остальные размеры привычные

ЧЕ 006: ИЗМЕРЕНИЯ

Оба динамика комплекта перед измерениями прошли разминку для стабилизации характеристик. Различия в параметрах минимальные, в пределах допустимой погрешности измерений.

Тест громкоговорителей УРАЛ ЧЕ 03 и ЧЕ 006

Z-характеристики наложены друг на друга и практически совпадают

Рост импеданса с частотой минимальный — это работает кольцо Фарадея в магнитной системе. Это плюс — даже если не использовать пассивный фильтр. Стабильный импеданс нагрузки облегчает работу усилителя. Можно отметить завидную повторяемость параметров — смотрите сами:

	Экземпляр №1	Экземпляр №2
F_S, Гц	111,7	112,5
R_E, Ом	3,5	3,5
V_AS, л	4,08	4,27
Q_TS	0,94	0,95
Q_MS	7,09	7,61
Q_ES	1,09	1,09
dB_SPL	89,2	89,5
Bl, тл*м	4,93	4,80
M_MS, г	10,8	10,2
L_1kHz, мГн	0,1	0,1
L_10kHz, мГн	0,035	0,035

Чувствительность в рамках допуска, отклонение незначительное.

Тест громкоговорителей УРАЛ ЧЕ 03 и ЧЕ 006

АЧХ — загляденье, да и угловые не подкачали. Пуля работает…

Частотная характеристика гладкая, с минимальной неравномерностью. На осевой АЧХ есть небольшой подъём к высоким частотам — это необходимая мера, чтобы скорректировать отдачу на боковых направлениях. Даже под углом 50 градусов заметный спад отдачи начинается с 6 кГц. Диапазон рабочих частот сверху можно не ограничивать — естественный спад АЧХ аккуратный. В процессорных системах можно выбрать частоту среза ФНЧ порядка 8 кГц. Но ФВЧ на частоту ~100 Гц обязателен, линейный ход диффузора ограничен, и перегружать головку низкими частотами не стоит.

ЛИЧНЫЙ ОПЫТ

Тональный баланс ЧЕ 03 своеобразный, на прямом сигнале звучание временами пронзительное — но это для рупора в порядке вещей. В паре с ЧЕ 006 отдача заметно завышена, поэтому настоятельно рекомендуется би-ампинг — даже если нет процессора, так легче согласовать уровни сигнала.

Тональный баланс ЧЕ 006 «в гордом одиночестве» достоин похвалы: звучание ровное, c небольшим акцентом на среднем басу (но это корректируется ФВЧ). Хорошая дисперсия — угол установки на тональный баланс влияет слабо, «пуля» работает. Высокая перегрузочная способность — динамик отрабатывает композиции с мощными пиковыми сигналами без слышимых искажений.

МЁД И ДЁГОТЬ

Решение сделать линейку компонентов SQL было тщательно выверено, и классические конструктивные решения здесь пошли только на пользу. Динамики выполнены аккуратно, надёжно, их звучание заметно выигрывает на фоне сопоставимых по цене одноклассников. А для ЧЕ 006 можно найти не только «громкое», но и даже аудиофильское применение — благодаря широкой полосе рабочих частот и приличной чувствительности он неплохо проявит себя с ламповым усилителем небольшой мощности.

ЦЕНА ВОПРОСА

ЧЕ 03: 2 190 руб. (за штуку)

ЧЕ 006: 3 190 руб. (за пару)
