Тест морской акустики CLARION CMS-651-CWB и CMS-651-SWB

Морская серия акустики у производителя серьёзных автомобильных аудиокомпонентов — это ответ на реалии времени. Рынок автомобильных компонентов вполне насыщен OEM системами, а водный транспорт пока находится в девственно нетронутом состоянии — штатная аудиосистема даже в виде опции встречается не часто.

КЛАССИКА И СПОРТ

Морские 6,5-дюймовые коаксиальные акустические системы CMS-651-CWB и CMS-651-SWB входят в серию Standard. По качеству звучания они близки к старшей серии Premium, но дешевле, компактнее и рассчитаны на меньшую мощность. Динамики разработаны специально для применения на водном транспорте и готовы ко встрече с внешней средой: сертификат Salt & Sun Сertified означает соответствие стандартам защиты от воздействия соляного тумана уровня ASTM-B117 и от ультрафиолетового излучения категории ASTM-D4329 (ASTM — American Society for Testing and Materials).

Конструкция динамиков полностью совпадает, все отличия лишь в защитных решётках. В комплекте СWB используется классическая решётка с горизонтальными рёбрами, в SWB — решётка с радиальными спицами и большими окнами. В комплект каждого динамика входят одинаковые решётки белого и чёрного цвета, это удобно.

Тест морской акустики CLARION CMS-651-CWB и CMS-651-SWB

Аббревиатура СWB в названии модели расшифровывается как Classic White & Black…

Тест морской акустики CLARION CMS-651-CWB и CMS-651-SWB

… а SWB — как Sport White & Black

КОНСТРУКЦИЯ

Диффузор основного излучателя выполнен из полипропилена, подвес и центрирующая шайба из синтетического волокна невосприимчивы к высокой влажности. Диаметр сбалансированного купола ВЧ излучателя — 15 мм, он выполнен из полимера PEI (полиэфиримид). Основной излучатель работает в полной полосе частот до естественного спада АЧХ, ВЧ подключен через пассивный кроссовер, который закреплен внутри корзины.

Твитер смонтирован не на стойке, а на акустически прозрачном мостике. В автомобильных коаксиалах такая конструкция считается устаревшей и применяется крайне редко (последний раз я видел такое в прошлом веке), а здесь — в самый раз. Это самый простой и логичный способ обеспечить герметичность мидбаса и защиту магнитного зазора от загрязнений, а увеличение фронтального выступа здесь неважно. К тому же при такой компоновке не теряется часть площади диффузора, это повышает отдачу на низких частотах.

Тест морской акустики CLARION CMS-651-CWB и CMS-651-SWB

Корпус твитера закреплен на двух пилонах, сам твитер снабжён защитной решёткой, по совместительству играющей роль фазовыравнивающего тела — периметр решётки открыт. Пылезащитный колпачок тарельчатой формы отличается повышенной жёсткостью при малой высоте

Тест морской акустики CLARION CMS-651-CWB и CMS-651-SWB

С тыльной стороны динамики абслютно одинаковы (за исключением маркировки). Корзина выполнена из прочного пластика, также устойчивого к воздействию солнечного света. На широком опорном фланце наклеен уплотнитель

Тест морской акустики CLARION CMS-651-CWB и CMS-651-SWB

Несмотря на то, что решётки по конструкции отличаются, габаритные размеры динамиков абсолютно одинаковы. И монтажная глубина скромная

ИЗМЕРЕНИЯ

Для акустики заявлена номинальная мощность 30 Вт, достаточно скромно на фоне привычных уже маркетинговых 100 — 200 Вт — зато предельно честно. При заявленной чувствительности в 87 дБ рекомендуемой мощности усилителя 20 — 60 Вт на канал для нормального звучания должно хватить с запасом. Частотный диапазон заявлен как 55 Гц — 20 кГц при неравномерности ±3 дБ, что тоже можно отнести к новым веяниям — чаще всего поле допуска АЧХ никак не указывают, и приходится только гадать: 25 кГц по уровню -6 дБ или же -20 дБ?

Параметры Тиля-Смолла в инструкции не указаны, на сайте производителя этой информации также не оказалось — поэтому будем оперировать измеренными значениями.

	Факт
F_S, Гц	73,82
dB_SPL, дБ/Вт/м	87,86
V_AS, л	9,8
R_E, Ом	3,4
Q_TS	0,86
Q_MS	5,4
Q_ES	1,0
M_MS, г	10,6285
B•l, Тл•м	4,04

Подвижная система достаточно лёгкая, подвес умеренно жёсткий (эквивалентный объём 9,8 л). При таком сочетании параметров частота резонанса 73-74 Гц вполне предсказуема.

Тест морской акустики CLARION CMS-651-CWB и CMS-651-SWB

C импедансом — никаких сюрпризов, 3,4 Ом минимум, никаких локальных скачков. Мелкие неровности в области средних частот — со всей очевидностью, пылезащитный колпачок. Второй горбик на Z- характеристике — начало работы пищалки

Тест морской акустики CLARION CMS-651-CWB и CMS-651-SWB

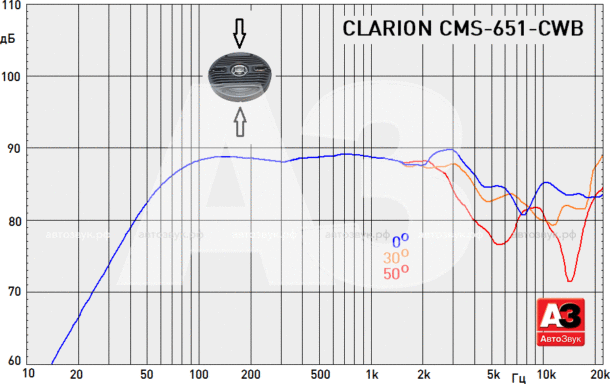

Теперь — звуковое давление. Чувствительность пищалки хорошо согласована с основным излучателем на осевом излучении. На внеосевом отдача несколько падает. Осесимметричная решётка CMS-651-SWB с редкими спицами вообще не принимает участия в формировании диаграммы направленности и АЧХ, и она практически совпадает с АЧХ CMS-651-CWB в горизонтальной плоскости (по стрелкам)

Тест морской акустики CLARION CMS-651-CWB и CMS-651-SWB

В вертикальной плоскости картина иная. По оси, разумеется, ничего не изменилось (с чего бы?), но угловые АЧХ отличаются гораздо сильнее, провалы в области совместного действия излучателей усилились

Нелинейные искажения отличаются завидным постоянством и скромностью.

Искажения в характерных частотных полосах при звуковом давлении 90 дБ (1 м)

100 — 300 Гц	0,83%
300 — 1000 Гц	0,72%
1 — 3 кГц	0,58%
3 — 10 кГц	0,38%

ЛИЧНЫЙ ОПЫТ

При прослушивании были имитированы условия работы динамика. Инструкция рекомендует «бесконечный экран», или, по-нашему, «по-бразильски», free air — то есть достаточно большой объём в сравнении с эквивалентным. При эквивалентном объёме менее 10 л тестовый бокс объёмом 35 л этим требованиям удовлетворяет.

Звучание оказалось сочное и мощное, с хорошей проработкой середины, без нарочитости. Да и бас вполне убедительный, несмотря на умеренную частоту резонанса. Детальность хорошая, а наилучшим образом потенциал этих динамиков раскрывается при подводимой мощности от 10 Вт.

МЁД & ДЁГОТЬ

Решение интересное — сделать один динамик в четырёх вариантах оформления (двух цветовых и двух дизайнерских), да ещё и в одну цену. Теперь оснащение катера станет проще. Для любителей световых эффектов есть и версия RGB со светодиодной подсветкой, но она дороже. Изрядный басовый потенциал при хорошей чувствительности, широкий частотный диапазон и неплохая дисперсия, запас по мощности — что ещё требовать от динамика для работы на свежем воздухе?

Цена вопроса: 11 625 руб.
