Тест компрессионных рупорных твитеров JBL Shock Wave 4T



JBL применяли рупорные твитеры в профессиональных акустических системах ещё шесть десятилетий назад. Сегодня такие твитеры — непременная принадлежность громких автомобильных аудиосистем, и было бы удивительно, если бы бренд JBL проигнорировал этот факт. Знакомимся с новинкой.

Тест компрессионных рупорных твитеров JBL Shock Wave 4T

СОЛОВЕЙ-НЕ-РАЗБОЙНИК

Конструкция рупорных твитеров за время их существования доведена до совершенства, но появление новых материалов и технологий позволило раздвинуть рамки привычных характеристик. Оптимизация значительно снизила характернее «рупорные» свистящие призвуки, расширила диаграмму направленности, снизила искажения.

Для увеличения звукового давления, развиваемого динамической головкой, необходимо улучшить её согласование с окружающей средой — воздухом. Роль такого «акустического трансформатора» и выполняет рупор, причём для высокочастотных излучателей его размер может быть совсем скромным, как и размер собственно излучающей поверхности. В твитере JBL Shock Wave 4T диаметр излучающей диафрагмы всего 25 мм, а диаметр устья рупора — 62 мм. Обозначение 4T в названии модели — это материал диафрагмы (титан) и округлённый диаметр фланца в дюймах.

Чрезвычайно жесткая и упругая титановая диафрагма отличается малым весом — это позволило расширить диапазон воспроизводимых частот до 20 кГц и получить высокую точность отклика твитера на подаваемый сигнал с минимальными искажениями. Геометрия нагрузочной камеры, профиль рупора и конструкция центральной фазовыравнивающей «пули» обеспечивают широкую диаграмму направленности и хорошую АЧХ.

Тест компрессионных рупорных твитеров JBL Shock Wave 4T Тест компрессионных рупорных твитеров JBL Shock Wave 4T

Элегантный алюминиевый корпус, полученный методом точного литья, не только обеспечивает высокие характеристики, но и позволяет сделать стильную и эстетичную инсталляцию

Тест компрессионных рупорных твитеров JBL Shock Wave 4T

Габариты рупорного твитера довольно скромные, это упрощает их размещение и монтаж

Тест компрессионных рупорных твитеров JBL Shock Wave 4T

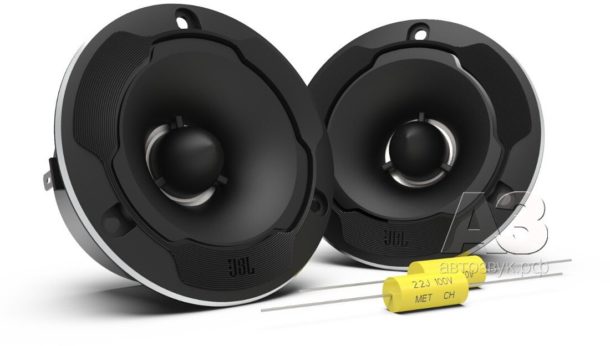

В комплект входят высококачественные металлоплёночные конденсаторы 2,2 мкФ

При последовательном включении с твитерами конденсаторы выполняют функцию фильтров верхних частот, исключая перегрузку нижними и средними частотами. Но не только это, как показали измерения — конденсаторы ещё и корректируют форму АЧХ, выравнивая отдачу по диапазону и расширяя диаграмму направленности. Как? А сейчас узнаете…

ИЗМЕРЕНИЯ

Электроакустические параметры в паспорте представлены лаконично:

  • Импеданс: 4 Ом
  • Диапазон рабочих частот: 2500 — 20000 Гц
  • Чувствительность: 103 дБ/Вт/м
  • Мощность номинальная/максимальная: 35/70 Вт

Остальное мы узнаем в процессе измерений, и начнём с Z-характеристики.

Тест компрессионных рупорных твитеров JBL Shock Wave 4T

С резонансом подвижной системы (2,2 кГц) соседствует небольшой всплеск на 4,8 кГц — это акустический резонанс предрупорной камеры, и, как будет видно дальше, он проявит себя на АЧХ

Параметры Тиля-Смолла

FS, Гц 2219
RE, Ом 4,2
QTS 2,78
QMS 6,57
QES 4,83

С жёсткой титановой мембраной механическая добротность довольно высокая, резонанс весьма выражен. Посмотрим, как это скажется на частотной характеристике и звучании.

Тест компрессионных рупорных твитеров JBL Shock Wave 4T Тест компрессионных рупорных твитеров JBL Shock Wave 4T Тест компрессионных рупорных твитеров JBL Shock Wave 4T

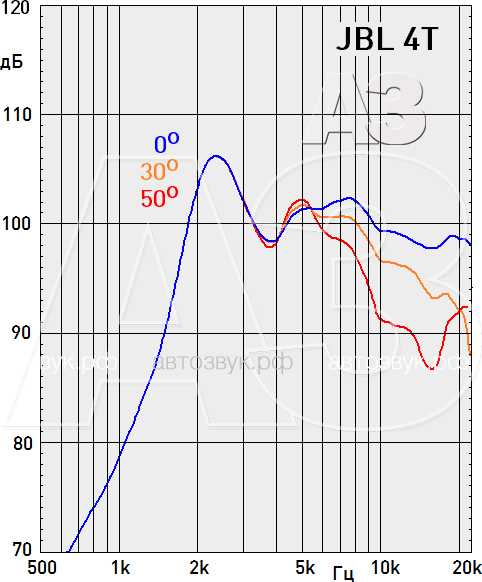

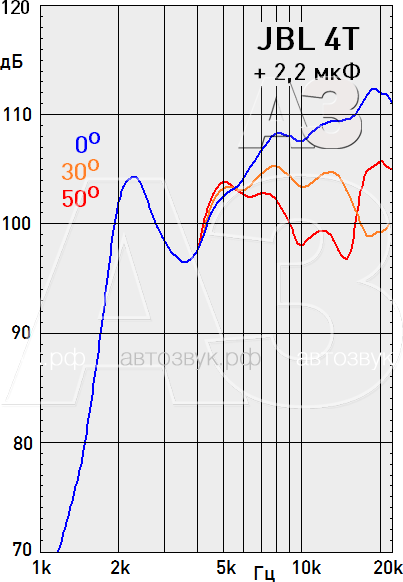

На собственной АЧХ твитера (первый график) хорошо заметен механический резонанс (2,2 кГц) и провал от предрупорной камеры (4,8 кГц), а осевая АЧХ спадает выше 10 кГц. Но всё кардинально меняется при подключении конденсатора — он образует фильтр первого порядка с частотой среза 17-18 кГц и великолепно корректирует АЧХ (второй график). И угловые АЧХ становятся горизонтальными (третий график)

ЛИЧНЫЙ ОПЫТ

Моё мнение о «рупорах» уже не в первый раз корректируется. В лучшую сторону. В жертву громкости можно принести многое — но не качество звучания. Получилось впечатляюще, звучание достаточно ровное даже в простейшей конфигурации (с прилагаемым конденсатором). Но для более высокого качества звучания полезно настроить кроссовер в усилителе или процессоре на 4-5 кГц — это окончательно подавит остатки механического резонанса. Конденсатор в этом случае лучше оставить — он корректирует АЧХ, и без него придётся «править» её процессором — не факт, что станет лучше.

Дисперсия излучения широкая, наиболее информативный диапазон до 10 кГц отыгрывается великолепно практически по всему фронту, независимо от положения слушателя. Небольшой избыток самых высоких частот (8-20 кГц) на осевой АЧХ для open air только «плюс», дальше добьёт.

МЁД И ДЁГОТЬ

Конструкция основательная, при этом довольно компактная и не слишком тяжёлая, качество исполнения высокое — логотип, проточка фланца. Эстетика в Open Air не последнее дело. Явных минусов нет. И в остальном — сплошные плюсы: высокая чувствительность, музыкальное звучание, относительная компактность и демократичная цена. JBL Shock Wave 4T можно применить как в громких повседневных аудиосистемах, так и в соревновательных инсталляциях — вопрос только в количестве.

Цена вопроса: 2 460 руб. (за пару)
