Тест «эстрадной» акустики Pioneer TS-M1610PRO



Серия динамиков Pioneer Reference for Open Show (PRO) разработана специально для тех, кто хочет добиться серьезных уровней звукового давления. В серию PRO Shuriken помимо «эстрадного» сабвуфера TS-W3010PRO и высокочастотных динамиков TS-B1010PRO, уже побывавших в нашей лаборатории, входят и среднечастотные динамики: 16-сантиметровые TS-M1610PRO и 20-сантиметровые TS-M2010PRO. Сегодня знакомимся с TS-M1610PRO.

Тест «эстрадной» акустики Pioneer TS-M1610PRO

ОРУЖИЕ САМУРАЯ — II

Акустическая система Pioneer TS-M1610PRO серии PRO Shuriken — это высокоэффективный динамик калибра 16,5 см, он обеспечивает идеальный баланс между мощностью и качеством звучания на средних и высоких частотах. Дополнят систему рупорные твитеры TS-B1010PRO.

Особо проницательные должны были бы уже догадаться, что PRO — символ родственных связей с профессиональной акустикой. Основные конструкторские решения заимствованы именно оттуда. Лёгкий и жёсткий диффузор работает в широком диапазоне частот, жёсткость обеспечивает его работу в поршневом режиме. Текстильный подвес диффузора обеспечивает лёгкость его перемещения и снижает изгибные нагрузки на его края — это тоже способствует расширению зоны поршневой работы. Центрирующая шайба большого диаметра обеспечивает надёжное центрирование диффузора, и в то же время не мешает перемещению в осевом направлении — поэтому, несмотря на крайне лёгкую подвижную систему, частота резонанса получилась довольно низкой. Наконец, мощная и тщательно спроектированная магнитная система с повышенной линейностью магнитного потока в зазоре — это тоже наследие профессиональной акустики.

Тест «эстрадной» акустики Pioneer TS-M1610PRO

Диффузор здесь — из целлюлозы с пропиткой, пылезащитный колпачок диаметром 1 дюйм тоже целлюлозный. Лёгкая и жёсткая конструкция диффузора обеспечивает чистый и громкий звук на средних частотах

Тест «эстрадной» акустики Pioneer TS-M1610PRO

Текстильный подвес с пропиткой, с мелкими гофрами — фамильная черта сценической акустики. Тканевый подвес обеспечивает максимальную линейность хода диффузора и минимальные нагрузки на его края — это способствует снижению изгибных колебаний диффузора при работе на высоких уровнях громкости. На фланце диффузородержателя установлен сегментированный уплотнитель из губчатой резины

Тест «эстрадной» акустики Pioneer TS-M1610PRO

Жесткая стальная корзина позволяет сохранить прямолинейное движение диффузора на высокой громкости. Мощный магнит диаметром 100 мм обеспечивает высокую чувствительность и жёсткий контроль движения диффузора даже в моменты пиковых нагрузок на предельных режимах работы. Охлаждение звуковой катушки происходит через вентиляционные отверстия в корзине под центрирующей шайбой

Тест «эстрадной» акустики Pioneer TS-M1610PRO

В конструкции приняты все известные меры для снижения искажений: выполненный на торце керна короткозамкнутый виток не только компенсирует индуктивность катушки, но и снижает интермодуляционные искажения. Профилированный керн магнитной системы повышает линейность магнитного поля в зазоре. Центрирующая шайба большого диаметра также способствует снижению искажений. Звуковая катушка намотана омеднённым алюминиевым проводом — это снижает вес подвижной системы и обеспечивает высокую чувствительность

Тест «эстрадной» акустики Pioneer TS-M1610PRO

Монтажная глубина — стандартная для такого калибра. На виде в профиль хорошо видны стандартные, но, надо заметить — качественно зафиксированные на корзине клеммы-лопаточки и свободные подводящие проводники

ИЗМЕРЕНИЯ

Pioneer всегда давали к автомобильной акустике лишь минимум технических параметров, справедливо полагая, что динамики, оптимизированные для установки в штатные места, в «лишних» цифрах не особо и нуждаются. Так и здесь, динамики сопровождаются лишь кратким перечнем характеристик. Вот он, весь:

Мощность RMS/MAX 100/300 Вт
Сопротивление 4 Ом
Чувствительность 99 дБ
Полоса частот 75 Гц — 20 кГц

Но, поскольку это PRO, снимем полный комплект параметров Тиля-Смолла — это позволит использовать динамики наилучшим образом. Мощность оставим в стороне, остальное будем измерять:

Тест «эстрадной» акустики Pioneer TS-M1610PRO

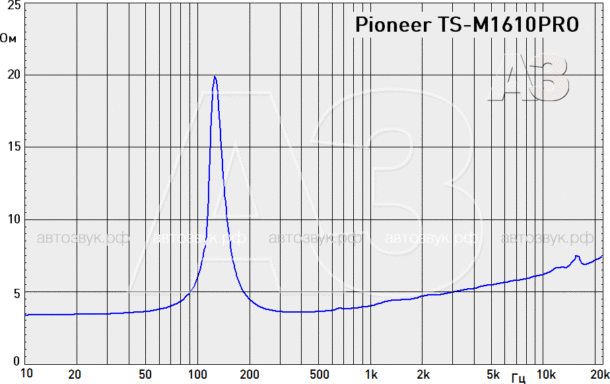

Влияние индуктивности катушки на импеданс минимально — короткозамкнутый виток работает отлично

Резонансная частота Fs, Гц 126,5
Эквивалентный объём Vas, л 4,42
Полная добротность Qts 0,96
Механическая добротность Qms 5,79
Электрическая добротность Qes 1,15
Масса подвижной системы, г 9,4
Силовой фактор, Тл*м 4,63
Чувствительность, дБ/Вт (1 м) 93

Что мы имеем в «сухом остатке»? Подвижная система — легчайшая, подвес — весьма жёсткий. Всё это в сочетании с хорошим силовым фактором обусловило высокую чувствительность. Задекларированные 99 дБ — это, конечно, пиковое значение при подводимом напряжении 2,83 В, в среднем по рабочему диапазону примерно 94 дБ/Вт. Каков этот диапазон — сей же час увидите.

Тест «эстрадной» акустики Pioneer TS-M1610PRO

Реальный рабочий диапазон при допустимой неравномерности АЧХ 10 дБ начинается от 80 Гц и простирается до 16 — 18 кГц, дальше — резкий спад, помощь рупорного твитера лишней не будет. Неравномерность АЧХ вполне типичная для высокодобротных головок с лёгким диффузором — но при этом диаграмма направленности на удивление широкая, разворот головки приводит лишь к небольшому снижению отдачи на высокочастотном краю диапазона

В смысле искажений (хотя так ли заботятся об их отсутствии создатели сверхгромких систем?) динамик ведёт себя очень достойно. Закономерно искажения повышены в области резонанса и ниже, в остальном диапазоне гладко и пристойно, почти повсюду в спектре преобладает вторая, не раздражающая (а многими даже привечаемая) гармоника.

Диапазон Искажения (среднеквадратичные)
100 — 300 Гц 2,1%
300 — 1000 0,8%
1 — 3 кГц 0,45%
3 — 10 кГц 0,12%

ЛИЧНЫЙ ОПЫТ

Буду краток. Это — реально громкий среднечастотник. Горб в области частоты резонанса — следствие высокой добротности, но он и создаёт «эффект присутствия» баса. Второй горб, на частоте 1,2 кГц придаёт звучанию некоторую «остроту», но не криминальную. В ближнем поле звучание динамиков яркое, именно для Open Air. Оптимальными условиями работы головки следует считать угол от оси излучения до 30 — 40 градусов.

Основной среднечастотный диапазон передаётся с приятным тональным балансом. Динамики очень заметно акцентируют атаку сигнала (щипок струны, удар по барабану), поэтому звучание динамичное и азартное. АЧХ гладкая (но не плоская), искажения невысокие даже на больших уровнях. Хорошо передаётся атака бас-гитары, бочка вполне предсказуемо сократилась до размеров пионерского барабана, зато нескучно звучат электрогитары, саксофон, рабочие барабаны, мужской и женский вокал.

МЁД & ДЁГОТЬ

Громкая акустика перестаёт быть экзотикой, это тренд. Динамики Pioneer TS-M1610PRO — пример удачного выполнения задачи. Основная целевая функция такой акустики — играть громко, и при этом желательно играть правильно, не вызывая отрицательных эмоций. Звучат они действительно громко, но не раздражающе, полоса воспроизводимых частот похвально широкая — без преувеличений, такую можно только приветствовать. В общем, сенсацию open air на этих динамиках построить вполне реально, причём за совсем смешные по нынешним временам деньги.

Цена вопроса: 3 090 руб.
