Тест сабвуфера Pioneer TS-W3010PRO

Серия динамиков Pioneer Reference for Open Show (PRO) разработана специально для тех, кто хочет добиться серьезных уровней звукового давления. В серию PRO Shuriken входит «эстрадный» сабвуфер калибра 30 см и максимальной мощностью 1500 Вт. Он обеспечит могучую басовую составляющую не только в повседневной, но и в соревновательной системе.

МОГУЧИЙ УНИВЕРСАЛ

Сделать мощный и надёжный сабвуфер, способный работать в разных вариантах акустического оформления — задача непростая. Поскольку новая серия предназначена для прослушивания музыки на высокой громкости в открытых пространствах, необходимо добиться определённого сочетания электромеханических параметров, а они определяются конструктивными решениями, материалами и технологиями. Увязать всё это в законченное изделие — своего рода искусство. Впрочем, без малого вековой опыт Pioneer в производстве динамиков и многолетний успешный опыт участия в соревнованиях по высокому звуковому давлению (SPL) заранее гарантирует результат.

Рассмотрим конструктивные решения, применённые в сабвуфере Pioneer TS-W3010PRO — они того стоят.

Тест сабвуфера Pioneer TS-W3010PRO

Массивный и жёсткий диффузор выполнен из непрессованной целлюлозы с полимерным покрытием лицевой стороны. Широкий уретановый подвес обеспечивает большой ход диффузора (15 мм) и высокую громкость. Для надёжности подвес пришит к диффузору двойным швом. Защитный колпак — из жёсткого полипропилена с рельефным логотипом

Особенности конструкции лучше изучить на разрезе.

Тест сабвуфера Pioneer TS-W3010PRO

Сдвоенный магнит обеспечивает высокую чувствительность и мощность, жёсткая стальная корзина позволяет сохранить прямолинейное движение диффузора на высокой громкости. На опорный фланец надето резиновое уплотнительное кольцо, заодно выполняющее и декоративные функции. Магнитопровод цельный с отверстием вентиляции, центральный керн выходит за пределы магнитного зазора — для снижения искажений при большом смещении катушки. Двойная звуковая катушка (2+2 Ом) намотана в четыре слоя омеднённым алюминиевым проводом на разрезном алюминиевом каркасе диаметром 65 мм (2,58 дюйма).

Тест сабвуфера Pioneer TS-W3010PRO

Подводящие проводники прошиты через центрирующую шайбу, никелированные нажимные клеммы смонтированы на отбортовках корзины. На этом кадре хорошо видна фактура тыльной стороны диффузора

Тест сабвуфера Pioneer TS-W3010PRO

Для двенадцатидюймового сабвуфера монтажная глубина вполне умеренная. Видали и глубже

Измерения

Основные характеристики таковы:

Частотный диапазон, Гц	20 — 200
Мощность номинальная/пиковая, Вт	600/1000
Максимальное смещение диффузора (Xmax), мм	14,5

Проверять сабвуфер на предельную мощность мы не стали — тестовое акустическое оформление на такую нагрузку не рассчитано, да и усилителя, способного работать на 1 Ом под рукой не было, поэтому акустические измерения проводились при последовательном соединении обмоток и с умеренной мощностью.

Тест сабвуфера Pioneer TS-W3010PRO

Z-характеристики при любом включении обмоток подобны — ведь обмотки одинакового сопротивления и индуктивности

Параметры Тиля-Смолла к динамику приложены довольно подробные, причём для обоих вариантов включения обмоток. В инструкции особо оговорено, что подключать нужно обязательно обе обмотки — и не потому, что при этом что-то испортится, а потому, что добротность при этом недопустимо возрастёт (на 80%, мы специально проверили), и это уже будет не сабвуфер, а «бубен», играющий на одной ноте.

Заявленные величины расходятся с измеренными в пределах разумного. Причём в основном — в лучшую сторону. Подвижная система, например, чуть легче — зато и подвес немного мягче, в результате частота резонанса даже понизилась на пару герц. Добротность оказалась чуть ниже — это тоже можно записать в плюс, динамик становится более «толерантным» к акустическому оформлению. Всё же даже при полностью автоматизированном процессе серийного производства исключить технологический разброс параметров нельзя.

	Заявка	Параллельно	Последовательно
Z, Ом	1/4	1	4
R_E, Ом	2+2	1,2	4,8
F_S, Гц	35,7	33,9
V_AS, л	24,3	32,5
Q_TS	0,84	0,77	0,78
Q_MS	7,71	5,26	5,28
Q_ES	0,94	0,88	0,89
Bl, Тлм	15,7/7,8	7,43	15,27
dB_SPL, дБ/Вт/м	90	87,4
M_MS, г	255	210

Тест сабвуфера Pioneer TS-W3010PRO

В смысле линейности сабвуфер вполне удался. При звуковом давлении 96 дБ (1 м) КНИ менее 3%, это очень достойный показатель. Второй и третьей гармоник в рабочей части диапазона примерно поровну — но для мощного сабвуфера с довольно жёстким подвесом диффузора это не удивительно… Третья гармоника преобладает лишь ниже 35 Гц. Поскольку данные получены при установке в ЗЯ (а это несимметричная нагрузка диффузора и чётные гармоники, на частоте резонанса это особенно заметно), в ФИ искажения должны быть ещё ниже и «равнее»…

Моделирование акустического оформления

Фирменные рекомендации по акустическому оформлению для поставленной задачи (громкий бас) оказались на редкость удачными и даже не потребовали корректировки. Понятно, что размеры ящиков не брали «с потолка» и не загоняли в «удобный» объём, а действительно смоделировали — и, что совсем не исключено, проверили на практике. Приведённые на упаковочной коробке графики АЧХ, однако, относятся к открытому пространству и не подлежат сомнению (проверено) — но нас интересует поведение головки в салоне автомобиля, ведь не всегда же ей озвучивать улицу.

Тест сабвуфера Pioneer TS-W3010PRO

Это АЧХ по стандартным параметрам…

Тест сабвуфера Pioneer TS-W3010PRO

…а это — по измеренным. Разницу можно заметить лишь при очень внимательном рассмотрении

Мы уже неоднократно писали, что закрытое акустическое оформление практически не реагирует на небольшие отклонения параметров динамика от заявленных — и вот очередное доказательство. Но в случае фазоинвертора влияние технологического разброса всё же прослеживается.

Тест сабвуфера Pioneer TS-W3010PRO

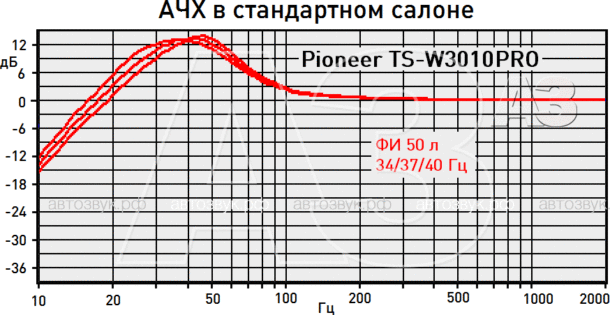

Это АЧХ в рекомендованном оформлении по заявленным параметрам…

Тест сабвуфера Pioneer TS-W3010PRO

… а это — по измеренным. В области частоты настройки порта прослеживается небольшая разница — менее 2 дБ

Для головки с таким сочетанием параметров фазоинвертор объёмом менее 50 литров лишён смысла — длина порта становится больше метра, это уже ни в какие ворота не лезет — и в прямом, и в переносном смысле.

МЁД & ДЁГОТЬ

Громкая сабвуферная головка — это хорошо, это востребовано, это — тренд, и это — простор для компоновочных решений. Особенно с учётом того, что потребные объёмы акустического оформления более чем разумные, а для калибра 12 дюймов это и вовсе сверхкомпактно. В объёме 50 л можно сделать сабвуфер-трансформер — открывать порт ФИ для open air и закрывать его для прослушивания в салоне. Одним словом, универсальный сабвуфер. И мощный к тому же. Искажения невелики, даже при работе на большой мощности бас не обрастает призвуками.

Сочетание всех ключевых элементов позволяет сабвуферу TS-W3010PRO выдерживать высокую мощность и демонстрировать высокую производительность и точность звучания, выводя впечатления от прослушивания музыки на совершенно новый уровень.
