Тест широкополосной акустики BLAM LFR 80



Разработанная Ги Бонневиллем (Guy Bonneville) линейка акустики LIVE отвечает самым высоким требованиям и обеспечивает натуральное звучание по канонам Hi-Res Audio. Некоторые компоненты этой линейки уже побывали в наших тестах, и сегодня настала очередь обновлённого сверхширокополосного излучателя из этой линейки.

Тест широкополосной акустики BLAM LFR 80

СЕДЬМАЯ ОКТАВА — 2

Желание воспроизводить бОльшую часть звукового диапазона одной головкой — своего рода «Путь доблести» многих производителей акустики. Конечная цель понятна — минимум фазовых искажений, когерентность излучения, слитность звукового образа — список бонусов можно продолжить. Если коротко, в двух словах — высокая верность воспроизведения. Но создание сверхширокополосных динамиков — задача не такая простая, как кажется. Диапазон воспроизводимых частот, искажения, чувствительность и дисперсию приходится увязывать между собой, и улучшение одних параметров неизбежно ведёт к ухудшению других, приходится искать «золотую середину».

Для повышения верхней границы воспроизводимых частот подвижная система должна быть как можно легче, но при этом растёт частота основного резонанса. Для её снижения придётся увеличивать гибкость повеса подвижной системы, но при этом растёт эквивалентный объём. Диффузор должен быть не только лёгким, но и жёстким, поэтому приходится экспериментировать с его материалом и формой, а это влияет на диаграмму направленности… Чаще всего конструкцию приходится пересматривать не один раз, прежде чем результат удовлетворит разработчиков.

Неспроста широкополосник второго поколения LFR 80 кардинально отличается от предшественника FR 80. И разница не только в букве — за исключением магнитной системы изменилось всё.

В документации LFR 80 скромно назван full range driver. Широкополосный, типа… Ага, от 150 Гц до 37 кГц. Соотношений крайних частот 247, это уже практически 8 октав (для них соотношение крайних часто будет 256).

Тест широкополосной акустики BLAM LFR 80

Защитная сетка надёжно зафиксирована. Диффузор динамика выполнен из сотового композита на основе стекловолокна и связующего. Такая конструкция обеспечивает оптимальное сочетание жёсткости и демпфирования. Жёсткий алюминиевый пылезащитный колпачок выравнивает АЧХ на верхнем конце рабочего диапазона. Ширина подвеса 5 мм, линейный ход диффузора заявлен небольшой — 1 мм

Тест широкополосной акустики BLAM LFR 80

Ромбические «соты» диффузора на просвет

Тест широкополосной акустики BLAM LFR 80

Ажурная корзина с пятью спиральными спицами — литьё из алюминиевого сплава, плюс антирезонансное покрытие. Не звенит. Вентилируемая магнитная система выполнена на основе кольцевого неодимового магнита диаметром 50 мм, центральный керн снабжён медным кольцом, подавляющим вихревые токи — это снижает уровень третьей гармоники. Диаметр звуковой катушки не совсем типичный для этого калибра — 20 мм, высота — 5,9 мм, она намотана на алюминиевом каркасе. Поскольку геометрия магнитной системы оптимизирована для получения наибольшей линейности поля, применена центрирующая шайба Nomex тарельчатой формы

Тест широкополосной акустики BLAM LFR 80

Из-за довольно глубокого диффузора и внушительной магнитной системы монтажная глубина на уровне более крупных головок. Терминалы с винтовым креплением под «лопаточки» расположены на жёсткой монтажной колодке из пластика, подводящие проводники свободные

ИЗМЕРЕНИЯ

Техническая информация сосредоточена на упаковочной коробке и в инструкции. Номинальная мощность 25 Вт, пиковая — 100 Вт. Остальное мы можем измерить и сравнить с заявкой:

Заявка Факт
Xmax, мм 1
Z, Ом 3 3
RE, Ом 3,0 3,1
FS, Гц 151,75 145,9
VAS, л 0,53 0,88
QTS 0,52 0,46
QMS 3,47 4,8
QES 0,61 0,5
B*l, Тл*м 3,42 3,2
dBSPL, дБ/Вт/м 86,7 89,4
MMS, г 2,49 1,72
L1kHz, мГн 0,017 0,39
L10kHz, мГн 0,117 0,07

Совпадение хорошее, некоторые отклонения даже в лучшую сторону — например, частота резонанса или полная добротность. Подвижная система легче, но подвес мягче — поэтому частота резонанса несколько снизилась, а чувствительность оказалась заметно выше.

Тест широкополосной акустики BLAM LFR 80

Обратите внимание: кольцо Фарадея практически исключает рост импеданса, это упрощает расчёт и настройку пассивного кроссовера (если такая идея придёт в голову) — и, как минимум, облегчает работу усилителя. Ни одного всплеска — значит, нет и паразитных резонансов

Тест широкополосной акустики BLAM LFR 80

Чувствительность по диапазону в среднем 89 дБ, АЧХ по оси — на удивление ровная, это говорит о том, что поршневой режим работы сохраняется в очень широком диапазоне — это существенно для Hi-Res. Подъём осевой АЧХ на высоких частотах — результат работы жёсткого колпачка. Хотя по оси излучения головка забирается явно выше 22,5 кГц (это предел измерений нашей аппаратуры), на угловых АЧХ появляется провал в области 5 кГц. Это следствие формы диффузора — он довольно глубокий, и даже при столь скромном диаметре влияние интерференции на диаграмму направленности в ближней зоне хорошо заметно. Ранний спад отдачи на низких частотах обусловлен пониженной полной добротностью

Тест широкополосной акустики BLAM LFR 80

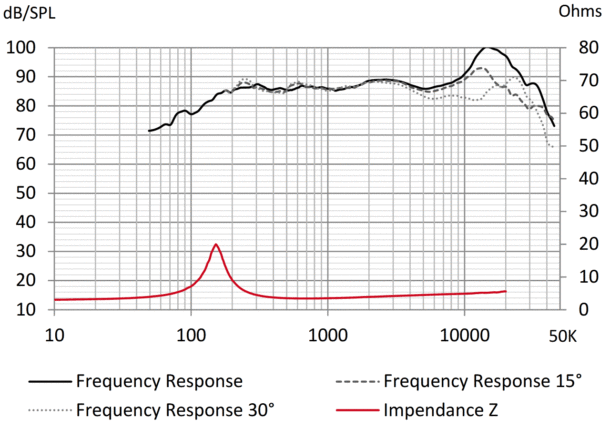

Усреднённая осевая АЧХ серийных головок из фирменной документации. АЧХ под углом 15 градусов мы не снимали, поэтому сравнивать можно только «тридцатиградусные» — а они весьма сходны (учтите разный масштаб графиков)

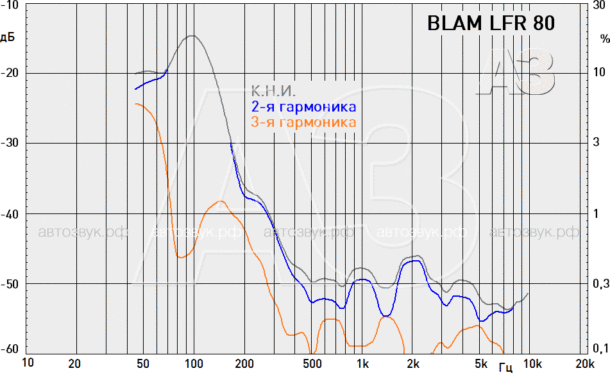

Зависимость уровня гармонических искажений от частоты сигнала подскажет, где лучше делать частоту раздела

Тест широкополосной акустики BLAM LFR 80

Искажения представлены в основном «музыкальной» второй гармоникой, кольцо Фарадея работает отлично. Уровень третьей гармоники в среднем на 10 дБ ниже, и она проявляется лишь на нерабочих частотах ниже резонансной. Однако на частотах ниже 300 Гц общий уровень гармоник возрастает лавинообразно — сказывается небольшой линейный ход диффузора, поэтому частоту раздела следует выбирать исходя из этого обстоятельства

РЕКОМЕНДАЦИИ И ОПЫТ

Звучание хорошо сбалансировано, направленность немного выражена — лучше всего ориентировать головку чуть в сторону, так тональный баланс ровнее. И, кстати, слушателям от среднего возраста и старше придётся по душе «приподнятый» высокочастотный диапазон — своего рода компенсация возрастных изменений слуха. Сама концепция сверхширокополосного излучателя предполагает отсутствие твитеров, поэтому ориентации нужно уделить максимум внимания. Применительно к салону автомобиля — проще всего нацелить ближний динамик на соседа, а затем уточнить направление.

Звучание инструментов в среднем и верхнем регистре абсолютно натуральное. Лёгкий и жёсткий диффузор способствует отличной прорисовке среднечастотного диапазона: детально и ярко, за счёт выраженного подъёма высоких частот — акустическая гитара великолепна. Низкочастотный диапазон ограничен линейным ходом диффузора, заявка на 150 Гц выглядит излишне оптимистичной. При такой настройке искажения на НЧ заметны уже при средней громкости, поэтому нижнюю границу диапазона в настройках следует выбирать выше — примерно 200—250 Гц при допустимом уровне искажений 1-2% и 450—500 Гц при допустимом уровне искажений 0,3% (см. график искажений).

Поскольку динамики отличаются невысокой полной добротностью, им желательно акустическое оформление. Инструкция рекомендует ЗЯ полным объёмом 0,3—0,5  л, и при частоте среза ФВЧ выше 400 Гц его объём на результат практически не влияет.

МЁД & ДЁГОТЬ

Лаборатория Бонневилля опять подарила нам отличный динамик для систем Hi-Res Audio. Прекрасная проработка инструментов и вокала — специально для аудиосистем высочайшего уровня, поэтому все остальные компоненты аудиотракта должны ему соответствовать. Действительно живое (LIVE) звучание, особенно рекомендуется поклонникам акустических жанров и джаза. Недостатки — не обнаружены, не требовать же бас от таких малышей. Одним словом, прекрасное дополнение для полноценной трёхполосной системы или замена твитеров в двухплосной (естественно, с соответствующей настройкой).

Цена вопроса: 19 990 руб.




У нас в каталоге:




Источник: Журнал «Автозвук»
