Тест рупорного твитера Pioneer TS-B1010PRO



Серия динамиков Pioneer Reference for Open Show (PRO) разработана специально для тех, кто хочет добиться серьезных уровней звукового давления. В процессе создания серии Pioneer PRO учтён многолетний успешный опыт участия в соревнованиях по высокому звуковому давлению (SPL). Новая серия акустики в первую очередь предназначена для повседневных громких аудиосистем, но и участие в соревнованиях не исключается.

Тест рупорного твитера Pioneer TS-B1010PRO

ОРУЖИЕ САМУРАЯ

В линейку PRO входит две серии – Samurai и Shuriken. Сегодня мы знакомимся с «Сюрикеном» Pioneer TS-B1010PRO. Помимо него в серию входят среднечастотные динамики Pioneer TS-M1610PRO (6,5 дюймов) и TS-M2010PRO (8 дюймов), а также 12-дюймовый сабвуфер Pioneer TS-W3010PRO, которые можно собрать и использовать как по отдельности, так и совместно — получив при этом впечатляющее звучание без значительных финансовых вложений.

Тест рупорного твитера Pioneer TS-B1010PRO Тест рупорного твитера Pioneer TS-B1010PRO

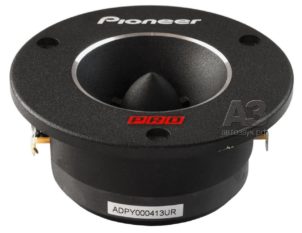

Этот высокоэффективный высокочастотный динамик размером 10 см выполнен в алюминиевом литом корпусе и комплектуется уже установленным фильтрующим конденсатором (в состоянии поставки зафиксирован липкой лентой)

Тест рупорного твитера Pioneer TS-B1010PRO Тест рупорного твитера Pioneer TS-B1010PRO

В магнитной системе применён ферритовый магнит, алюминиевая звуковая катушка с обмоткой CCAW связана с легкой и жесткой титановой диафрагмой. Тело Венте на трёх пилонах позволяет скрепить всю конструкцию одним болтом

Строгое научное название излучателей такого типа – компрессионные. Рупор же осуществляет согласование звукового давления в предрупорной камере с окружающей средой. В этой конструкции малый объём предрупорной камеры, образованной профилем диафрагмы, обеспечивает высокую чувствительность, с которой высокое звуковое давление развивается даже с усилителями умеренной мощности.

Тест рупорного твитера Pioneer TS-B1010PRO Тест рупорного твитера Pioneer TS-B1010PRO

Pioneer TS-B1010PRO поставляется с надёжно припаянным фильтрующим конденсатором ёмкостью 3,3 мкФ — это обеспечивает частоту среза 12 кГц «по электричеству». Но, как выяснилось при измерениях, ёмкость этого конденсатора выбрана с учётом реальных акустических свойств излучателя, и он ещё корректирует АЧХ

Тест рупорного твитера Pioneer TS-B1010PRO

Динамики имеют малую установочную глубину, небольшой вес, они максимально просты в установке и не создадут большую нагрузку на двери

ИЗМЕРЕНИЯ

Заявленные характеристики впечатляют:

  • Частотный диапазон: 3000 — 29 000 Гц
  • Чувствительность: 101 дБ.
  • Мощность номинальная/максимальная: 50 Вт/150 Вт
  • Сопротивление: 4 Ом

Это мы сейчас и проверим: кроме мощности, естественно, задача извлечь «волшебный белый дым» из динамиков перед нами не стоит.

Тест рупорного твитера Pioneer TS-B1010PRO

Импеданс изменяется в весьма небольших пределах, индуктивность звуковой катушки низкая, менее 100 микрогенри. И обычная для рупорных излучателей «гребёнка» тоже очень скромная, предрупорная камера хорошо согласована со средой совместной работой рупора и тела Венте

Параметры Тиля-Смолла

FS, Гц 3513
RE, Ом 3,6
Z, Ом 4
QMS 0,19
QES 0,60
QTS 0,14
L1кГц, мГн 0,050
L10кГц, мГн 0,025

Тест рупорного твитера Pioneer TS-B1010PRO

Волнообразная АЧХ — фамильная черта рупорных излучателей, её никто не отменял. Как, впрочем, и весьма выраженную направленность излучения. Фильтр 1 порядка, формально настроенный на 12 кГц, основательно корректирует АЧХ в полосе 5-10 кГц. И, похоже, это основная его задача: спад АЧХ ниже 3 кГц обусловлен в основном акустическим оформлением (рупором), подключение конденсатора мало что изменяет

ЛИЧНЫЙ ОПЫТ

Моё нелестное мнение о «рупорах» пришлось срочно менять. Звучание Pioneer TS-B1010PRO громкое, яркое, довольно ровное — несмотря на рупорное оформление. Они именно играют, а не «орут», как это нередко бывает с рупорами упрощённой конфигурации. Здесь же экспоненциальное расширение сечения пары «рупор-тело Венте» рассчитано идеально — отсюда и минимум артефактов в звучании (участок 3—5 кГц). Впрочем, и это можно преодолеть, настроив кроссовер в усилителе на 4—5 кГц (конденсатор при этом остаётся).

Направленность довольно заметна, наилучшие результаты достигаются в пределах 15 градусов от оси излучения, дальше уровень «воздуха» заметно снижается. Но наиболее информативный диапазон до 10 кГц отыгрывается великолепно практически по всему фронту, независимо от положения слушателя.

Конструкция основательная, при этом довольно компактная и не слишком тяжёлая, качество исполнения высокое – надписи, проточка. Эстетика в Open Air не последнее дело. Но клеммочку на свободный вывод конденсатора не мешает поставить, чтобы упростить подключение. Впрочем, это решается одним движением паяльника.

МЁД И ДЁГОТЬ

Кроме уже упомянутого замечания насчёт «голого» вывода конденсатора придраться больше не к чему – хотя положение и обязывает. В остатке — сплошные плюсы: высокая чувствительность, музыкальное звучание, относительная компактность и демократичная цена. Высокочастотные рупорные излучатели Pioneer TS-B1010PRO можно применить как в громких повседневных аудиосистемах, так и в соревновательных инсталляциях — вопрос только в количестве.

Цена вопроса: 2 190 руб. (за пару)




У нас в каталоге:




Источник: Журнал «Автозвук»
