Тест компонентной акустики CDT HD-625 SD



Эту акустику на тест мы ждали давно — особенно после того, как в редакцию стали поступать «просьбы трудящихся» провести детальный тест. И вот появилась возможность близкого знакомства.

Тест компонентной акустики CDT HD-625 SD

ТРАДИЦИЯ ТАКАЯ

Акустика входит в состав верхней линейки CDT, и выполнена очень и очень добротно. Обнаружен и её далёкий предок, с которого всё начиналось (ссылка в конце). Это не конструктор из готовых корзин, магнитов и диффузоров, практически все элементы оригинальные. Решения классические: целлюлозный диффузор мидбаса с демпфированием, текстильный купол твитера и ставший уже традицией фирмы кроссовер с эллиптическим фильтром и возможностью подключения дополнительного «твитера образа» WS-100i. В результате получился комплект отличной акустики с превосходным и очень музыкальным звучанием. Максимальная мощность заявлена 180 Вт, диапазон воспроизводимых частот от 60 Гц до 20 кГц.

Тест компонентной акустики CDT HD-625 SD

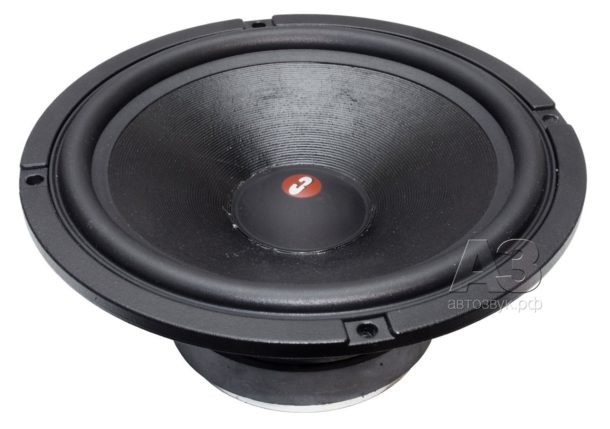

Диффузор мидбаса отформован из целлюлозной массы (на вид — с добавками натуральных волокон, но подробную информацию найти не удалось), довольно толстый, но лёгкий. На лицевой стороне нанесено полимерное покрытие — это и защита от влаги, и демпфирование. Получившийся композит лёгкий и жёсткий — и, что не менее важно, музыкальный. Диаметр звуковой катушки 38 мм, защитный колпачок из мягкого полипропилена того же диаметра

Тест компонентной акустики CDT HD-625 SD

Массивный литой диффузородержатель удерживает вентилируемую магнитную систему увеличенного диаметра. Гибкость подвижной системы определяет крупная и умеренно жёсткая центрирующая шайба, верхний подвес мягкий. Гибкие выводы звуковой катушки изолированы — это хорошо видно на следующем фото

Тест компонентной акустики CDT HD-625 SD

Несмотря на мощную магнитную систему, монтажная глубина лишь на несколько миллиметров больше среднестатистической. Но и про вентиляцию забывать не нужно

Тест компонентной акустики CDT HD-625 SD Тест компонентной акустики CDT HD-625 SD

В твитере применён купол диаметром 24 мм из полупрозрачного шёлка с пропиткой. Сетка несъёмная, в её ячейки вставляется комплектный ключ, позволяющий повернуть твитер и извлечь его из чашки

Тест компонентной акустики CDT HD-625 SD Тест компонентной акустики CDT HD-625 SD

В комплект входит косое кольцо для врезки под углом и чашки для установки на поверхность — тоже под углом

Тест компонентной акустики CDT HD-625 SD Тест компонентной акустики CDT HD-625 SD

Кроссовер смонтирован в корпусе из пластика ABS и закрыт прозрачной крышкой. Структура кроссовера с ходу не определяется, пришлось извлечь плату и восстановить схему по монтажу — результат немало удивил

Тест компонентной акустики CDT HD-625 SD

Для мидбаса предусмотрен переключаемый ФНЧ первого порядка с компенсацией индуктивности (катушка с отводом L3, конденсаторC5 и резистор R7). Для твитеров — сложный ФВЧ (эллиптический C1C2C3L1) с низкодобротным режекторным фильтром (L2C4R1), настроенным на область ниже 10 кГц. Оба твитера защищены от перегрузок, регулировка уровня основного твитера не предусмотрена. Для дополнительного «твитера образа» предусмотрен аттенюатор (L-pad), поэтому при переключениях нагрузка фильтра постоянная, форма АЧХ и частота среза не изменяются

ИЗМЕРЕНИЯ

В этот раз отступим от протокола и начнём измерения с кроссовера — его, мягко говоря, непривычная схема наводит на размышления. Это «ж-ж-ж-ж» неспроста…

Тест компонентной акустики CDT HD-625 SD

АЧХ кроссовера по напряжению с подключенными компонентами. У мидбаса традиционный ФНЧ первого порядка с частичной компенсацией индуктивности, поэтому имеем плавный спад, начинающийся от 300 Гц. Скоро мы убедимся, что это сделано с умыслом, а не «само получилось». ФВЧ твитера отличается грамотно сделанным аттенюатором, не влияющим на форму АЧХ фильтра

ФНЧ мидбаса оказался с секретом — переключение индуктивности фильтра на частоту среза практически не влияет: малозаметный сдвиг происходит благодаря изменению затухания на средних частотах, так что это можно использовать как альтернативу эквалайзеру. Сигнал на основном и дополнительном твитере отличается только уровнем (фильтр-то общий), совместная работа эллиптического и режекторного фильтра формирует крутой спад АЧХ и аккуратную «полку» от 3 до 10 кГц.

Тест компонентной акустики CDT HD-625 SD

Малозаметный резонансный пик указывает на основательное феррожидкостное демпфирование твитера. Индуктивность мидбаса сравнительно невелика, поэтому её компенсация в кроссовере не вызвала затруднений

Параметры Тиля-Смолла
Мидбас Твитер
FS, Гц 64,7 2447
dBSPL 89,8
VAS, л 15,0
Re, Ом 4,1 5,0
QTS 0,60 0,10
QMS 5,36 0,12
QES 0,68 0,66
B×l, T*m 5,32
MMS, г 11,52
L1kHz, мГн 0,217 0,098
L10kHz, мГн 0,148 0,035

Электромеханические параметры мидбаса вполне обычные для «дверных» динамиков — умеренная механическая и невысокая полная добротность, средний эквивалентный объём и удачная частота основного механического резонанса при достаточно лёгкой подвижной системе. А твитер удивил — весьма высокая для такого калибра частота резонанса при крайне низкой добротности привели к тому, что на АЧХ резонанс просто-напросто не виден.

Тест компонентной акустики CDT HD-625 SD

Картина для калибра 6,5 дюймов типичная: вблизи 1 кГц есть заметное «волнение» АЧХ, вероятнее всего «колпачкового» происхождения. Выше 2 кГц осевая АЧХ вновь становится гладкой и простирается до 8-9 кГц. Результат достойный, но нам интереснее угловые АЧХ. Под углом 30 градусов отдача на верхней середине снижается, но вид АЧХ изменяется мало — у динамика хорошая дисперсия, в этом определённо «виноват» крупный пылезащитный колпачок. Впрочем, под углом 50 градусов его возможности иссякают, и спад АЧХ начинается от 2,5 кГц. На низких частотах кривая идёт прогнозируемо гладко и плавно

Тест компонентной акустики CDT HD-625 SD

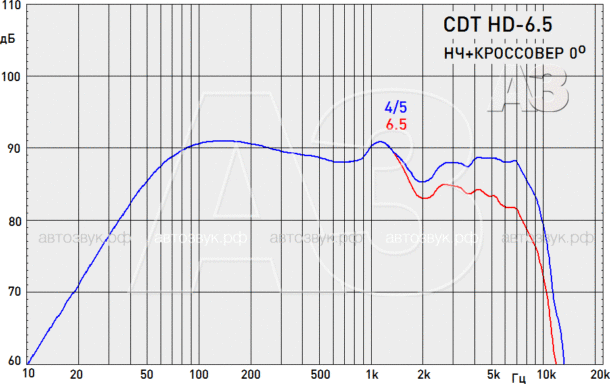

Переключение ФНЧ кроссовера изменяет отдачу мидбаса на верхней середине на 4-5 дБ, изменение частоты среза по звуковому давлению и вовсе незаметно

Тест компонентной акустики CDT HD-625 SD

Чувствительность твитера «в максимуме» на пару децибел выше, чем у мидбаса, и он отличается завидной дисперсией — даже под углом 50 градусов. В диапазоне углов от 0 до 30 градусов на АЧХ присутствует «выхлоп» на 12 кГц, с которым не справляется и кроссовер — но звучания это не портит. Кроссовер согласует отдачу твитера с мидбасом, но при необходимости ввести дополнительное затухание можно воспользоваться выходом image tweeter — АЧХ будет равномерно смещаться с шагом 1,5-2 дБ

Искажения в характерных частотных полосах при звуковом давлении 90 дБ (1 м).

100 — 300 Гц 1,0%
300 — 1000 Гц 1,3%
1 — 3 кГц 0,7%
3 — 10 кГц 0,18%

ЛИЧНЫЙ ОПЫТ

Как обычно, для прослушивания использовался приличный домашний комплект: усилитель и CD-проигрыватель. Отмечена хорошая дисперсия излучателей — тональный баланс от разворота динамиков зависел слабо. Середина диапазона детальная, хорошо проработан нижний бас, прекрасно воспроизводится «панчевый» средний бас, высокие частоты яркие и прозрачные. Общий звуковой почерк ровный и слитный, как у хорошей домашней акустики. К тому же и кроссовер сделан «как надо» — твитеры отлично согласованы с мидбасовыми динамиками — звучание остаётся цельным и слитным при любом варианте настройки кроссовера. Переключение ФНЧ позволяет чуть приглушить середину и несколько изменить характер звучания. Общее впечатление: акустика звучит точно, корректно и детально, не совсем нейтрально — но очень душевно.

МЁД & ДЁГОТЬ

Комплект со своим характерным звуковым почерком, голосистый и музыкальный. Цена не копеечная, но не напрягает. Штатный кроссовер великолепно оптимизирован под используемые головки и прекрасно справляется со своей работой, так что серьёзных оснований для «поканалки» нет — разве что звуковую сцену процессором выстроить. Немалый плюс — широкая дисперсия излучателей, всем будет слышно хорошо.

Цена вопроса: 14 000 руб.
