Тест компонентной акустической системы GROUND ZERO GZRC 165 Anniversary

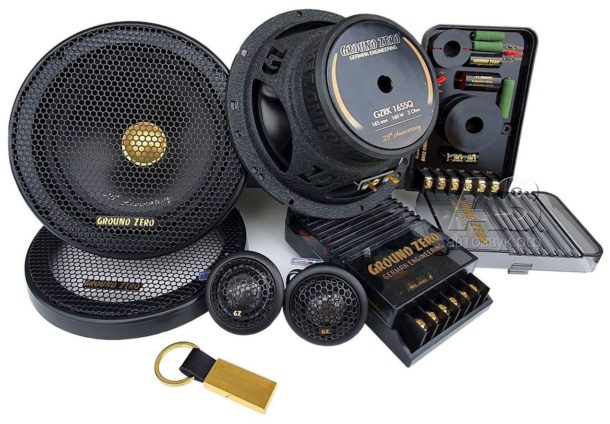

К четвертьвековому юбилею компании GROUND ZERO выпущена лимитированная серия двухполосной компонентной акустики GZRC 165 ANNIVERSARY-25. Это юбилейная версия модели GZRC 165.2SQ из серии Radioactive, популярной у поклонников качественного звука. Отличается она от базовой «золотым» дизайном компонентов, 28-мм твитером (у базовой версии 25 мм), кроссоверами на заказных конденсаторах Mundorf.

Тест компонентной акустической системы GROUND ZERO GZRC 165 Anniversary

Есть чем похвастать и помимо юбилейного дизайна. Импеданс комплекта 3 Ом, это даёт ощутимый прирост чувствительности — она составляет 90 дБ/Вт/м. Номинальная мощность 130 Вт, пиковая — 200 Вт. Конструктивное исполнение всех компонентов исключительно надёжное и аккуратное, так что не будем ходить вокруг да около, а займёмся делом.

Тест компонентной акустической системы GROUND ZERO GZRC 165 Anniversary

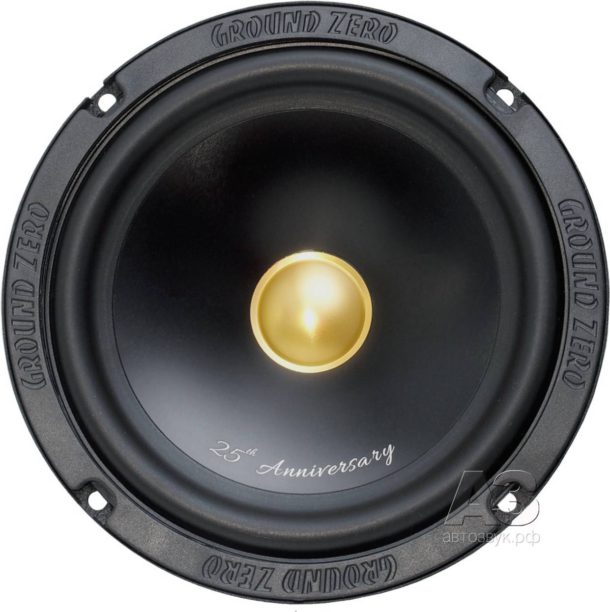

Профиль алюминиевого диффузора НЧ-динамика GZRK-165SQ 25th калибром 165 мм оптимизирован в комплексе Klippel. Диффузор анодирован в чёрный цвет, на него нанесён «опознавательный знак» юбилея. Фланец снабжён накладкой, в комплект входит защитная сетка (фото в заголовке)

Тест компонентной акустической системы GROUND ZERO GZRC 165 Anniversary

Корзина — стальная штампованная с просечными буквами GZ и антирезонансным покрытием. Магнитная система вентилируемая, ферритовый магнит защищён резиновым кожухом

Тест компонентной акустической системы GROUND ZERO GZRC 165 Anniversary

Габаритные размеры стандартные, монтажная глубина обычная

Тест компонентной акустической системы GROUND ZERO GZRC 165 Anniversary

ВЧ-динамик GZUT 28SQ 25th оснащён шёлковым куполом диаметром 28 мм, крупноячеистая сетка несъёмная. Гибкие выводы снабжены лопаточками. Крепление излучателя в чашке байонетное («вставил-повернул»)

Тест компонентной акустической системы GROUND ZERO GZRC 165 Anniversary

Подкупольное пространство заглушено, в отверстии неодимовой магнитной системы виден демпфер из волокнистого синтетического материала

Тест компонентной акустической системы GROUND ZERO GZRC 165 Anniversary

Габариты твитера в чашке и без

Тест компонентной акустической системы GROUND ZERO GZRC 165 Anniversary

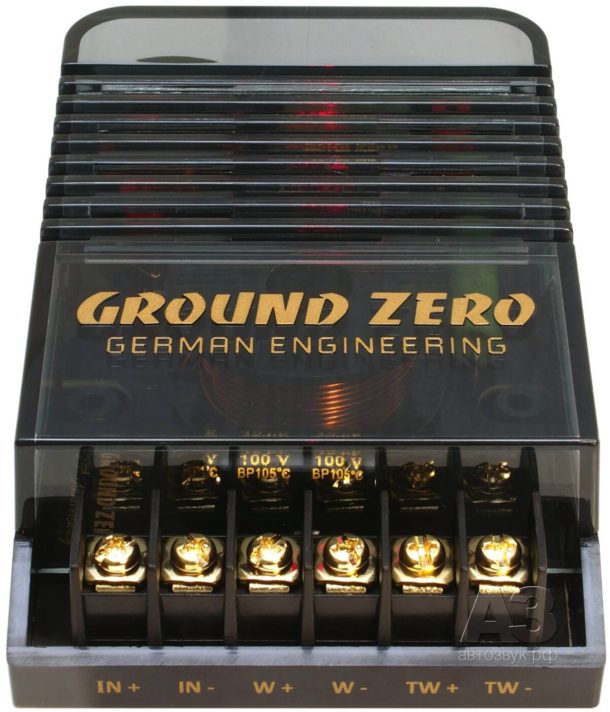

Кроссовер снабжён винтовыми клеммами, крышка хорошо фиксируется и снимается без усилий. О креплении придётся подумать при установке, монтажные отверстия не предусмотрены

Тест компонентной акустической системы GROUND ZERO GZRC 165 Anniversary

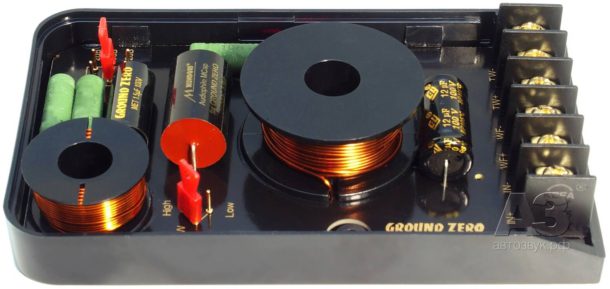

Кроссовер выполнен на катушках без сердечников и укомплектован заказными конденсаторами Mundorf. Оба фильтра — второго порядка, частота раздела по заявке 3700 Гц. Уровень сигнала и поведение фильтра ВЧ регулируются надёжно фиксируемыми джамперами, при измерениях уточним

Плата кроссовера засажена в корпус основательно и держится на защёлках, снять её без повреждений — нереально. Для бэк-инжениринга воспользуемся омметром, опытом и здравым смыслом.

Тест компонентной акустической системы GROUND ZERO GZRC 165 Anniversary

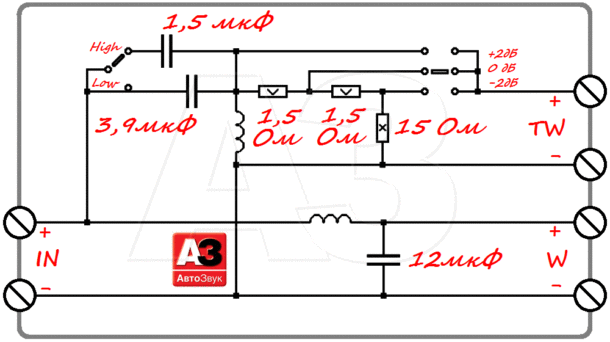

Вот что получилось. Фильтр НЧ — классический, без «лишних» деталей. В фильтре ВЧ переключается ёмкость, что, по идее, частоту среза изменяет мало, но влияет на добротность фильтра — следовательно, и на поведение АЧХ в этой зоне. Проверим. Уровень пищалки регулируется не последовательно включенными резисторами, а полноценным аттенюатором (L-pad). В результате частота среза не плавает, как в бюджетных изделиях, а остаётся постоянной

ИЗМЕРЕНИЯ

Диапазон воспроизводимых частот по заявке 35 Гц — 25 кГц, чувствительность 90 дБ, импеданс 3 Ом. Номинальная мощность 130 Вт, максимальная — 200 Вт.

Как обычно, начинаем со снятия Z-характеристики, затем — акустические измерения.

Тест компонентной акустической системы GROUND ZERO GZRC 165 Anniversary

Импедансные кривые могут рассказать о многом. Импеданс НЧ динамика незначительно растёт с частотой (кольцо Фарадея?), поэтому индуктивность звуковой катушки в кроссовере не стали компенсировать. ВЧ головка хорошо задемпфирована акустически, её Z-характеристика ровная и с небольшим выбросом

GZRK 165SQ GZUT 28SQ
RE, Ом 2,8 3,2
FS, Гц 60,5 1310
dBSPL, дБ/вт/м 89,9
VAS, л 12,22
QTS 0,60 1,25
QMS 4,27 2,73
QES 0,69 2,30
B*L, Тл*м 4,6280
MMS, г 13,9

Тест компонентной акустической системы GROUND ZERO GZRC 165 Anniversary

Характеристики направленности НЧ головки традиционные для такого калибра, выше 2 кГц дисперсия ухудшается. Можно отметить ранний спад АЧХ на низких частотах (следствие умеренной добротности) и малую неравномерность на средних частотах

Тест компонентной акустической системы GROUND ZERO GZRC 165 Anniversary

С кроссовером угловые АЧХ сближаются

Тест компонентной акустической системы GROUND ZERO GZRC 165 Anniversary

Хотя частота резонанса ВЧ излучателя 1310 Гц, ниже 3 кГц неравномерность АЧХ значительная, крупный купол вносит свой вклад. Поэтому частота раздела штатного кроссовера 3700 Гц выбрана неспроста, с ним картина аккуратнее. Переключатель High-Low влияет на ход АЧХ вблизи частоты среза, другими словами — регулирует «яркость» звучания

Ну и, наконец, про искажения, они вполне типичные для диффузорных головок, относительно низкие и звучание отнюдь не портят. Искажения измерены в характерных частотных полосах при звуковом давлении 90 дБ (1 м).

100 — 300 Гц 1,1%
300 — 1000 Гц 0,68%
1 — 3 кГц 0,81%
3 — 10 кГц 0,23%

ЛИЧНЫЙ ОПЫТ

Как обычно, для прослушивания использовался приличный домашний комплект: усилитель и CD-проигрыватель со стопкой тестовых дисков всевозможных жанров. Первая фаза прослушивания, в положении тестовых боксов «по домашнему» показала яркий тональный баланс с некоторым избытком верхних частот: мои любимые I Was Made For Loving You и Highway To Hell звучали несколько легкомысленно, пришлось переставить перемычку кроссовера в Low. Середина диапазона детальная, отлично проработан нижний бас, прекрасно воспроизводится «панчевый» средний бас. Рок и блюз звучат фундаментально, и вообще — звучание запоминающееся и сочное, в традициях Ground Zero. При установке и настройке стоит попробовать разные варианты относительной полярности мидбаса и ориентации твитера (но не сильно отклоняясь от прямого направления). Желательно — с контролем АЧХ в точке прослушивания.

МЁД & ДЁГОТЬ

Яркое и запоминающееся фирменное звучание Ground Zero за разумную цену — не забывайте, тираж ограничен. К тому же в качестве «вишенки на торт» предлагается коллекционный юбилейный брелок. А если серьёзно — конструкция надёжная и продуманная, кроссовер великолепно оптимизирован под используемые головки и справляется со своей работой на «пять с плюсом». Сплошные плюсы, но есть и маленькая ложечка дёгтя: крепление кроссовера не продумано, придётся импровизировать.

Цена вопроса: 19 990 руб.
