Не с нуля, но по-новому
Тест 2-полосных компонентных акустических систем АК


Насчёт акустики Урал меня спрашивали часто, но так уж вышло, что до лаборатории она так и не добралась. А недавно в стане «Русского звука» наметились перемены – АК было решено превратить из рядовой серии в отдельный самостоятельный бренд. Волею случая у меня в руках оказался комплект новой акустики из пилотной партии, который предстояло изучить во всех деталях. Причём название самой модели нигде не указывается, на коробке и в описании так и значится – просто «АК».

В конструкции новых АК можно обнаружить черты популярных Урал АК-74С, но, как утверждают в компании, сравнивать их не нужно, динамики совершенно другие. Что ж, и не буду, потому как прежнюю акустику разбирать не доводилось, а делать выводы заочно я не умею. Новый же комплект изучу во всех подробностях, и на самом деле неважно, окажется ли он похож на предшественника. Цена новинки – 4990 рублей.



Первое знакомство, конструкция

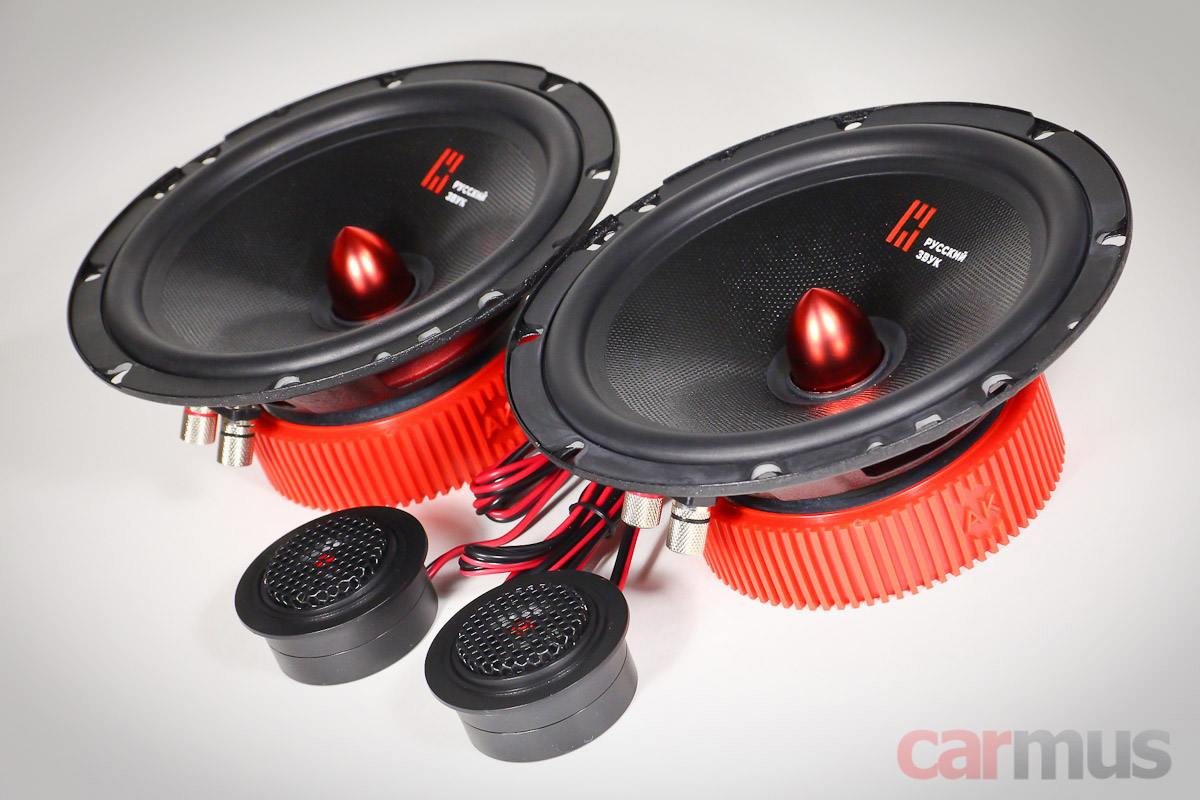

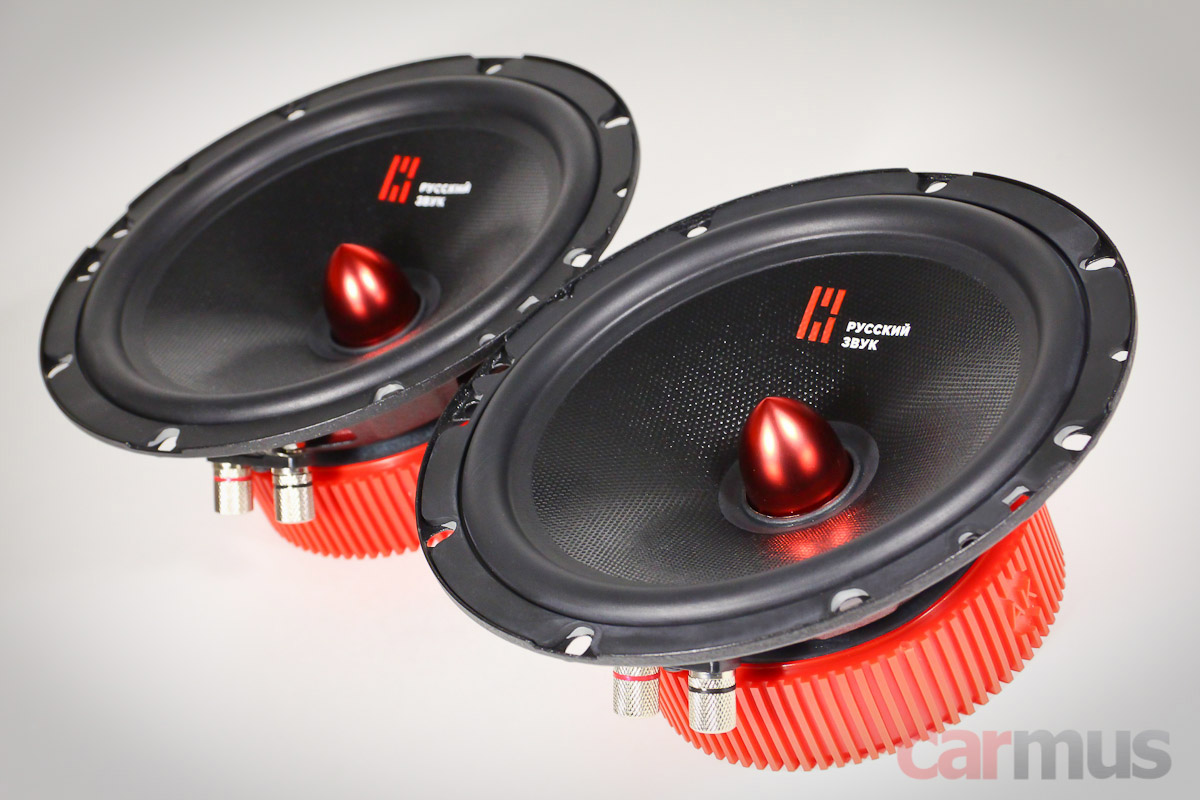

Над имиджем новой акустики явно потрудились: красный цвет, слоган «Русский звук» и всё такое – на витрине такой комплект сразу обратит на себя внимание. Но внешнюю сторону оставлю обзорщикам-ютуберам, мне интересней техническая сторона. Начну с мидбасовых динамиков.

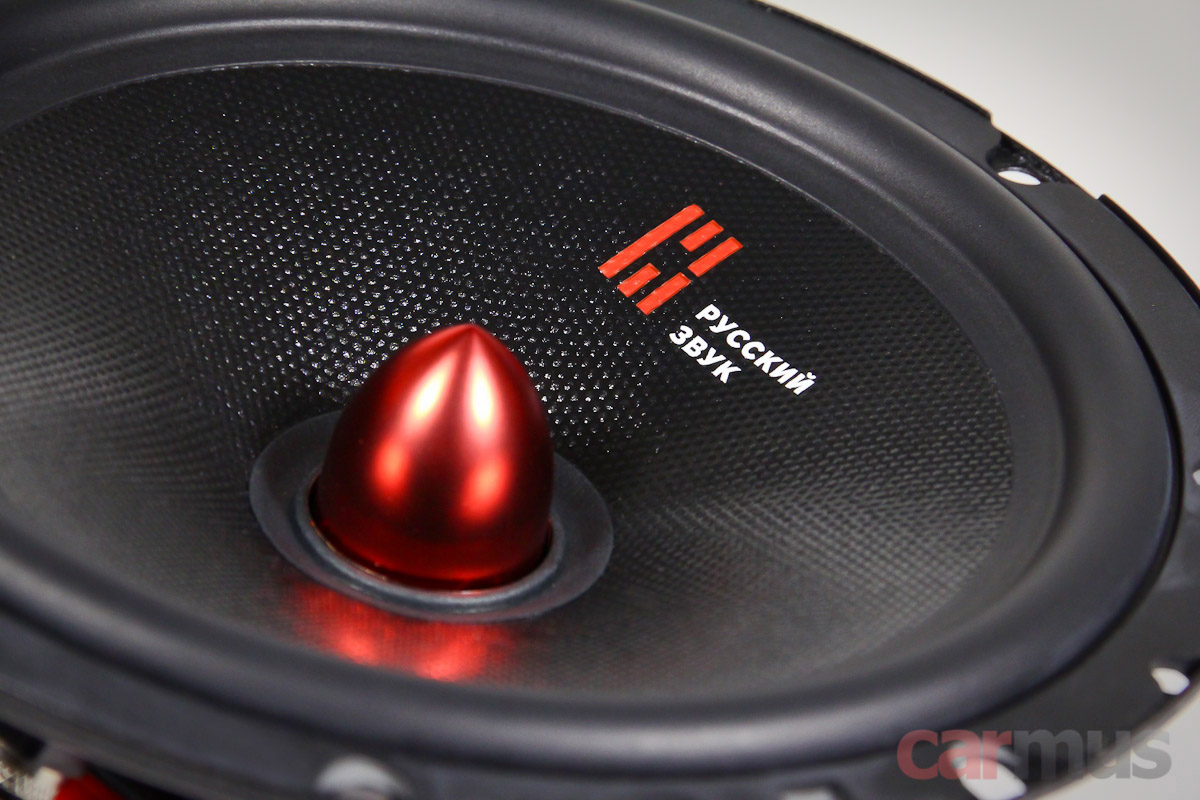

Диффузоры – целлюлозный композит с защитным покрытием лицевой стороны. Плюс в описании заявлено тканевое армирование. Конусы довольно жёсткие и, как потом показали измерения, подвижка тут ни разу не тяжёлая.



Динамики построены на штампованных корзинах с антирезонансным покрытием. Собственно, они перешли в новую акустику от тех же Урал АК-74С, менять их необходимости не было.

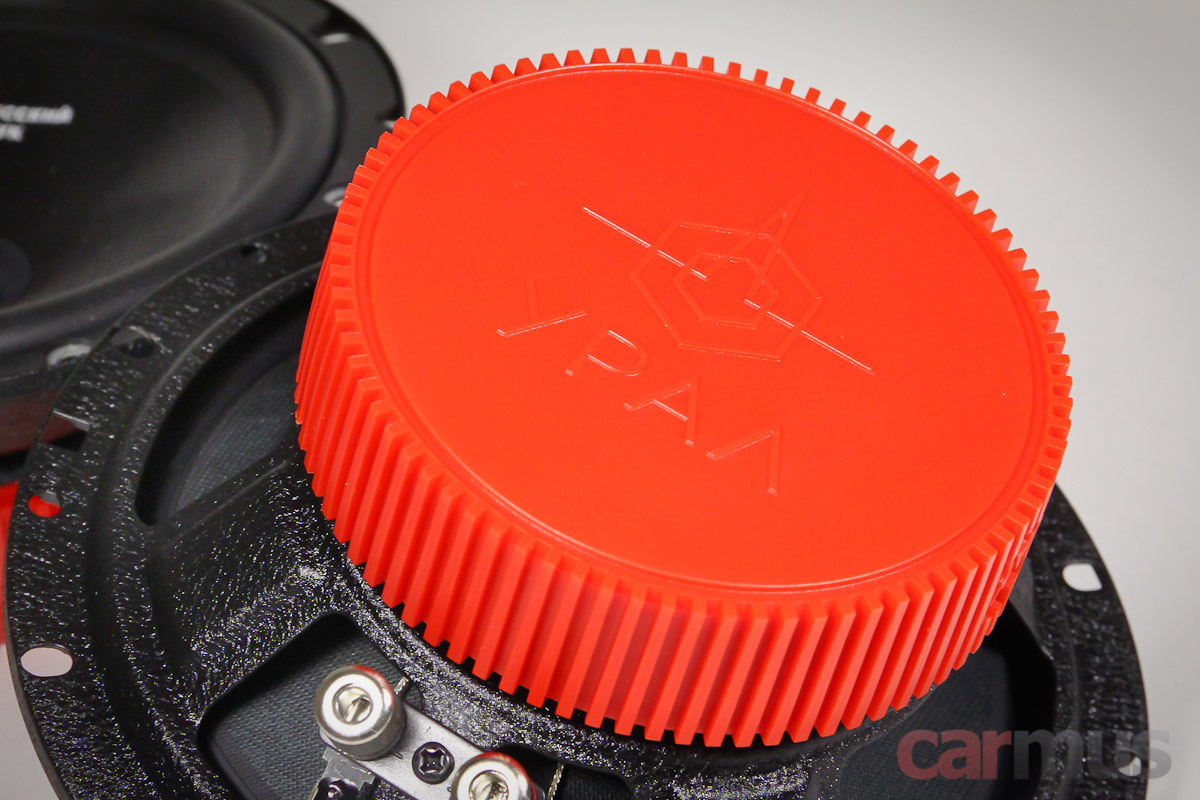

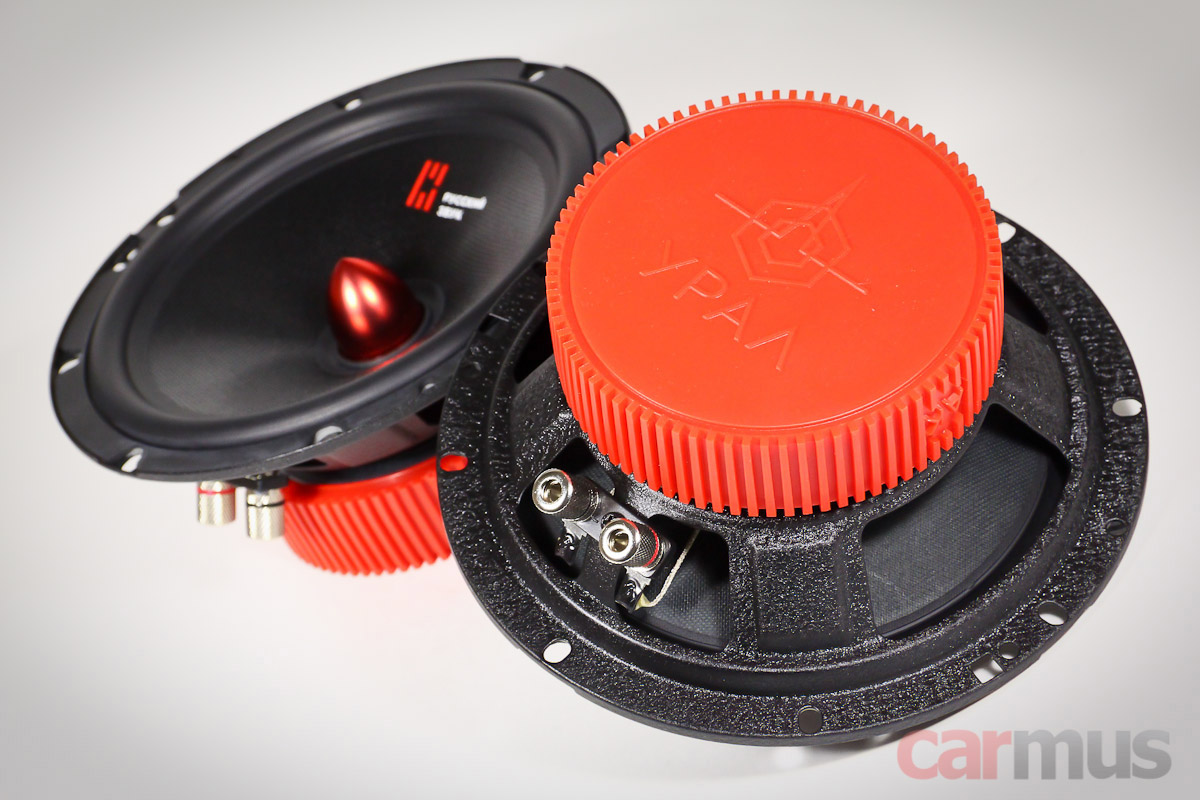

Магнитные системы закрыты довольно жёсткими пластиковыми кожухами. Хоть АК и позиционируется как самостоятельный бренд, забывать об Урале никто не собирается.

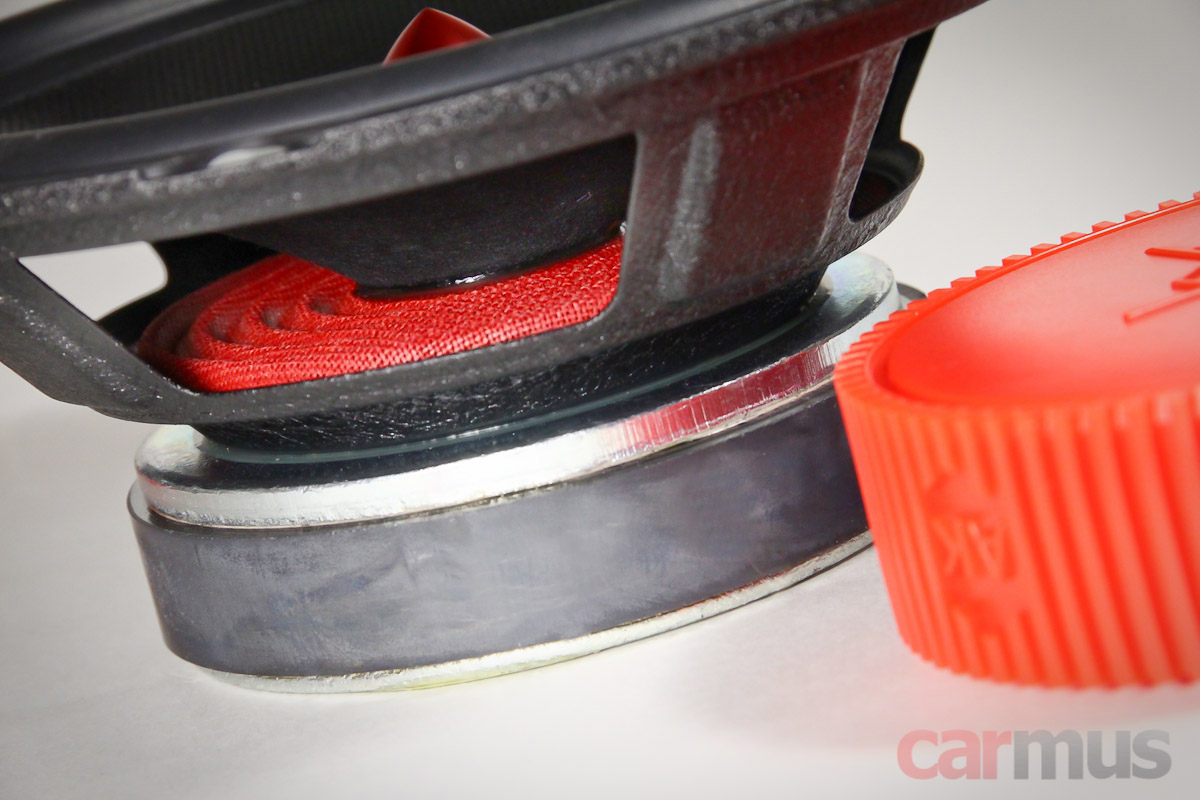

Вообще-то они несъёмные и посажены на клей, но ради такого случая можно и снять. Окон охлаждения звуковой катушки не предусмотрено, поэтому оценить длину намотки не получилось. Но верхняя шайба магнитопровода здесь явно толще, чем обычно встречается в бюджетной акустике, и это очень даже неплохо: чем выше магнитный зазор, тем больше рабочих витков в катушке, тем лучше контроль динамика усилителем. Потом посмотрим, что получилось в деле.

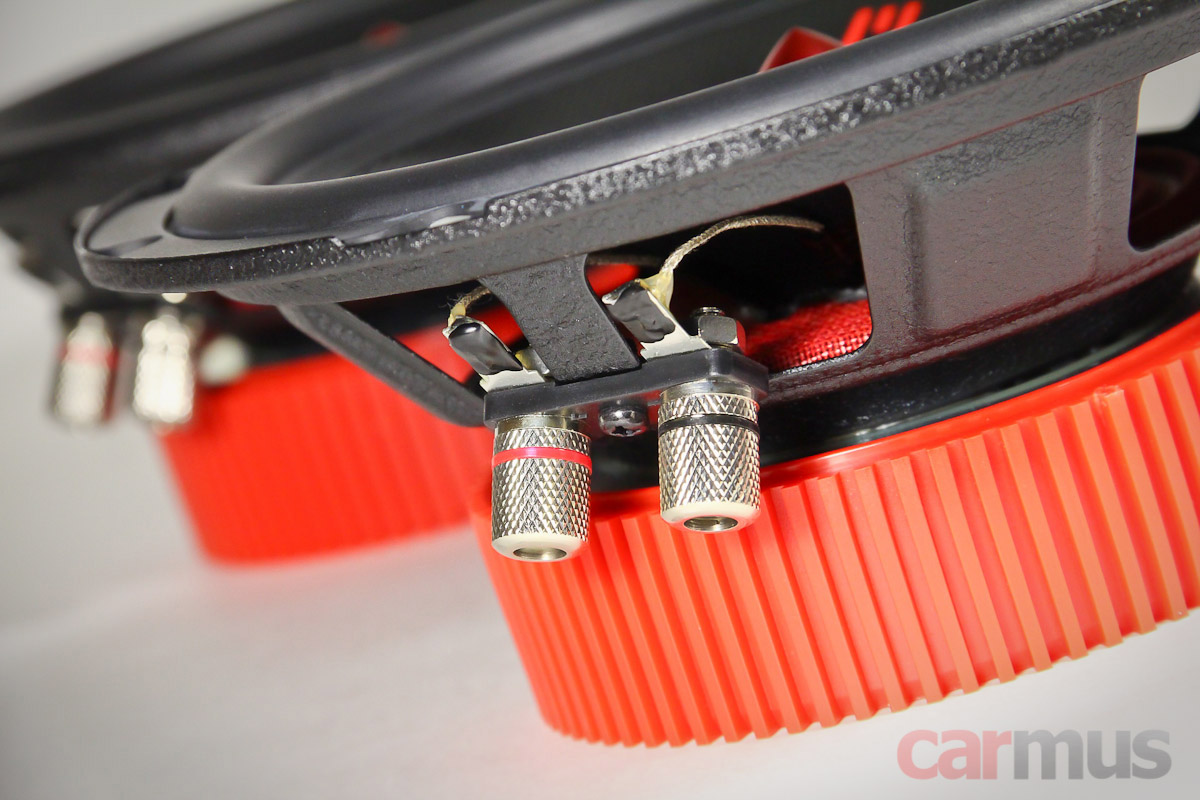

Терминалы подключения кабелей – с массивными винтовыми клеммами. Места пайки дополнительно покрыты защитной краской. Не уверен, что это такая уж необходимая мера, но внимание к мелочам – в любом случае неплохо.

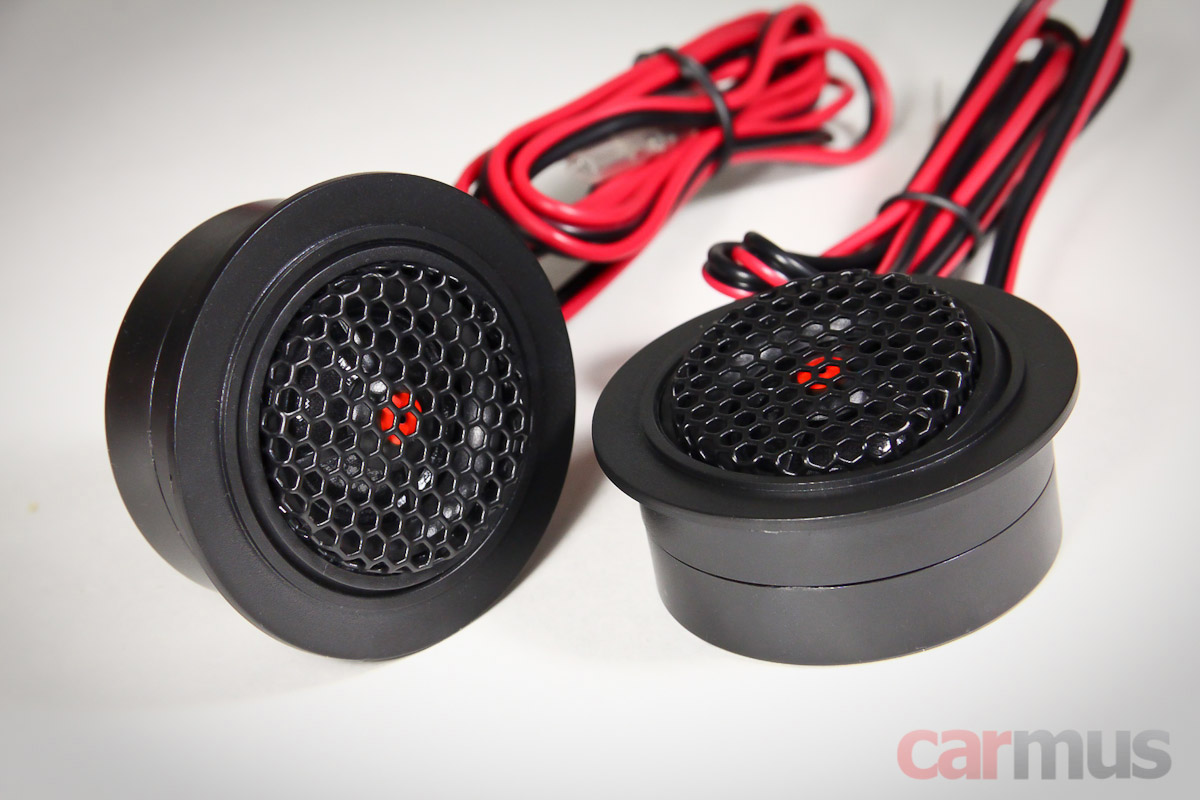

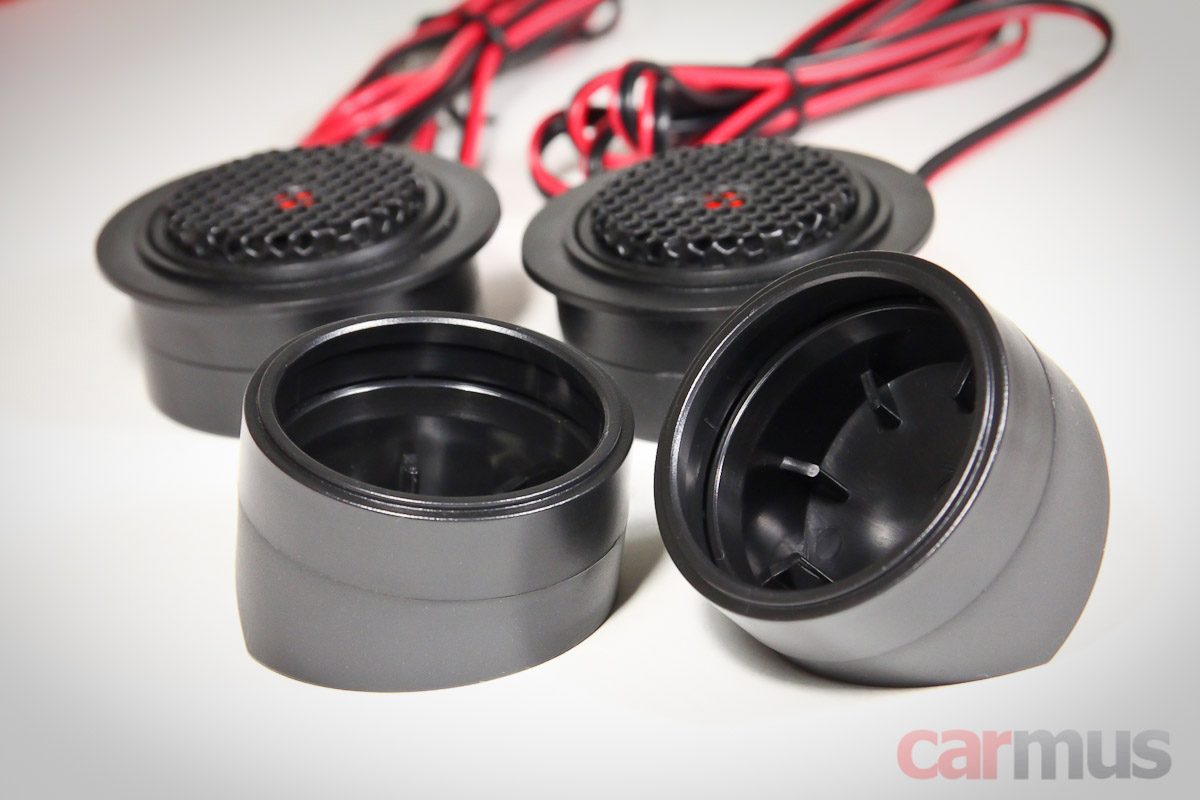

Твитеры – с мягкими тканевыми 20-миллиметровыми куполами и апертурными шайбами. По умолчанию идут в обоймах для врезного монтажа, предусмотрена возможность в небольших пределах менять направление (конструкция типа «рыбий глаз»).



Как обычно, есть чашки и для монтажа на поверхность. Крепёжные винты, клейкие площадки и прочая мелочёвка – это всё тоже имеется.

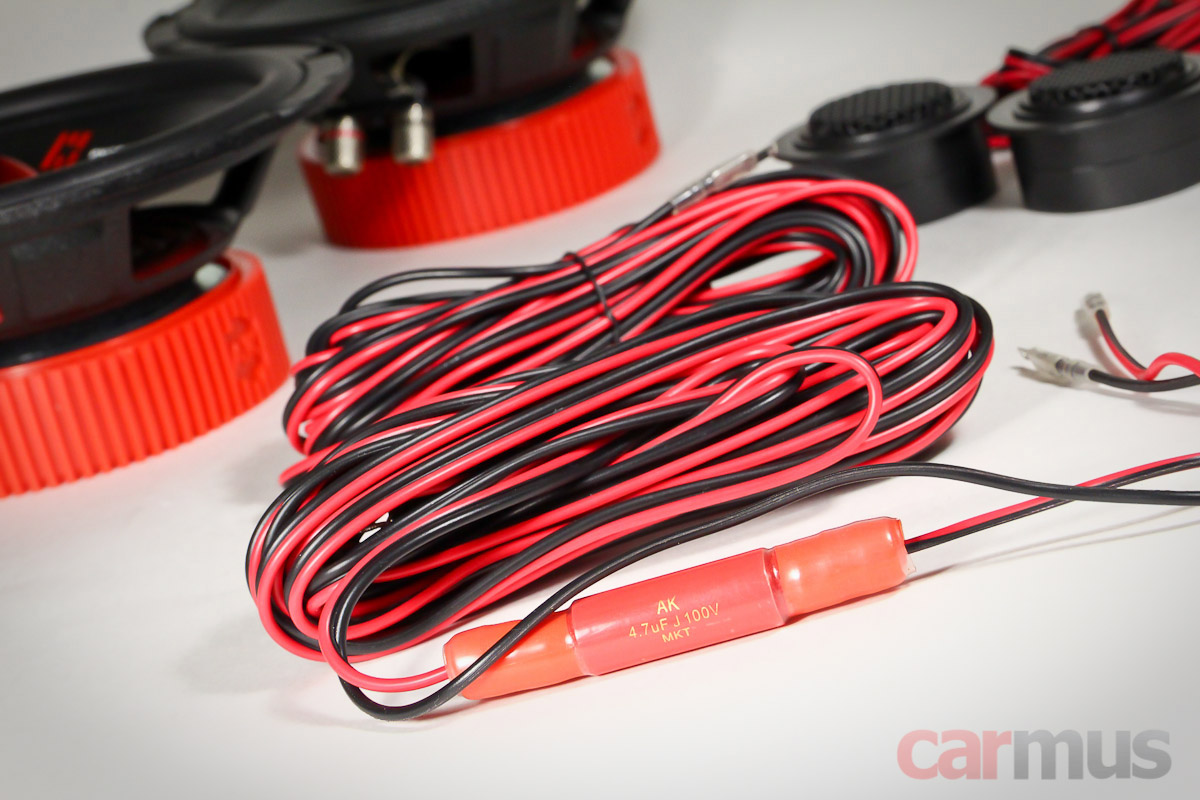

Кроссовер свёлся к фильтрующему конденсатору в цепи твитера. При таком внимании к имиджу неудивительно, что он тоже брендирован. К слову, отмечу небольшую техническую фичу – места пайки к проводу защищены мягкими втулками, так что провод не сломается. Номинал конденсатора поначалу показался немаленьким для 4-омного 20-миллиметрового твитера – 4,7 мкФ. Но про это ещё будет отдельный разговор.

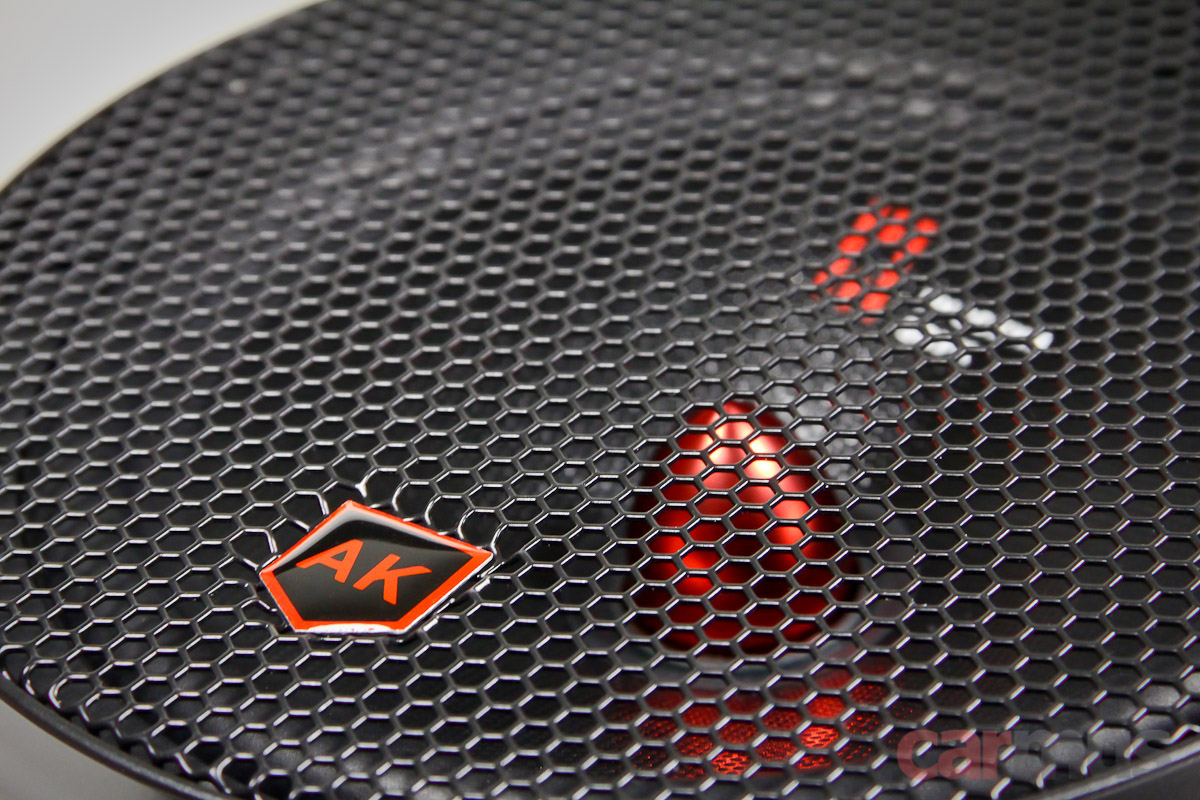

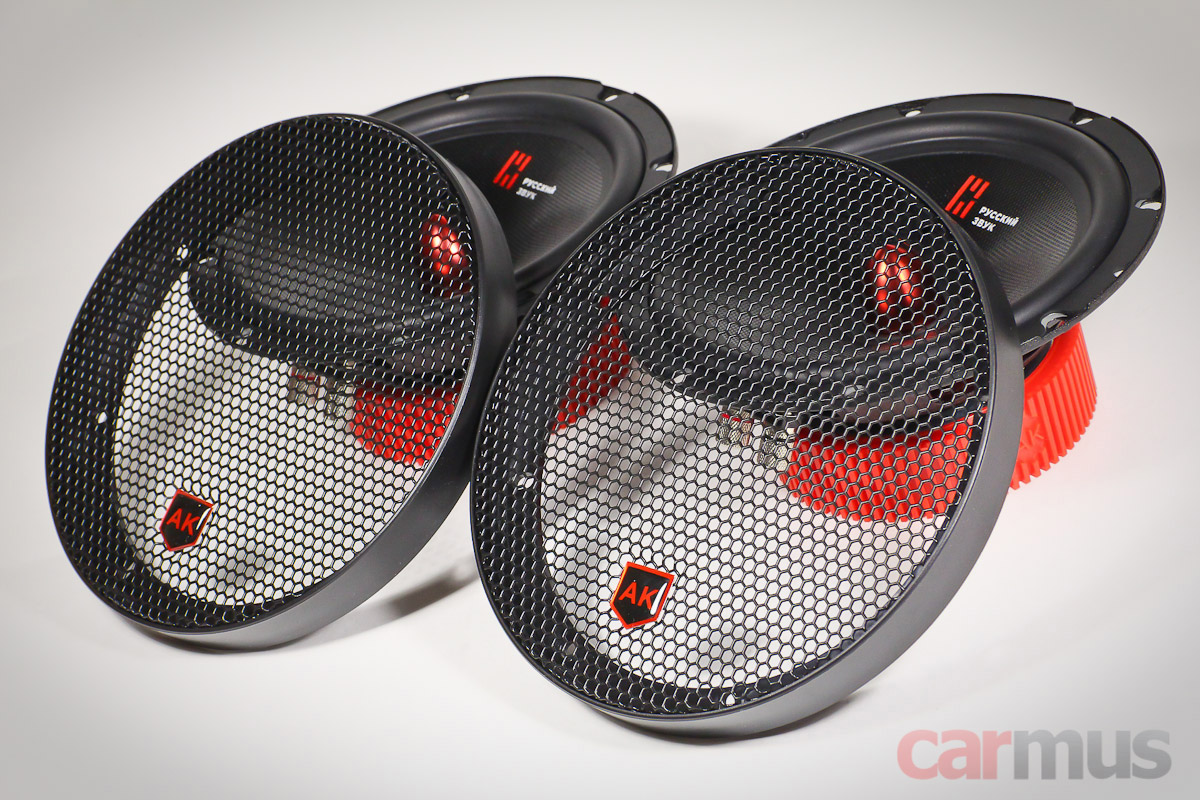

Ну и буквально пару слов о комплектации. В коробке идут защитные грили с крупной ячейкой…

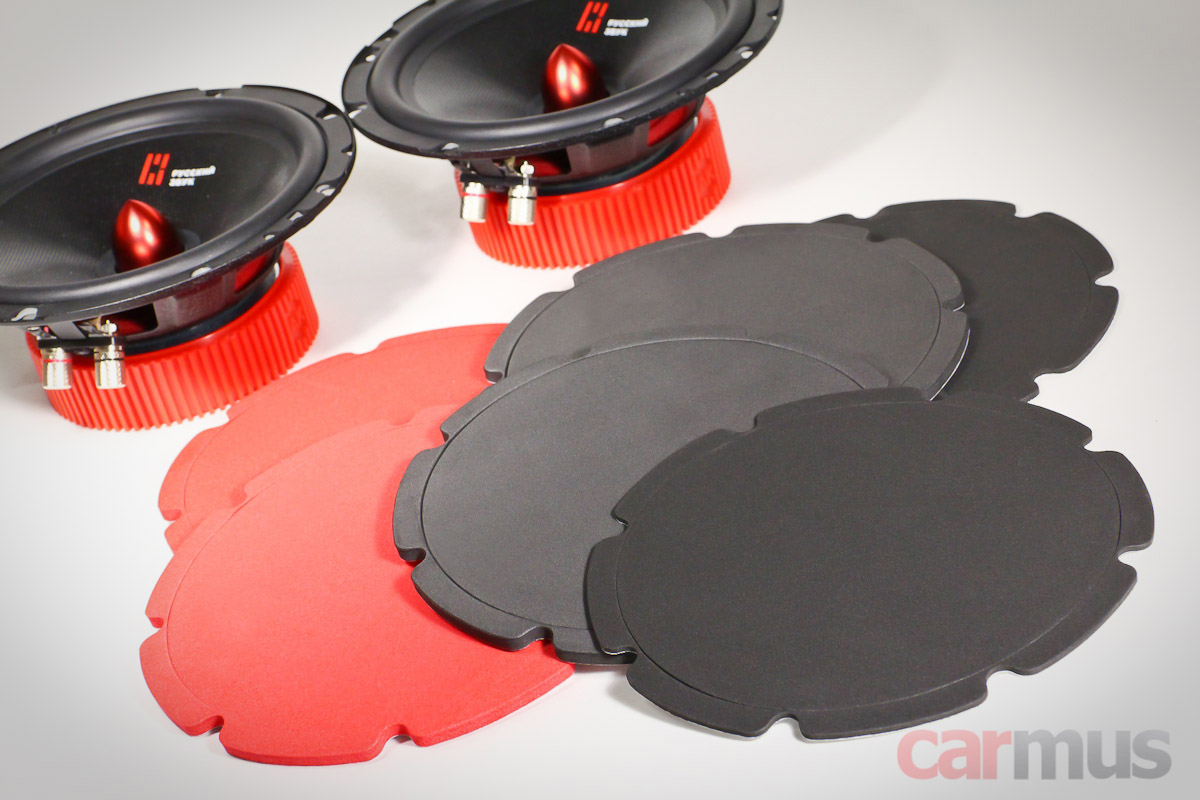

…и несколько мягких прокладок на любой вкус и цвет – две пары потолще и одна пара потоньше.



На этом с внешней стороной заканчиваю, перехожу к тому, ради чего новые АК и попали в лабораторию.

Измерение параметров и анализ работы динамиков

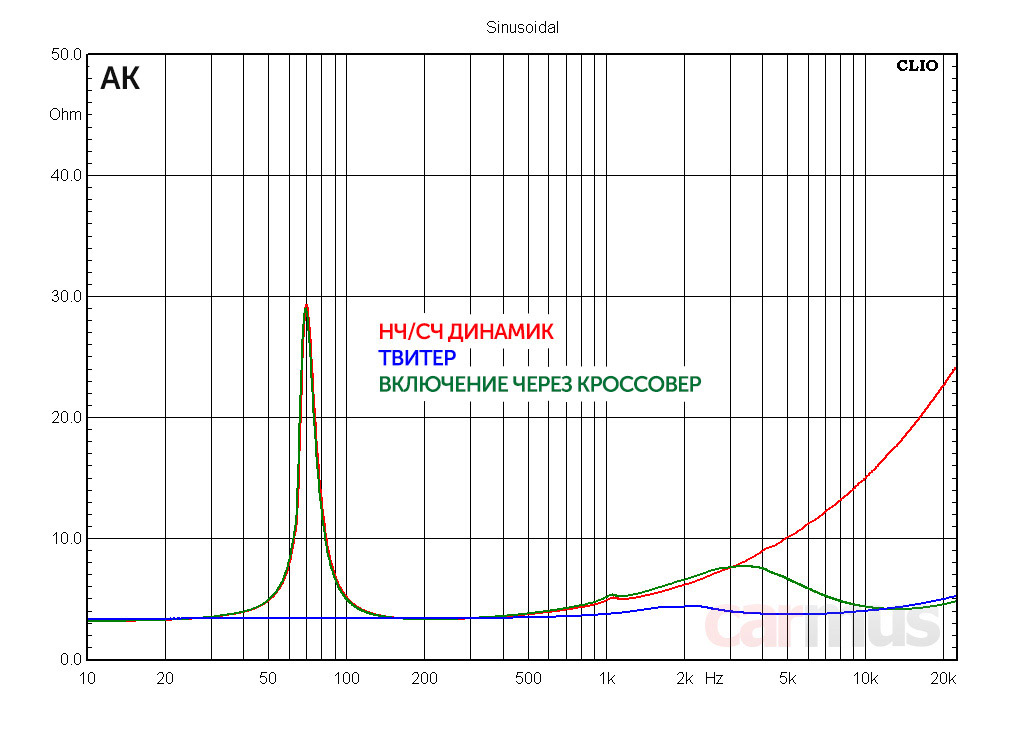

Начну с электромеханических параметров. Если коротко, у динамиков лёгкая подвижная система и не самый жёсткий подвес. Эдакий разумный компромисс, который позволил не потерять в басовитости и при этом добиться неплохой чувствительности. Напомню, я всегда измеряю опорное значение, и 88 с небольшим децибел – это весьма приличный показатель для 6,5-дюймового динамика. Резонанс ниже 70 Гц при добротности чуть выше «нейтрального» значения 0,7 не делают из динамика сабвуфер, но недостатка в басе это сочетание не обещает. Собственно, это потом и на слух подтвердилось – с басом тут полный порядок.



Измеренные параметры АК:
  • Fs (собственная резонансная частота) – 69 Гц
  • Vas (эквивалентный объем) – 11,0 л
  • Qms (механическая добротность) – 8,21
  • Qes (электрическая добротность) – 0,91
  • Qts (полная добротность) – 0,82
  • Mms (эффективная масса подвижной системы) – 11,5 г
  • BL (коэффициент электромеханической связи) – 4,1 Тл м
  • Re (сопротивление звуковой катушки постоянному току) – 3,0 Ом
  • dBspl (опорная чувствительность, 1м, 1Вт) – 88,1 дБ

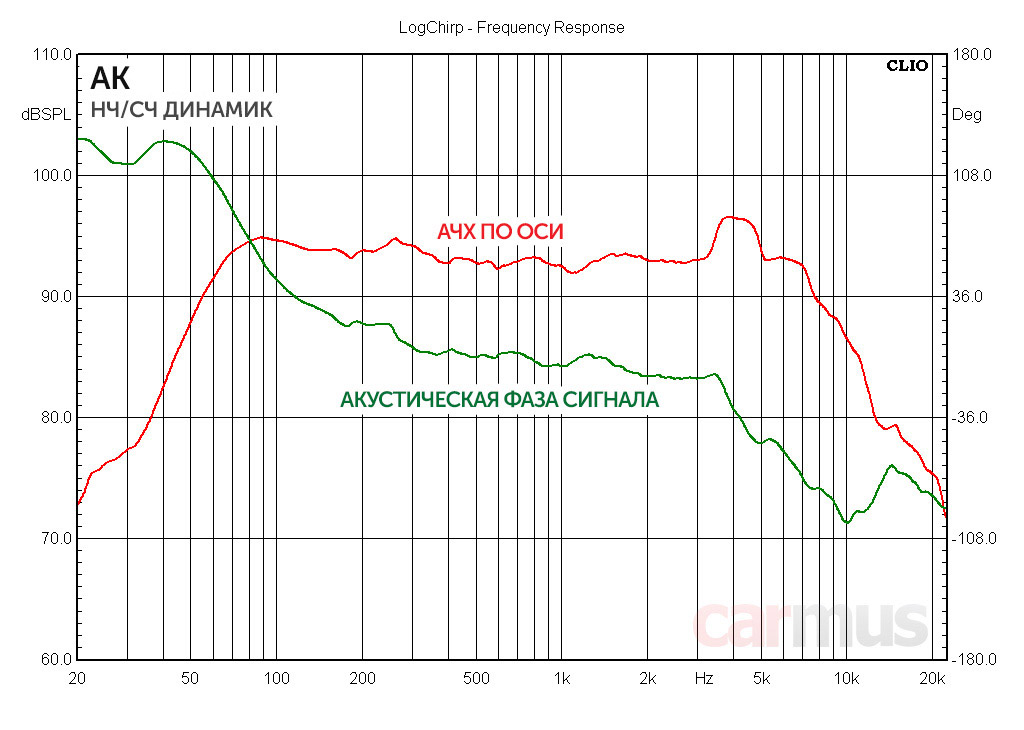

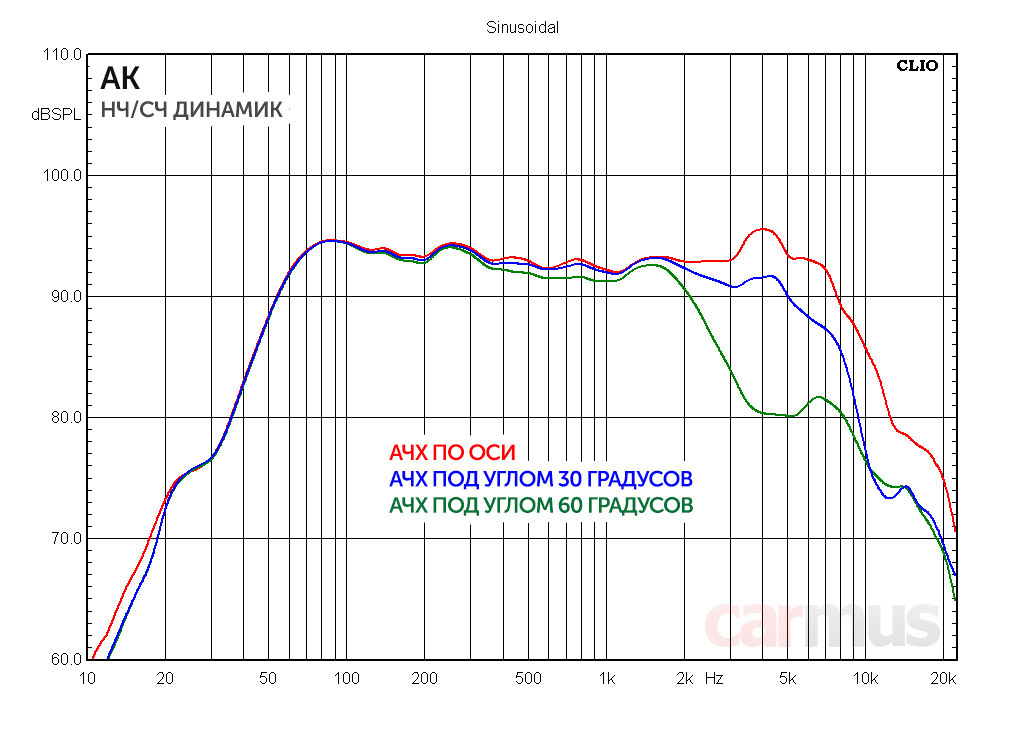

АЧХ динамика приятно порадовала – ровная, без резких провалов и горбов. Наверху диапазона – естественный спад, который и позволил обойтись простым фильтром первого порядка для твитера, а НЧ/СЧ динамик оставить подключенным напрямую. Сложный кроссовер действительно не понадобился.



График акустической фазы обычно хорошо показывает резонансы в подвесах или диффузоре, но тут всё ровно. Должен признать, «механика» у динамиков довольно удачная.

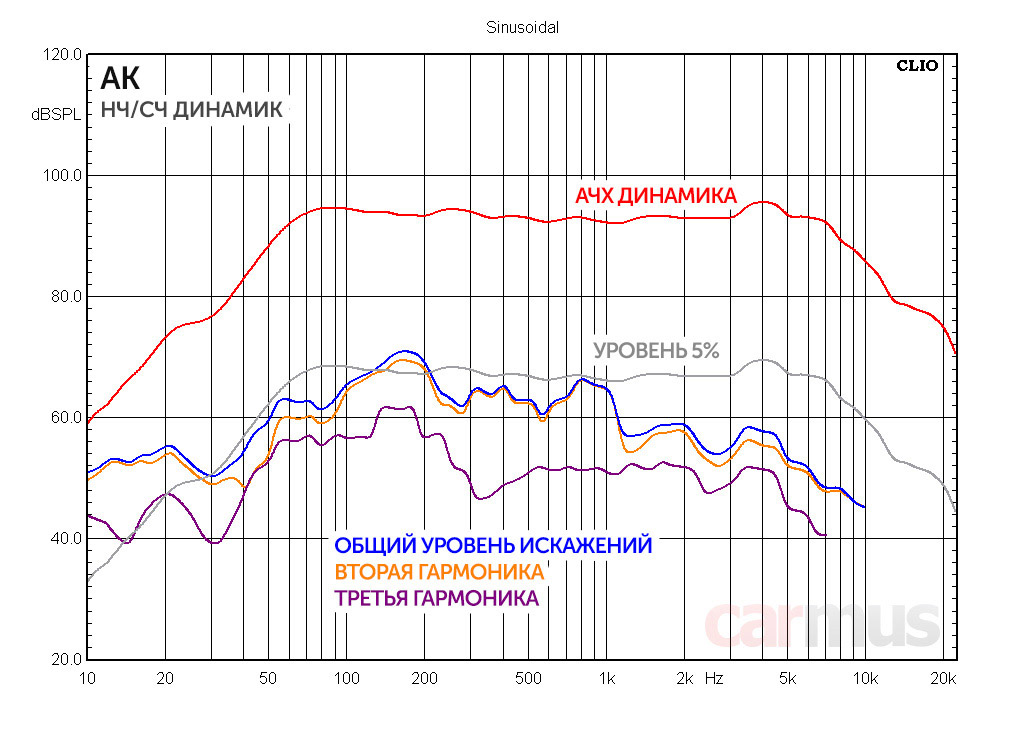

По искажениям картинка, в общем-то, среднестатистическая, хотя придраться тоже особо не к чему. Даже наоборот, немного удивило, что рост искажений внизу получается плавный, без резкого скачка ниже Fs, как это часто бывает у динамиков с повышенной добротностью. Результат работы с геометрией магнитной системы? Возможно.

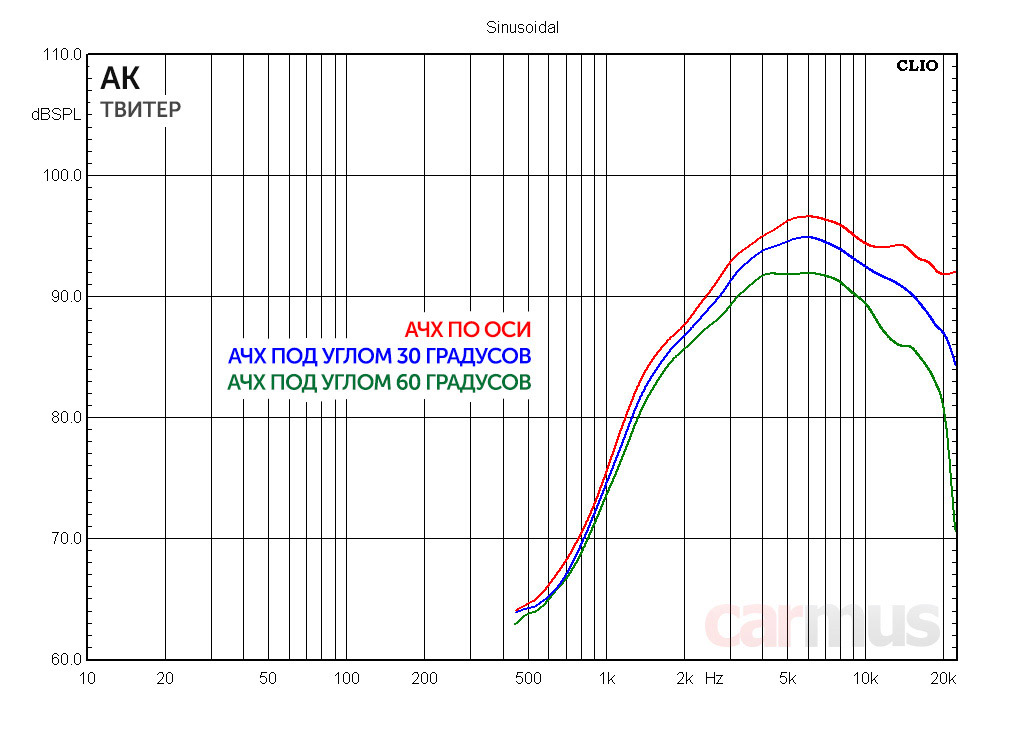

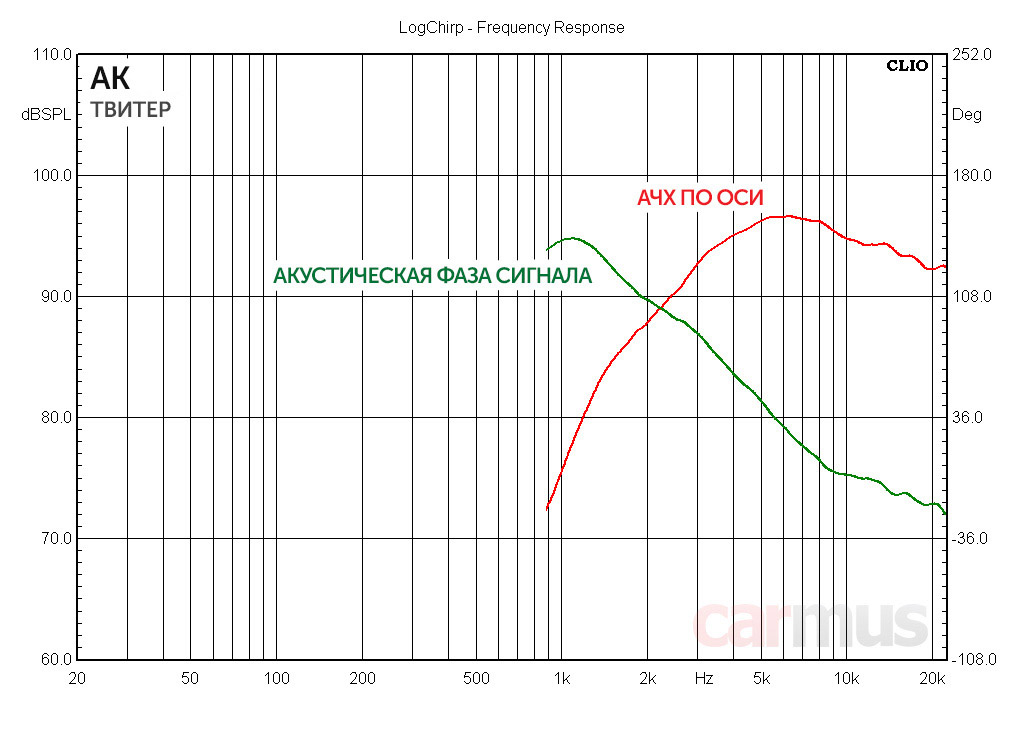

Твитер – с классическим «шёлковым» характером. Сильно вверх не лезет, но в наиболее информативной области обошлось опять же без горбов и провалов.



Купол абсолютно не ломает, и это хорошо видно по графику фазы. Обычно когда он начинает входить в резонанс и на каких-то частотах «идти волной», излучение смещается по фазе, а на АЧХ появляется провал. Тут, как видите, с линейностью всё в порядке:

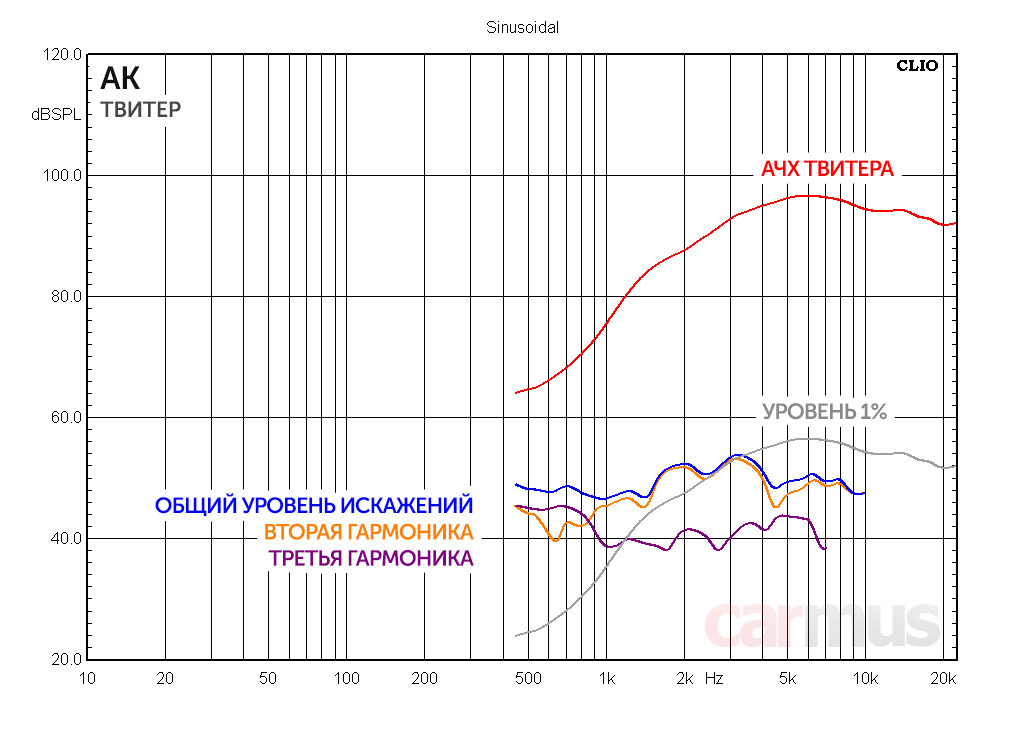

Искажениям твитера я всегда уделяю особое внимание – этот график наглядно показывает, насколько низко можно опускать его раздел с НЧ/СЧ динамиком.



Рост искажений начинается примерно ниже 4-5 кГц. То есть, с фильтрующим конденсатором 4,7 мкФ стык с НЧ/СЧ динамиками получился ещё не за пределами допустимого, но очень рискованным. Этот момент разберу чуть дальше, тут вообще всё интересно.



В общем, промежуточный итог по результатам измерений таков – динамики удачные, в них нет ярко выраженных паразитных резонансов, что обещает ровное и естественное звучание. Так ли это, проверю в деле.

А что по звучанию?



Звучание в целом действительно ровное, без лишней яркости или, напротив, «глухоты», сбалансированное. Твитеры звучат аккуратно, верха не «отлетают» и не цыкают, как это иногда бывает в недорогой акустике. С басом тоже всё хорошо – без особого аудиофильства, но его хватает на любой музыке. Понятно, что в сабвуферные глубины динамики не лезут, но для 6,5-дюймового калибра басят прилично.

Как обещал, по твитерам поделюсь впечатлениями чуть детальнее. Возможно, для акустики с ценой менее 5 тысяч это покажется лишними заморочками, но я разглядел один интересный инженерный компромисс, и прослушивание только подтвердило догадки. Кому интересно – велкам.

Вот смотрите, твитеры тут с небольшими 20-миллиметровыми куполами. При прочих равных таким излучателям сложнее работать на нижнем краю своего диапазона, чем 25- или 28-милиметровым. Здесь они фильтруются конденсатором 4,7 мкФ, т. е. по меркам 4-омных твитеров частота раздела с мидбасовыми динамиками довольно низкая. Измерения показали, что вот прямо на пределе допустимого, что подтвердилось и на слух тоже. Вряд ли смогу описать в двух словах, но переслушав кучу акустики, такие вещи обычно слышны сходу – звучание ещё чистое, но есть ощущение, что твитеры могут больше.

Не удержался от эксперимента, попробовал заменить конденсаторы на 3,3 мкф (ближайший меньший номинал, что был под рукой), чтобы поднять частоту среза и облегчить жизнь высокочастотникам. Да, звучание действительно становится «прозрачнее», твитерам явно легче, но... теряется сбалансированность, и появляется ощущение, что ВЧ начинают «отрываться» от музыки, звучать как бы сами по себе. В какой-то мере баланс можно восстановить, поиграв с разворотом твитеров, но, во-первых, в реальной установке вряд ли кто будет их вертеть и слушать перед тем, как крепить (это всё же не соревновательное SQ). А во-вторых, абсолютной цельности звучания даже так не получается добиться. Возвращаю штатные 4,7 мкФ – звучание перестаёт рассыпаться на отдельные звуки, становится более цельным.

Ну и раз уж про твитеры, попутно совет. Совсем в лоб я бы их точно не направлял. Многие считают, что надо только так, но… нет, не надо, это вам не домашняя аудиосистема. В беспроцессорной системе самое то получится с направлением в центр противоположного бокового стекла. А если используется ГУ с задержками (благо, такие сегодня стоят недорого), то разворот можно сделать поменьше – в центр салона. На мой взгляд, это оптимальные варианты установки.

Коротко по делу



Требования и вкусы у всех разные – кому-то подавай яркую кричащую «эстраду», сверлящую уши, а кто-то тяготеет к ровному и сбалансированному звучанию. Новые АК, скорей всего, не понравятся первым, но понравятся вторым. Если вы тоже бережёте свои уши – новую акустику можно смело брать к рассмотрению. Динамики удачны сами по себе, и к тому же хорошо согласованы между собой. В своей ценовой категории акустика чувствует себя не просто уверенно, но и, пожалуй, даже может сравниться с иными моделями подороже. Ну и внешний вид, опять же, с изюминкой.

  • Ровное и сбалансированное звучание
  • Акустика сделана с вниманием к мелочам (и имиджу)
  • Весьма приятное соотношение цена/качество

  • С учётом цены всерьёз придраться не к чему



У нас в каталоге:




Источник: Журнал «Carmus»
