Компонентная акустика Morel Maximo Ultra 603 MkII

Лучшие фамильные черты Morel получили продолжение в обновленной трёхплосной акустике Maximo Ultra 603 MkII. Традиционное качество, отличное звучание…

ПРОСТО ЦАРЬ

Если приглядеться повнимательнее, то Maximo Ultra 603 – логическое развитие когда-то побывавшей в наших тестах двухполосной компонентной акустики Maximo Ultra 602. Добавление третьей полосы в виде компактной среднечастотной головки Morel CCWR254 повысило качество звучания и расширило возможности инсталляции. Особенно это важно для автомобилей с высокой посадкой водителя и пассажира, потенциал двухполосной акустики там недостаточен и на выручку приходит компактный среднечастотник. Он, кстати, выпускается уже не первый год и снискал популярность среджи создателей SQ-систем.

В конструкцию компонентов внесены небольшие изменения, отсюда и MkII в названии комплекта и всех компонентов. Компоненты именуются без затей: 6.5WOOFER, Mid-range, Tweeter. «Царь, просто царь».

Комплект выпускается в двух вариантах: с пассивным крососвером и без него. Нам достался вариант, предназначенный для поканального подключения.

6.5’’WOOFER

Компонентная акустика Morel Maximo Ultra 603 MkII

По конструкции мидбас – классическая «шестидюймовка» с широким фланцем, на котором имеется набор отверстий на все случаи жизни. Диффузор из прессованной целлюлозы с защитным покрытием лицевой стороны микрочастицами слюды на подвесе шириной 10 мм. Текстильный пылезащитный колпачок диаметром 50 мм не склонен к резонансам. Диаметр звуковой катушки типичный для этого калибра –25 мм

Компонентная акустика Morel Maximo Ultra 603 MkII

Несмотря на кажущуюся лёгкость корзины она жёсткая и «глухая». Восемь вентиляционных окон сравнительно небольшого сечения снабжены отбортовками по внутреннему контуру, корзина окрашена антирезонансной краской. Магнитная система с ферритовым магнитом защищена резиновым кожухом. Она вентилируемая, отверстие в керне закрыто защитной сеткой

Компонентная акустика Morel Maximo Ultra 603 MkII

Центрирующая шайба текстильная, плотного плетения, с прогрессивным гофром

Компонентная акустика Morel Maximo Ultra 603 MkII

Основные размеры мидбасовой головки стандартные, включая посадочную глубину. На фото указан физический размер, в инструкции приводится иная цифра – 63 мм, она учитывает потребность динамика в вентиляции

Mid-range MkII (Morel CCWR254)

Компонентная акустика Morel Maximo Ultra 603 MkII

Диффузор диаметром два дюйма и колпачок – целлюлозные, с полимерным покрытием наружной стороны. Подвес – каучуковый, с неплохим запасом линейного хода

Компонентная акустика Morel Maximo Ultra 603 MkII

Неодимовая магнитная система – обращённая, установлена внутри жёсткого диффузородержателя. В центре магнита вентиляционное отверстие. Центрирующая шайба – текстильная, редкого плетения, с пропиткой

Компонентная акустика Morel Maximo Ultra 603 MkII

Алюминиевый каркас звуковой катушки диаметром 20 мм снабжён отверстиями для циркуляции воздуха. Конструкция обеспечивает надёжный отвод тепла. На фото видна бумажная полоска, фиксирующая выводы звуковой катушки на каркасе

Компонентная акустика Morel Maximo Ultra 603 MkII

Конструкция компактная, размер в скобках – по монтажным «ушкам»

Tweeter MkII

Компонентная акустика Morel Maximo Ultra 603 MkII

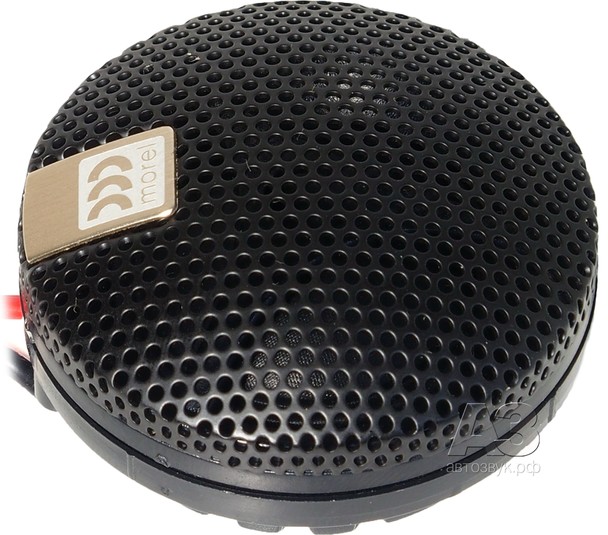

Конструкция традиционная «морелевская», отработана до мелочей и уже стала классикой

Компонентная акустика Morel Maximo Ultra 603 MkII

Мягкий текстильный купол диаметром 25 мм снабжён коротким рупором и фазовыравнивающим элементом в виде трёхлучевой «звезды». Легкосъёмная сетка удерживается на своём месте полем рассеяния неодимовой магнитной системы

Компонентная акустика Morel Maximo Ultra 603 MkII

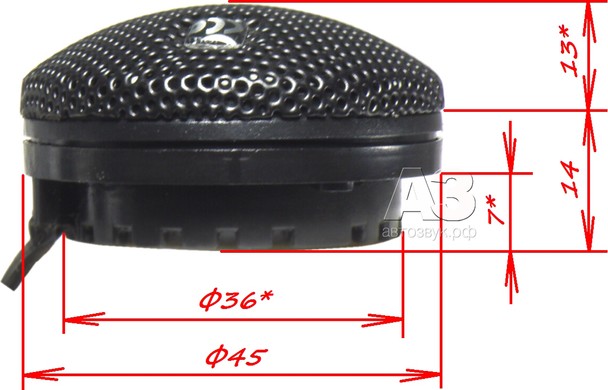

Здесь всё, как обычно, размеры стандартные

Компонентная акустика Morel Maximo Ultra 603 MkII

В комплект поставки входит монтажный стакан и традиционная чашка в виде «уха»

ИЗМЕРЕНИЯ

Сопроводительная документация комплекта весьма лаконична: импеданс, чувствительность, диапазон воспроизводимых частот, мощность. Номинальная мощность комплекта заявлена в 100 Вт, максимальная – 180 Вт. Диапазон воспроизводимых частот 50 Гц-20 кГц, чувствительность 90,5 дБ (при 2,83 В). Остальные параметры предстоит измерить.

	6.5 Woofer MkII	Mid-range MkII	Tweeter MkII
Чувствительность, дБ/Вт/1м	87	84	87,5
F_S, Гц	71	186	1450
R_E, Ом	3,3	3,6	3,8
Q_TS	1,1	0,85	1,35
Q_MS	5,0	3,4	2,2
Q_ES	1,4	1,1	3,5
V_AS, л	10,5	0,27	—
M_MS, г	13,2	1,56	—
Bl	3,7	2,4	—

Измеренная чувствительность соответствует заявленной, если учесть разные методики измерения.

Компонентная акустика Morel Maximo Ultra 603 MkII

Импеданс компонентов – 4 Ом (для твитера свой масштаб). Обратите внимание: пищалка без феррожидкостного демпфирования, и сравнительно небольшой индуктивности. Индуктивность низкочастотного динамика – напротив, весьма значительная

Компонентная акустика Morel Maximo Ultra 603 MkII

Чувствительность НЧ по диапазону в среднем 87 дБ, вследствие повышенной добротности АЧХ лишена типичного для Morel раннего спада. Угловые характеристики хороши вплоть до 2 кГц, но с учётом реального положения динамика в двери частота раздела с полосой СЧ не должна быть выше 800 Гц

Компонентная акустика Morel Maximo Ultra 603 MkII

Чувствительность СЧ по диапазону в среднем 84 дБ, АЧХ по оси – на удивление ровная от 300 Гц до 3 кГц. Угловые характеристики хороши минимум до 6 кГц, но с учётом реальной ориентации «на слушателя» диапазон расширяется до 14-15 кГц

Компонентная акустика Morel Maximo Ultra 603 MkII

При ориентации твитера «на слушателя» частоту раздела ВЧ и СЧ можно выбирать любой в диапазоне 3-10 кГц, среднечастотник Morel CCWR254 это позволяет

В конце раздела измерений мы традиционно даём усреднённые показатели гармонических искажения по нескольким частотным полосам. В этом комплекте искажения невысокие (хотя и не рекордно низкие), при этом почти одинаковые по диапазону.

Искажения в характерных частотных полосах при звуковом давлении 90 дБ (1 м), %
100—300 Гц	0,75
300—1000 Гц	0,55
1—3 кГц	0,43
3—10 кГц	0,35

ЛИЧНЫЙ ОПЫТ

Поскольку комплект рассчитан на поканалку, для прослушивания пришлось немного «похимичить». К счастью, на стеллаже (совершенно случайно) оказался шестиканальный усилитель с неплохим кроссовером, так что после нескольких проб получился удачный вариант настройки. Установленные опытным путём частоты раздела таковы: между НЧ и СЧ 600-800 Гц, между СЧ и ВЧ 3-6 кГц. Естественно, этот процесс с процессором (каламбур!) пройдёт намного удобнее. Эквалайзер в процессоре поможет «причесать» неравномерность АЧХ в условиях автомобильного салона.

Звучание живое, абсолютно естественное. Отличная микродинамика — глубина сцены реально впечатляет. Лёгкий диффузор среднечастотника способствует отличной прорисовке мелких деталей. Этот участок головке Morel CCWR254 удался на славу – вокал, духовые и смычковые инструменты, гитара звучат абсолютно натурально. Нижний бас на удивление плотный, средний и верхний бас уверенный и чёткий. Диаграмма направленности СЧ и ВЧ головок оказалась широкой, особо точного «прицеливания» на слушателя не требуется.

МЁД & ДЁГОТЬ

Акустика во всех смыслах получилась «всеядная», отзывчивая на любую хорошую музыку. Великолепный комплект для системы высокого класса. Всё, что ей нужно – это правильная установка и настройка руками профессионала.

Цена вопроса:

комплект Morel Maximo Ultra 603 MkII без кроссовера 14 990 руб.
комплект Morel Maximo Ultra 603 MkII с кроссовером 16 990 руб.
Morel CCWR254 отдельно (пара) 7 990 руб.
