Бас за копейки
Тест бюджетного активного сабвуфера Magnum Active 10


По правде говоря, я не планировал делать этот отчёт. Просто пока сабвуферное звено в моей машине на переделке, а ездить совсем без саба скучновато, по случаю взял во временное пользование активный саб – минимум подключений, усилитель уже встроен, при необходимости можно снять буквально за пару минут. Модель сверхбюджетная, но для своей цены басит неплохо, так что заодно отнёс к себе в лабораторию и изучил детальнее.

Конструкция



Как понятно из названия, Magnum Active 10 сделан на 10-дюймовом динамике. Объём корпуса – порядка 30 литров, ширина – 51 см, высота – 31,5 см, а глубина в основании – 35 см. Цена не кусается – 6100 рублей.



В таком бюджете обошлось без дизайнерских изысков и экзотических материалов, в целом конструкция простая – корпус из ДСП и отделка тёмно-серым карпетом. Правда, лицевую сторону слегка освежает шильдик. Причём не пластиковый какой-нибудь, а металлический. Мелочь, но приятно.

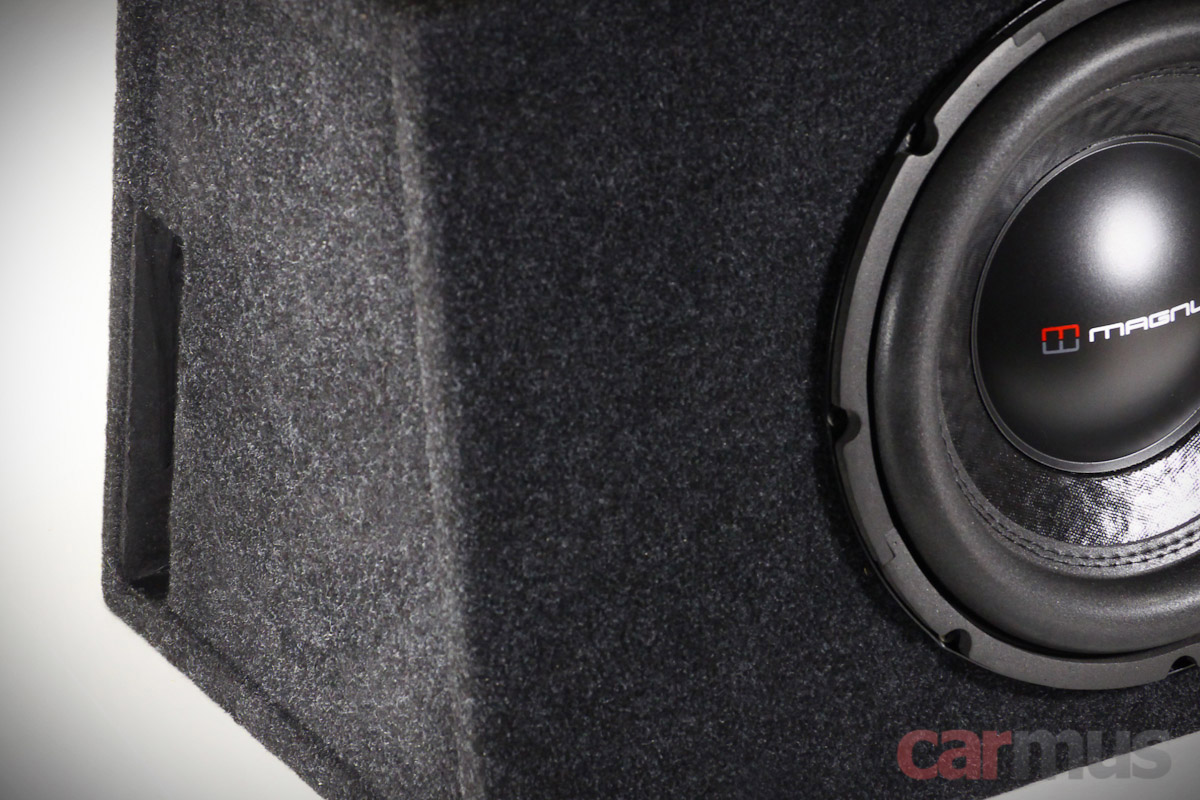

Щелевой порт выведен на боковую стенку. Это позволило сделать раскрой элементов корпуса максимально экономным, что тоже сказалось на цене. Сечение – 18 см на 3,5 см, площадь примерно как у круглой трубы диаметром 9 см. Вполне нормально. Края, правда, без скруглений, но на обычной громкости струйных шумов не возникает.

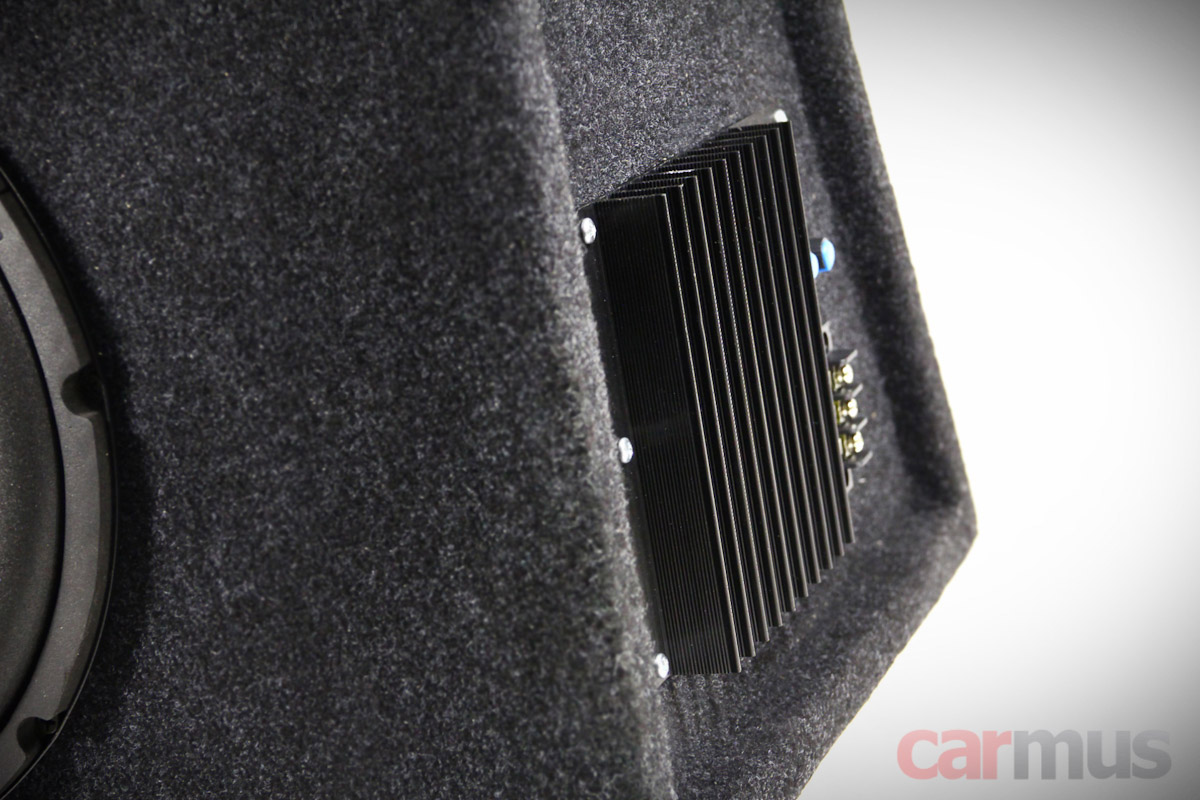

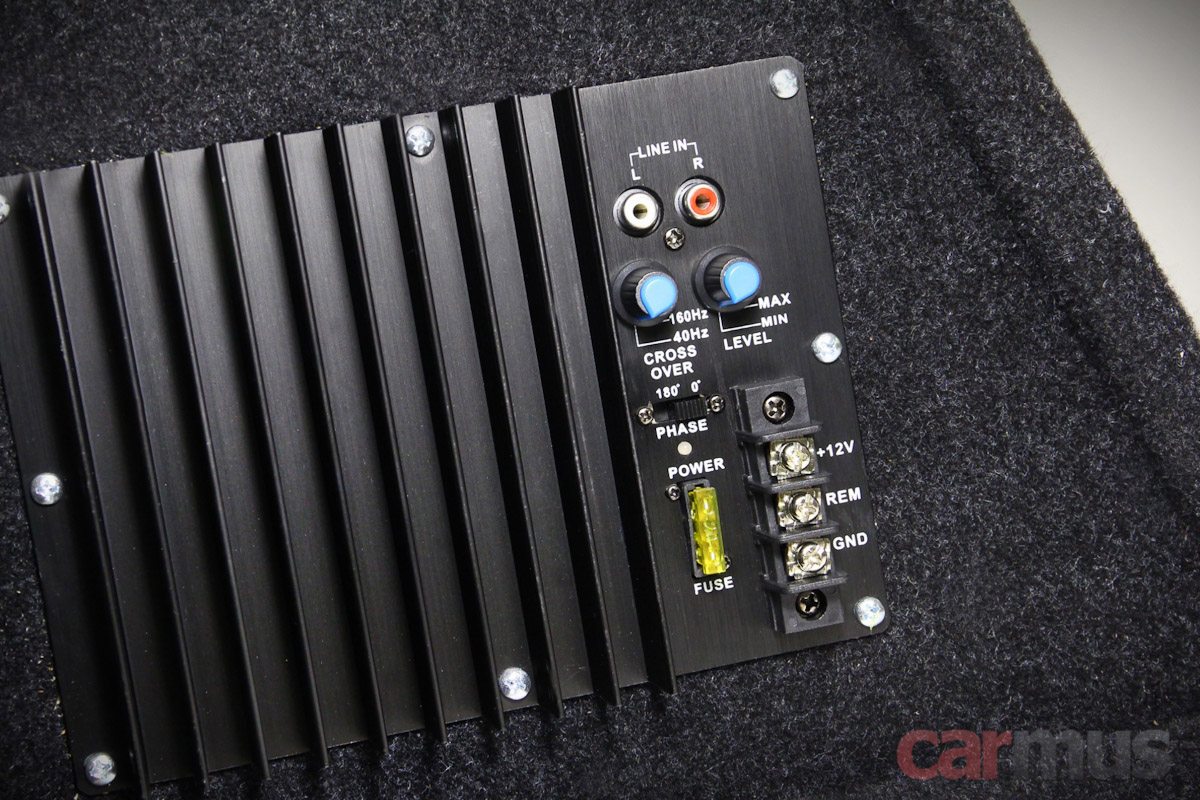

Усилитель встроен в противоположную от порта стенку. Сама стенка слегка утоплена в корпус, так что радиатор охлаждения добавляет к ширине саба не больше 5 мм.



В регулировках есть весь необходимый минимум – уровень, настройка фильтра нижних частот (подробнее о нём расскажу чуть ниже) и переключатель полярности сигнала. Последний позволяет точнее настроить стыковку сабвуфера с акустическими системами. Просто в качестве совета – обязательно пробуйте оба варианта и выбирайте тот, при котором бас звучит не сам по себе, а как неотъемлемая часть музыки.



При установке желательно учесть несколько моментов. Первый – отсутствие высокоуровневых входов. Если саб выбирается для штатной системы, придётся докупить преобразователь высокоуровневого сигнала в линейный. Тут заморачиваться нет нужды, можно выбрать простой и недорогой. Второй – желательно использовать угловые разъёмы RCA, иначе кабели будут торчать, и их можно случайно повредить. Третий момент – это открытые клеммы питания. Не поленитесь аккуратно оконечить провода хотя бы нормальными вилочками, а ещё лучше – кольцевыми клеммами, чтобы уж точно быть спокойным за безопасность.

В модели Active 10 используется динамик Magnum SMW 104 из серии Smart. Насколько знаю, сейчас эта серия идёт только в активных корпусных сабах (есть ещё модель на 12-дюймовом динамике Magnum Active 12).

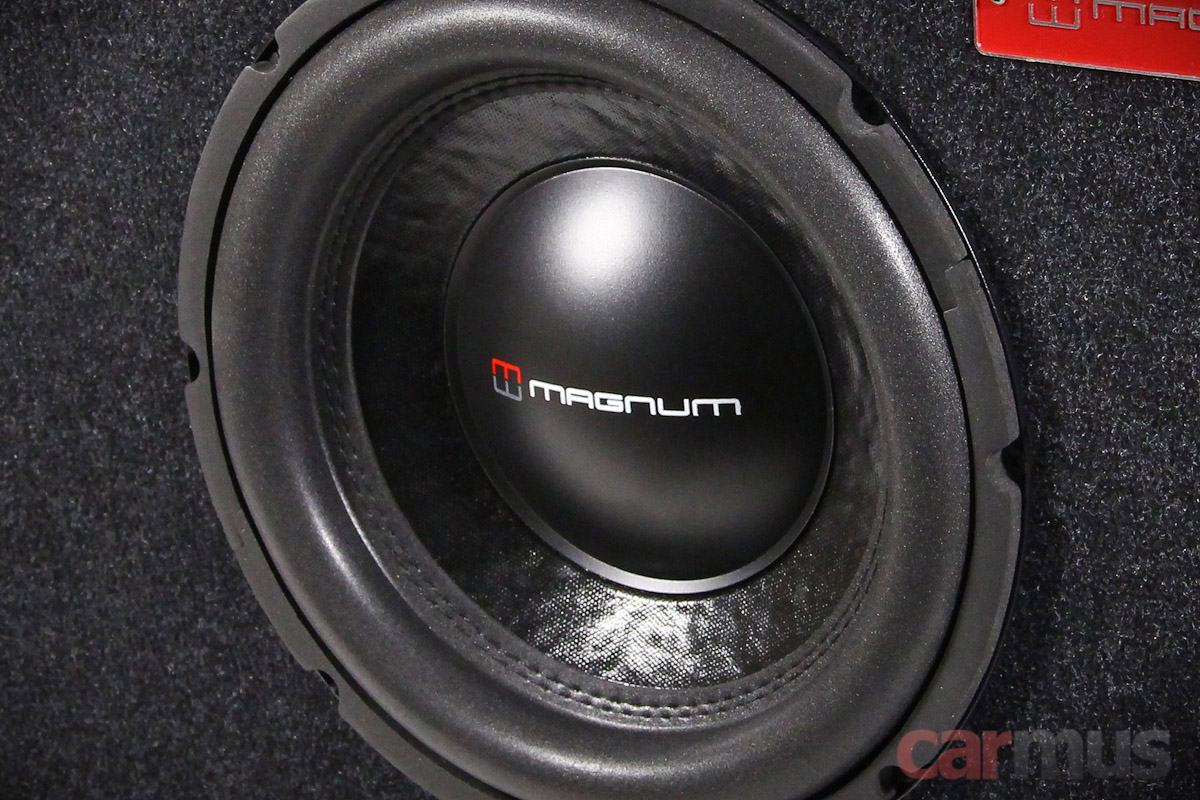

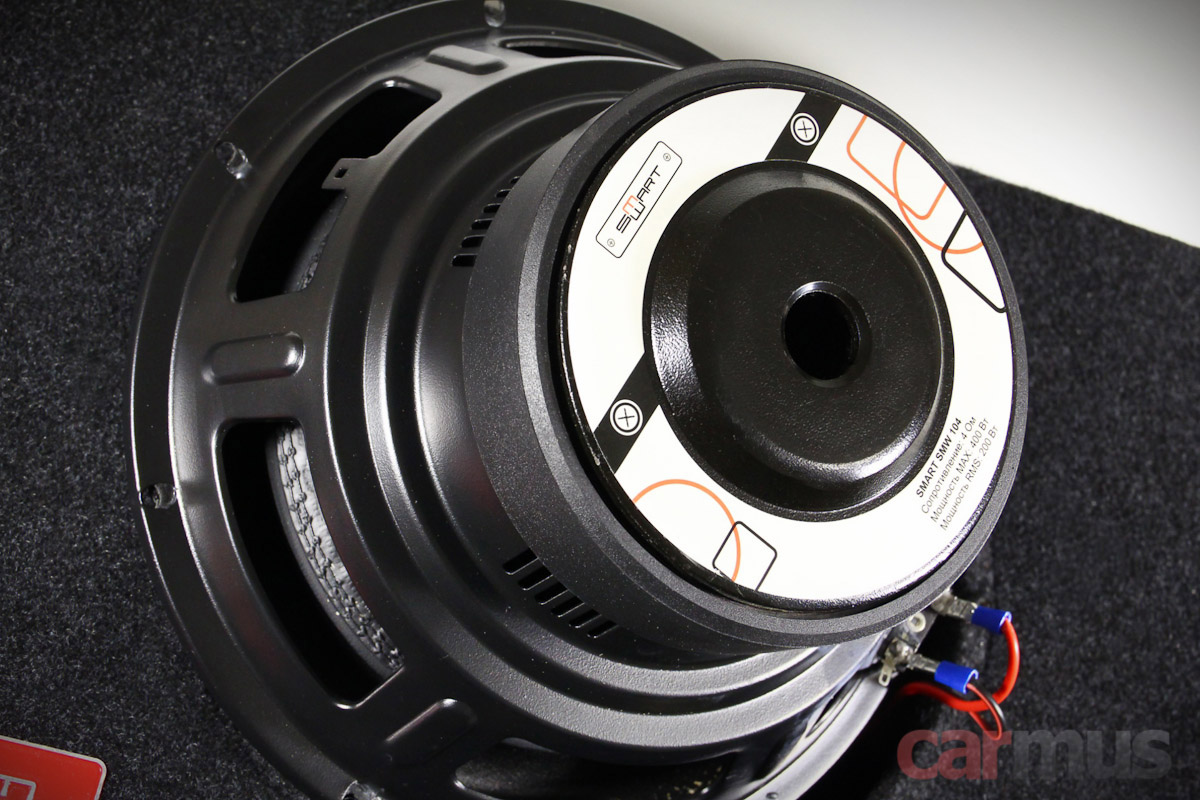

Диффузор – из плотной непрессованной целлюлозы. Магнитная система средних размеров, немного крупнее, чем часто можно видеть в этом бюджете. Охлаждение – через осевой канал и дополнительные окна под центрирующей шайбой.



Измерения

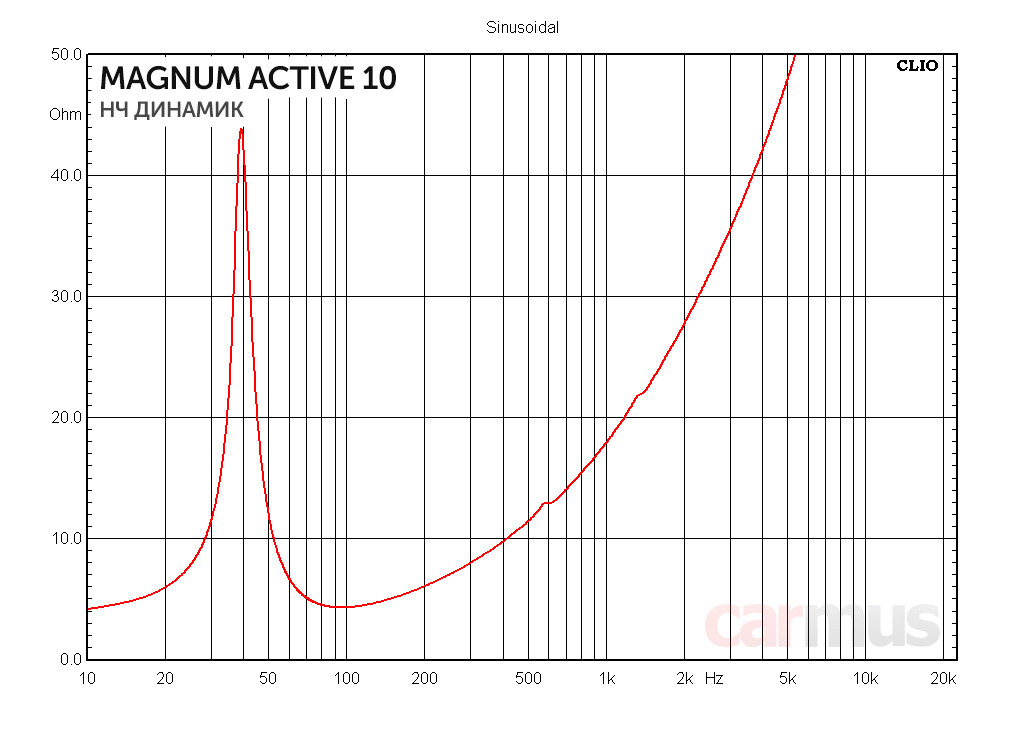

Для начала снял параметры отдельно самого динамика. Оказалась вполне нормальная бюджетная «десяточка», которая могла бы неплохо играть в очень компактном ЗЯ. Правда, у такого сабвуфера и отдача была бы ниже, так что выбор фазоинверторного оформления в данном случае выглядит логичнее.



Измеренные параметры НЧ-динамика Magnum SMW 104:
  • Fs (собственная резонансная частота) – 38 Гц
  • Vas (эквивалентный объем) – 17,2 л
  • Qms (механическая добротность) – 7,38
  • Qes (электрическая добротность) – 0,60
  • Qts (полная добротность) – 0,56
  • Mms (эффективная масса подвижной системы) – 134 г
  • BL (коэффициент электромеханической связи) – 13,02 Тл м
  • Re (сопротивление звуковой катушки постоянному току) – 3,4 Ом
  • dBspl (опорная чувствительность, 1м, 1Вт) – 84,3 дБ

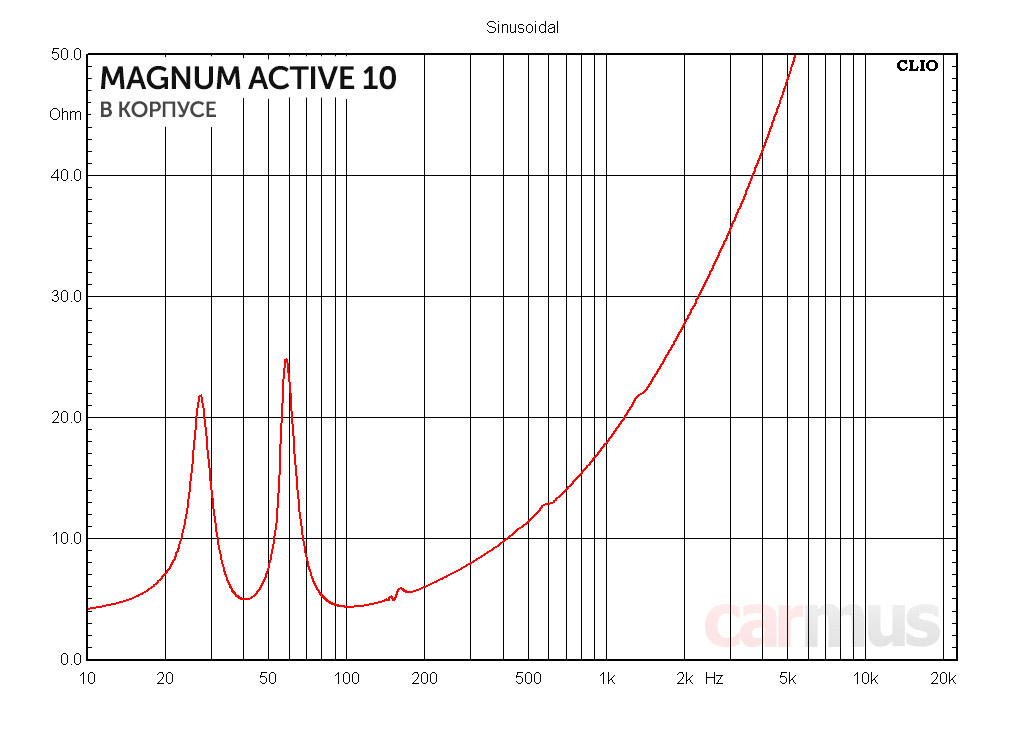

Возвращаю динамик в корпус, снимаю импеданс в оформлении. Порт настроен, как и полагается, недалеко от резонанса самого динамика, так что одиночный пик сменяется провалом, а сам импеданс принимает двугорбый вид.

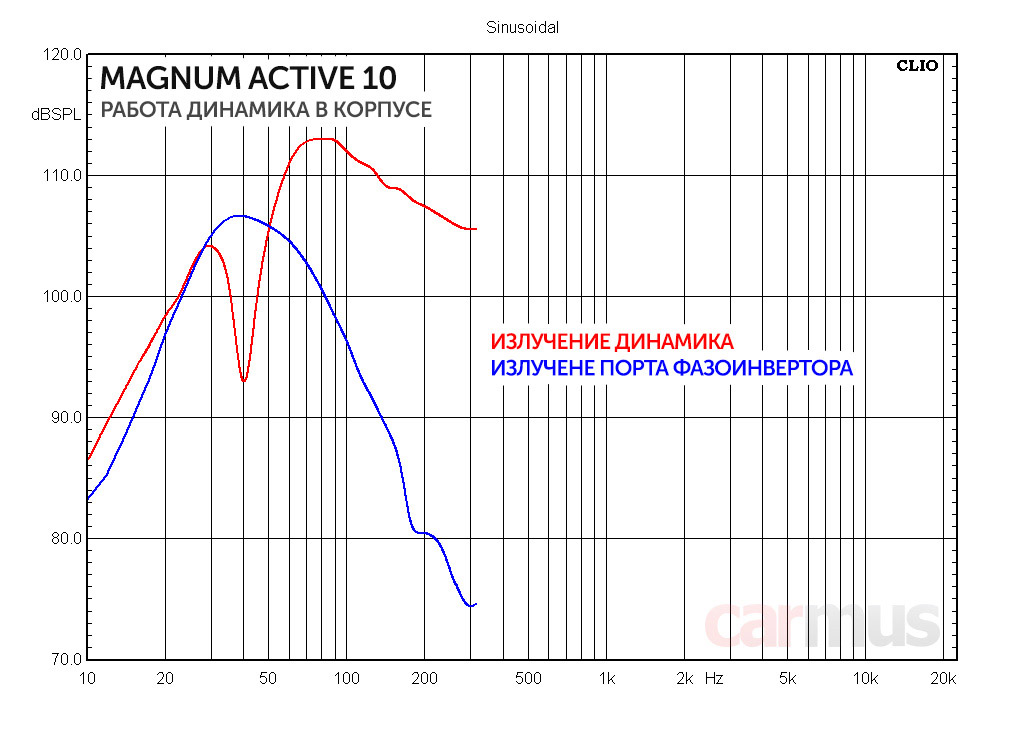

Теперь интересно посмотреть, как всё это дело работает. Пока решил не подключать встроенный усилитель и оценить работу оформления. Красная кривая – излучение динамика, синяя – излучение порта.



Всё работает в точности так, как и должно работать фазоинверторное оформление – на частоте настройки порта у динамика получается провал отдачи, зато у порта на этой частоте пик.

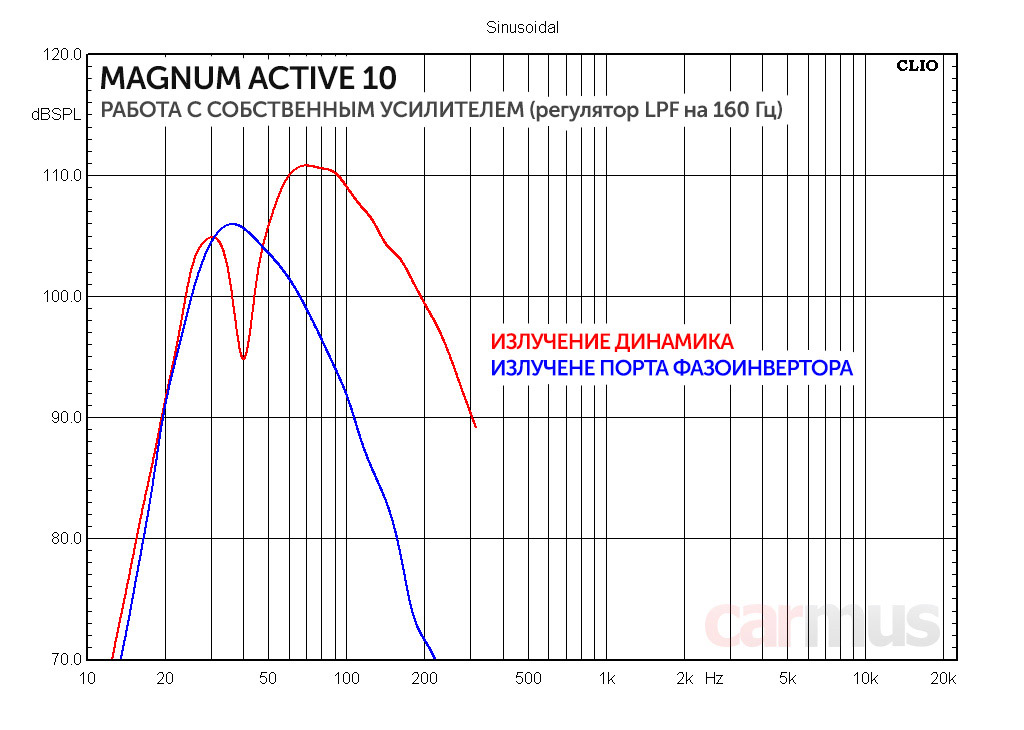

Теперь то же самое, но со встроенным усилителем (регулятор LPF пока выкрутил в максимум). В усилителе явно есть фильтр-сабсоник, который ограничивает сигнал на самых нижних частотах, предотвращая раннюю перегрузку сабвуфера. Полезная штука, особенно для фазоинверторного оформления, зачтём в плюсы.

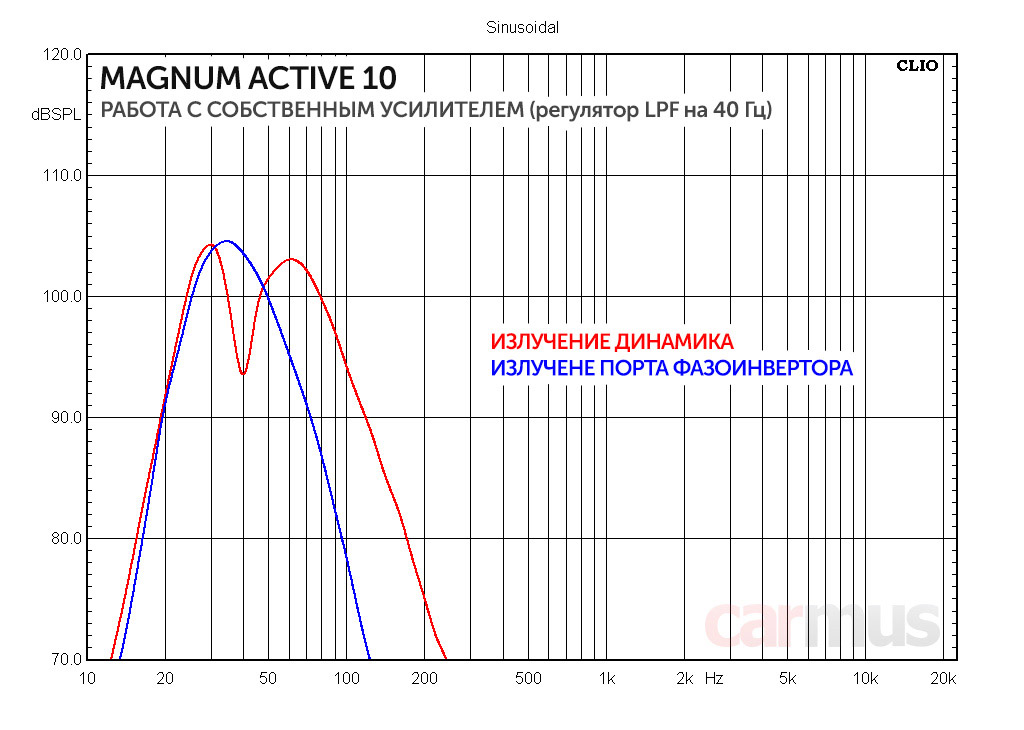

Как и следовало ожидать, при максимальной настройке ФНЧ (ну или LPF, если хотите) сабвуфер пытается играть в мидбасовом диапазоне, где он совсем не нужен. Поэтому следующее измерение сделал при настройке фильтра на минимум:



Уже лучше, хотя и на грани допустимого. Вывод, подтверждённый практикой – в реальной жизни регулятор лучше ставить в минимальное положение или близко к нему.

Проба в деле



Поскольку поначалу сабвуфер был новым и неразмятым, первое ощущение – бас дико жёсткий, гулкий и дудит на одной ноте. Но размявшись он начал приходить в норму, гулкость начала уходить, и появилась возможность сделать выводы.

Опорная чувствительность у динамика не очень высокая, но фазоинверторное оформление «подтянуло» отдачу, и для нормального применения запас громкости получился более чем достаточным. На сложной музыке я этот саб не гонял, да он для неё и не предназначен. Его музыка – это ритмичная электроника и несложные популярные жанры.

Были опасения, что острые углы на концах порта будут давать струйные призвуки, но они не оправдались – сечение порта достаточное, скорость воздуха небольшая. Правда, если посмотреть на графики чуть выше, то можно заметить, что порт работает в узком частотном диапазоне. В результате в звучании даже после разминки оставалась некоторая гулкость.

Решил над этим поработать – вставил в порт немного распушённого синтепона. Это задемпфировало движение воздуха внутри порта, на слух отдача не снизилась, но порт начал работать в более широкой полосе, и на слух бас стал немного «мягче». Главное, не переборщить с плотностью синтепона, задача ведь не затыкать порт совсем. Как вариант, можно сделать вставку из не слишком плотного поролона (так в домашней акустике часто делают). Если понравится, можно потом закрепить её парой капель термоклея, чтобы не вылетела из порта.

Коротко по делу



Недорого и сердито. Для изощрённого аудиофильства столь малым бюджетом не обойтись, но если есть задача просто добавить басовой основательности с минимальными затратами, и слушать предстоит в основном популярную музыку и бодрую электронику, то Magnum – хороший выбор. Отдача достаточная, и при нормальной настройке можно получить уверенный бас без характерного для недорогих сабов «отслаивания» от музыки.

Из конкретных рекомендаций только одна – сразу ставьте регулятор ФНЧ в минимум (ну или хотя бы не задирайте слишком высоко), иначе саб лезет играть в мидбасовый диапазон, и бас становится жёстким и гулким. Ещё лучше, если головное устройство имеет отдельные выходы на сабвуферный усилитель с собственным фильтром нижних частот. Это не острая необходимость, но настроить будет легче.

И не поленитесь поэкспериментировать с креплением – стенки корпуса охотно передают вибрации на кузовные панели, а для хорошего баса играть должен только динамик, а не кузов.

  • Чрезвычайно доступная цена
  • Простота установки и подключения
  • Неплохая отдача, отсутствие призвуков порта
  • Фильтр сабсоник во встроенном усилителе
  • Возможность оперативного переключения полярности сигнала

  • Встроенный усилитель имеет только линейные входы
  • Тяготеет в основном к популярной и электронной музыке

Источник: Журнал «Carmus»
