Тест коаксиалов JVC CS-DR162 и JVC CS-DR693



Популярная серия динамиков DRVN от JVC пополнилась ещё двумя моделями – CS-DR162 и CS-DR693. От остальных динамиков серии они отличаются защитными решётками в классическом стиле и незначительными изменениями в конструкции.

Тест коаксиалов JVC CS-DR162 и JVC CS-DR693

ДОРОЖЕ ДЕНЕГ

Бывает (очень редко), что динамик звучит лучше, чем выглядит. Бывает (не так уж редко) и наоборот. Эта пара, несмотря на скромный вид и столь же скромную стоимость, удивила – и удивила сильно.

Тест коаксиалов JVC CS-DR162 и JVC CS-DR693 Тест коаксиалов JVC CS-DR162 и JVC CS-DR693

Конструкция динамиков классическая, конструктивные решения сходные

Начнём с общих черт. Диффузоры всех динамиков изготовлены из полипропилена, долговечны и надёжны, окрашены в серебристый цвет. Подвес выполнен из бутилкаучука, центрирующие шайбы – текстильные с пропиткой. Штампованные стальные корзины с широкими «лапами» выпуклого профиля обладают высокой жёсткостью при минимальном весе, такая конструкция при всей своей простоте обеспечивает хорошую циркуляцию воздуха и надёжное охлаждение звуковой катушки. Дополнительные излучатели установлены на стойке, прикреплённой к керну магнитной системы, там же смонтированы конденсаторы разделительного фильтра.

JVC CS-DR162 – конструкция

Тест коаксиалов JVC CS-DR162 и JVC CS-DR693 Тест коаксиалов JVC CS-DR162 и JVC CS-DR693

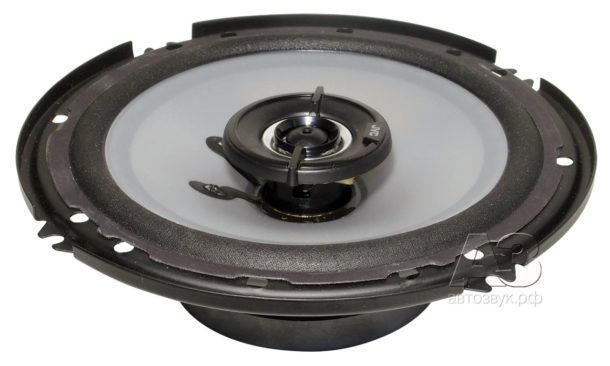

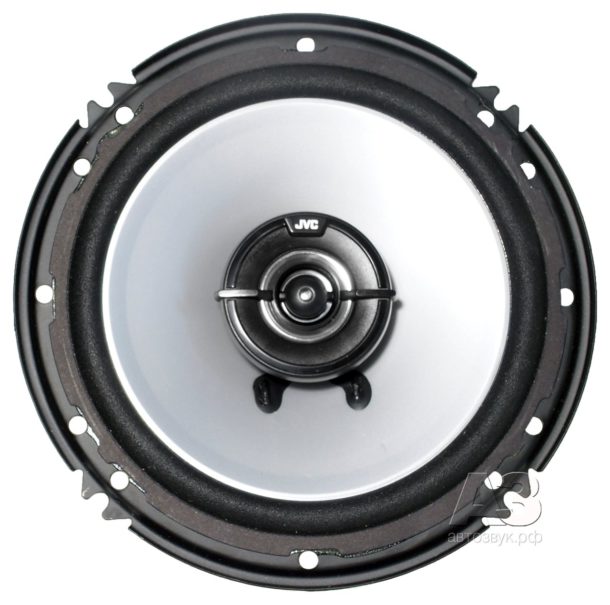

Фланец диффузродержателя П-образного профиля обладает достаточной жёсткостью при малой массе. Посадочный диаметр оформлен явным образом, для крепления предусмотрены четыре «ушка» и набор дополнительных отверстий – они пригодятся при монтаже в штатные места. Входящий в комплект гриль надёжно фиксируется по диаметру и закрепляется теми же винтами. Фильтр ВЧ – неполярный конденсатор

Тест коаксиалов JVC CS-DR162 и JVC CS-DR693

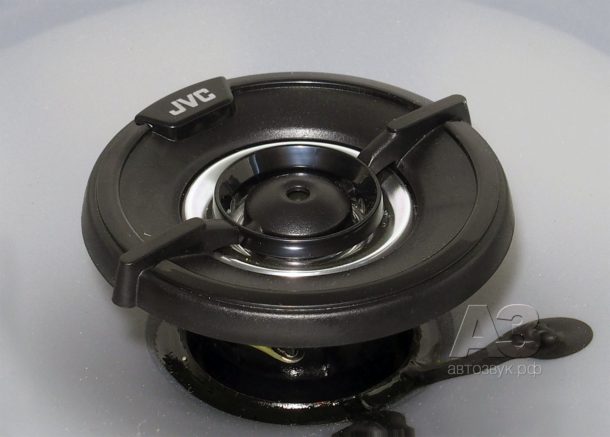

Дополнительный излучатель помимо обычного короткого внешнего рупора снабжён внутренним кольцевым рупором и апертурным телом. Конструкция представляет интерес, при измерениях посмотрим – как это повлияло на дисперсию

Тест коаксиалов JVC CS-DR162 и JVC CS-DR693

Габаритные и посадочные размеры по стандарту, монтажная глубина более чем скромная. Динамик поместится в самых «плоских» дверях

JVC CS-DR693 – конструкция

Тест коаксиалов JVC CS-DR162 и JVC CS-DR693 Тест коаксиалов JVC CS-DR162 и JVC CS-DR693

Здесь применён Z-образный профиль фланца, с лицевой стороны он усилен пластиковой накладкой. Помимо повышения жёсткости она дополнительно фиксирует склейку подвеса. Посадочный овал также оформлен явным образом, для крепления предусмотрены четыре отверстия. Входящий в комплект гриль надёжно фиксируется по диаметру и закрепляется теми же четырьмя винтами. Фильтр ВЧ – неполярный конденсатор

Тест коаксиалов JVC CS-DR162 и JVC CS-DR693

Среднечастотный излучатель, как и в предыдущем случае, снабжён сдвоенным рупором – но без апертурного тела. Дополнительный керамический супертвитер работает на частотах выше 10 кГц

Тест коаксиалов JVC CS-DR162 и JVC CS-DR693

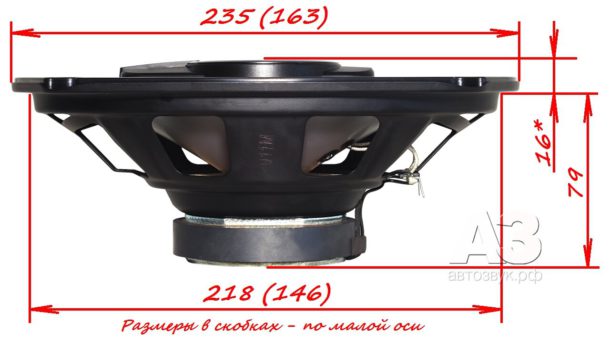

Здесь и комментировать практически нечего. Габариты стандартные, монтажная глубина – привычная

JVC CS-DR162 – измерения

Тест коаксиалов JVC CS-DR162 и JVC CS-DR693

Пределы изменения импеданса невелики

Заявлена номинальная мощность 50 Вт, пиковая – 300 Вт и диапазон воспроизводимых частот 88 Гц-22 кГц. Заявленная чувствительность 88 дБ при измерении по стандарту 1Вт/1м подтвердилась, полоса частот – тоже.

Измеренные параметры
FS, Гц 128
VAS, л 4,45
RE, Ом 3,4
QTS 1,64
QMS 6,35
QES 2,21
B•l, Тл•м 2,77
dBSPL, дБ/Вт/м 88,3
MMS, г 6,17

Тест коаксиалов JVC CS-DR162 и JVC CS-DR693

Заявка по полосе рабочих частот выполнена. На угловых АЧХ хорошо видна частота раздела с твитером – 5-6 кГц, на это указывает провал. Апертурное тело неплохо справляется со своей задачей – АЧХ обошлась без обычной для коаксиалов «пляски святого Витта», да и провал меньше обычного. Оптимальные углы установки этого динамика лежат в пределах 30 градусов

Искажения в характерных частотных полосах
при звуковом давлении 90 дБ (1 м)
100 — 300 Гц 2,7%
300 — 1000 Гц 0,65%
1 — 3 кГц 0,37%
3 — 10 кГц 0,21%

JVC CS-DR693 – измерения

Тест коаксиалов JVC CS-DR162 и JVC CS-DR693

Z-характеристика аккуратная, без фанатизма

Заявлена номинальная мощность 70 Вт, пиковая – 500 Вт и диапазон воспроизводимых частот 54 Гц-18 кГц. Заявленная чувствительность 86 дБ/Вт/м перевыполнена, осевая АЧХ тоже перекрыла норматив.

Измеренные параметры
FS, Гц 87
VAS, л 14,9
RE, Ом 3,7
QTS 1,5
QMS 5,5
QES 2,06
B•l, Тл•м 3,84
dBSPL, дБ/Вт/м 88,8
MMS, г 14,96

Вспомним, что у овала два размера (кто сказал «диаметра»?). Это обстоятельство иногда самым серьёзным образом влияет на АЧХ. Даже «чистый» эллиптический динамик в плоскости малой оси демонстрирует более широкую диаграмму направленности, чем в плоскости большой, это вызвано интерференцией звуковых волн от удалённых по-разному участков диффузора. Если же в середине диффузора возвышается «остров» с дополнительным излучателем, то его влияние сложно предугадать, проще измерить.

Тест коаксиалов JVC CS-DR162 и JVC CS-DR693 Тест коаксиалов JVC CS-DR162 и JVC CS-DR693

Стрелками показана плоскость, в которой перемещался измерительный микрофон. Как говорится, почувствуйте разницу. Второй вариант отличается меньшей неравномерностью АЧХ и, кстати, соответствует традиционному способу установки «овалов» в заднюю полку. Ещё приплюсуются отражённые от стекла сигналы – всё неровности усреднятся

Искажения в характерных частотных полосах
при звуковом давлении 90 дБ (1 м)
100 — 300 Гц 1,8%
300 — 1000 Гц 0,75%
1 — 3 кГц 0,42%
3 — 10 кГц 0,2%

ЛИЧНЫЙ ОПЫТ

Даже у скромного с виду JVC CS-DR162 сочный и тёплый средний и верхний бас – конечно, «мяса» ему не хватает, но ведь зачем-то сабвуферы придумали? Несмотря на довольно высокую частоту резонанса, субъективное ощущение сочного баса возникает благодаря повышенной добротности и небольшому «горбику» на АЧХ. Середина певучая, ясная. Звучание в целом яркое, напористое, угловые характеристики явно оптимизированы под установку в переднюю часть двери.

Солидный JVC CS-DR693 по басу «даёт сто очков вперёд». Хотя и здесь частота резонанса не самая низкая, но за счёт довольно высокой добротности АЧХ формально укладывается в заявленные рамки. Другой, не менее важный аспект – благодаря высокой добротности удалось сохранить и высокую чувствительность – что немаловажно при работе со встроенными усилителями головных устройств. Происхождение субъективно сочного баса аналогично JVC CS-DR162 («горбик» на АЧХ), но здесь он намного убедительнее. Несмотря на высокую добротность, быстрые басовые пассажи воспроизводятся со всеми подробностями, без затягивания. Тональный баланс удачный, среднечастотный и отчасти высокочастотный диапазон выделены с расчётом на работу в задней полке.

МЁД & ДЁГОТЬ

Новые динамики JVC DRVN – отличное решение для тех, кто не готов всерьёз вмешиваться в интерьер салона или затрачивать массу усилий на апгрейд. Поэтому и решётки скромные. У динамиков чёткое и приятное звучание, и, что самое главное – характеристики оптимизированы под установку в штатные места. К тому же благодаря высокой чувствительности динамики могут работать от встроенного усилителя головного устройства (особенно – JVC со спецкоррекцией DRVN), а благодаря запасу прочности переварят и внешний усилитель. И цена по нынешним временам – совсем смешная.

Цена вопроса:

JVC CS-DR162: 1790  руб.

JVC CS-DR693: 2990 руб.




У нас в каталоге:




Источник: Журнал «Автозвук»
