Тест «эстрадной» акустики KENWOOD



В «эстрадную» линейку KENWOOD SPL входят два высокоэффективных СЧ-динамика и компрессионный рупорный излучатель. Новинки отличаются выдающейся чувствительностью и удачным тональным балансом.

Тест «эстрадной» акустики KENWOOD

По сравнению с линейкой PSM в конструкцию внесено немало существенных изменений.

Диффузоры СЧ-динамиков выполнены из целлюлозного композита с минеральными добавками, их конусы имеют криволинейную образующую. Эти меры позволили добиться высокой жёсткости диффузоров и их хорошего демпфирования при снижении веса подвижных систем практически вдвое. Этому способствовала и намотка звуковых катушек омеднённым алюминиевым проводом вместо медного.

Тест «эстрадной» акустики KENWOOD

Двухволновые тканевые подвесы обеспечивают максимальную линейность хода диффузора и минимальные нагрузки на края диффузоров – это способствует снижению изгибных колебаний диффузора при работе на высоких уровнях громкости

Мощные магнитные системы обеспечивают жёсткий контроль движения диффузора даже в моменты пиковых нагрузок на предельных режимах работы динамиков. Кольцо Фарадея стабилизирует магнитный поток и снижает влияние индуктивности звуковой катушки на импеданс. Высота магнитных систем уменьшена за счёт изменения конфигурации магнита.

Тест «эстрадной» акустики KENWOOD

Восьмидюймовый Kenwood KFC-SPL80 оснащён огромным магнитом массой 1030 г, штампованная стальная корзина достаточно жёсткая. В комплект входит декоративное пластиковое кольцо

Тест «эстрадной» акустики KENWOOD

Пропорции стройные – монтажная глубина подстать калибру

Тест «эстрадной» акустики KENWOOD

Магнит шестидюймовых Kenwood KFC-SPL65 немного легче – 890 г, и задний магнитопровод уже не «грибком», а плоский. В остальном конструкция аналогичная

Тест «эстрадной» акустики KENWOOD

Габаритные размеры Kenwood KFC-SPL65 вполне стандартные для этого калибра, если не обращать внимания на магнит

Но, несмотря на заявленную верхнюю границу воспроизводимых частот в 12 кГц, эти динамики среднечастотные – и без помощи высокочастотного излучателя им не обойтись. Поэтому в линейку входит компрессионный рупорный ВЧ излучатель Kenwood KFC-SPL1NEO. В его конструкции приняты меры для снижения искажений и призвуков.

Тест «эстрадной» акустики KENWOOD

Компрессионный рупорный ВЧ излучатель Kenwood KFC-SPL1NEO

В отличие от существующих на рынке рупорных компрессионных твитеров в Kenwood KFC-SPL1NEO используются высококачественные металлические мембраны с высокой стабильностью характеристик. Результатом стал низкий уровень искажений на верхних частотах и отсутствие характерного «свистящего» окраса звука.

Тест «эстрадной» акустики KENWOOD Тест «эстрадной» акустики KENWOOD

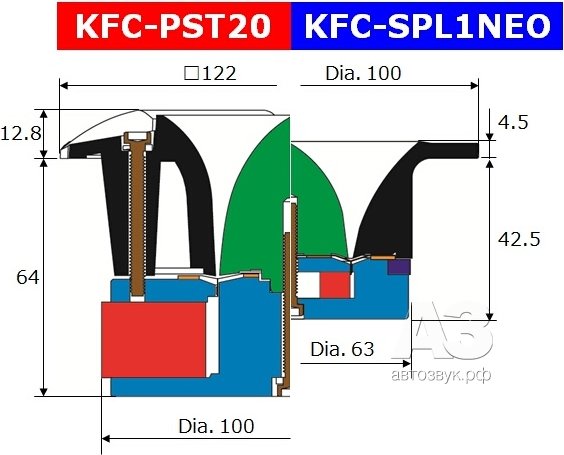

Благодаря рупору монтажная глубина твитера не самая маленькая, но её значительно уменьшили по сравнению с предшественником, заменив ферритовый магнит на неодимовый

Заявленные характеристики компонентов

Kenwood
KFC-SPL80
Kenwood
KFC-SPL65
Kenwood
KFC-SPL1NEO
Номинальная/пиковая мощность, Вт 150/450 150/450 40/120
Частотный диапазон, Гц 80—12000 80—12000 3000—20000
Чувствительность, дБ 97 94 105
Номинальный импеданс, Ом 4 4 4

Для среднечастотных головок необходимо использовать фильтр ВЧ 2 порядка с частотой среза 150—200 Гц. Для компрессионных твитеров рекомендуется ФВЧ 2 порядка с частотой среза 6—8 кГц, можно также использовать входящий в комплект конденсатор.

ИЗМЕРЕНИЯ

Тест «эстрадной» акустики KENWOOD

Z-характеристики компонентов (обратите внимание на масштаб синей кривой). Параметры ВЧ-головки измерению не поддаются, даже резонансная частота определяется лишь косвенно, такова особенность рупорных головок. Частота резонанса твитера около 3,5 кГц, «танцы» на частотах 10—20 кГц – локальные резонансы мембраны и рупора, к счастью – небольшие. А со среднечастотниками сейчас поработаем

Параметры Тиля-Смолла

Kenwood KFC-SPL80 Kenwood KFC-SPL65
Чувствительность, дБ/Вт/м 97,5 95,0
Частота резонанса FS, Гц 74,7 97,5
Эквивалентный объём VAS, л 35,1 9,72
Полная добротность QTS 0,38 0,40
Электрическая добротность QES 0,42 0,45
Механическая добротность QMS 3,95 4,0
Силовой фактор B•l, Тл•м 6,38 5,84
Масса подвижной системы MMS, г 9,77 6,74

Обратите внимание на очень лёгкие диффузоры – как минимум вдвое легче типичных мидбасов того же калибра, и при этом благодаря мягкому подвесу частота резонанса не слишком высокая. Но низкая общая добротность наводит на мысль, что и спад АЧХ начинается задолго до частоты резонанса – недаром производитель намекает на фильтрацию от 150-200 Гц. С другой стороны, такое сочетание параметров при невысокой добротности создаёт предпосылки для хорошей передачи импульсных сигналов и правильного тонального баланса (не везде, естественно, а в отведённом им диапазоне частот). К тому же низкая добротность убивает даже следы резонанса в звучании, гудеть эти динамики не будут никогда.

У большинства существующих на рынке «эстрадных» динамиков для получения максимальной чувствительности добротность повышенная – и в сухом остатке имеем трудноустранимый резонансный горб и локальные дефекты АЧХ. В варианте Kenwood высокая чувствительность достигнута за счёт лёгкого и жёсткого диффузора и высокого (для среднечастотников) силового фактора.

Сейчас посмотрим, что покажут измерения – и сравним заодно с фирменной документацией.

Тест «эстрадной» акустики KENWOOD

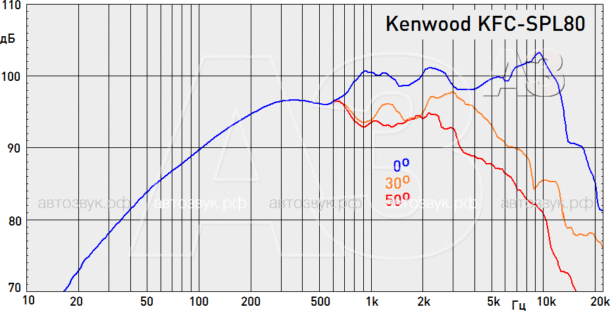

Вполне ожидаемый ранний спад АЧХ – плата за высокую чувствительность. Лёгкая болтанка на средних частотах – не криминал, неравномерность менее 8 дБ не считается. Но направленность излучения заметная, при таком диаметре диффузора рассчитывать на хорошие угловые характеристики не приходится. Полосу частот сверху полезно ограничить 4—5 кГц хотя бы фильтром первого порядка

Тест «эстрадной» акустики KENWOOD

С учётом масштаба у нас получилось примерно то же самое (на красные кривые не смотрите)

Тест «эстрадной» акустики KENWOOD

Отмеченные выше особенности проявляются и у шестидюймового динамика, но в меньшей степени. Здесь полосу частот «поверху» можно довести до 5—7 кГц

Тест «эстрадной» акустики KENWOOD

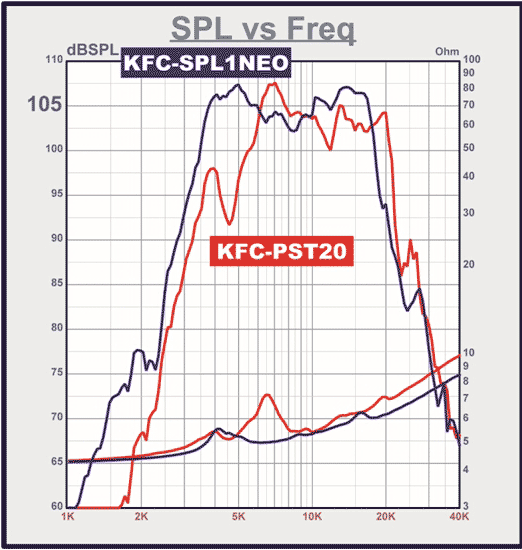

И здесь у нас совпало…

Тест «эстрадной» акустики KENWOOD Тест «эстрадной» акустики KENWOOD

Смещение с оси излучателя влияет главным образом на отдачу, полоса частот сужается незначительно. Нижнюю границу диапазона можно выбрать и 4 кГц при условии фильтра высокого порядка (не ниже третьего)

Искажения. Они, как и обещано, весьма низкие – ведь «громко» не обязательно «хрипло»? В акустике всё должно быть прекрасно. По возможности, разумеется. Вот результаты измерений нелинейных искажений всех головок при звуковом давлении 96 дБ (1 м) в свойственных им полосах частот.

Нелинейные искажения по полосам частот

Kenwood
KFC-SPL80
Kenwood
KFC-SPL65
Kenwood
KFC-SPL1NEO
100—300 Гц 1,7% 1,8%
300—1000 Гц 0,72% 0,65%
1—3 кГц 0,45% 0,43%
3—10 кГц 0,3% 0,3% 1,2%

Среднечастотники создают заметные искажения лишь на нижнем конце своего рабочего диапазона, где увеличивается ход диффузора и начинает сказываться нелинейность подвеса. На собственно средних и верхне-средних частотах искажений немного. Искажения твитера по обычным меркам великоваты, но для металлической мембраны и рупора это отменный результат. Поверьте, видали (и слыхали) намного страшнее.

ЛИЧНЫЙ ОПЫТ

Буду краток. В ближнем поле звучание динамиков нарочито яркое, слушать их лучше издалека. Впрочем, создавались они именно для Open Air. Если отодвинуться на метр-другой, становится совсем хорошо.

МЁД И ДЁГОТЬ

Основная целевая функция такой акустики – играть громко, и при этом желательно играть правильно, не вызывая отрицательных эмоций. Звучание этих компонентов не вызовет раздражения даже у придирчивых «эскушников». И среднечастотники, и пищалка способны именно играть, а не орать., Качество изготовления компонентов – выше всяких похвал, в общем – Kenwood марку держит. Главное – правильно настроить, согласовав высокую, но не одинаковую отдачу динамиков. Лучше всего – поканальным усилением, пассивный кроссовер здесь плохой помощник.

Цены:

KFC-SPL65 — 4 490 руб.

KFC-SPL80 — 6 490 руб.

KFC-SPL1NEO — 5 490 руб.




У нас в каталоге:




Источник: Журнал «Автозвук»
