Принцип компактности
Тест плоского 10-дюймового сабвуферного динамика Audio System R10 FLAT EVO


На этот раз ко мне в руки попал весьма интересный сабвуферный динамик. Обратить на него внимание заставило сочетание плоской конструкции, чрезвычайной компактности оформления и невысокой цены. Обычно что-то из этого списка выбивается – либо компактный динамик и компактное оформление, но дорого, либо компактный динамик и недорого, но нормально работать умеет только в большом корпусе. В общем, обо всём по порядку.

В модельном ряду немецкого бренда Audio System этот сабвуфер принадлежит к относительно недорогой серии R – она идёт второй после самой доступной серии М. У нас рекомендованная цена этого динамика на момент теста составляет 5740 рублей.



По правде говоря, в лаборатории оказались одновременно все сабвуферы этих серий, и вскоре по ним тоже сделаю большой обзор. Но начать решил именно с «плоской» модели, уж очень она выбивается из общего ряда.

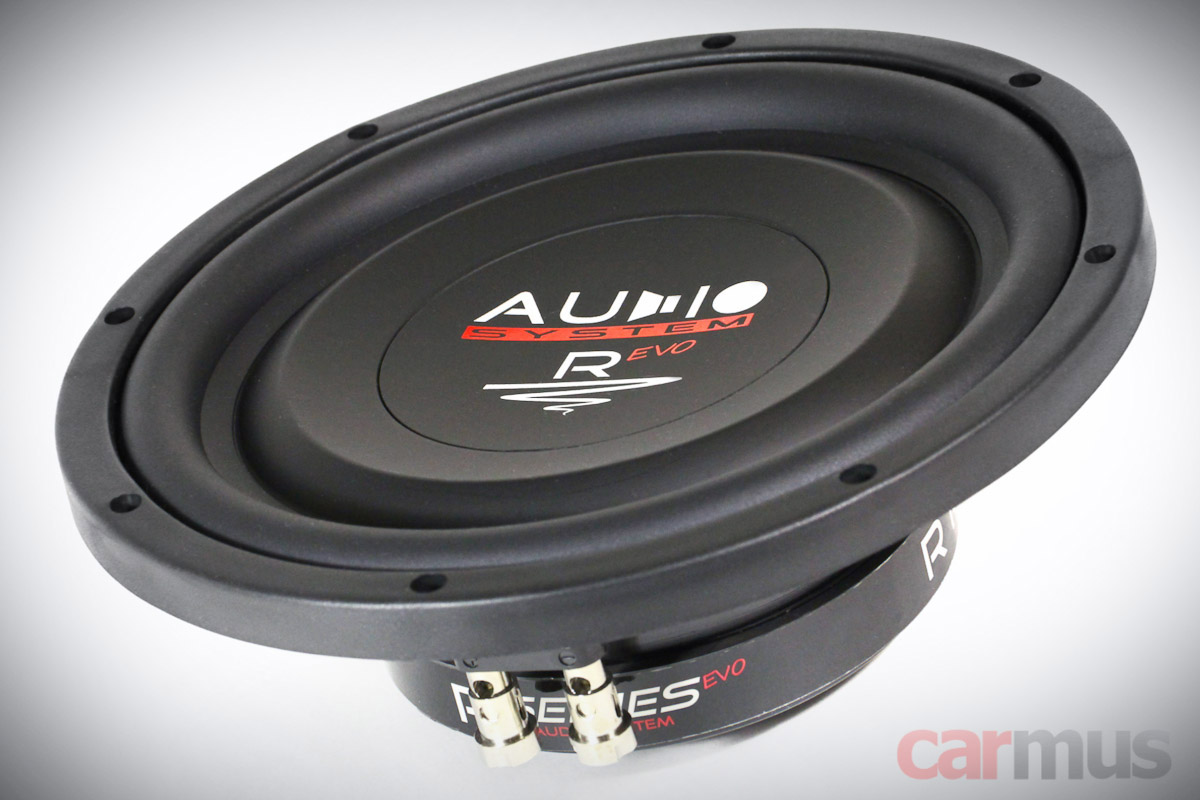

Конструкция. Первое впечатление

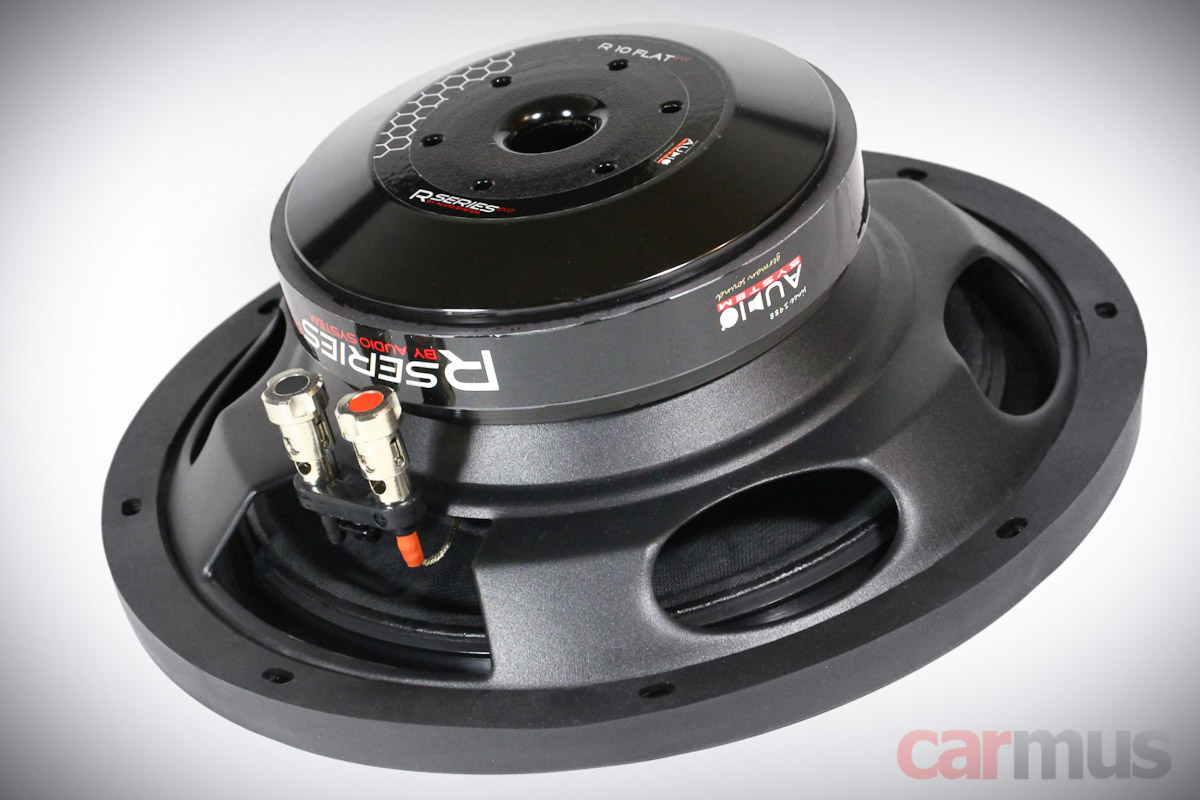

Конструкция R10 FLAT EVO, в общем-то, традиционна, разве что корзина и магнитная система имеют непривычные пропорции: монтажная глубина динамика получилась около 80 мм, а полная высота – 97 мм. Никаких вывернутых наизнанку магнитных систем и экзотических подвесов. Отчасти это позволило сохранить умеренную цену динамика – как ни крути, а оригинальные конструкции в производстве дороже.

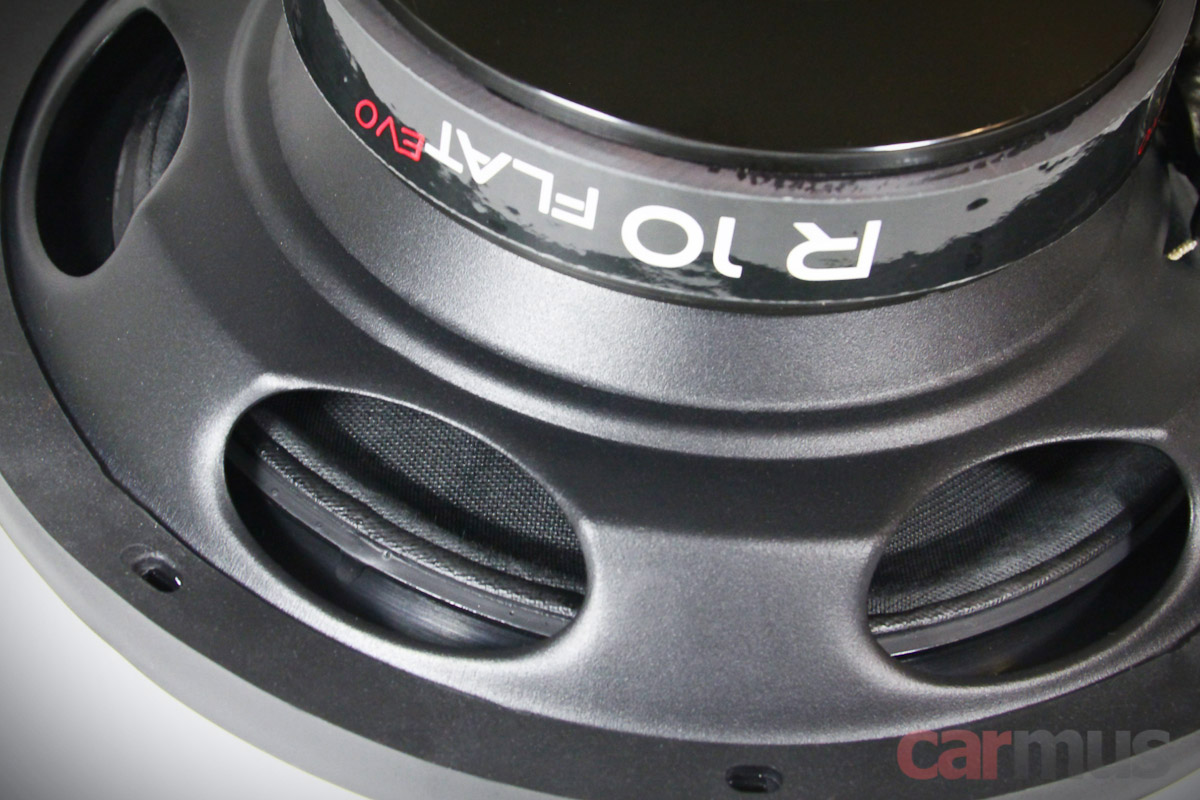

А вот диффузор – другое дело, здесь в нём главная фишка. За счёт своей хитрой формы он допускает достаточно большой ход. Даже если постараться продавить его руками, то до центрирующей шайбы он не достаёт и в остальные элементы не упирается.



Выполнен диффузор из прессованной целлюлозы. Материал сам по себе плотный и жёсткий, плюс ещё и конструктивная жёсткость за счёт формы получается.

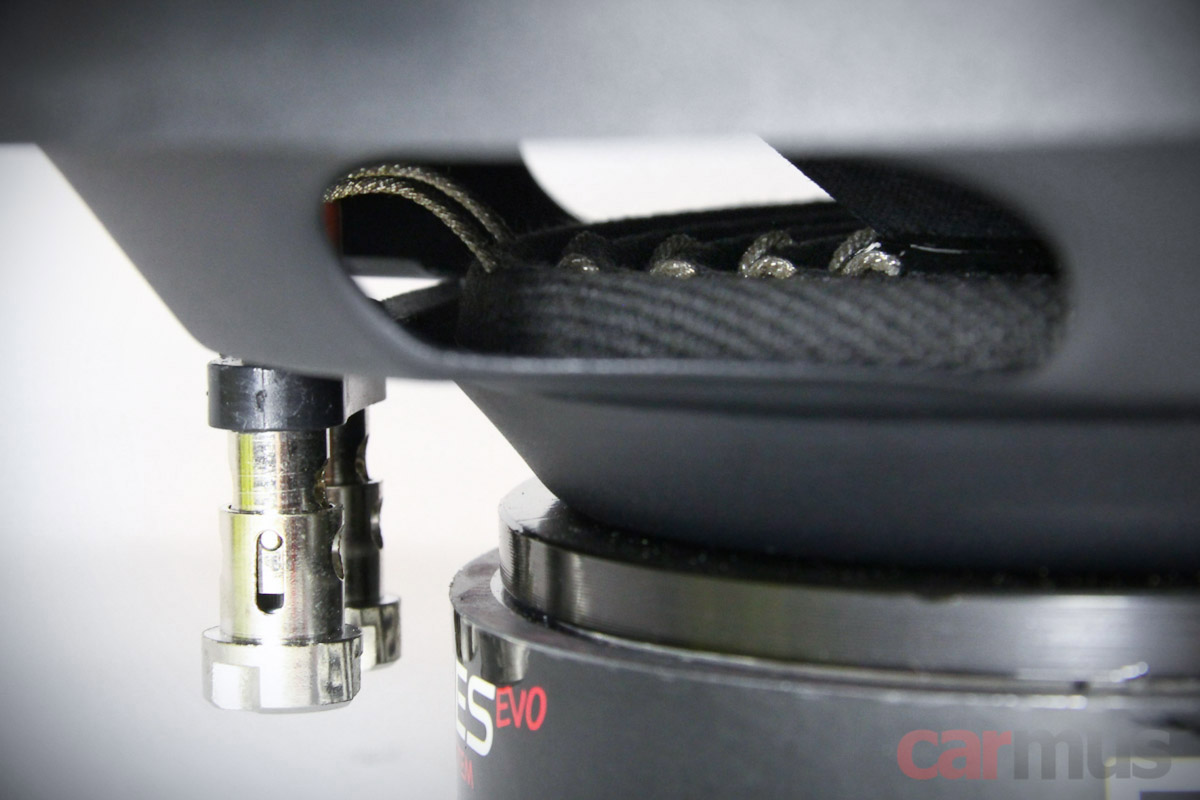

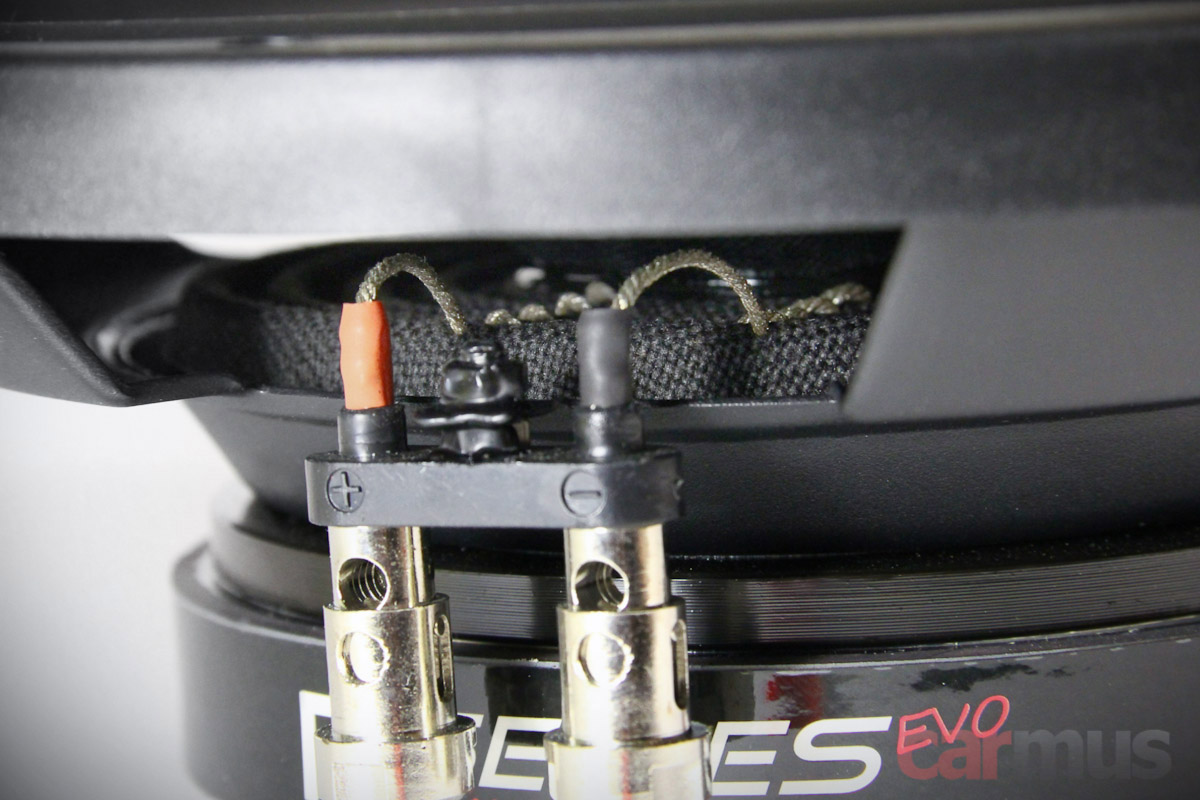

Подводящие «косички» прошиты через центрирующую шайбу и не касаются диффузора даже при максимальном его смещении.



Фактический линейный ход определяется по большей части мотором динамика. Увидеть катушку тут не представляется возможным, окон под центрирующей шайбой не предусмотрено, но описание обещает ход 15 мм.

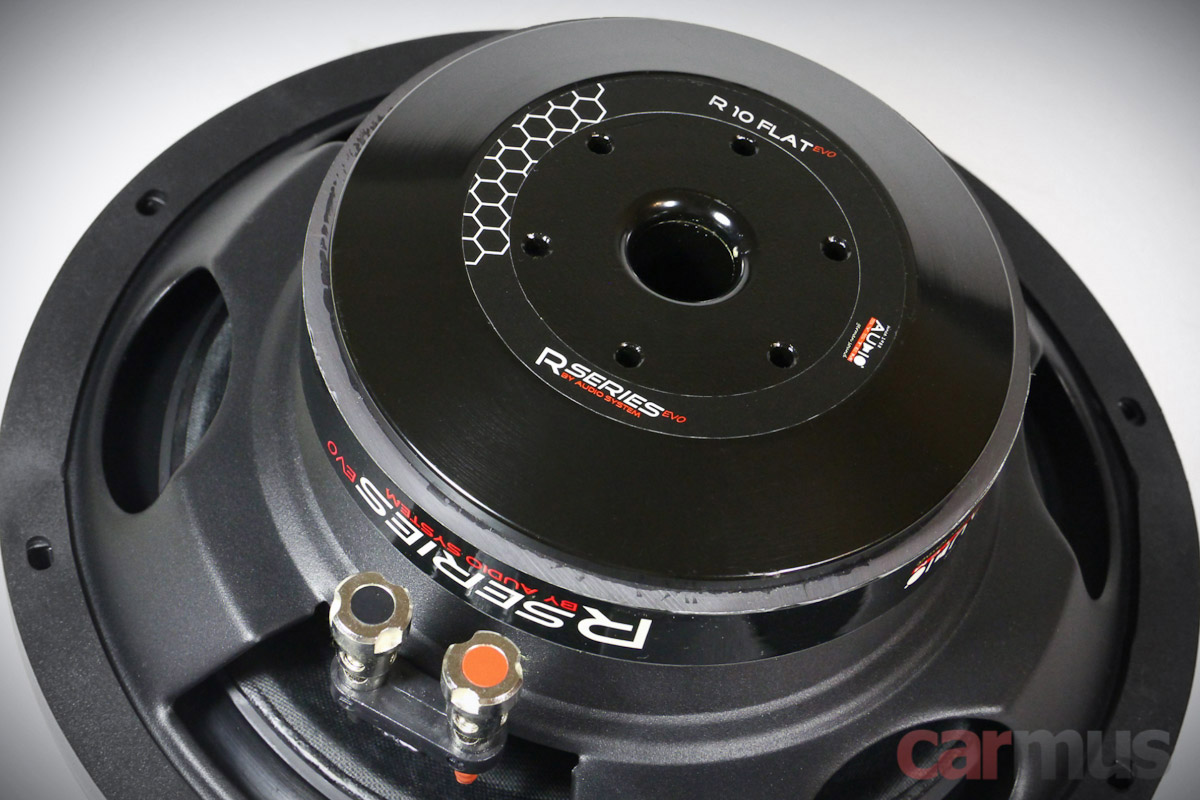

Охлаждение 2-дюймовой звуковой катушки организовано через осевое отверстие в торце магнитной системы и отверстия по диаметру катушки.



На фоне в целом удачной «плоской» конструкции это выглядит досадным упущением – при проектировании корпуса придётся оставлять между магнитной системой и задней стенкой хотя бы пару-тройку сантиметров. Конечно, при посадочной глубине динамика всего 80 мм это не особо критично, но всё же слегка «портит карму» плоской концепции.

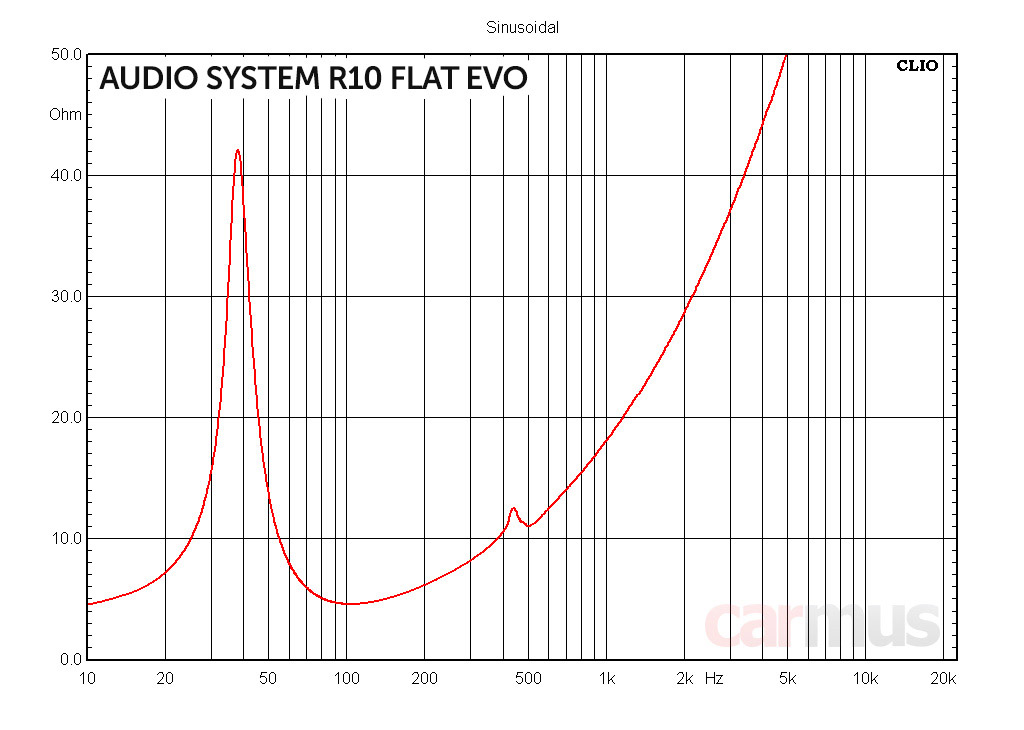

Измерение параметров



Динамик не самый мягкий, но учитывая, что это всё же FLAT, по-другому нельзя. Иначе он потребовал бы большого корпуса, и все преимущества компактности свелись бы к нулю. При этом подвижная система по нынешним меркам относительно лёгкая. Это хорошо с точки зрения импульсного отклика, но не позволило сделать резонансную частоту достаточно низкой. Впрочем, для 10-дюймового калибра она осталась в разумных пределах. В конечном итоге, многое решит оформление.



Заявленные / фактические параметры Audio System R10 FLAT EVO:
  • Fs (собственная резонансная частота) – 34,5 Гц / 37 Гц
  • Vas (эквивалентный объем) – 24,9 л / 23,6 л
  • Qms (механическая добротность) – 6,30 / 5,53
  • Qes (электрическая добротность) – 0,56 / 0,50
  • Qts (полная добротность) – 0,52 / 0,46
  • Mms (эффективная масса подвижной системы) – 122 г / 124 г
  • BL (коэффициент электромеханической связи) – 14,1 Тл м / 14,4 Тл м
  • Re (сопротивление звуковой катушки постоянному току) – 3,6 Ом / 3,6 Ом
  • dBspl (опорная чувствительность, 1м, 1Вт) – 90,1 дБ* / 86,2 дБ


Сильные различия в чувствительности пусть вас не смущают. Описание указывает значение в единицах «дБ / 2,83 В / 1 м», так что на деле разбег значений некритичный.

Расчёт акустического оформления

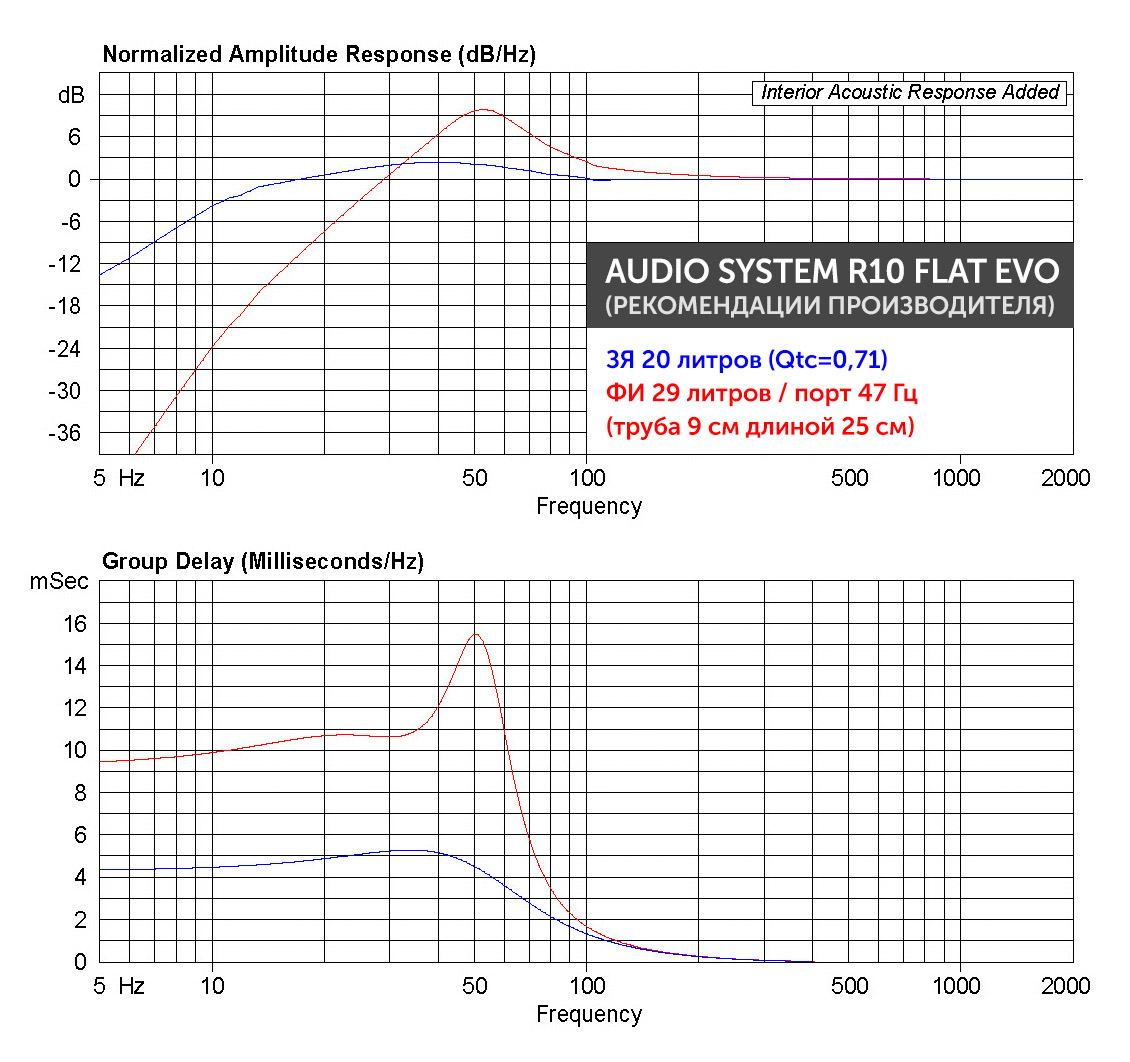

Смотрим, что предлагает описание. Всего два варианта – закрытый ящик и фазоинвертор. Все указанные объёмы учитывают динамики и порты:



К закрытому ящику никаких вопросов, а вот с вариантом ФИ я бы поспорил – ну чисто колотушка получается. Возможно, это просто опечатка, и порт должен быть длиннее (или меньше в диаметре), тогда он получился бы настроенным ниже.

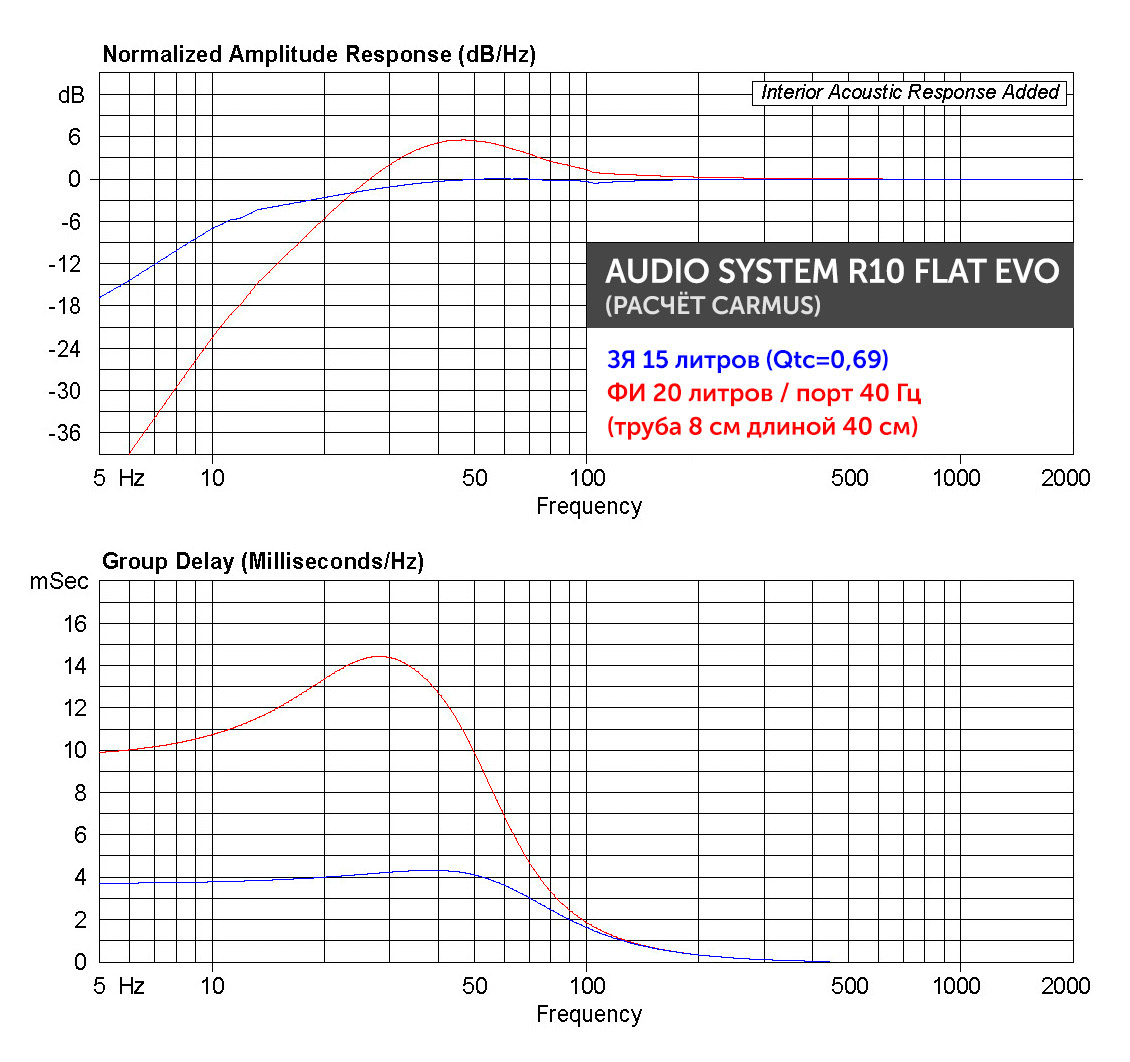

Небольшой разбег заявленных и фактических параметров оказался, что называется, в тему. По фактическим параметрам ЗЯ можно смело делать компактнее. Отдача, правда, получается невысокой, но при нехватке свободного места вариант вполне рабочий. ФИ для этого динамика выглядит привлекательнее, и тоже, кстати, невеликие размеры у корпуса получаются, что под динамик с эпитетом FLAT вполне логично.



Здесь замечу, что в отличие от описания я в расчётах использую «чистые» объёмы, т. е. без учёта динамика и порта. Когда речь заходит о столь скромных объёмах, этот нюанс может оказаться существенным.

Проба в деле и выводы



Попробовать динамик в ФИ оформлении не вышло, но выводы по ЗЯ полностью подтвердили расчёты. Сначала поставил динамик в тестовый 20-литровый корпус, немного послушал и закидал объём пенопластовыми кубиками, так и уменьшив его в итоге до расчётных 15 литров. Бас получился не самым глубоким, но в большой мидбасовый динамик сабвуфер не превратился, и это главное. По структуре бас плотный, с хорошим таким, по-концертному тактильным ударом. Рок и ритмичную электронику слушать кайфово, и даже на speed-metal быстрая бас-бочка не смазывается. Выбирать R10 FLAT EVO в большие машины, наверное, не слишком логично, но в компактных однообъёмниках он приживётся очень даже хорошо.

В целом, считаю, это один из немногих по-настоящему удачных плоских сабвуферных динамиков. Конечно же, не единственный, но конкуренты при прочих равных получаются либо сильно дороже, либо имеют один существенный недостаток – при FLAT (или SLIM, как иногда говорят) исполнении самого динамика требуют немаленьких корпусов, а в компактных превращаются из сабвуферов в большие мидбасовые динамики.

В случае с Audio System и сам динамик плоский, и оптимальные варианты оформления за 20 литров не выбиваются. «Афроамериканского» баса от него, понятное дело, ожидать глупо, но сравниться с традиционными «полноразмерными» 10-дюймовыми динамиками он вполне способен. Даже несмотря на то, что места занимает меньше.

  • Плоская конструкция динамика
  • Способен полноценно работать в компактных корпусах
  • Доступная цена

  • При проектировании корпуса нужно оставлять немного свободного пространства за динамиком (из-за осевого отверстия в магнитной системе)



У нас в каталоге:




Источник: Журнал «Carmus»
