Много баса в малом объёме
Тест 10-дюймового сабвуферного динамика Oris HK-10S


Этот сабвуфер я заприметил ещё на стадии прототипа, готовящегося к производству. Толковых "десяточек" нынче не так много, особенно в сегменте доступной техники. Чтобы и объёма большого не требовали, и басовым "мясом" могли порадовать. А у этого саба такое сочетание было, чем и зацепил. Поэтому как только вышла серийная версия, забрал новый динамик к себе в лабораторию, чтобы сравнить его с предсерийником и, если всё окажется хорошо, сделать полный обзор. Заодно и погонял его у себя в машине.

Конструкция



Откровенно говоря, внешне HK-10S выглядит "как все". Это и понятно – чтобы уместиться в невысокую цену (4500 рублей на момент теста), в конструкции использованы традиционные OEM-комплектующие. Основная работа при его проектировании велась над магнитной системой – это не видно глазу, но сильно влияет на работу динамика. Так что одинаковые с виду сабы от разных производителей на деле могут оказаться ой какими разными.

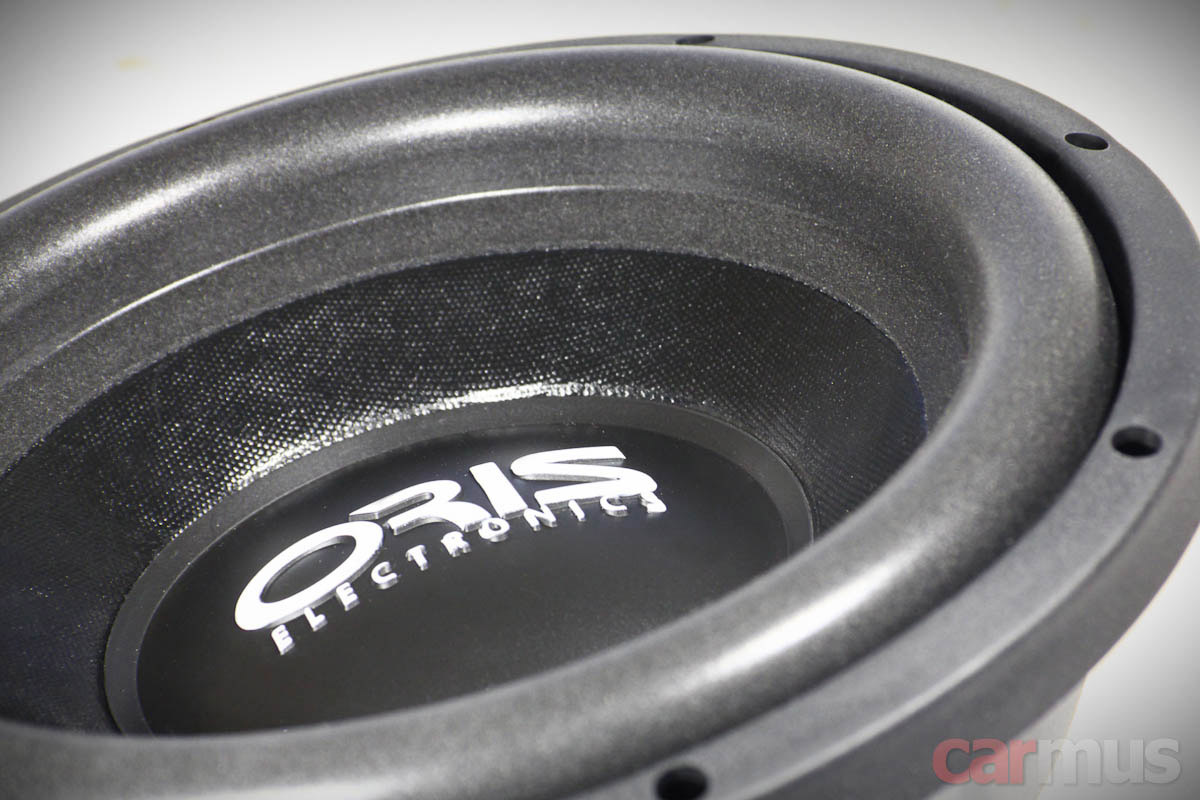

Верхний подвес имеет относительно небольшую ширину, но зато он высокий. Это даёт динамику работать с приличным ходом, но в отличие от широченных губастых подвесов не съедает полезную площадь диффузора. Однако, тренд последнего времени.



Сам диффузор – традиционная непрессованная целлюлоза.

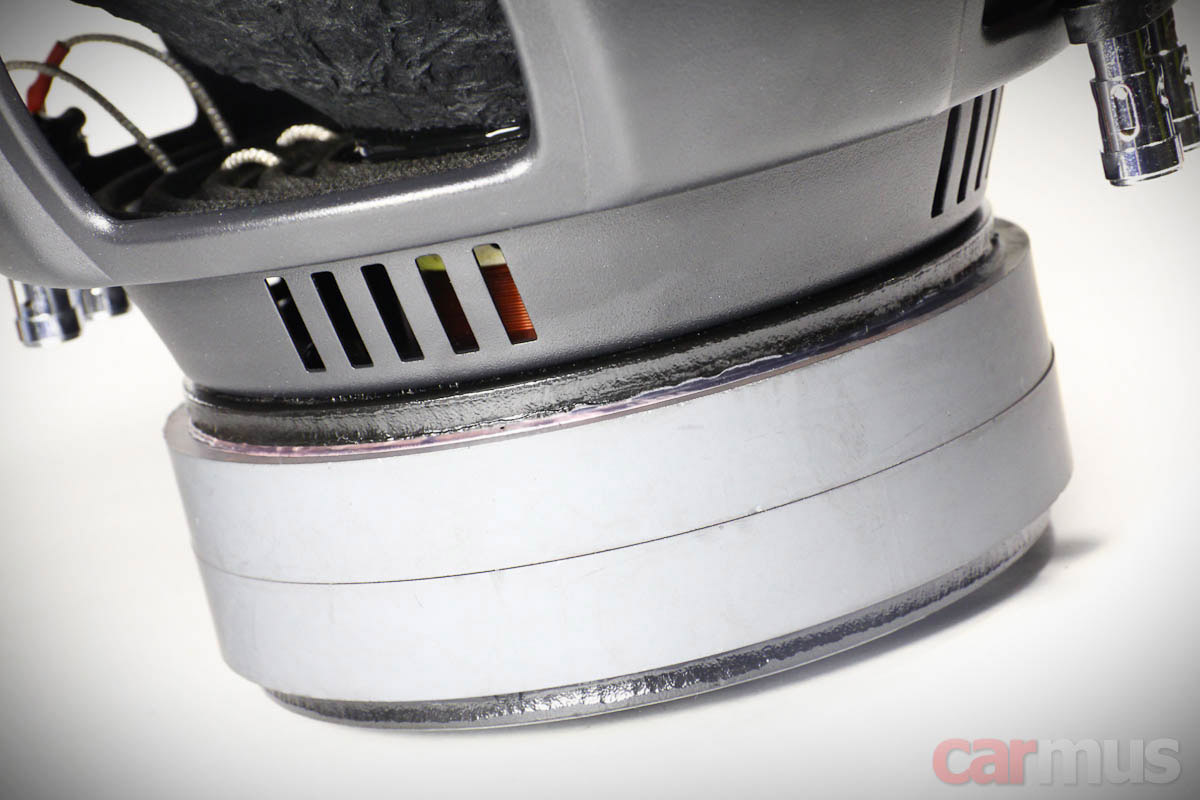

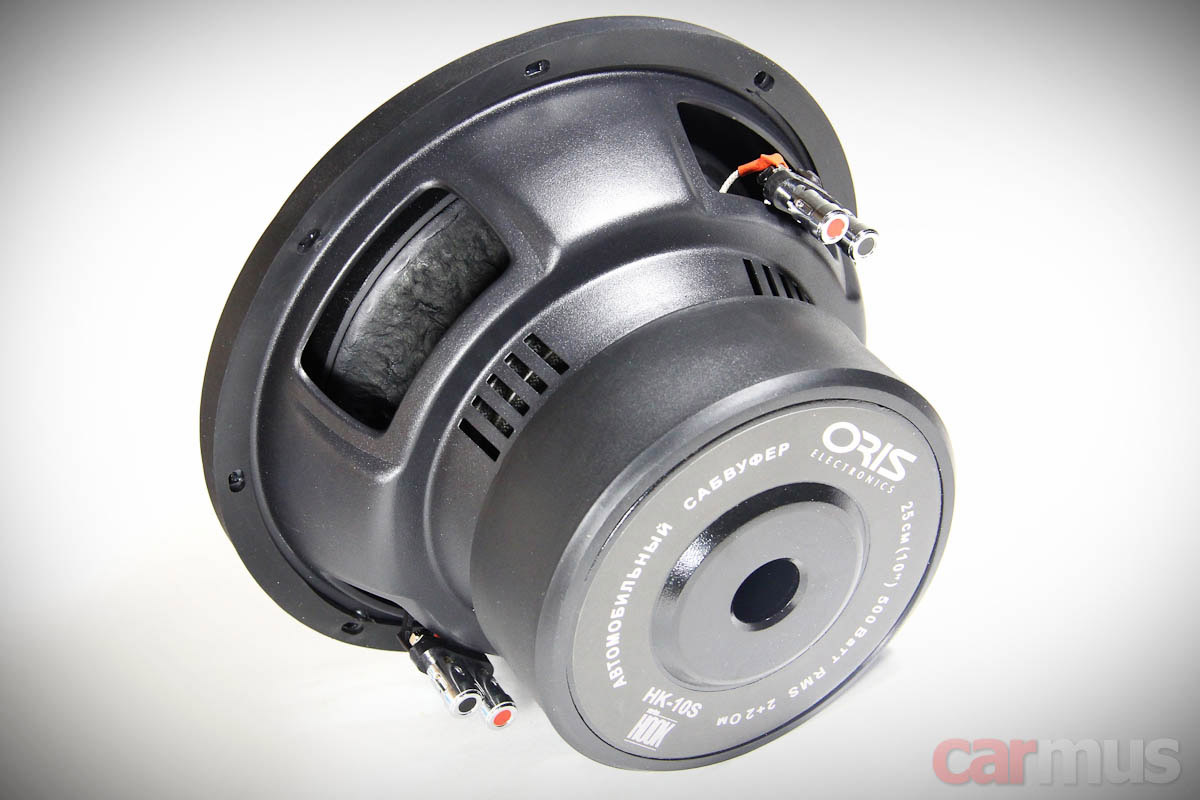

Корзина – стальная штампованная. Литьё выглядело бы, может, и солиднее, но в техническом плане она ничего бы не дала, а в цене динамик прибавил бы прилично. Так что всё разумно. Мотор построен на двух 155-мм ферритовых кольцах общей высотой 40 мм, закрытых по периметру защитным кожухом.

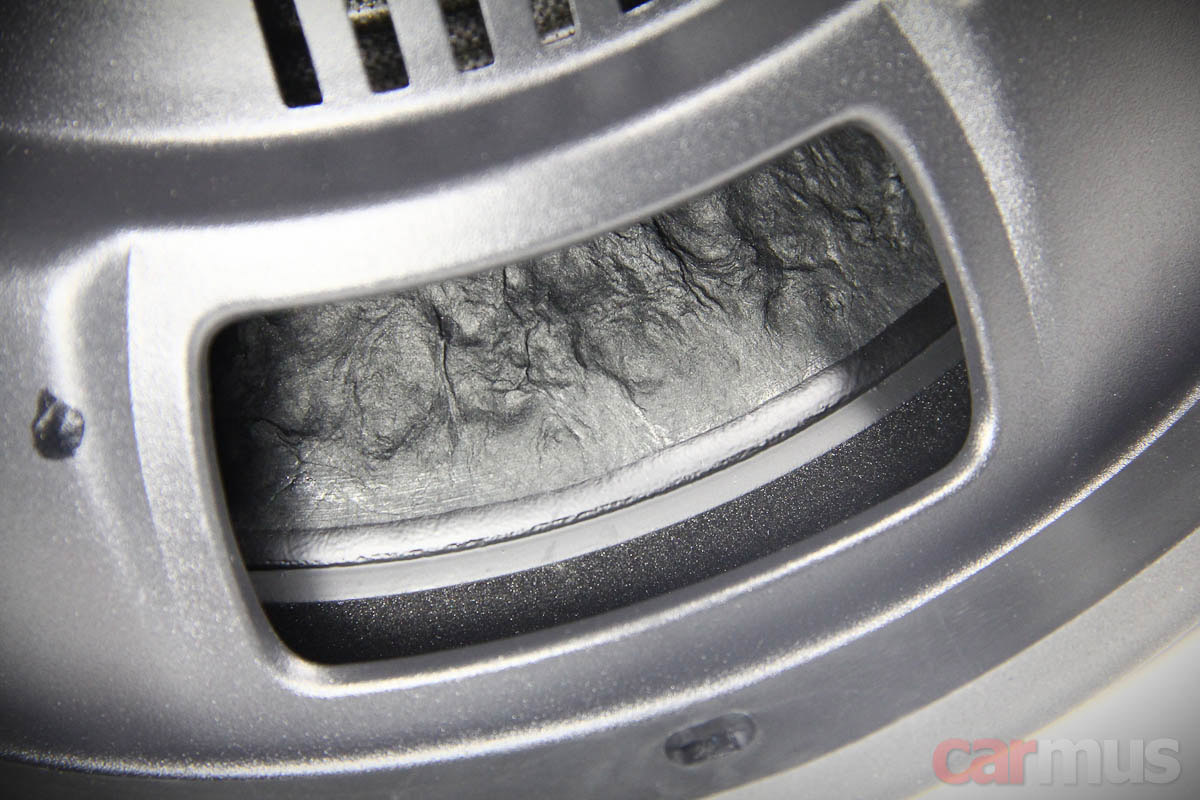

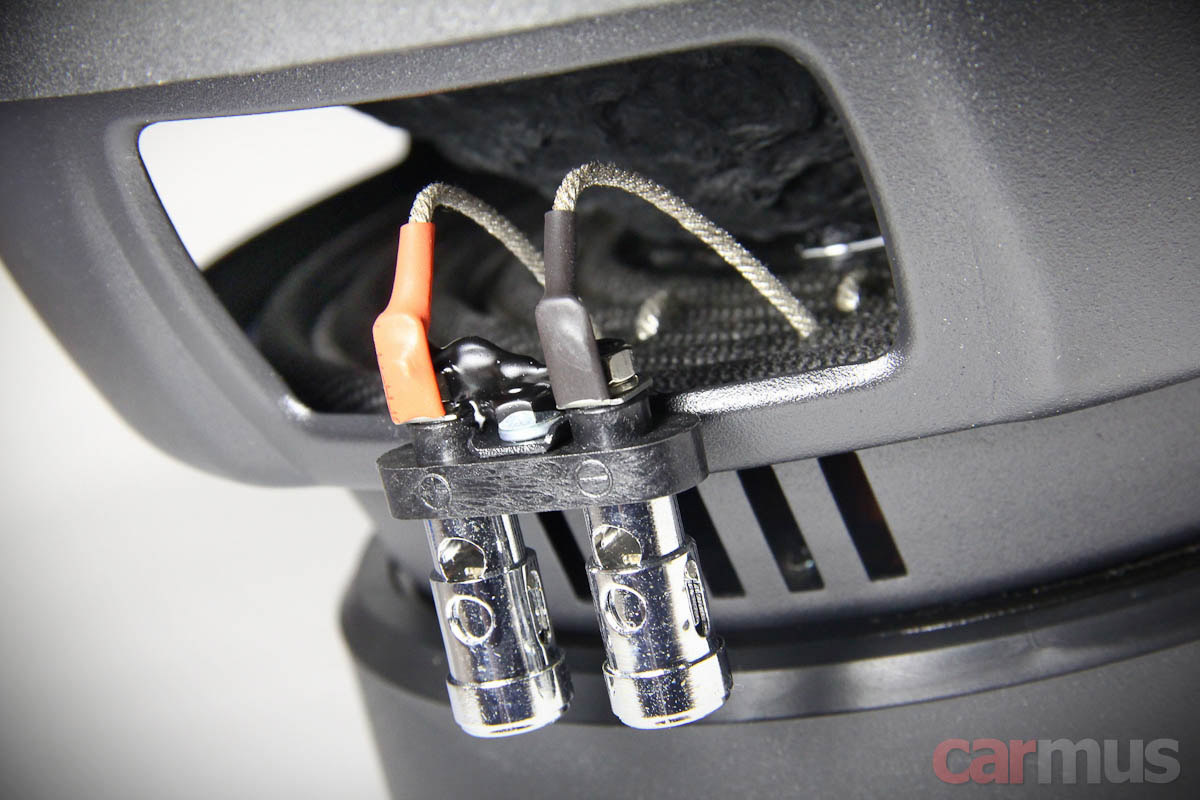

Подводящие выполнены круглыми косичками, частично прошитыми через центрирующую шайбу.



Катушка 2,5-дюймовая. Самый, наверное, универсальный калибр – позволяет спокойно использовать динамик с большинством моноблоков, выдающих на 4-омную нагрузку 400-600 Вт RMS. Ну или в составе сабвуферов на нескольких динамиках, благо, катушка 2+2 Ом позволяет коммутировать HK-10S не только в 4 Ом, но и в 1 Ом.



Немного удивил вид магнитов. Обычно в этой цене приходится видеть самые дешёвые ферритовые кольца, здесь же магниты имеют однородный цвет. Стабильность производства в доступном сегменте – ценная штука.

Измерения и анализ параметров

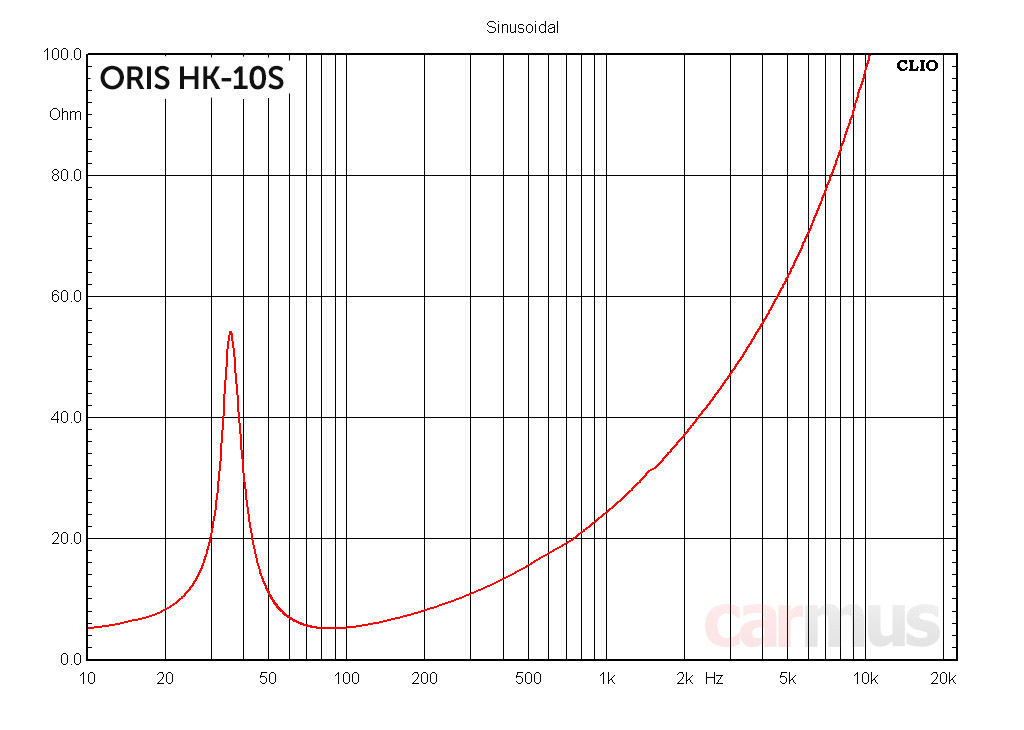

К слову, о стабильности. Признаюсь, измерив параметры динамика, был удивлён. Такое совпадение с параметрами предсерийного образца (а именно они здесь указаны в качестве "заявки производителя") встречается редко. Разве что у таких грандов как Elettromedia или Harman. Различия на грани естественного разброса:



Заявленные / фактические параметры Oris HK-10S:
  • Fs (собственная резонансная частота) – 37 Гц / 35 Гц
  • Vas (эквивалентный объем) – 16 л / 17 л
  • Qms (механическая добротность) – 6,99 / 6,99
  • Qes (электрическая добротность) – 0,59 / 0,54
  • Qts (полная добротность) – 0,55 / 0,50
  • Mms (эффективная масса подвижной системы) – 171 г / 171 г
  • BL (коэффициент электромеханической связи) – 16,2 Тл м / 16,6 Тл м
  • Re (сопротивление звуковой катушки постоянному току) – 3,9 Ом / 3,9 Ом
  • dBspl (опорная чувствительность, 1м, 1Вт) – 83,5 дБ / 83,7 дБ


Коротко проанализирую что получилось. Итак, изначально стояла задача сделать сабвуфер с сочным "мясным" басом, но при этом умеющий работать в компактном корпусе. Поэтому подвесы не самые мягкие, и Vas получился порядка 16-17 литров. Чтобы при этом резонансная частота не поднялась слишком высоко, подвижку тоже пришлось делать потяжелее – около 170 грамм, что уже ближе к среднестатистическим 12-дюймовым моделям. В общем, компромисс, свойственный современным автомобильным сабвуферам.

А вот теперь интересное. Довелось видеть немало динамиков, которые при таком раскладе имеют слабые магниты. Ну просто потому, что так дешевле. Выглядит такой саб внушительно, но… Как думаете, как будет ездить брутальный седельный тягач с мотором от мопеда? В динамиках то же самое – такие сабы не дают контролируемого баса, только гудят и дудят.

Помните, в самом начале я говорил про то, что над мотором HK-10S пришлось потрудиться? Он балансирует на тонкой грани между противоречивыми требованиями – достаточно сильный, чтобы контролировать движение не самого лёгкого диффузора, но не гигантский, чтобы цена сабвуфера в конечном итоге уместилась в отведённые рамки. Посмотрите на параметр BL (силовой фактор динамика), для 4-омного динамика вышло очень неплохо. Как следствие, и добротность Qts получилась универсальной – навскидку динамик может использоваться и в ЗЯ, и в ФИ.

Расчёт акустического оформления

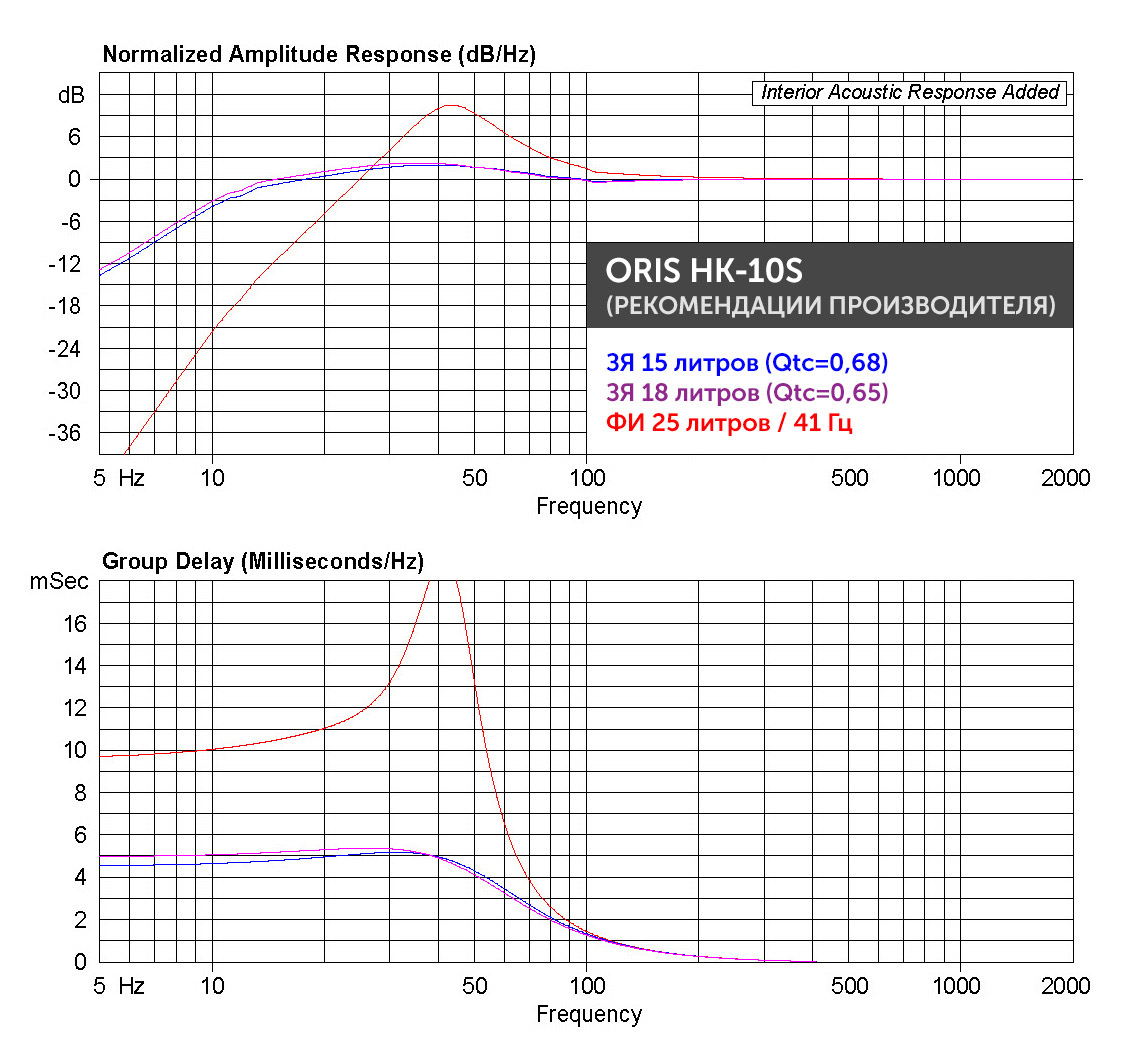

Динамик действительно не требует гигантских корпусов. Поскольку заявленные параметры, снятые с предсерийника, хорошо совпали с параметрами серийного экземпляра, искать новые варианты оформления не пришлось – все они приведены в описании. Вот что получается по этим данным:



В закрытом ящике объёмом всего 15-18 литров получается достаточно вкусный универсальный бас – под ритмичный хаус или несложный инструментал подойдёт отлично. К слову, на роке сабвуфер отрабатывает бас-бочку и бас-гитару тоже плотно и упруго.

Небольшое предупреждение для любителей инфрабаса. Вангую, некоторые попробуют поставить этот динамик в большой фазоинверторный корпус и настроить порт пониже. Сделать так можно, но не нужно – качество баса оставит желать лучшего.

Так что если нужна хорошая отдача и плотный бас, ритмично массирующий печёнку и толкающий в грудь, ставьте динамик в 25 литров (чистыми) и делайте порт в виде трубы диаметром 10 см и длиной 50 см (настройка получится немногим выше 40 Гц). Получается эдакий бас-буст, только не выкручиванием регулятора на усилителе, а естественным, акустическим способом.

Единственное замечание – для ФИ не забывайте про регулятор Subsonic на усилителе (если таковой имеется). Лучше избавить сабвуфер от самых низких неинформативных частот, сочность баса при этом не пострадает, а вот перегрузочная способность саба заметно возрастёт.

Коротко о применении



Итак, к этому сабвуферу есть смысл присмотреться в том случае, если хочется получить увесистый бас, "по концертному" бьющий в грудь на ритмичной музыке, но при этом нет желания занимать багажник большим корпусом или нужно вовсе уместиться в стеллс. Динамик умеет работать в объёмах от 15 литров, и даже если захочется получить побольше отдачи, больше 25 литров (чистого объёма) ему не потребуется. Даже сабвуфер на нескольких динамиках (благо, двойная катушка даёт свободу – 4 Ом или 1 Ом) не окажется огромным.

А вот усилитель к Oris HK-10S нужно подбирать с толком. Умение выдавать плотный бас, будучи установленным в компактном корпусе, даётся только одной ценой – такие динамики всегда имеют достаточно тяжёлые подвижки и туговатые подвесы. Разумеется, с SPL-сабами сравнивать не нужно, до них по тугости ещё далеко. Но для достаточного запаса в пару к Oris HK-10S я бы взял усилитель с мощностью от 500 Вт (или больше, если сабвуфер планируется построить на нескольких динамиках).

  • Доступная цена
  • Способность работать в компактных корпусах от 15 литров
  • Универсал – умеет хорошо работать в ЗЯ и ФИ
  • Способен на плотный бас, "по концертному" бьющий в грудь

  • Невысокая чувствительность – неизбежность для "компактных" сабов



У нас в каталоге:




Источник: Журнал «Carmus»
