В поисках артикуляции
Тест 10-дюймового сабвуферного динамика Audible Physics Avatar 10

Как и обещал, вслед за тестом акустики серии Avatar, не откладывая "в долгий ящик", взялся за изучение сабвуфера этой же серии. Это "десяточка", созданная, как заверяет производитель, для SQ-систем самого высокого уровня. Цена на момент теста составляет 28000 рублей – саб не дешёвый, но и без ценового экстремизма, порой присущего технике High End. Посмотрим, что Avatar 10 умеет на деле.

Конструкция

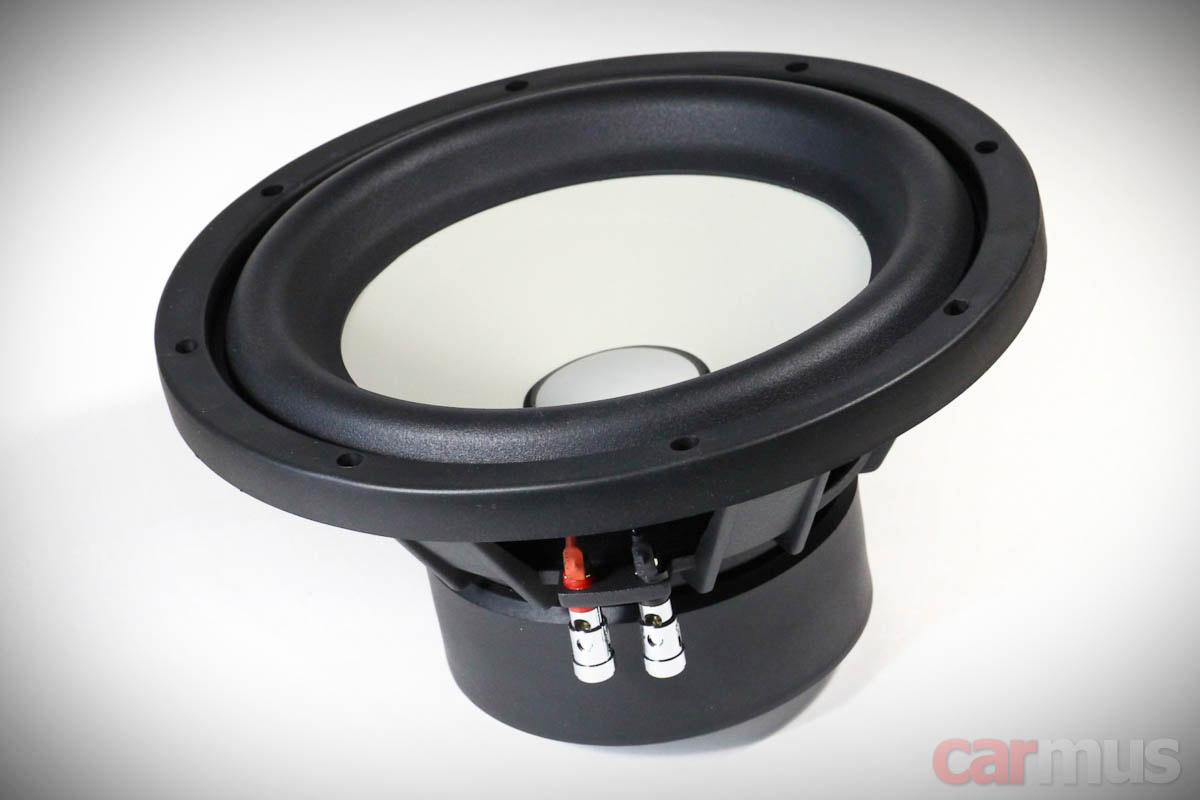

Материал диффузора тот же, что и в недавно протестированной акустике Avatar – официально его название звучит как Magnesium Carbon Polypropiline, т. е. полипропилен с добавками на основе магния и углеволокна. Тактильно больше напоминает целлюлозу или алюминий с покрытием, но уж точно не пропилен. Как бы то ни было, диффузор достаточно жёсткий и не звонкий. Вес подвижной системы потом покажут измерения.

В поисках артикуляции | Тест 10-дюймового сабвуферного динамика Audible Physics Avatar 10

В поисках артикуляции | Тест 10-дюймового сабвуферного динамика Audible Physics Avatar 10

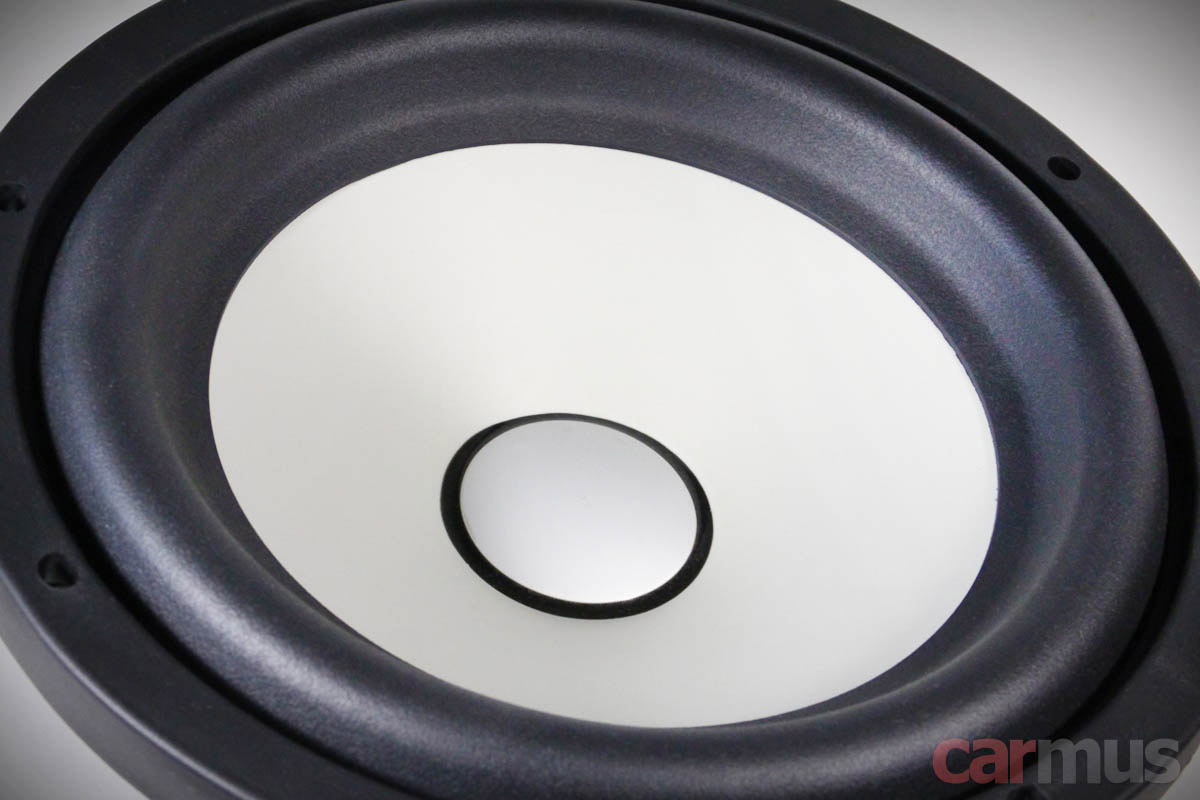

Пылезащитный колпак в центре диффузора – алюминиевый. Верхний подвес неширокий, но по меркам SQ-сабов относительно высокий. Это должно хорошо сказаться на линейности хода диффузора. Профиль подвеса без резких перегибов, скругленный.

В поисках артикуляции | Тест 10-дюймового сабвуферного динамика Audible Physics Avatar 10

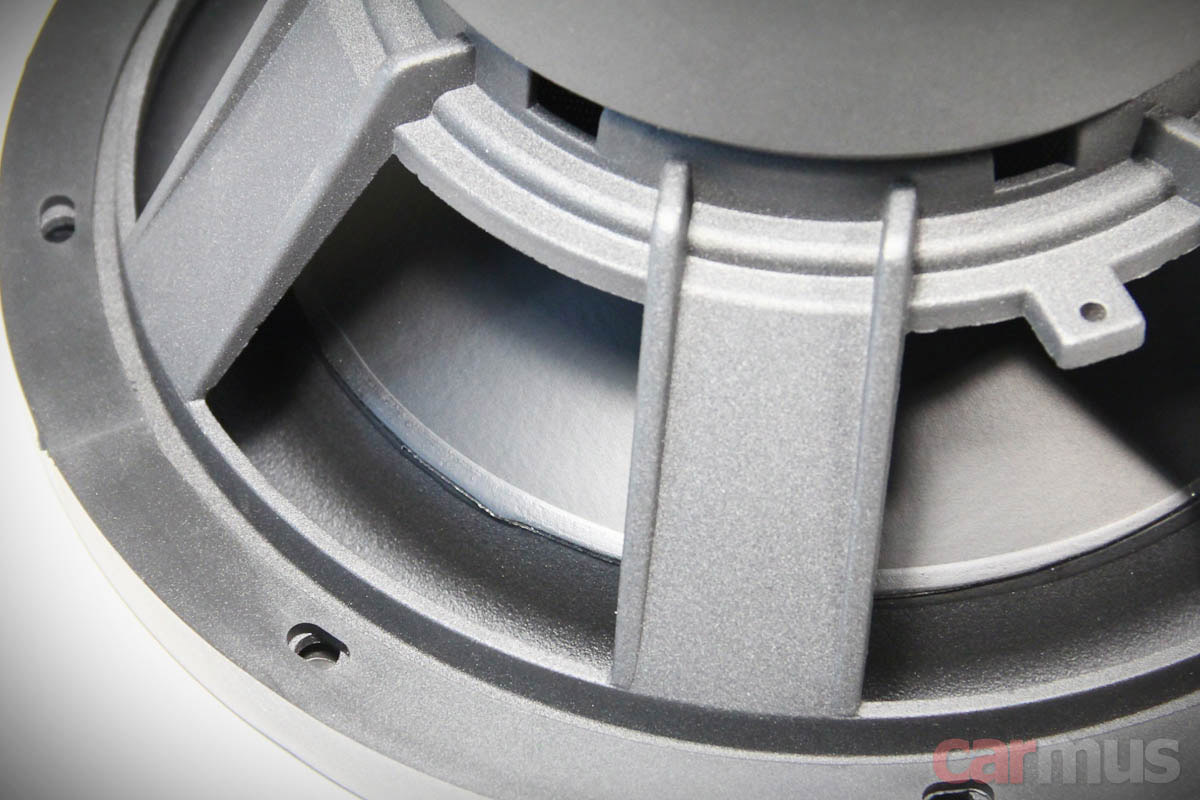

Фактура диффузора с лицевой и тыльной сторон разная – материал явно имеет слоёную структуру.

В поисках артикуляции | Тест 10-дюймового сабвуферного динамика Audible Physics Avatar 10

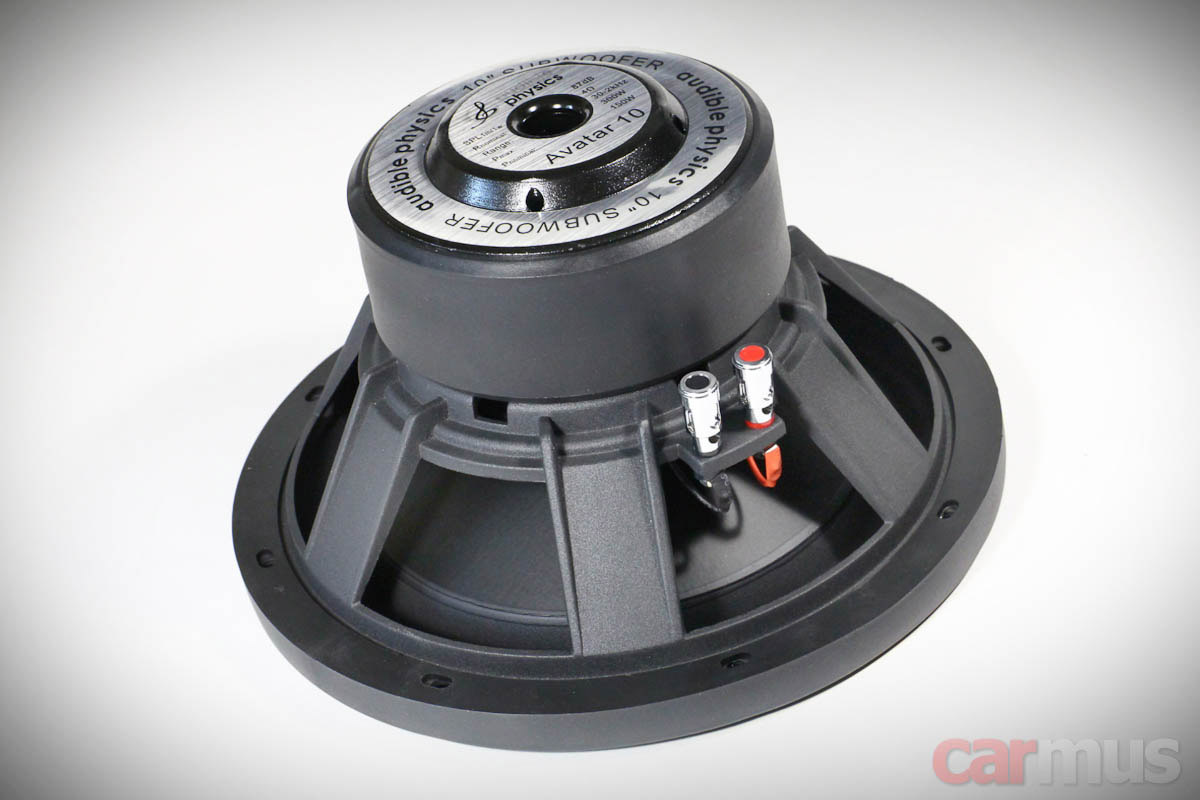

Литая корзина без лишних изысков, но удачная. Мотор средних размеров. Монтажная глубина динамика меньше 14 см.

В поисках артикуляции | Тест 10-дюймового сабвуферного динамика Audible Physics Avatar 10

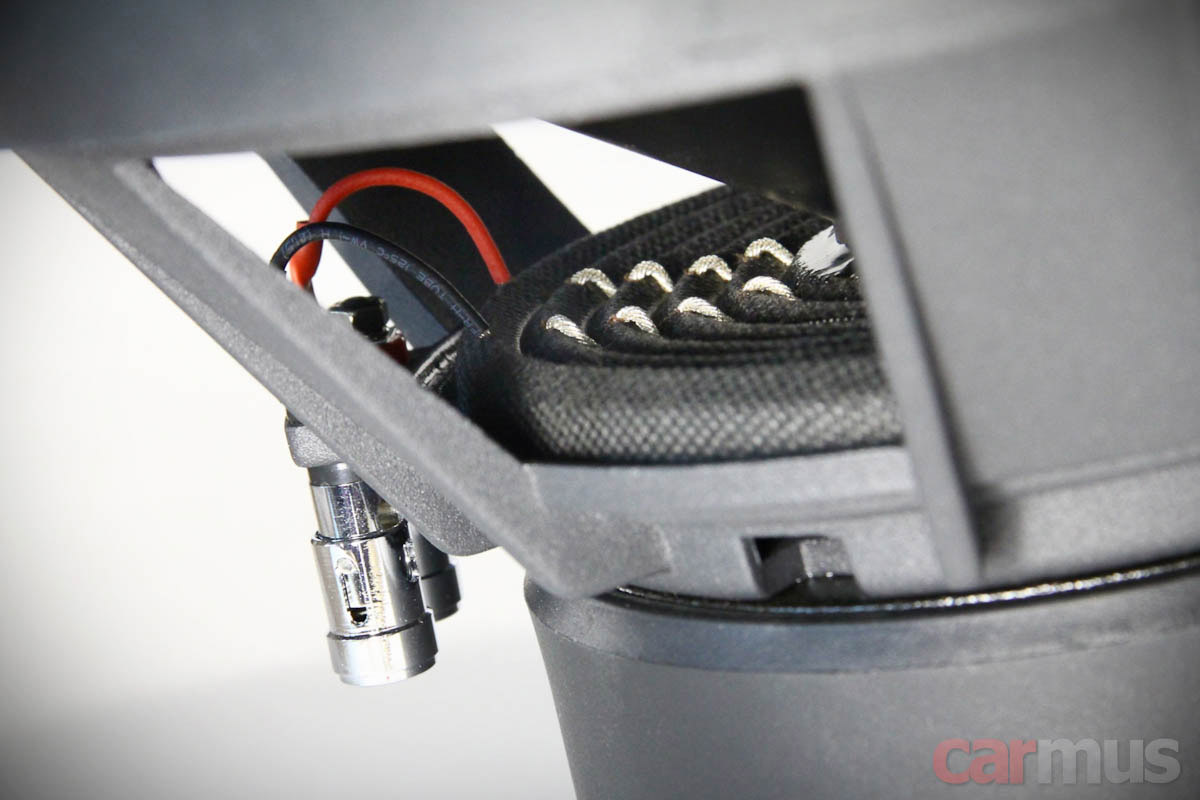

Нажимные клеммы приличного качества, подводящие имеют круглое сечение и прошиты через центрирующую шайбу.

В поисках артикуляции | Тест 10-дюймового сабвуферного динамика Audible Physics Avatar 10

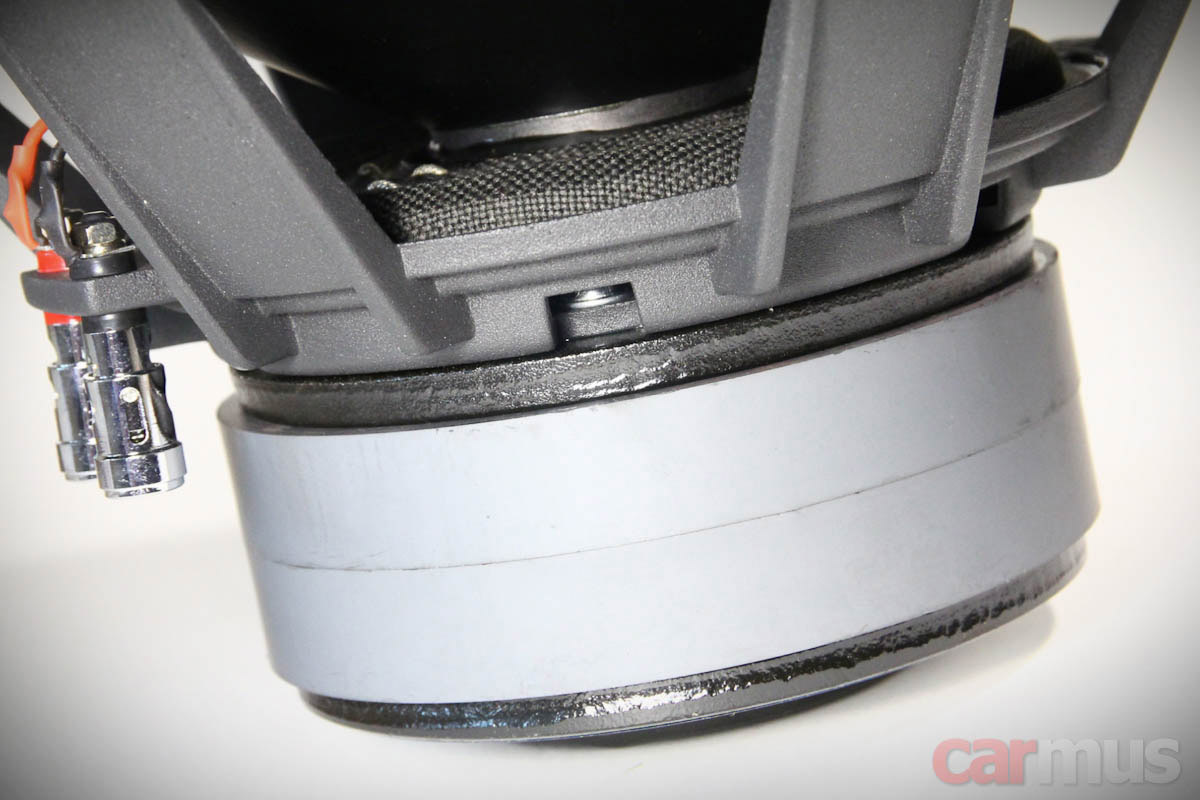

Охлаждение мотора организовано через осевое отверстие в керне, несколько отверстий в нижней шайбе магнитопровода и окна под фланцем центрирующей шайбы. Диаметр звуковой катушки – 2 дюйма (50 мм).

В поисках артикуляции | Тест 10-дюймового сабвуферного динамика Audible Physics Avatar 10

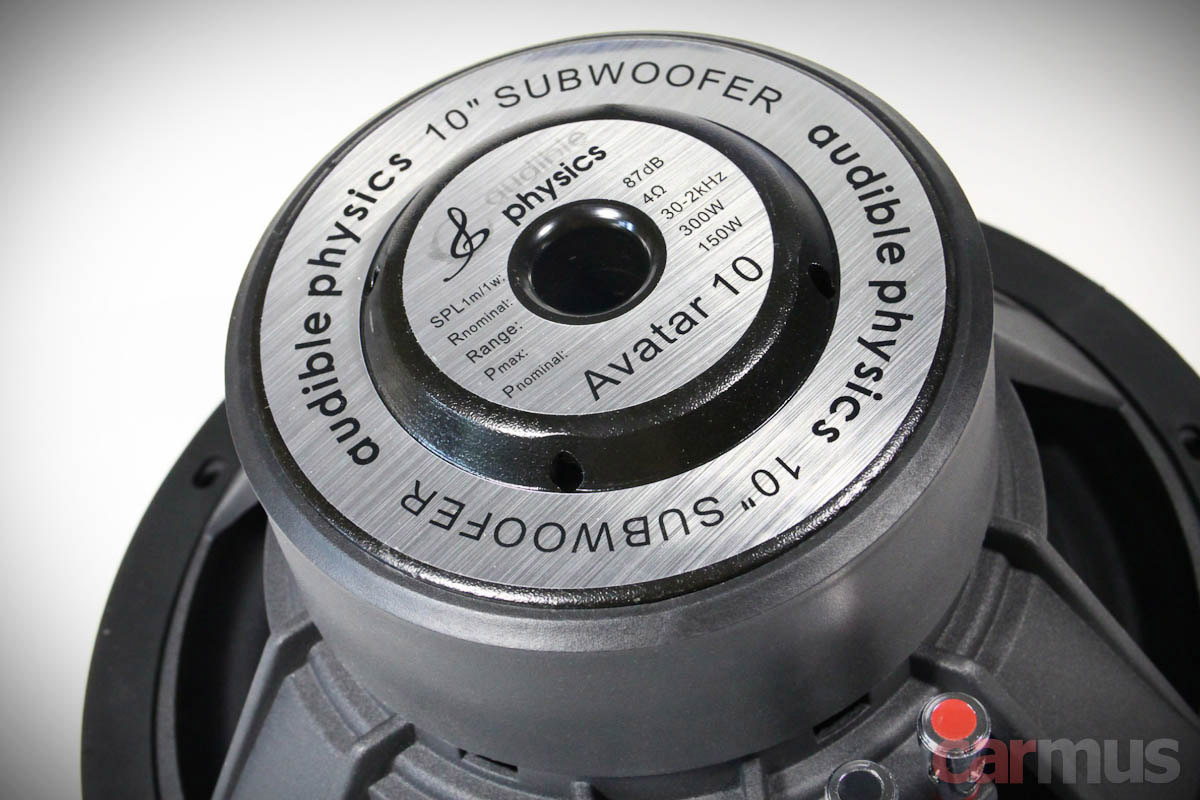

Внутреннее строение мотора в деталях разглядеть не удалось, но описание говорит о длине намотки 28 мм и линейном ходе peak-to-peak 20 мм. Механический, разумеется, больше (заявлено аж 58 мм), но для SQ важен именно линейный.

В поисках артикуляции | Тест 10-дюймового сабвуферного динамика Audible Physics Avatar 10

Описание приводит довольно приличный список электромеханических параметров. Есть с чем сравнить.

Измерения

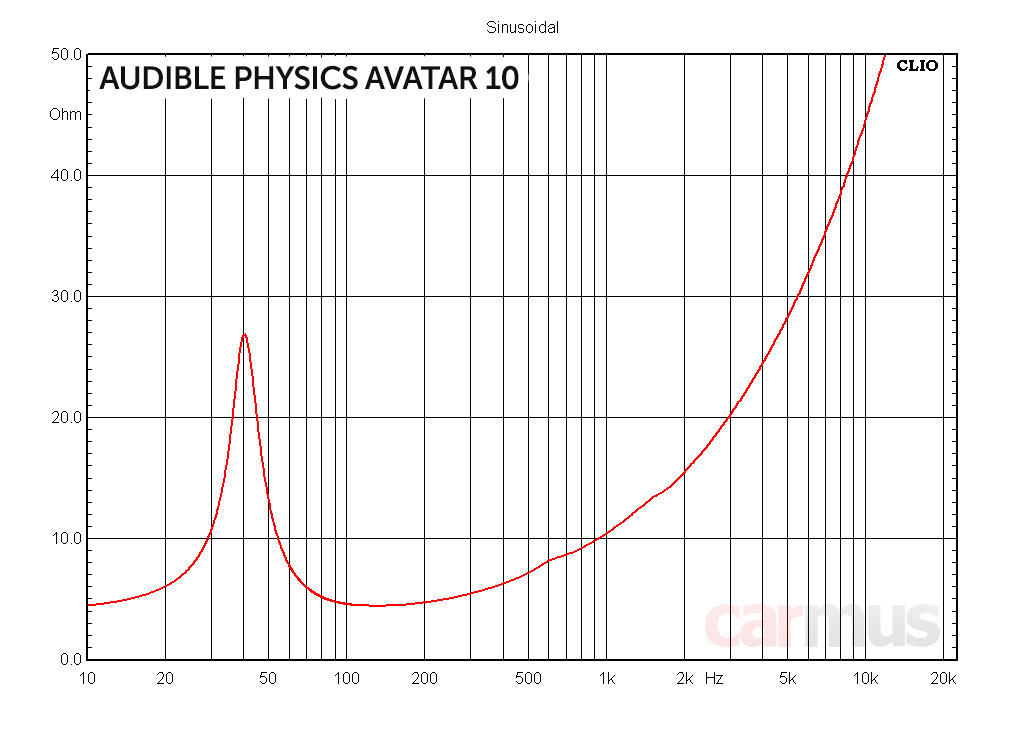

Учитывая, что динамик ещё немного разомнётся, повторяемость параметров хорошая, при расчётах оформления доверять описанию производителя можно.

В поисках артикуляции | Тест 10-дюймового сабвуферного динамика Audible Physics Avatar 10

Заявленные / фактические параметры Audible Physics Avatar 10:

Fs (собственная резонансная частота) – 37 Гц / 40 Гц
Vas (эквивалентный объем) – 34 л / 29 л
Qms (механическая добротность) – 4,02 / 4,35
Qes (электрическая добротность) – 0,63 / 0, 69
Qts (полная добротность) – 0,55 / 0,59
Mms (эффективная масса подвижной системы) – 87 г / 84 г
BL (коэффициент электромеханической связи) – 10,9 Тл м / 11,3 Тл м
Re (сопротивление звуковой катушки постоянному току) – 3,6 Ом / 3,6 Ом
dBspl (опорная чувствительность, 1м, 1Вт) – 87 дБ / 86,1 дБ

Первое, что сразу обращает внимание – это лёгкая подвижка. Давненько я не встречал автомобильных сабвуферов с Mms меньше сотни граммов (кастомные динамики не в счёт). При этом резонансная частота осталась на уровне обычной "десятки" с более тяжёлыми диффузорами – это достигнуто за счёт относительной мягкости подвеса.

Мягкий подвес, к слову, имеет одно важное достоинство – динамик легче откликается на подаваемый сигнал, а значит, лучше и точнее работает на невысоких уровнях громкости. Это, в принципе, и на деле подтвердилось.

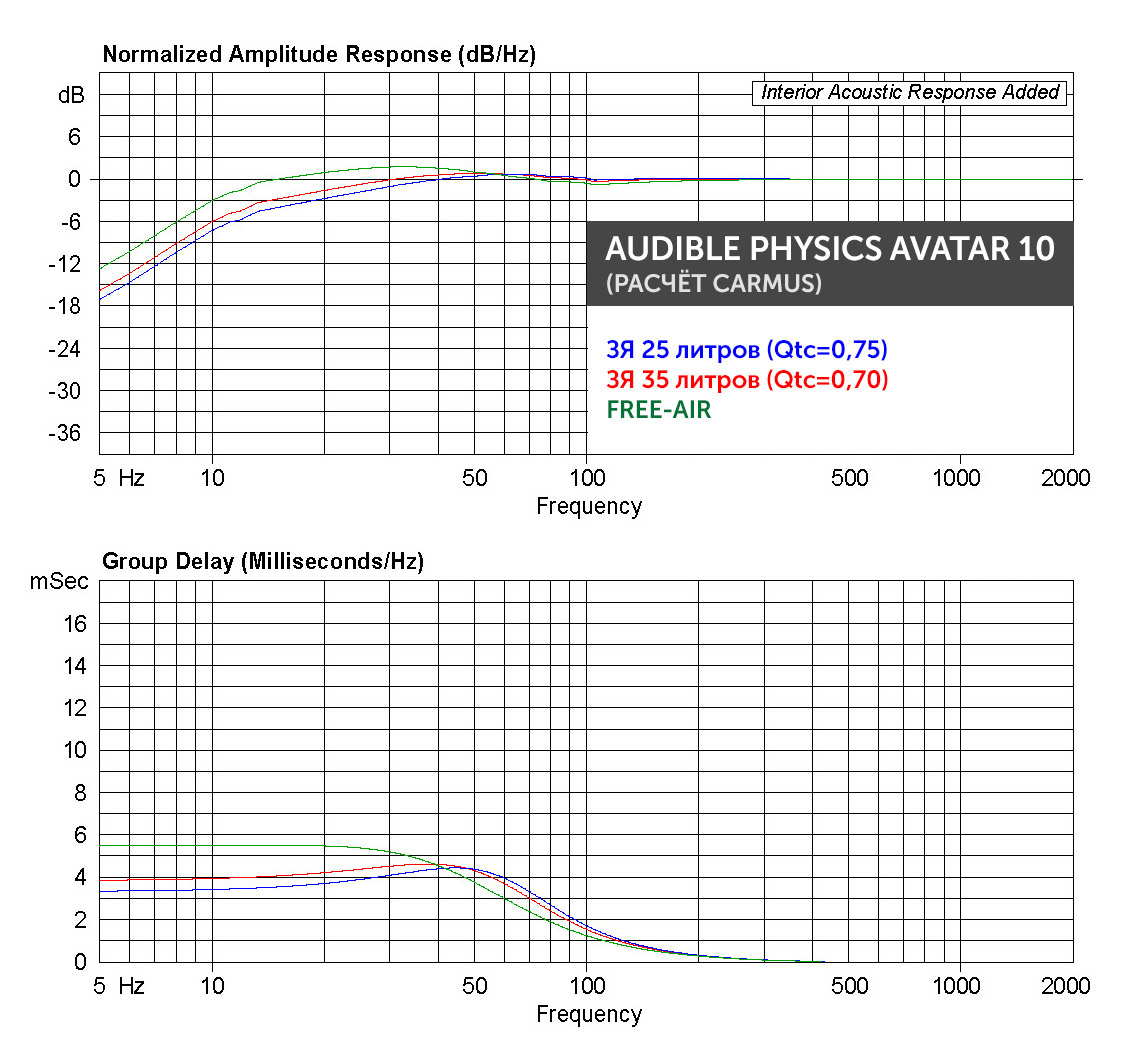

Расчёт акустического оформления

Поскольку динамик ориентирован на бескомпромиссные SQ-системы, с такой полной добротностью (Qts) фазоинверторное оформление отпадает сразу. Вернее, попробовать можно, но когда нужен максимально точный бас, для ФИ желательно использовать динамики с добротностью не выше 0,4-0,45.

А вот в ЗЯ динамик будет чувствовать себя хорошо. Более того, он весьма лоялен к объёму корпуса. Когда места совсем впритык, его можно ставить в 25-литровый корпус. В принципе, можно и ещё теснее, но меньше 20 литров я бы в любом случае не делал.

Но лучше, если динамику предоставить корпус попросторнее – до 35-40 литров. Это больше, чем для обычных среднестатистических "десяток", но тоже в пределах разумного.

А вообще, динамик неплохо покажет себя при установке free-air. И не нужно бояться, что добротность ниже общепринятой баттервортовской отметки 0,7. Низкодобротный сабвуфер с лёгкой подвижкой (последнее важно) даст в таком оформлении очень точный и чёткий бас. Но, разумеется, только с хорошим усилителем, способным очень жёстко контролировать динамик.

В поисках артикуляции | Тест 10-дюймового сабвуферного динамика Audible Physics Avatar 10

А вообще, как показывает практика, при работе сабвуферного динамика в просторном корпусе неплохо бы включать сабсоник. При этом совсем необязательно радикально отсекать инфрабас, в иных случаях достаточно включить ФВЧ с крутизной всего-то 6 дБ/октава и настройкой на 25-30 Гц. Формально это почти не сказывается на АЧХ, но качество баса меняет радикально – опробовано уже не на одной SQ-системе с разными сабами.

Проба в деле и выводы

Вернусь к тому, с чего начал – производитель Audible Physics позиционирует Avatar 10 как сабвуфер "для SQ-систем самого высокого уровня". Звучит пафосно, но, пожалуй, соглашусь. Динамик – классический "легковес", не предназначенный для игрищ типа "мой саб твоя машина шатал". Зато по точности баса потенциал у него очень большой. И, кстати, по линейности тоже – саб умеет хорошо работать не только на средней и повышенной громкости, но и на малой, это нынче редкость.

Поэкспериментировал, в ЗЯ бас действительно получается разборчивый, с хорошей артикуляцией и без гудения. Жёстко выдерживать объём корпуса необязательно, но я бы предпочёл вариант литров на 30-35 (собственно, как и показали измерения и расчёты). При желании – можно и меньше (бас получится чуть более упругим и ударно-тактильным) или больше, вплоть до free-air.

Кстати, учитывая достаточно лёгкую подвижку, последний вариант выглядит особенно заманчиво – парочка Avatar 10 в хорошо укреплённой задней полке дадут очень точный и академически-правильный бас.
