Нетипичный тяжеловес
Тест 10-дюймового сабвуферного динамика Kicx Headshot 10


10-дюймовый калибр чаще встречается в SQ-системах, а вот тяжеловесы для громкого баса – это в основном сабы от 12 дюймов и выше. А тут ко мне в лабораторию попал 10-дюймовый саб, который явно не предназначен для аудиофильских нежностей – динноходные подвесы, 3-дюймовая катушка с большой длиной намотки, да и в остальном конструкция типична для "давилова". Какие преимущества у такой тяжеловесной десятки перед более привычным крупными калибрами?

Этот динамик входит в серию Kicx Headshot и пока это единственная модель в этой серии в таком калибре. Звуковая катушка двойная – с импедансом 2+2 Ом. Цена на официальном сайте на момент теста – 8900 рублей.

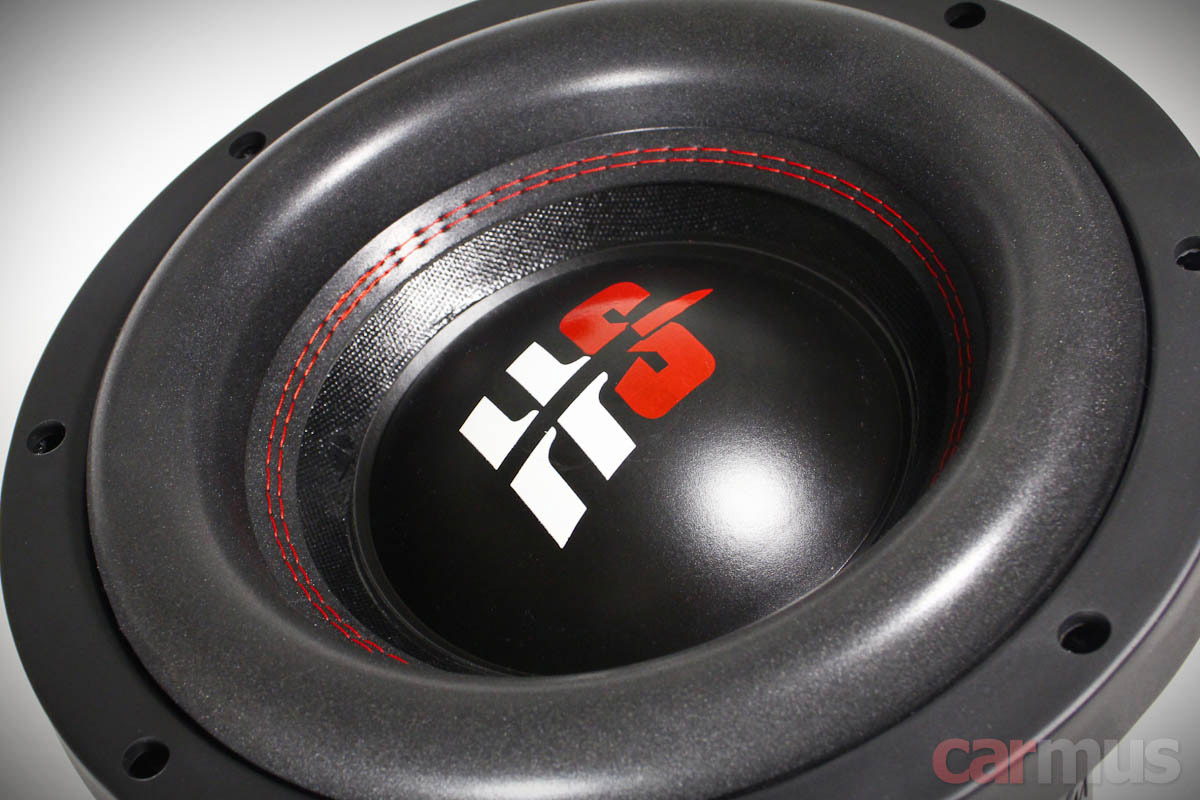

Верхний подвес широкий, материал похож на вспененный полиуретан, хотя в описании фигурирует "пенорезина". Диффузор привычен для таких сабов – непрессованная целлюлоза с полимерным покрытием лицевой части. Центральный колпачок относительно привычных размеров, хотя в 10-дюймовом динамике выглядит огромным.

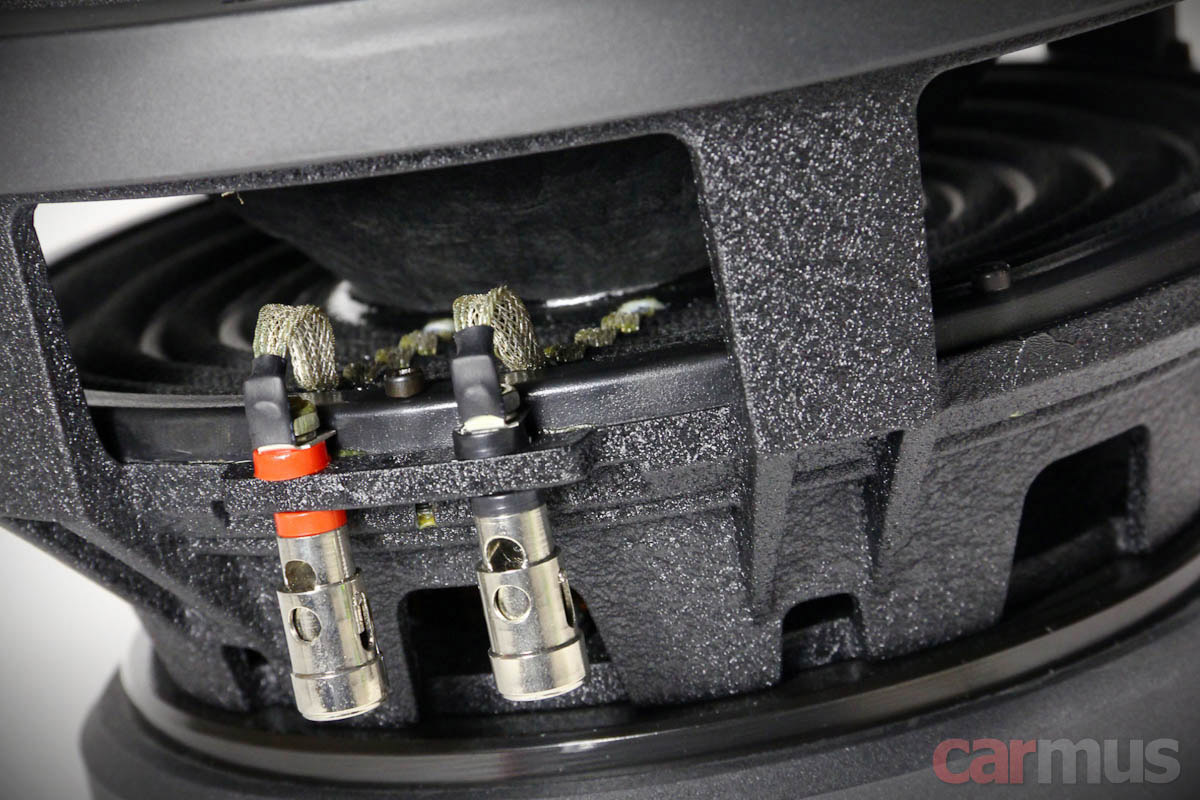

Клеммы закреплены не на отдельной площадке, а непосредственно на литой корзине через изолирующие втулки. Получилось жёстко и надёжно. Центрирующие шайбы по периметру приклеены и зафиксированы прижимным кольцом.



Место сопряжения центрирующей шайбы и каркаса катушки пролито фиксирующим компаундом с армированием стыка.

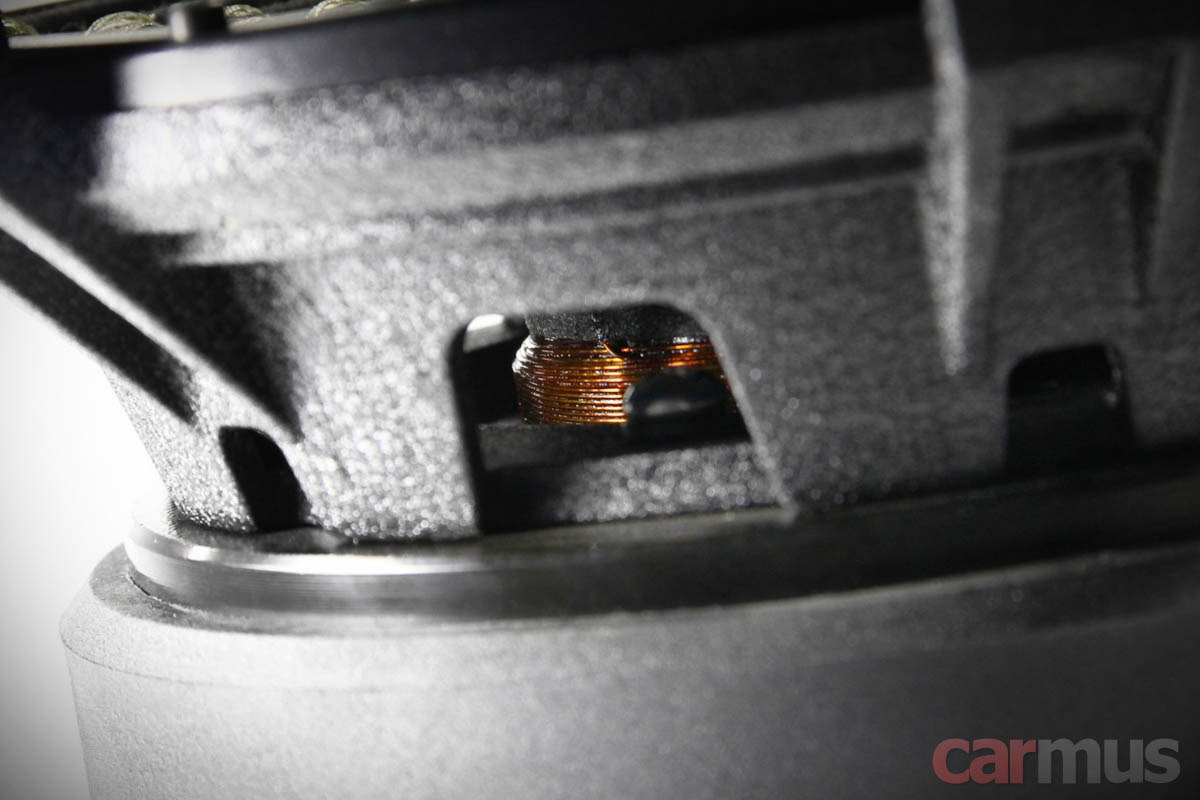

Звуковая катушка намотана традиционным круглым медным проводом в четыре слоя. Длина намотки в описании не указана, но видимая часть выходит из магнитного зазора примерно на полтора см. Собственно, эта величина определяет линейный ход Xmax – от края до края получается что-то около 3 см.

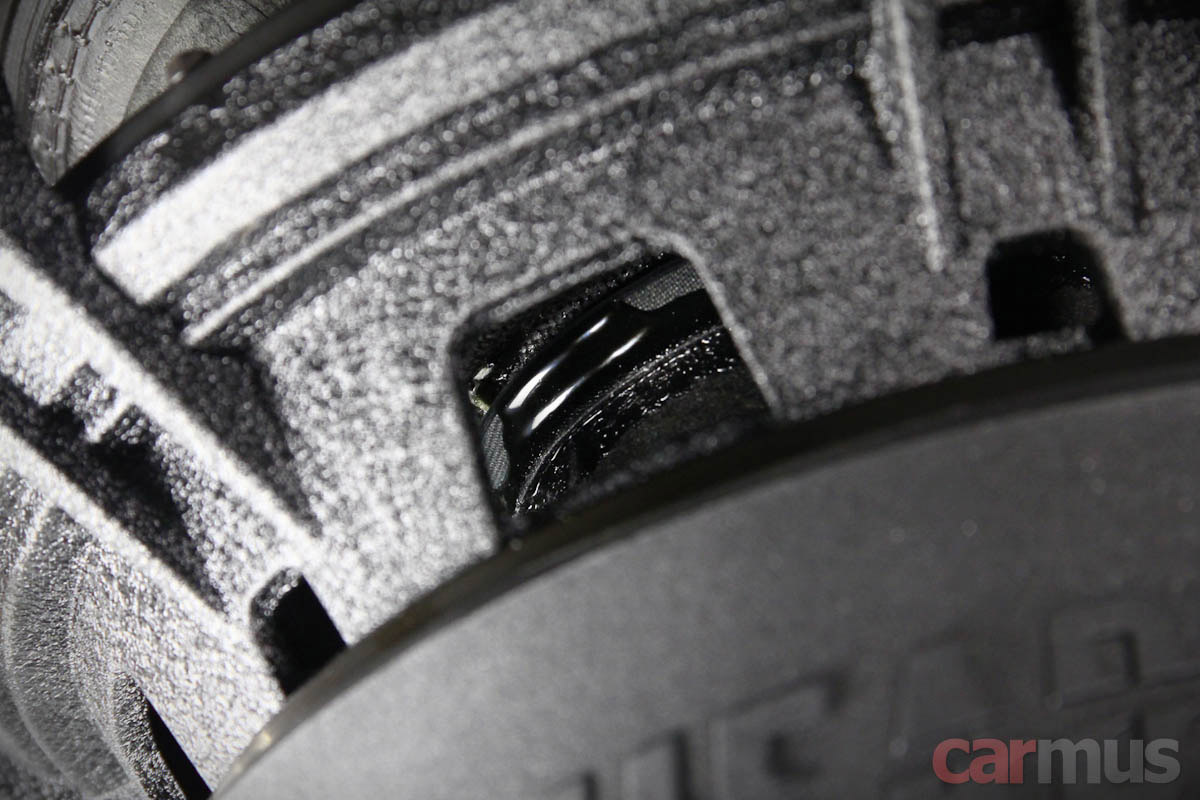

Большой диаметр катушки (3 дюйма), большие окна под фланцем центрирующей шайбы и дополнительные отверстия в нижней шайбе магнитопровода обещают катушке неплохое охлаждение, но выносливость динамика покажет только практика.

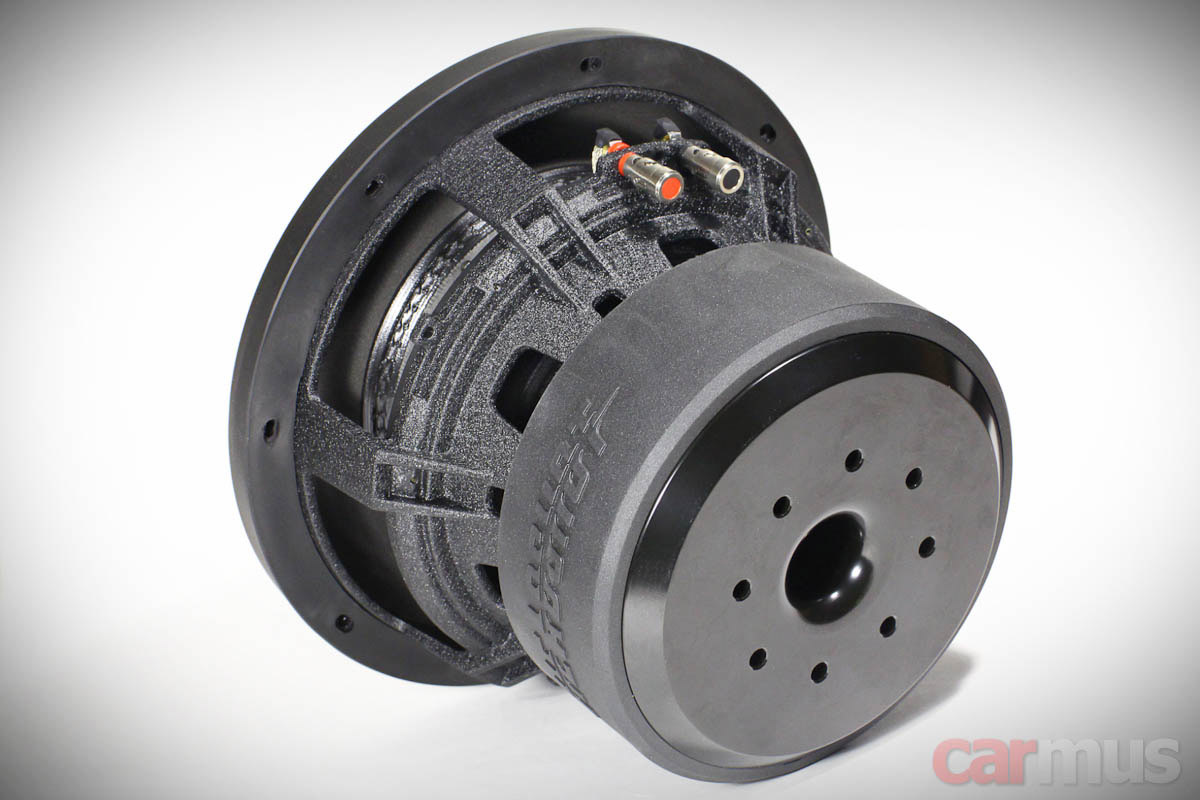

Магнитная система относительно крупная по меркам любых сабов, не только 10-дюймовых, диаметр пакета магнитов – 185 мм. Впрочем, при использовании 3-дюймовой катушки было бы странно увидеть меньше. Мотор, как и полагается, крепится к корзине винтами.

Измерения

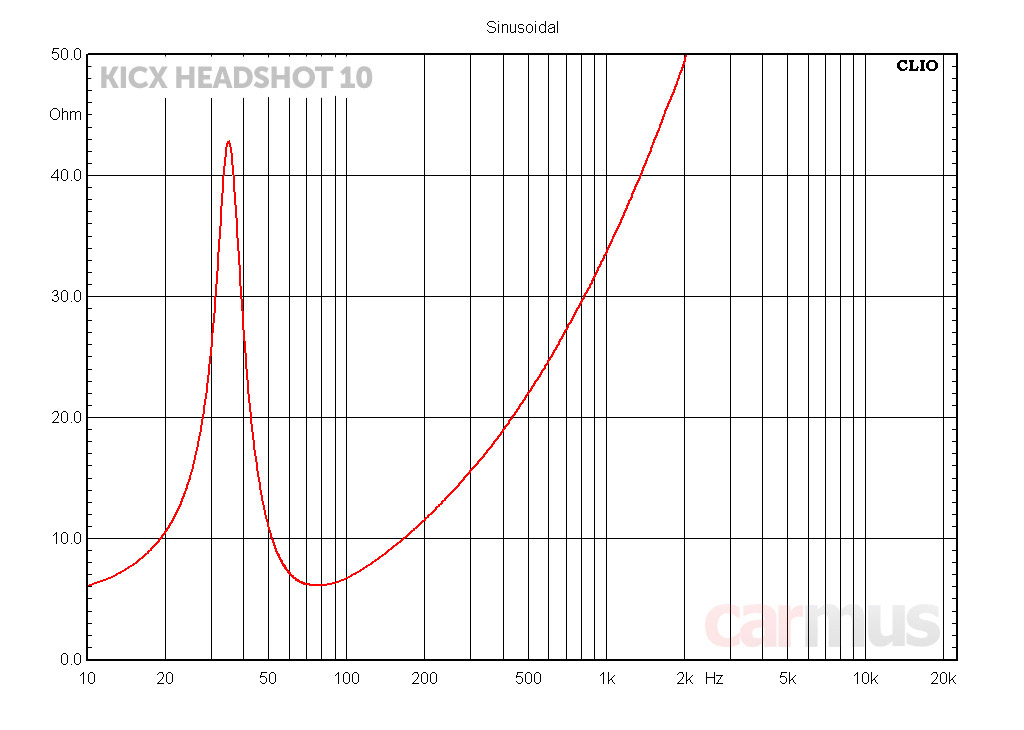

Измерения показали, что мотор не только выглядит внушительно, но и на деле достаточно силён. Правда, и подвижка у динамика тяжёлая, так что к подбору моноблока сабвуфер очень требователен – меньше 1 кВт можно даже не рассматривать.



Измеренные параметры Kicx Headshot 10:
  • Fs (собственная резонансная частота) – 34 Гц
  • Vas (эквивалентный объем) – 13,5 л
  • Qms (механическая добротность) – 5,28
  • Qes (электрическая добротность) – 0,49
  • Qts (полная добротность) – 0,44
  • Mms (эффективная масса подвижной системы) – 268 г
  • BL (коэффициент электромеханической связи) – 23,2 Тл м
  • Re (сопротивление звуковой катушки постоянному току) – 4,0 Ом
  • dBspl (опорная чувствительность, 1м, 1Вт) – 82,2 дБ


Следствие тяжёлой подвижки – не самая высокая опорная чувствительность, но тут делать выводы пока рано – отдача сабвуфера во многом будет определяться ещё и правильным корпусом.

Расчёт корпуса



Закрытый ящик особо высокой отдачи не даст, но и не противопоказан: может получиться очень компактный сабвуфер для межсезонья – объёма потребуется всего 15 литров на динамик.

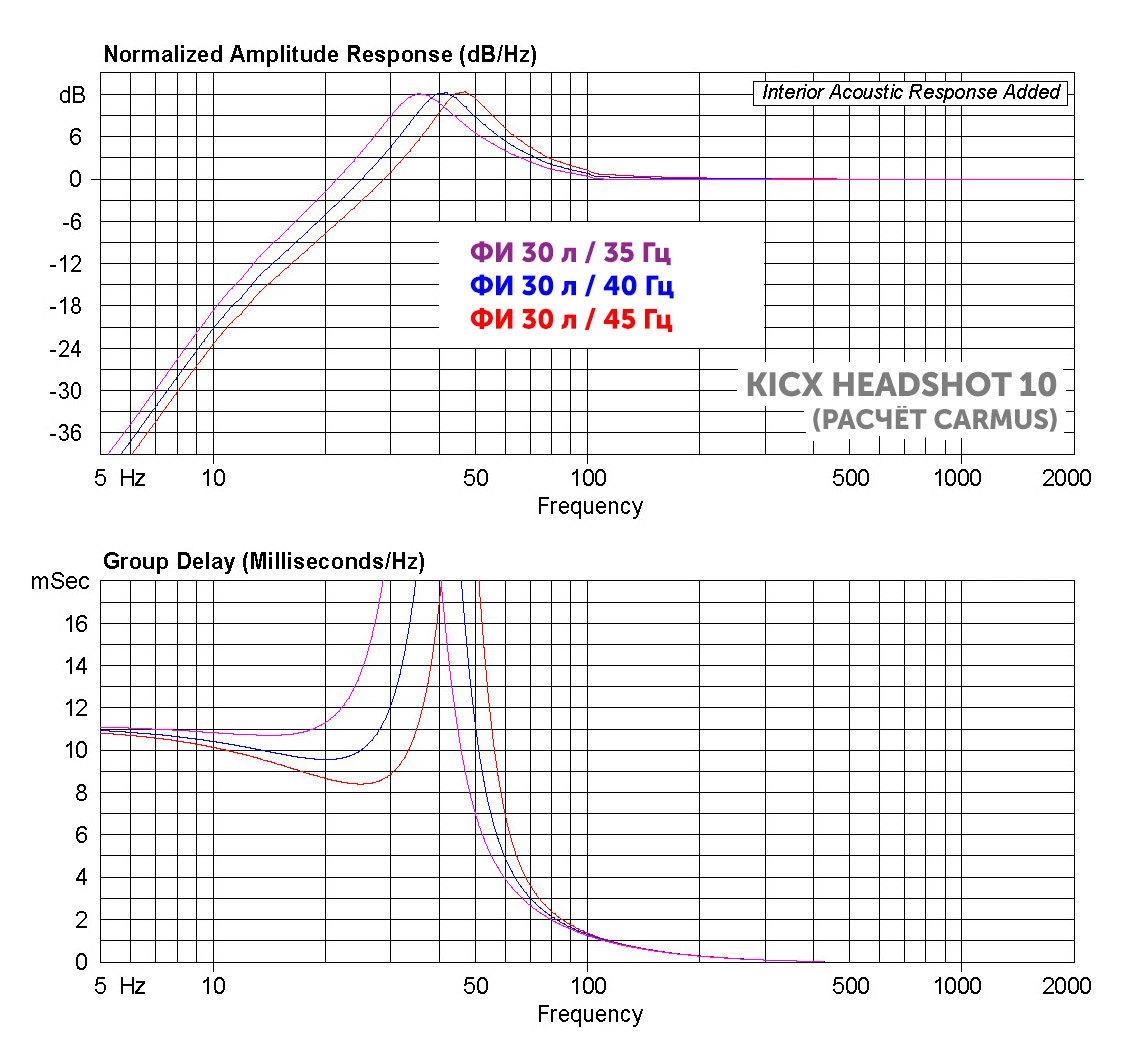

Фазоинвертор при таком наборе параметров получается вполне предсказуемым: увеличиваем объём – повышаем отдачу, меняем настройку порта – смещаем пик отдачи по частоте.





Ну и раз уж 10-дюймовый калибр не просит больших объёмов, могут получиться неплохие двойные компактные сабы. К примеру, вот вариант с приличной отдачей и неожиданно глубоким для "десяток" басом на двух динамиках – 50-литровый корпус с круглым портом диаметром 15 см и длиной 50 см:



Выводы



Главная фишка Headshot 10 – возможность построения громкого сабвуфера с приличной отдачей, но при этом в очень компактном размере. Пару таких "десяток" можно поставить в объём, который обычно требуется одной "двенашке", и при этом получить отдачу гораздо выше.

И не нужно смотреть, что формально опорная чувствительность получилась невысокой. Набор остальных параметров таков, что при установке в фазоинверторный корпус реальная отдача возрастает сразу на несколько децибел. В какой именно частотной области будет пик этой отдачи – уже зависит от настройки порта.

Закрытый ящик тоже хорош, только, понятное дело, он подходит под совсем другие задачи. Пара Headshot 10 в очень компактном корпусе всего лишь 30-35 литров станет отличным вариантом для межсезонья – с чуть меньшей отдачей, но зато плотным, упругим басом, отлично подходящим, например, для клубной музыки.

  • Высокая отдача в очень компактном ФИ корпусе
  • Плотный упругий бас в очень компактном ЗЯ
  • Большая 3-дюймовая катушка с хорошим охлаждением
  • Способность переварить большую мощность

  • Требует мощного усилителя
