Тест 12-дюймового сабвуферного динамика Magnum MHW 12-22DC
На этот раз ко мне в лабораторию попал ещё один сабвуфер из разряда "тяжеловесов". К слову, и название серии у него соответствующее – Magnum Heavy. Очевидно, любителям нежных музыкальных флюидов такие модели вряд ли придутся по душе, а вот когда нужно помощнее и помясистее, этот саб может оказаться в тему. Именно с этой стороны и попробую оценить его возможности.
На самом деле похожий сабвуфер от Magnum я уже тестировал – то был MHW 12-22DC с добавкой в названии Limited Edition, и предназначался он в основном для соревнований по звуковому давлению. "Базовая" модель отличается от "лимитированной" и предназначена больше для повседневного применения. Цена у неё, соответственно, демократичнее (на момент теста 8900 рублей против 11850 рублей у LE).
Динамик собран из комплектующих, которые в том или ином виде встречаются в других аналогичных сабах. Но говорить о том, что кто-то что-то скопировал может только далёкий от техники потребитель ("экспертов", вангующих по фоткам, у нас нынче много). Главные различия – в моторах, и вот тут одинаковые с виду сабы могут различаться просто кардинально. А потому уж простите, но я лучше буду изучать саб по-старинке, с измерениями.

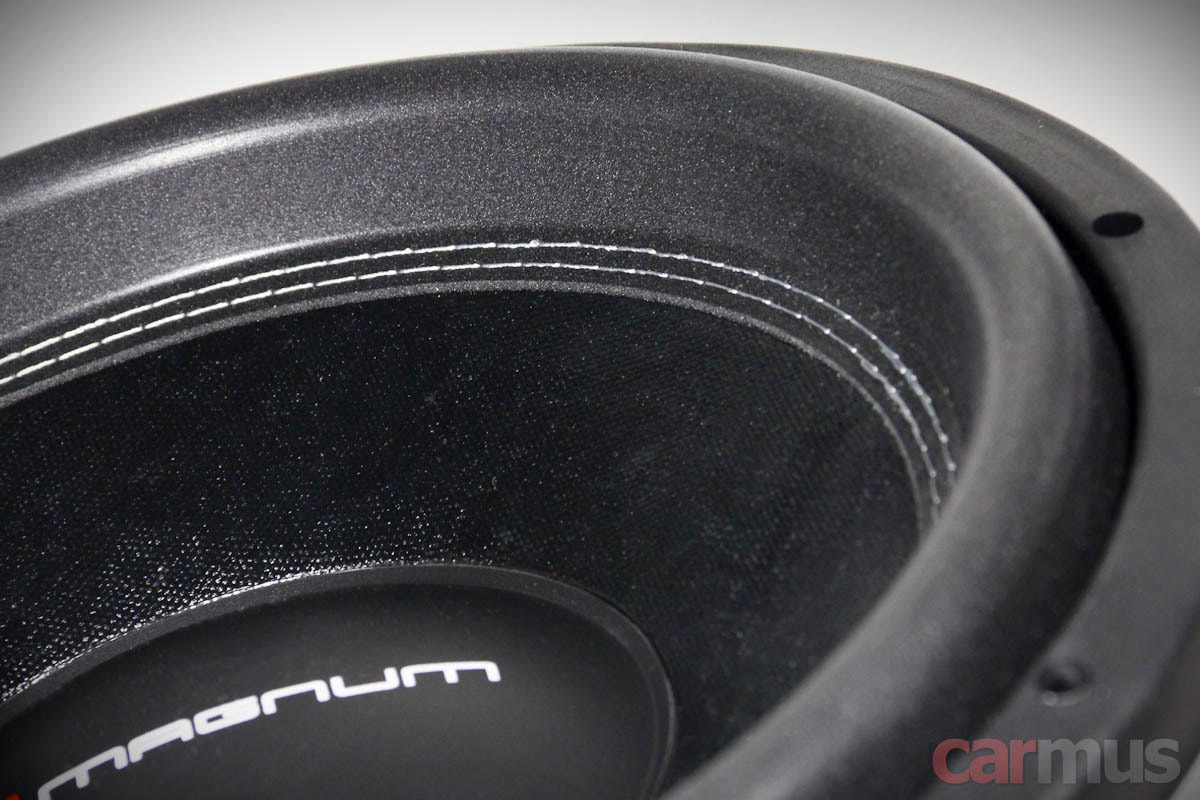

Тем не менее, на парочку внешних конструктивных моментов я всё же обратил бы внимание. Во-первых, у Magnum MHW 12-22DC узкий и высокий подвес, не "съедающий" эффективно излучающую площадь диффузора.

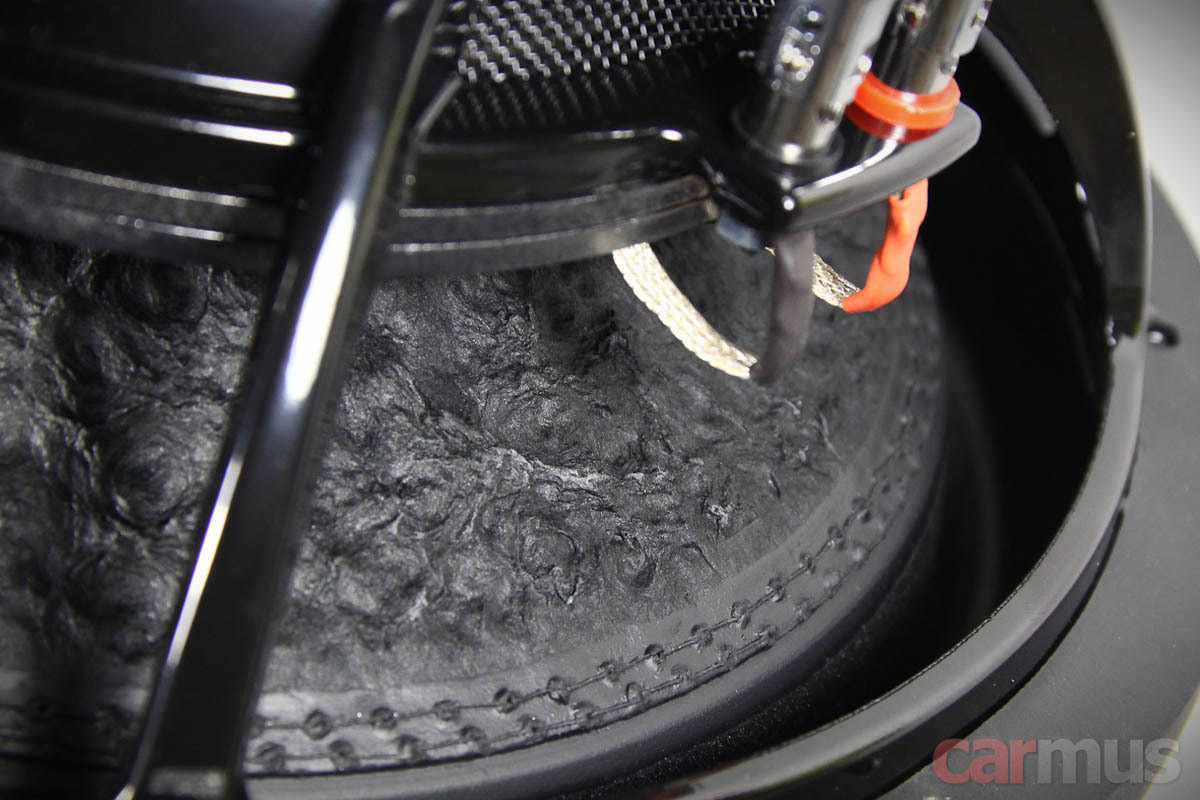

Двойная прострочка ниткой по периметру диффузора в последнее время стала обычным делом.
Во-вторых, пакет центрирующих шайб (их тут несколько) притянут к корзине дополнительным прижимным кольцом.

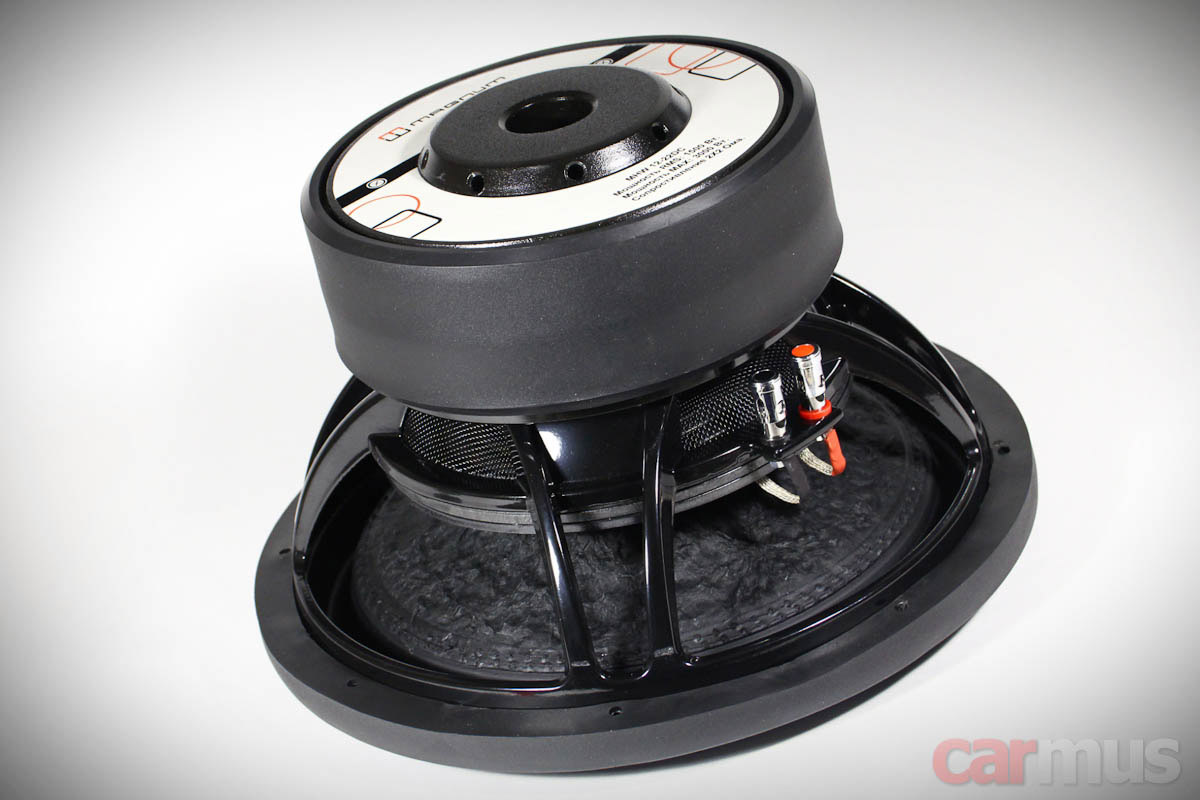

Третий момент – мотор и корзина стянуты винтами. При горизонтальной установке динамика, когда тяжёлая магнитная система оказывается в прямом смысле в подвешенном состоянии, это тоже нелишнее.

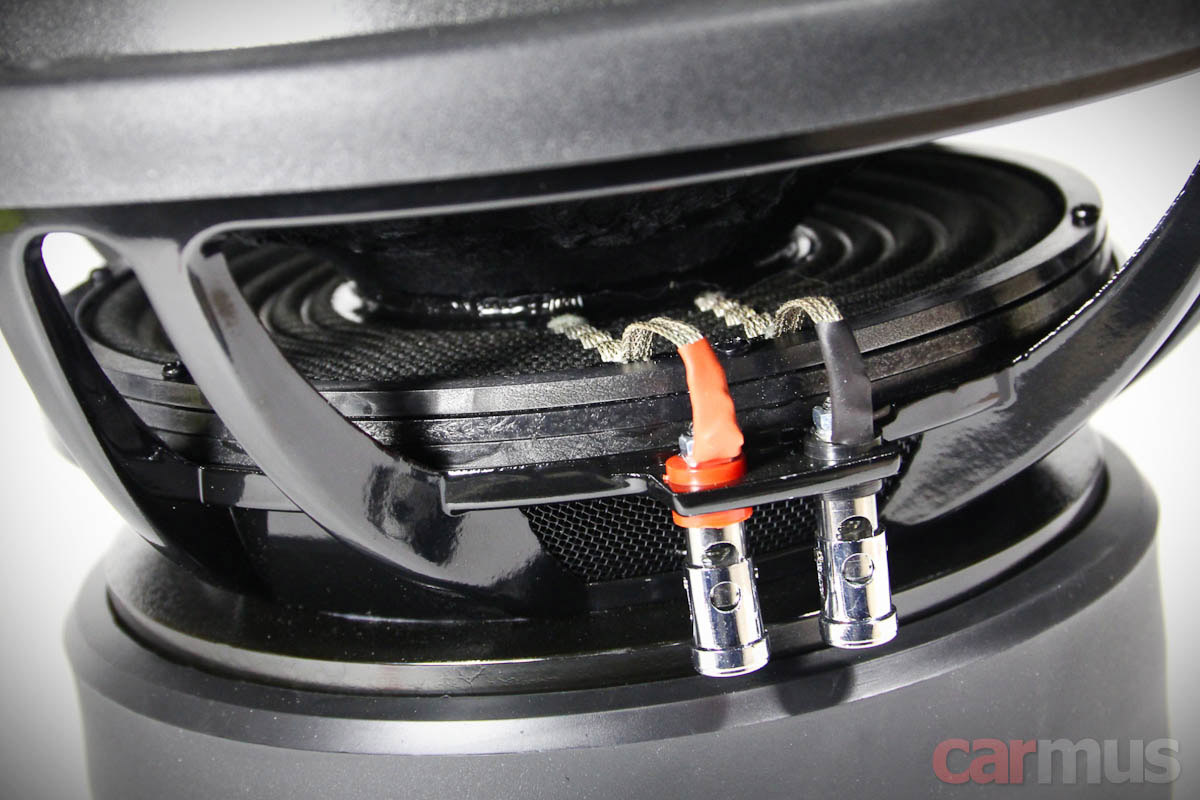

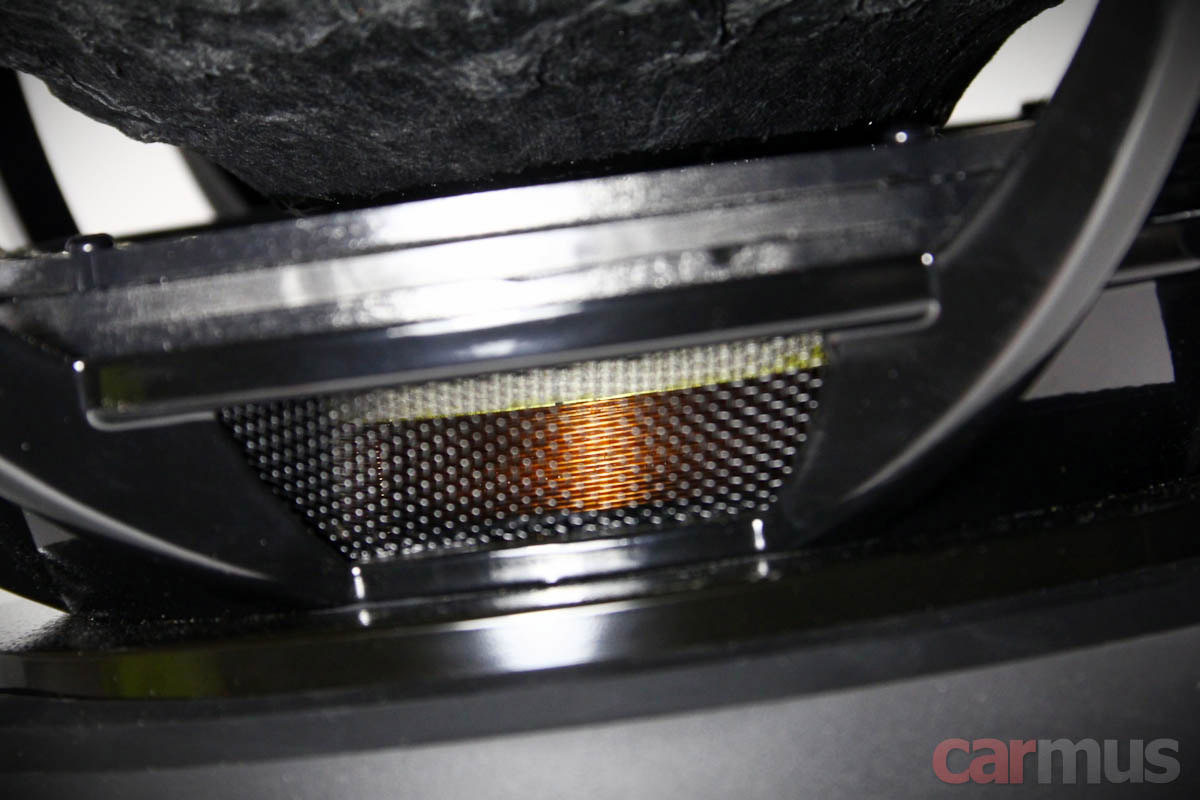

Катушка имеет диаметр 3 дюйма и намотана круглым медным проводом – просто, надёжно и, в случае чего, ремонтопригодно. Крупные окна под фланцем центрирующей шайбы – плюс для охлаждения.
Дополнительная вентиляция – через отверстия по периметру катушки в нижней шайбе магнитопровода.

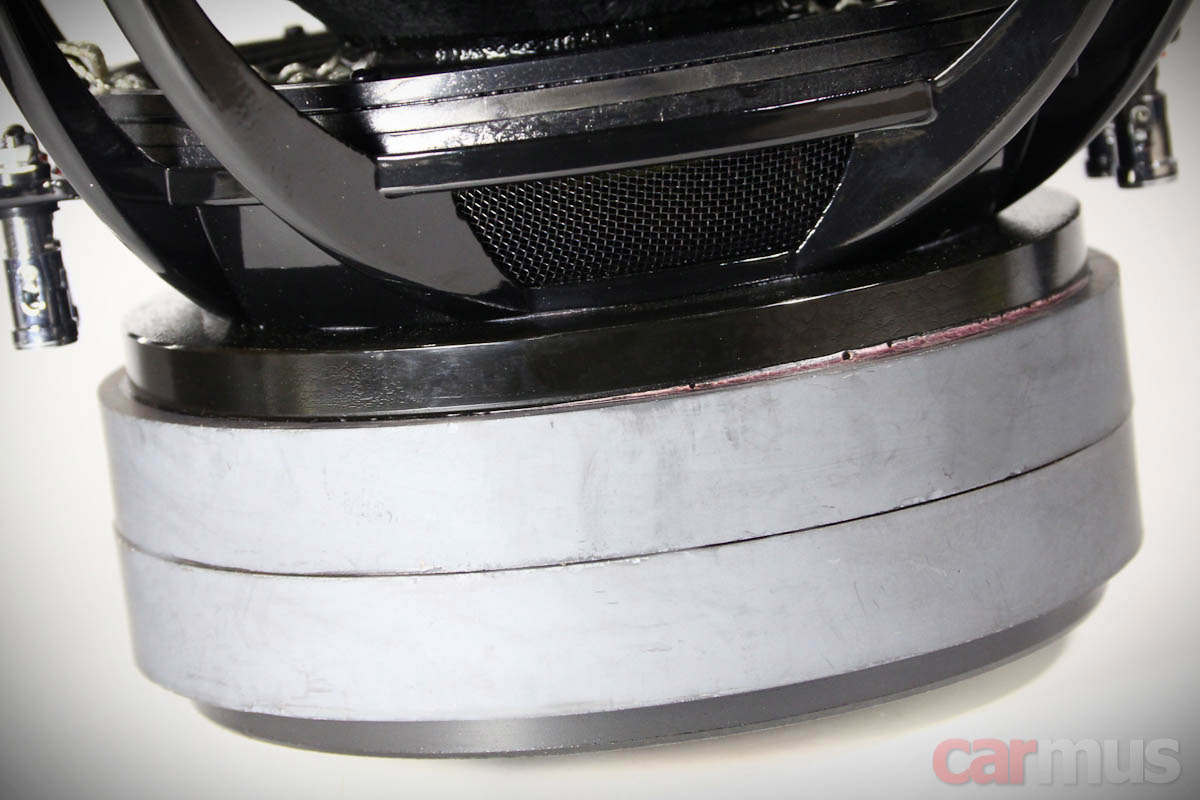

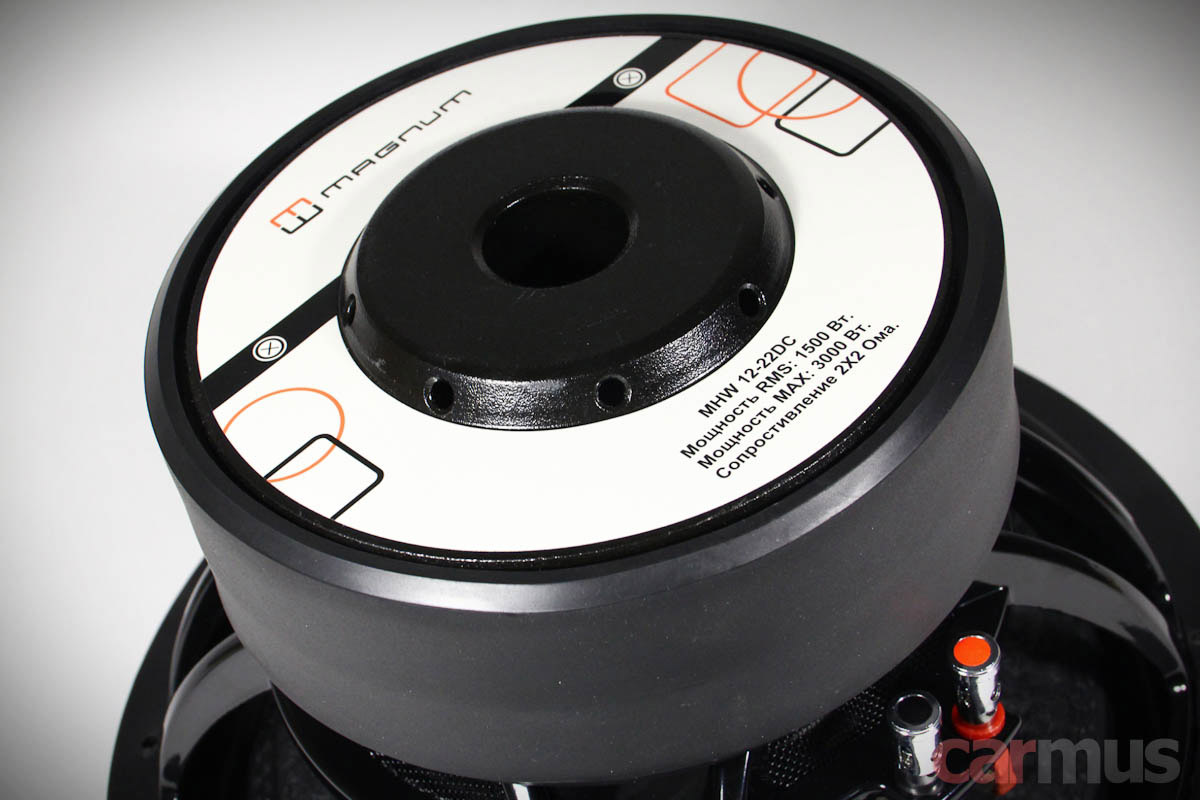

Снял с магнита резиновый кожух. Кое-какие выводы тут тоже можно сделать. Например, высота верхней шайбы магнитопровода составляет 12 мм. Фактически, здесь она определяет высоту магнитного зазора, в котором движется катушка.
12 мм – это немало. Поясню. Чем больше высота магнитного зазора, тем больше у катушки задействовано витков при работе динамика, и тем лучше его контролирует усилитель. Однако при этом магнитное поле "размазывается" по большей площади, а значит, приходится применять и более сильный магнит, что резко сказывается на цене. Совсем уж дешёвым этот саб я бы не назвал, но для такой конструкции цена получилась адекватной.
Тут производителю вообще важно найти компромисс – сделать динамик, который может нормально контролироваться усилителем и иметь сильный мотор, и всё это при сохранении цены в умеренных пределах. Так что если видите подозрительно недорогой сабвуфер со здоровенной катушкой, начинайте искать в чём подвох, чудес тут не бывает.
Измерения

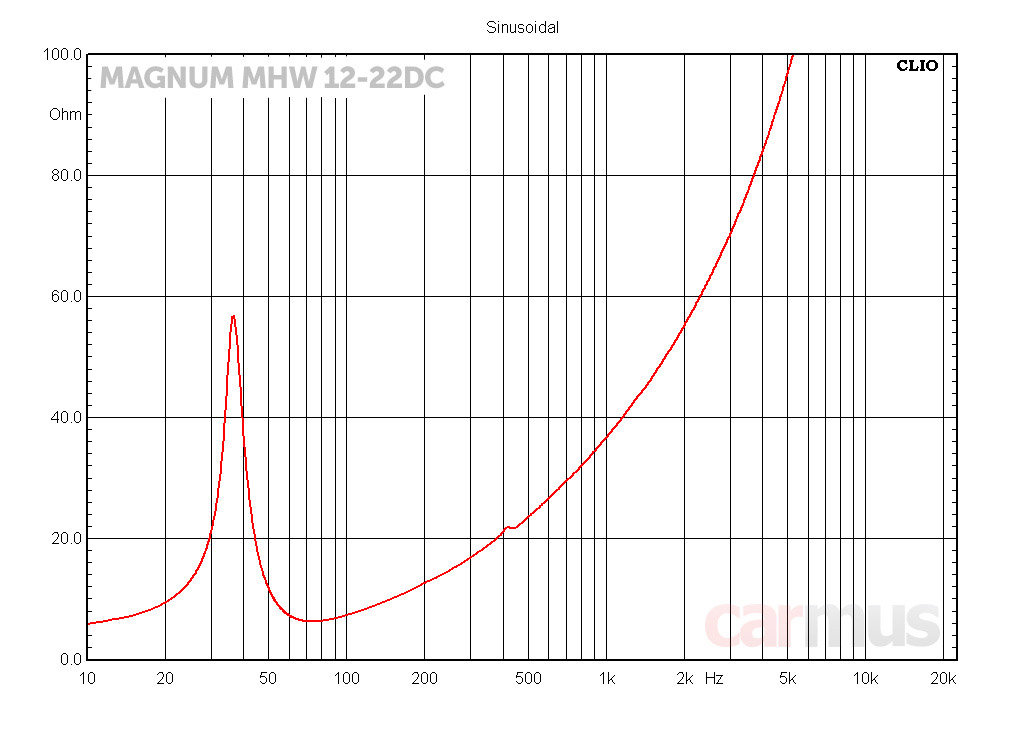

Измеренные параметры Magnum MHW 12-22DC:
- Fs (собственная резонансная частота) – 35 Гц
- Vas (эквивалентный объем) – 25 л
- Qms (механическая добротность) – 7,35
- Qes (электрическая добротность) – 0,60
- Qts (полная добротность) – 0,55
- Mms (эффективная масса подвижной системы) – 297 г
- BL (коэффициент электромеханической связи) – 22,5 Тл м
- Re (сопротивление звуковой катушки постоянному току) – 4,3 Ом
- dBspl (опорная чувствительность, 1м, 1Вт) – 85,0 дБ
То, что Magnum MHW 12-22DC тяжеловес – понятно сразу. Впрочем, подвижка при использовании 3-дюймовой катушки особо лёгкой и не ожидалась. Мотор сильный, тут без вопросов. Чувствительность обычная для таких динамиков (не забываем, что это опорная чувствительность, без учёта оформления).
Измерения снимались после обязательной разминки в течение нескольких часов с ходом диффузора около 1 см, но такие динамики обычно требуют более длительного "массажа", так что в расчётах можно смело делать небольшую поправку (Vas – в сторону увеличения, Fs и Qts – в сторону уменьшения).
Расчёт акустического оформления
Учитывая специфику динамика, рассчитывать корпус нужно не только исходя из "музыкальных" критериев, но и по принципам "давилова". По умолчанию считаем, что будет использоваться фазоинверторное оформление.

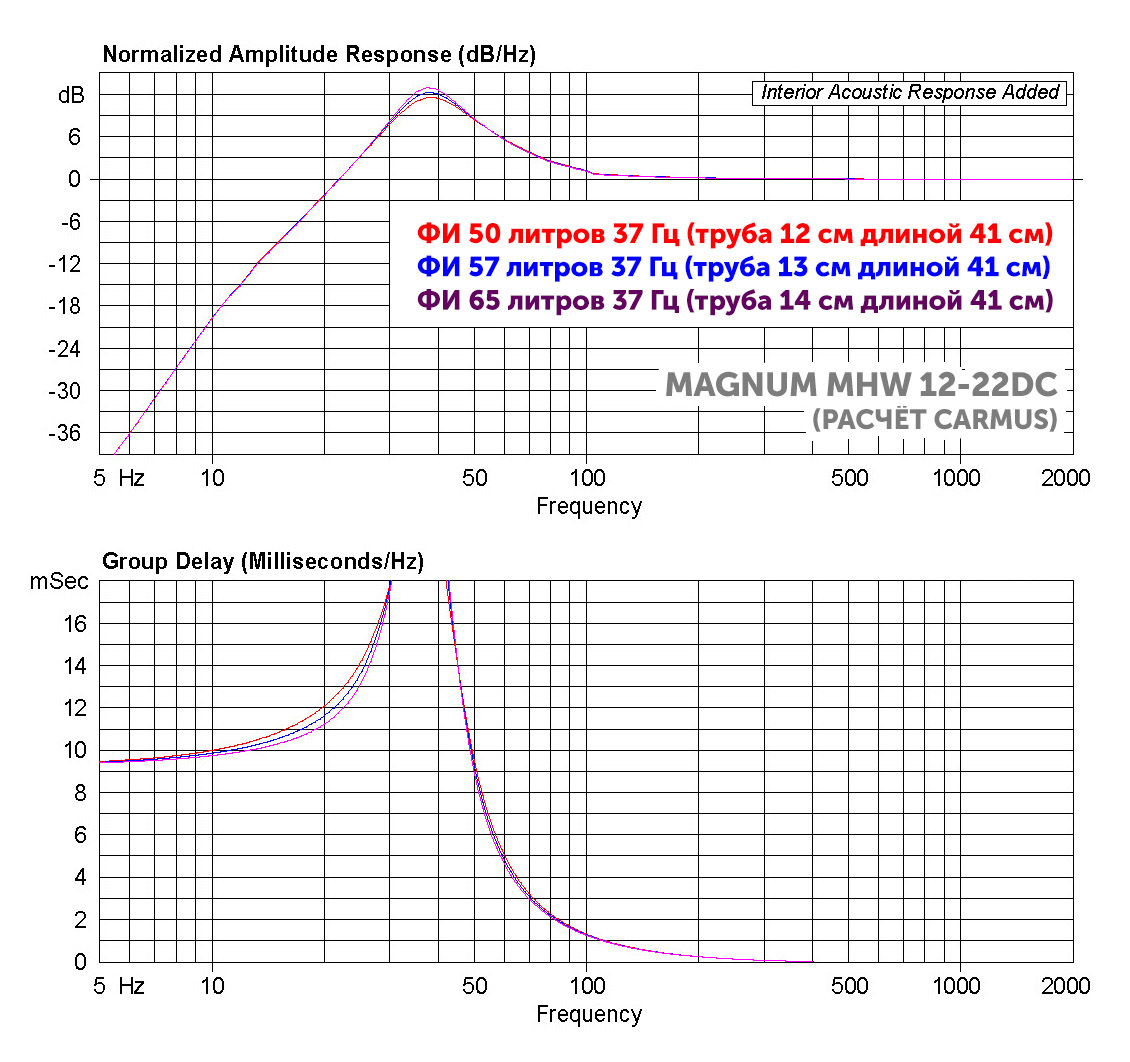

Во-первых, объём корпуса. Чем он больше, тем выше отдача при прочих равных – до полутора-двух децибел прилететь может. Но не факт, что прилетит. Потому что если усилитель не имеет достаточного запаса мощности и контроля, динамик будет рано выходить на предельный ход, саб не покажет максимум возможностей, и в итоге давление получится даже меньше. И виноват, как понимаете, будет совсем не динамик. В таких случаях его лучше "поджать", уменьшив корпус. А вот если усилитель имеет хороший запас мощности и хорошо "держит" динамик, корпус можно и увеличить.

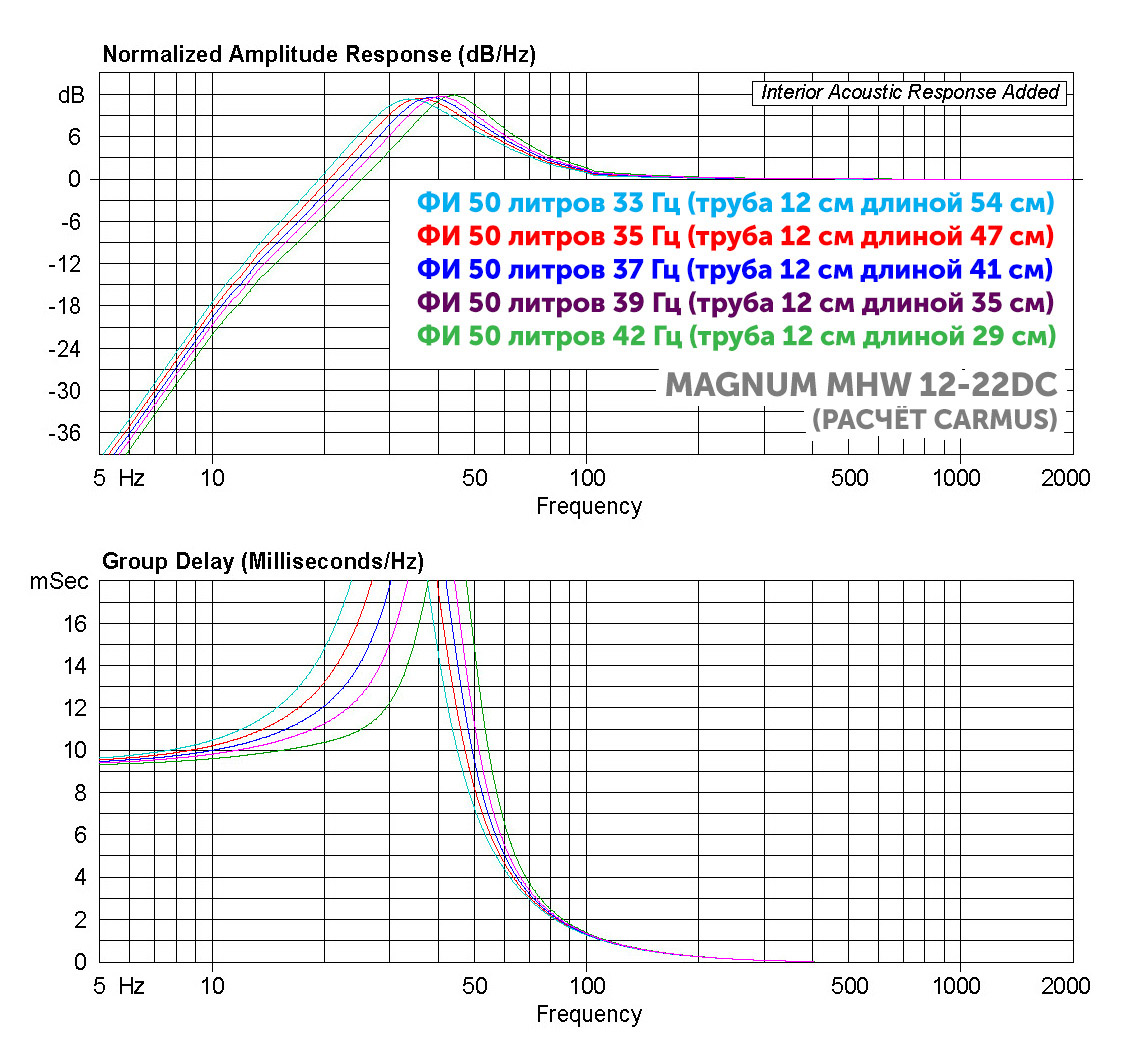

Во-вторых, настройка порта. В случае с Magnum MHW 12-22DC всё получается просто – она определяет пик отдачи саба. Так что под "негров" настраиваем порт в пределах 35-37 Гц, а для "универсального" варианта – повыше. Под "ветры" этот саб не слишком подходит, так что ниже 35 Гц – по своему усмотрению и на свой страх и риск.

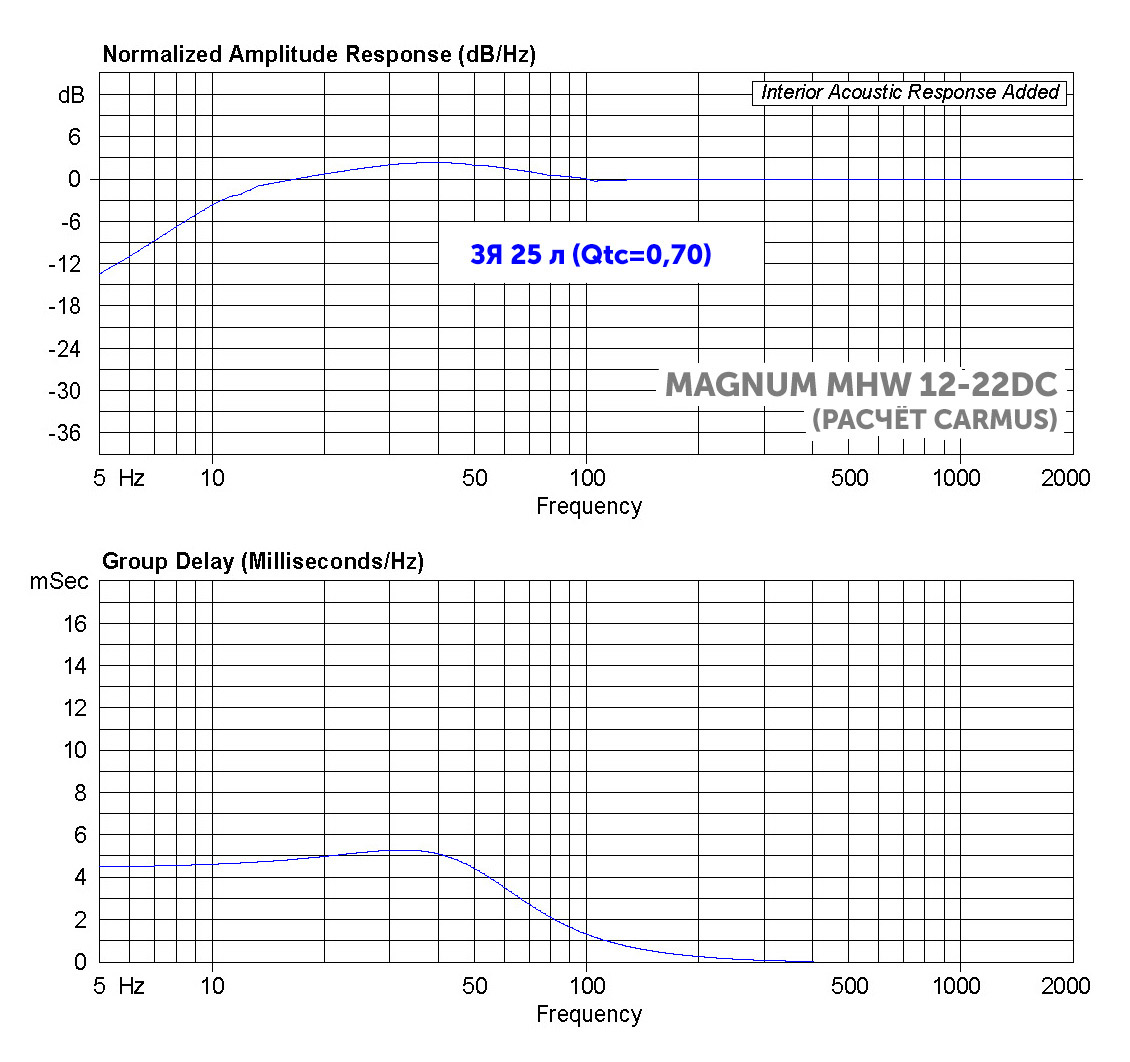

А ещё можно попробовать вариант ЗЯ. На повседневное, не боевое применение этот вариант будет самым подходящим: корпус компактнее, "полочка" на АЧХ ровнее, бас чётче и без запаздывания.
Отдача при этом получается ниже, чем у "боевых" вариантов, но вполне достаточная для ежедневного использования саба без напряга для ушей и взбалтывания мозгов.
Выводы
Хоть описание и говорит о повседневном использовании Magnum MHW 12-22DC, динамик получился универсальным: его можно смело использовать и в боевых сабах. Результат будет зависеть от того, какой ему сделать корпус.
В фазоинверторном корпусе динамик ведёт себя понятно и предсказуемо – выбираем объём под возможности усилителя и пилим трубы, подгоняя порт под свои предпочтения. Но это для "валилова". При повседневном использовании я бы делал ЗЯ из расчёта 25-30 литров на динамик. К нежностям такой саб будет не склонен (подвижку под 300 грамм ещё чем-то двигать нужно), но уже на средней громкости ритмичный клубняк и большинство несложных жанров отрабатываться будут гораздо лучше, без запаздывающих басовых "хвостов".
- Грамотный мотор
- Конструкция с запасом прочности
- Хорошее охлаждение катушки
- Возможность сделать повседневный вариант в компактном ЗЯ
- Требует мощного усилителя
