Коаксиальная акустика Kenwood KFC-PS



Коаксиальные динамики обновлённой линейки акустических систем PS заметно выделяются среди акустических систем этой ценовой категории использованными в них оригинальными технологическими решениями и приятным звучанием.

Коаксиальная акустика Kenwood KFC-PS

АКУСТИКА С ХАРАКТЕРОМ

Сегодня в нашем тесте динамики самых распространённых типоразмеров 4, 5,25 и 6,5 дюймов – KFC-PS1096, KFC-PS1396 и KFC-PS1796. Кроме них в серию входят «овалы» 6 х 9 дюймов и весьма редкие на рынке aftermarket 5 х 7 дюймов и 6 х 8 дюймов, идеально подходящие для установки в штатные места некоторых автомобилей. Но о них как-нибудь в другой раз…

Начнём с общих черт. Диффузоры динамиков изготовлены из полипропилена, на лицевой поверхности нанесён микрорельеф Diamond Array Pattern. Он демпфирует локальные резонансы диффузора и эффективно гасит распространение изгибных мод, в результате полностью избавляет от характерных призвуков, свойственных недорогим динамикам. Но самые революционные изменения произошли в конструкции высокочастотного излучателя. Суть нововведений рассмотрим на схемах, а потом, на фото, – как это выглядит «в натуре».

Коаксиальная акустика Kenwood KFC-PS

Акустический гармонайзер

Кольцо вокруг твитера, получившее столь эффектное название, устраняет типичную проблему коаксиальных динамиков – амплитудно-фазовые искажения в области 3—4 кГц, вызванные интерференцией звуковых волн, излучаемых диффузором и отражённых от расположенного перед ним твитера. Дифракция звуковых волн при их прохождении через щель между кольцом и телом твитера улучшает фазовые соотношения этих волн и выравнивает осевую АЧХ.

Коаксиальная акустика Kenwood KFC-PS

Sound Field Enhancer «с лица» и с изнанки

Запатентованная конструкция апертурного тела твитера Sound Field Enhancer выравнивает угловые АЧХ на верхних частотах и более эффективна, нежели обычные круглые апертурные тела. Наши измерения подтвердили это заявление.

Коаксиальная акустика Kenwood KFC-PS

Крупный план: микрорельеф Diamond Array Pattern, Sound Field Enhancer и «акустический гармонайзер»

В остальном конструкция вполне традиционная, новые корзины динамиков сохранили все достоинства корзин предыдущего поколения серии PS, к которым можно отнести в первую очередь рельефные выштамповки для придания им жёсткости и избавления от паразитных вибраций. Размер окон в диффузородержателе увеличен, это способствует более свободному прохождению воздушных масс при работе динамика (в особенности на нижних частотах) и позволяет избежать эффекта «воздушной подушки». Все три сегодняшних экземпляра снабжены фильтрами первого порядка с неполярным оксидным конденсатором.

С общими чертами разобрались, теперь перейдём к частностям конструкции.

Коаксиальная акустика Kenwood KFC-PS

Непривычно широкий подвес четырёхдюймовых KFC-PS1096 хотя и не прибавляет «басовитости», но увеличивает линейный ход диффузора и снижает нелинейные искажения на нижнем участке диапазона. На квадратном фланце помимо традиционных овальных угловых отверстий есть дополнительные. Монтажная глубина 44 мм, диаметр посадочного отверстия – 94 мм, сторона «квадрата» – 104 мм

Коаксиальная акустика Kenwood KFC-PS

Пятидюймовые KFC-PS1396 снабжены традиционными «ушами». Монтажная глубина 46 мм, диаметр посадочного отверстия – 113 мм, диаметр фланца – 128 мм, «размах ушей» – 149 мм

Коаксиальная акустика Kenwood KFC-PS

Круглый фланец «шестидюймовок» KFC-PS1796 буквально усеян крепёжными отверстиями на все мыслимые и немыслимые случаи. Твитер здесь чуть крупнее – 30 мм против 25 мм у KFC-PS1396 и KFC-PS1096. Монтажная глубина 48 мм, диаметр посадочного отверстия – 140 мм, диаметр фланца – 165 мм

KFC-PS1096

Заявлена номинальная мощность 50 Вт, пиковая — 220 Вт и диапазон воспроизводимых частот 114 Гц — 25 кГц.

Измеренные параметры
FS, Гц 157,6
VAS, л 1,99
RE, Ом 3,7
QMS 4,9
QES 1,18
QTS 0,95
B*l, Тл*м 2,68
dBSPL, дБ/Вт/м 90,23
MMS, г 2,30

Коаксиальная акустика Kenwood KFC-PS

На Z-характеристике и АЧХ хорошо видна «зона ответственности» твитера – всё, что выше 5 кГц. Дифракционное кольцо нивелирует угловые АЧХ вплоть до 3 кГц, дальше вступает в действие Sound Field Enhancer. Провал на угловых АЧХ обусловлен неблагоприятными фазовыми соотношениями сигналов на частоте раздела – ведь площади излучения небольшого диффузора и купола сопоставимы, сравнимы и уровни сигналов

Искажения в характерных частотных полосах
при звуковом давлении 90 дБ (1 м)
100 — 300 Гц 1,9%
300 — 1000 Гц 0,45%
1 — 3 кГц 0,32%
3 — 10 кГц 0,38%

KFC-PS1396

Заявлена номинальная мощность 75 Вт, пиковая – 320 Вт и диапазон воспроизводимых частот 80 Гц — 25 кГц

Измеренные параметры
FS, Гц 107,4
VAS, л 3,79
RE, Ом 3,7
QMS 5,94
QES 1,18
QTS 0,98
B*l, Тл*м 3,59
dBSPL, дБ/Вт/м 88,0
MMS, г 6,07

Коаксиальная акустика Kenwood KFC-PS

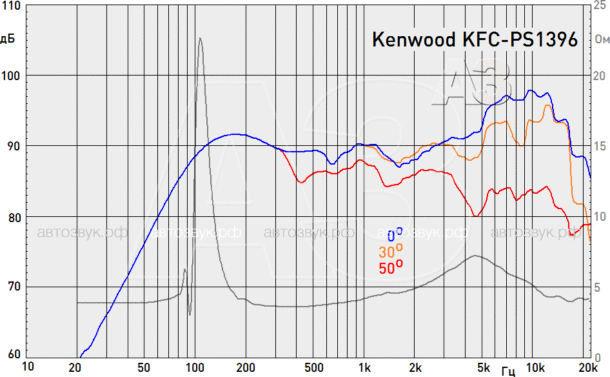

Здесь «зона ответственности» твитера точно такая же, но, поскольку площадь диффузора выросла – провал на АЧХ существенно меньше. Особенно радуют угловые АЧХ – технологические ухищрения предприняты не зря

Искажения в характерных частотных полосах
при звуковом давлении 90 дБ (1 м)
100 — 300 Гц 1,2%
300 — 1000 Гц 0,41%
1 — 3 кГц 0,33%
3 — 10 кГц 0,38%

KFC-PS1796

Заявлена номинальная мощность 100 Вт, пиковая – 330 Вт и диапазон воспроизводимых частот 70 Гц — 24 кГц

Измеренные параметры
FS, Гц 68,3
VAS, л 13,78
RE, Ом 3,7
QMS 6,00
QES 0,73
QTS 0,65
B*l, Тл*м 4,47
dBSPL, дБ/Вт/м 89,8
MMS, г 9,10

Коаксиальная акустика Kenwood KFC-PS

Довольно крупный, хотя и неглубокий диффузор не похож на точечный излучатель – поэтому неравномерность АЧХ немного увеличилась, особенно в зоне совместного действия диффузора и купола. Но всё равно это выглядит намного пристойнее, чем у обычных коаксиалов

Искажения в характерных частотных полосах
при звуковом давлении 90 дБ (1 м)
100 — 300 Гц 1,1 %
300 — 1000 Гц 0,49%
1 — 3 кГц 0,35%
3 — 10 кГц 0,33%

ЛИЧНЫЙ ОПЫТ

Даже у малокалиберного KFC-PS1096 неплохой бас – понятно, что только верхний его участок, но очень чёткий и безукоризненно артикулированный. Басовые партии уходят на задний план, но совсем не пропадают, и при умеренной коррекции регулятором тембра НЧ звучание становится вполне сбалансированным. Угловые характеристики великолепны, тональный баланс не меняется даже на больших углах.

Не отстаёт в этом плане и KFC-PS1396. Тональный баланс отличный, гораздо увереннее и воспроизведение низкочастотного диапазона. Быстрые пассажи контрабаса и бас-гитары воспроизводятся со всеми подробностями. Детальность и ощущение пространства – неожиданные для коаксиалов, на хорошем уровне оказалась и перегрузочная способность. На мой взгляд. звучание этих динамиков хотя и не идеальное, но зато самое сбалансированное по всех отношениях – диаграмма направленности, тональный баланс, перегрузочная способность.

У KFC-PS1396 прекрасно проработан низкочастотный участок диапазона, благодаря умеренной частоте резонанса лёгкой подвижной системы басовый диапазон чёткий, без малейшей «смазанности». Сказывается и невысокая добротность. На средних частотах довольно ясно выражен «эффект присутствия» – подчёркивание и выделение из общей картины основных голосовых формант. Но угловые характеристики здесь несколько хуже. При больших углах разворота становится меньше «воздуха», но информативный диапазон, включая щёточки-тарелочки, передаётся почти без потерь.

МЁД & ДЁГОТЬ

Коаксиальные динамики – отличное решение для тех, кто не готов вмешиваться в интерьер салона или затрачивать массу усилий на апгрейд. И, хотя это решение в какой-то степени компромиссное, но при правильном подходе самое сбалансированное. А серия KFC-PS демонстрирует именно правильный подход, причём необременительный для бюджета. У динамиков чёткое и прозрачное звучание, и, что самое главное – практически не выражена направленность излучения. А это большой плюс при установке в штатные места. Монтажная глубина скромная, проблем с установкой не будет. А нехватку низких частот у малокалиберных моделей можно восполнить активным сабвуфером.

Цена вопроса:

Kenwood KFC-PS1096 — 2690 руб.

Kenwood KFC-PS1396 — 3290 руб.

Kenwood KFC-PS1796 — 3590 руб.




У нас в каталоге:




Источник: Журнал «Автозвук»
