Так уж получается, что большое количество "эстрады", прошедшей через мой измерительный комплекс, остаётся за кадром. Причина проста – показывать там, как бы это помягче сказать, просто нечего. Но когда попадаются толковые модели, которые исправно выполняют возложенные на них задачи, по ним всегда стараюсь сделать развёрнутый отчёт.

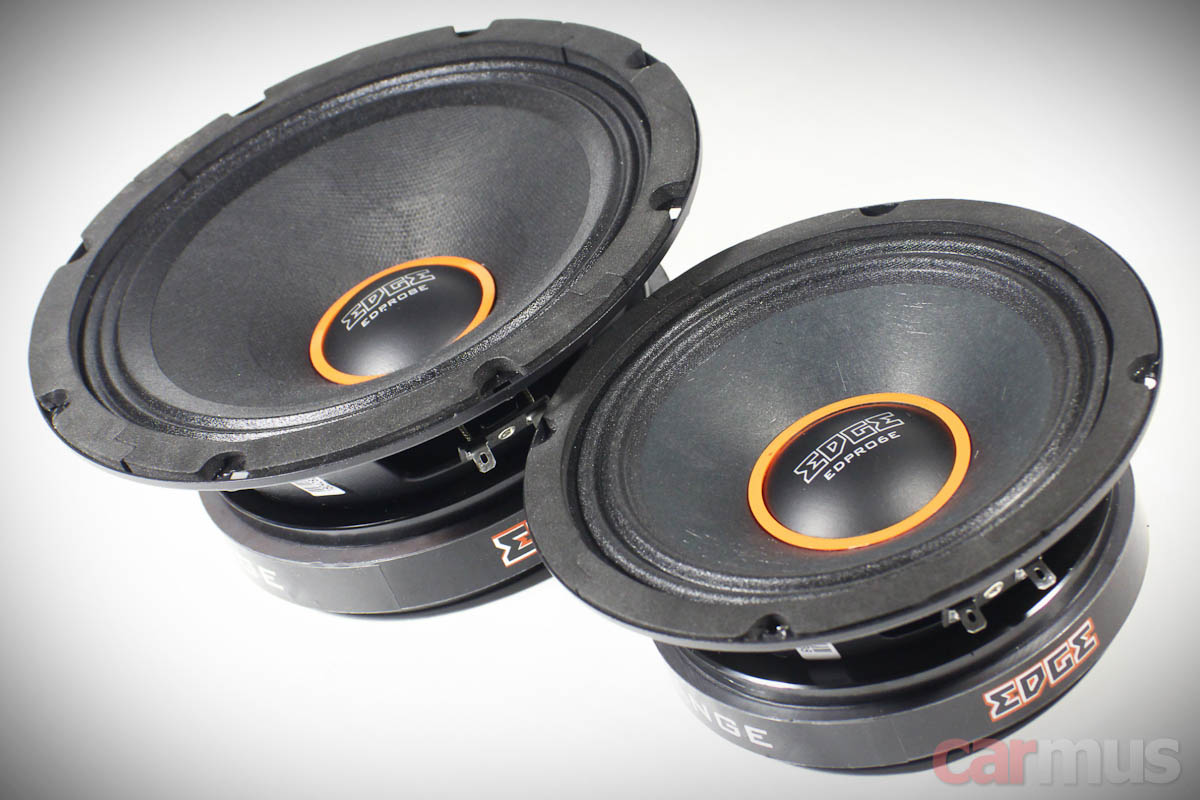

На этот раз в лабораторию попали относительно свежие Edge с длиннющими, как всегда, модельными индексами EDPRO6E-E8 и EDPRO8E-E8. Первая модель – в размере 6.5 дюймов, вторая – 8 дюймов. Выглядят более менее привычно для "эстрады", но делать выводы по внешнему виду, простите, не умею, поэтому изучил их по полной программе инструментально. Про измерения будет чуть позже, а пока покручу их немного в руках.

Конструкция

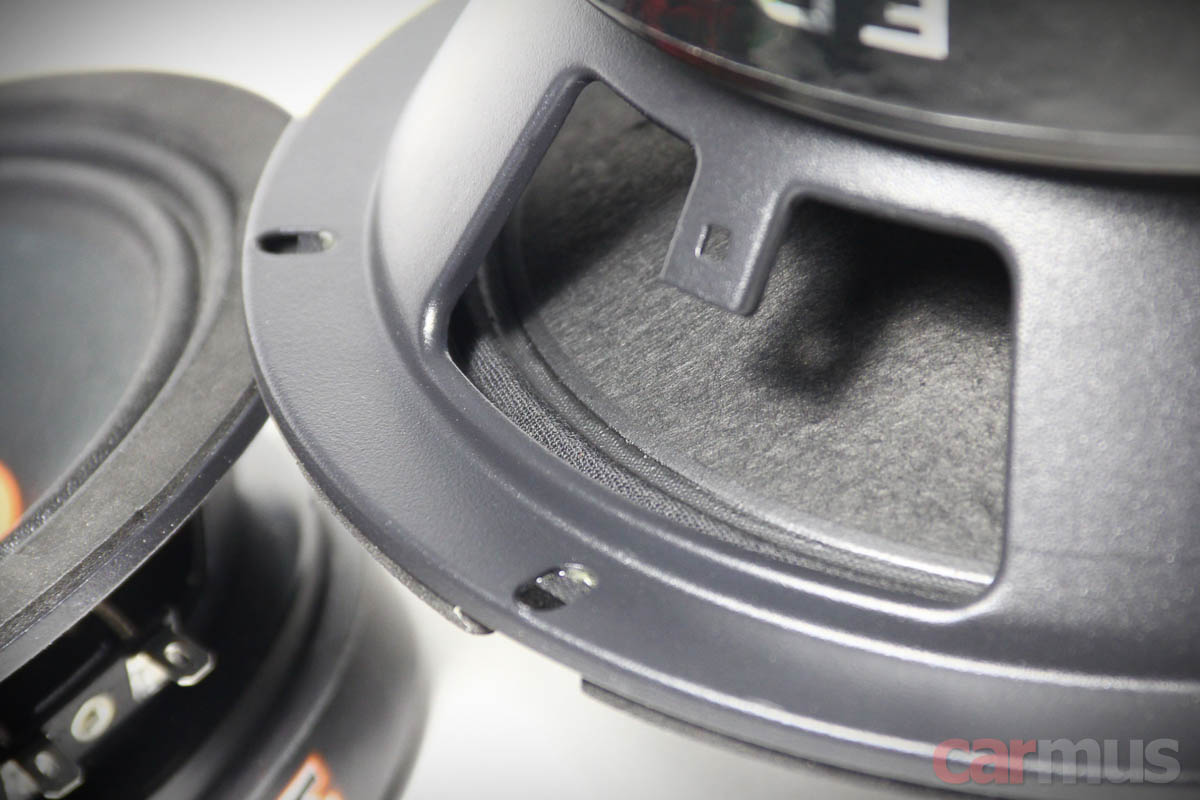

В "эстраде" часто встречаются корзины со слегка увеличенным посадочным диаметром. У этих же динамиков корзины имеют стандартные для своих калибров размеры.

Тест «эстрадных» среднечастотных динамиков Edge EDPRO6E-E8 и EDPRO8E-E8

Тест «эстрадных» среднечастотных динамиков Edge EDPRO6E-E8 и EDPRO8E-E8

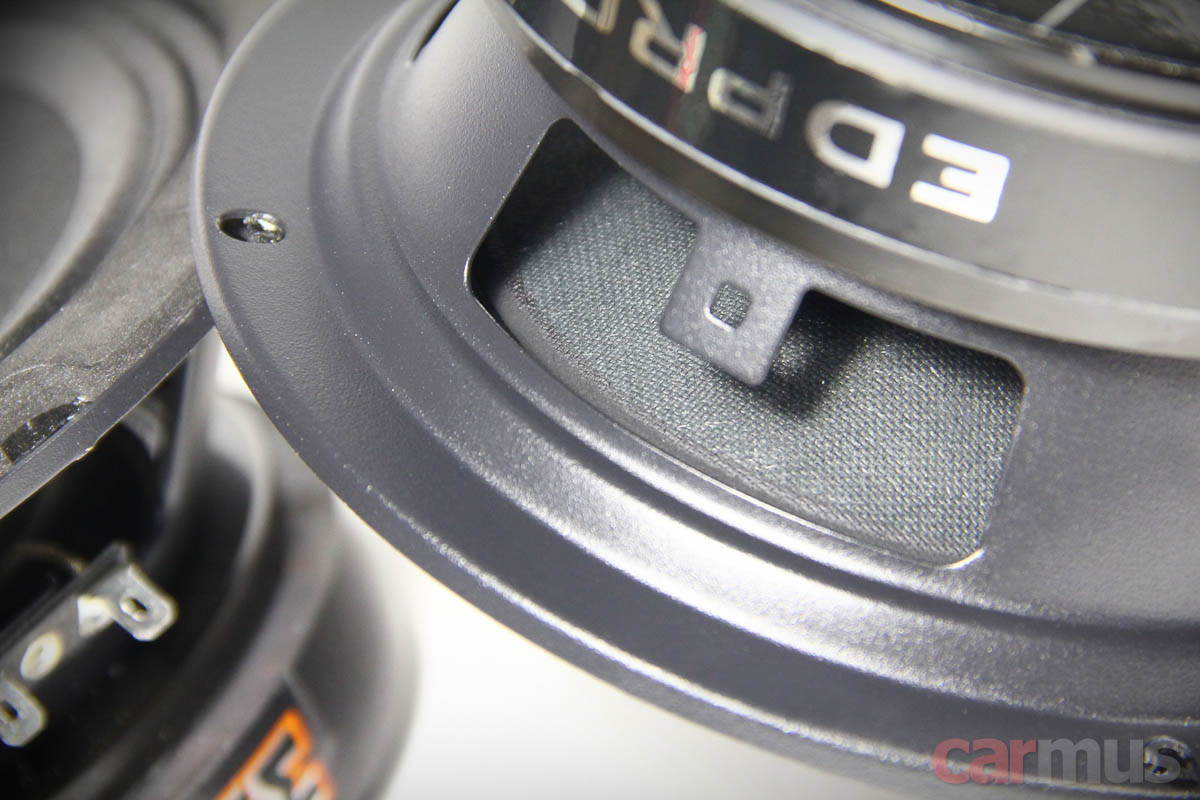

Edge EDPRO6E-E8 легко встаёт в "дырку" диаметром 162 мм, а EDPRO8E-E8 – 182 мм. Внешние диаметры фланцев, соответственно, 167 и 210 мм.

Тест «эстрадных» среднечастотных динамиков Edge EDPRO6E-E8 и EDPRO8E-E8

Формально динамики принадлежат к одной серии, но выполнены немного по-разному. Это касается и формы подвесов, и материала диффузоров. У 6.5-дюймовой модели это плотная прессованная целлюлоза с волокнами в пульпе (их особенно хорошо видно на гладкой лицевой части).

Тест «эстрадных» среднечастотных динамиков Edge EDPRO6E-E8 и EDPRO8E-E8

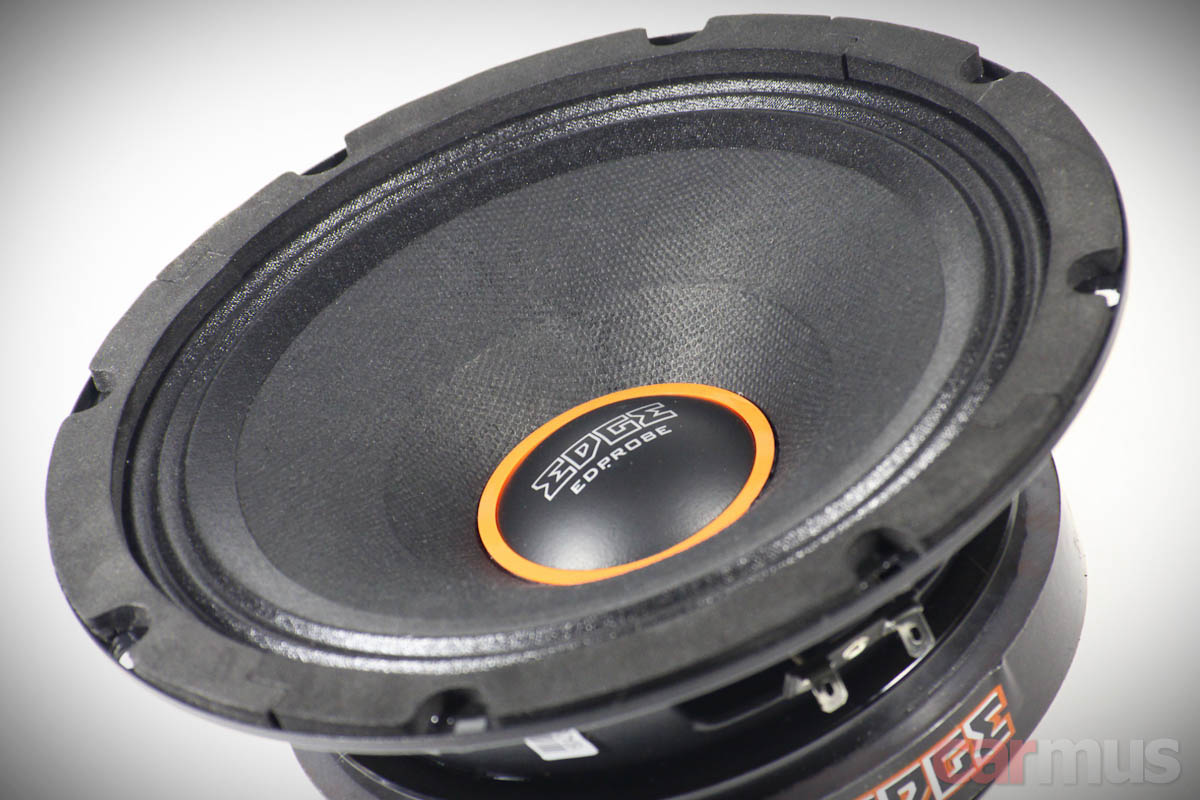

У 8-дюймовой модели это более привычная для "эстрады" целлюлоза средней плотности. К слову, на диффузоре видно лёгкое кольцевое утолщение, как если бы он делался под большой центральный колпак. Здесь же колпачки небольшие (стремление снизить вес подвижки), и эта кольцевая неоднородность, фактически, начинает выполнять задачи "гашения" механических напряжений, распространяющихся по диффузору радиально – от катушки к краям и обратно. Насколько эффективно – посмотрим потом на измерениях.

Тест «эстрадных» среднечастотных динамиков Edge EDPRO6E-E8 и EDPRO8E-E8

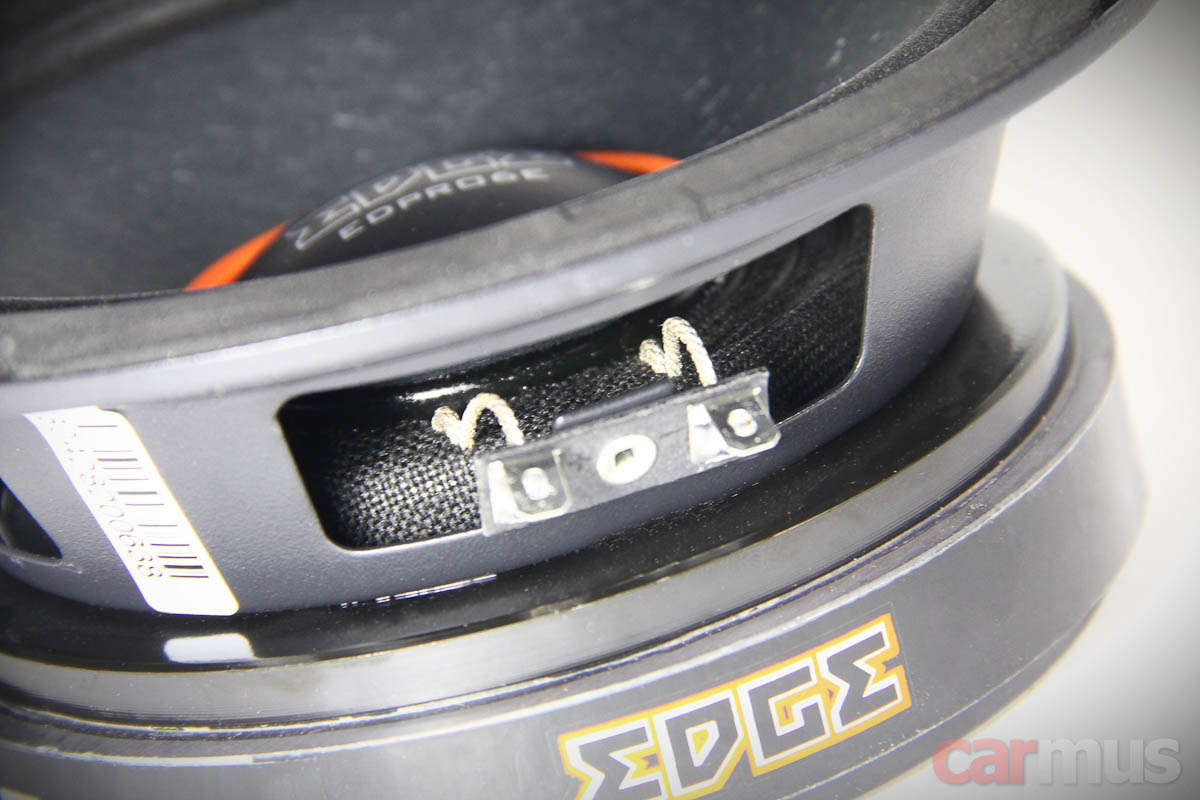

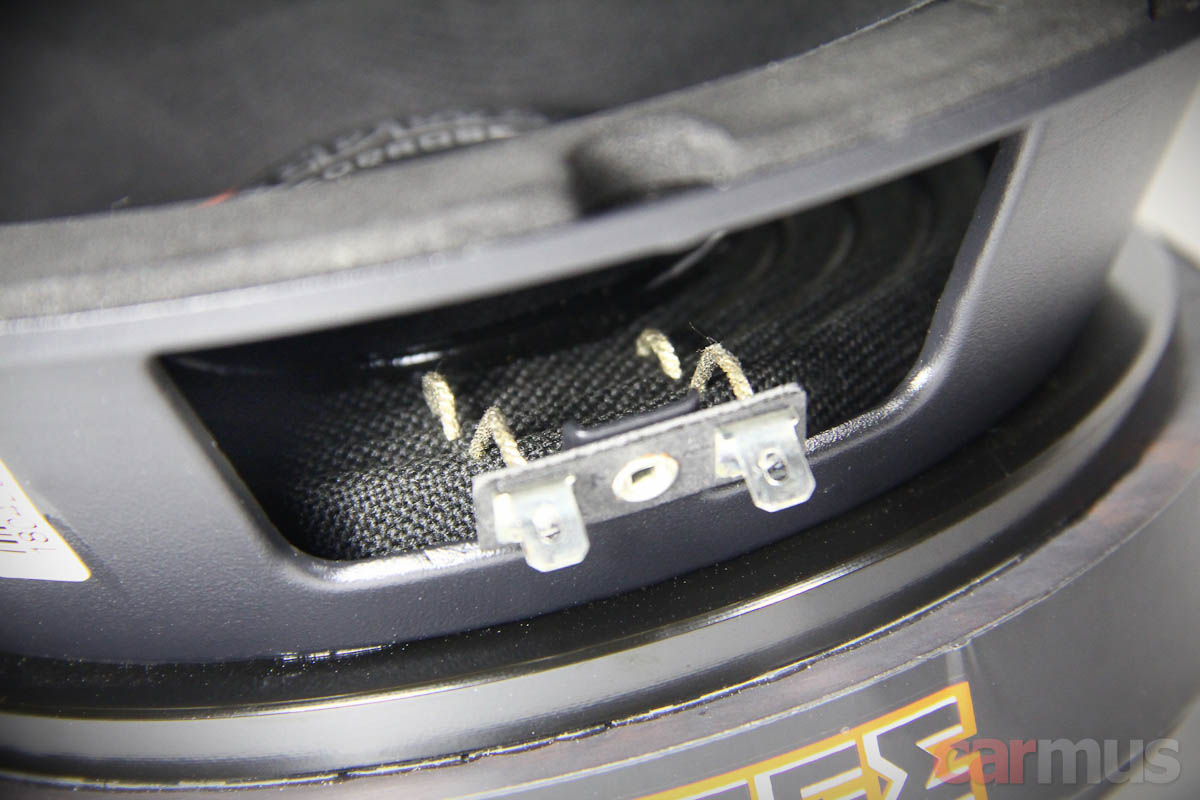

Динамики позиционируются как среднечастотные, поэтому больших ходов диффузора вроде как не подразумевается. Тем не менее, подводящие для надёжности всё равно пропущены через центрирующие шайбы.

Тест «эстрадных» среднечастотных динамиков Edge EDPRO6E-E8 и EDPRO8E-E8

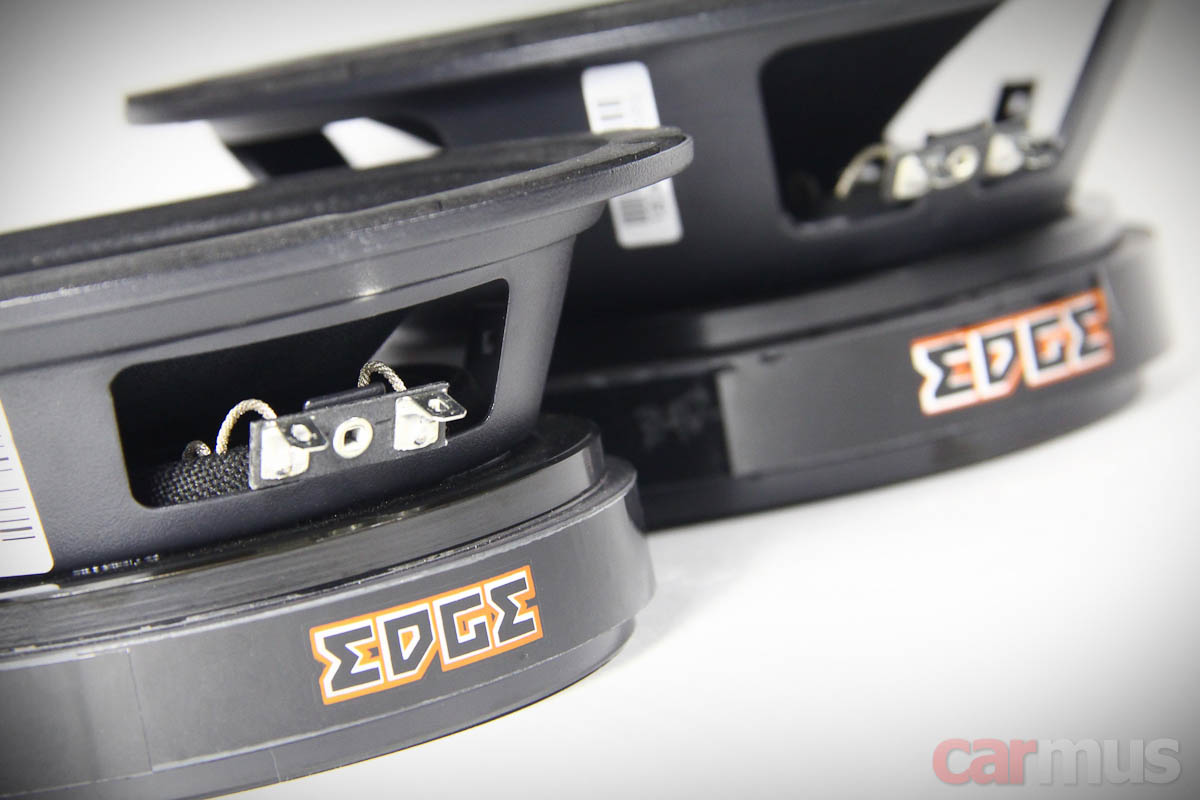

Ну и ещё внимания заслуживают, пожалуй, моторы этих динамиков. Тут я бы отметил три момента. Во-первых, звуковые катушки здесь большие – их диаметр 2 дюйма. Мощность держать должны хорошую. Разумеется, если сигнал на них будет подаваться без клиппирования.

Во-вторых, здесь достаточно толстые верхние шайбы магнитопроводов. С одной стороны, это хорошо – в магнитном зазоре находится большое количество витков звуковой катушки. С другой стороны, так магнитный поток "размазывается" по большей площади, и его плотность снижается.

Тест «эстрадных» среднечастотных динамиков Edge EDPRO6E-E8 и EDPRO8E-E8

Скомпенсировано это, как и полагается, применением серьёзных магнитов – в EDPRO6E-E8 диаметр ферритового кольца составляет 150 мм, а в EDPRO8E-E8 – на сантиметр больше. В итоге к силе моторов никаких вопросов не возникает.

Измерения

Динамики явно имеют в магнитных системах кольца Фарадея. Я уже неоднократно рассказывал о том, что это такое, и для чего они нужны, но если совсем коротко и сильно упрощённо, то они не дают динамикам работать "в обратку" усилителю подобно генератору (ведь звуковая катушка, движущаяся в магнитном поле, сама вырабатывает противоЭДС). Как следствие – уменьшение интермодуляционных искажений и в целом более чистое звучание, особенно на верхних частотах.

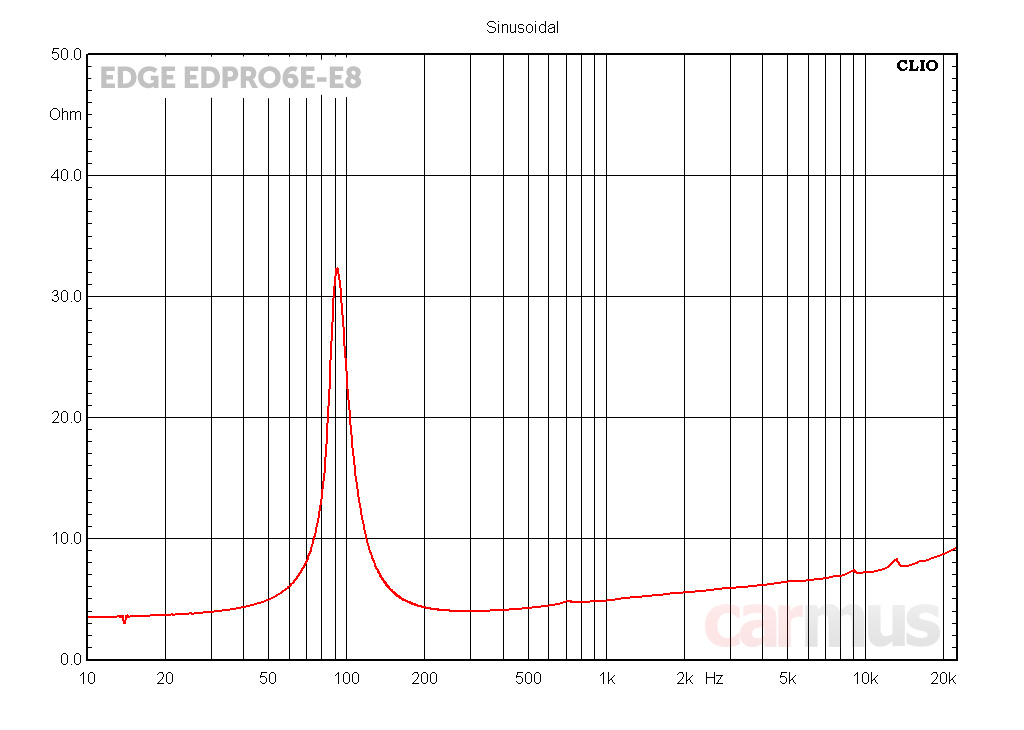

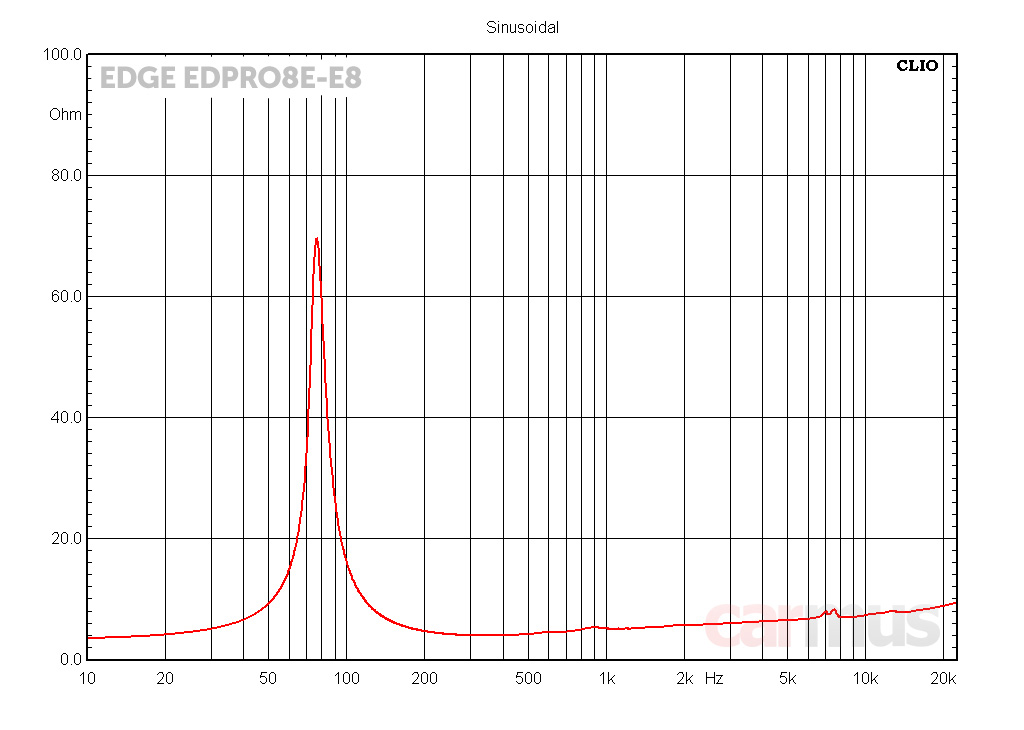

Наличие такого кольца у динамика навскидку легко определяется по характеру импедансной кривой – оно как бы "компенсируют" индуктивность звуковой катушки, и с ростом частоты график не лезет вверх, а остаётся почти горизонтальным.

Тест «эстрадных» среднечастотных динамиков Edge EDPRO6E-E8 и EDPRO8E-E8

Измеренные параметры Edge EDPRO6E-E8:

Fs (собственная резонансная частота) – 91 Гц
Vas (эквивалентный объем) – 5,4 л
Qms (механическая добротность) – 6,05
Qes (электрическая добротность) – 0,69
Qts (полная добротность) – 0,61
Mms (эффективная масса подвижной системы) – 14 г
BL (коэффициент электромеханической связи) – 6,1 Тл м
Re (сопротивление звуковой катушки постоянному току) – 3,2 Ом
dBspl (опорная чувствительность, 1м, 1Вт) – 89,8 дБ

Измеренные параметры Edge EDPRO8E-E8:

Fs (собственная резонансная частота) – 76 Гц
Vas (эквивалентный объем) – 12,2 л
Qms (механическая добротность) – 7,94
Qes (электрическая добротность) – 0,38
Qts (полная добротность) – 0,36
Mms (эффективная масса подвижной системы) – 19 г
BL (коэффициент электромеханической связи) – 8,9 Тл м
Re (сопротивление звуковой катушки постоянному току) – 3,2 Ом
dBspl (опорная чувствительность, 1м, 1Вт) – 93,6 дБ

По параметрам динамики получились принципиально разными, хотя и с одним важным общим моментом – достаточно низкой для среднечастотников резонансной частотой. Это совсем не означает, что они могут работать в мидбасовой области, всё же для этого катушка и подвесы должны позволять динамикам работать с относительно большими ходами.

Edge EDPRO6E-E8

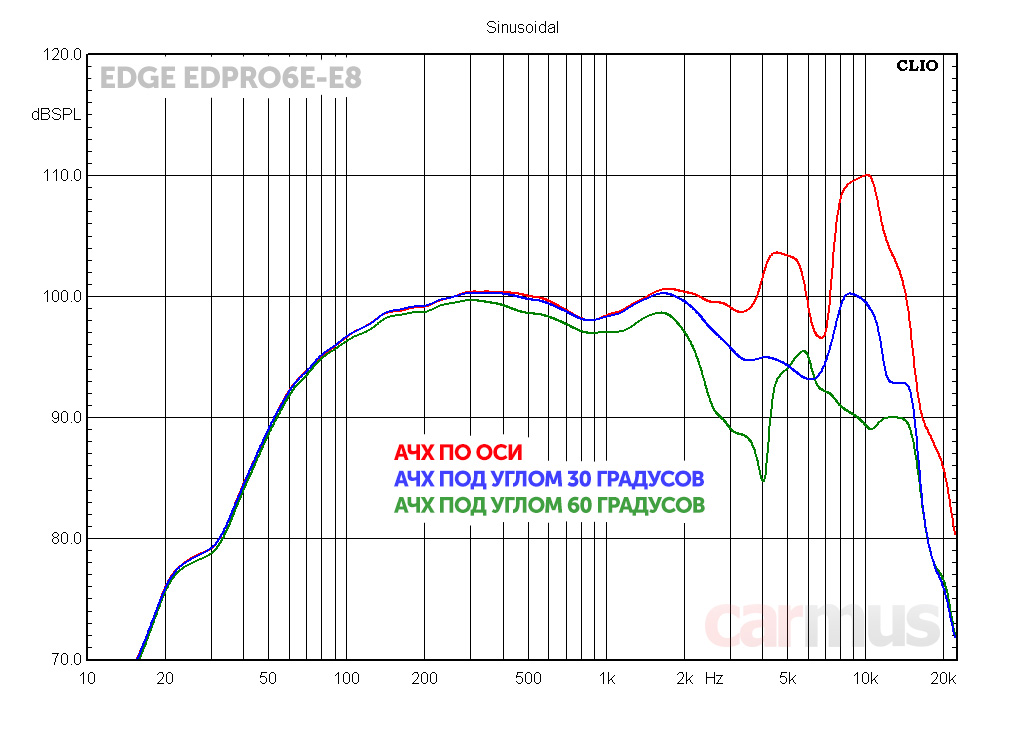

Вот, кстати, и ещё одна наглядная иллюстрация работы кольца Фарадея. АЧХ динамика заметно продлевается вверх. Причём, настолько, что среднечастотник, фактически, становится широкополосником и может спокойно обходиться без твитеров.

Тест «эстрадных» среднечастотных динамиков Edge EDPRO6E-E8 и EDPRO8E-E8

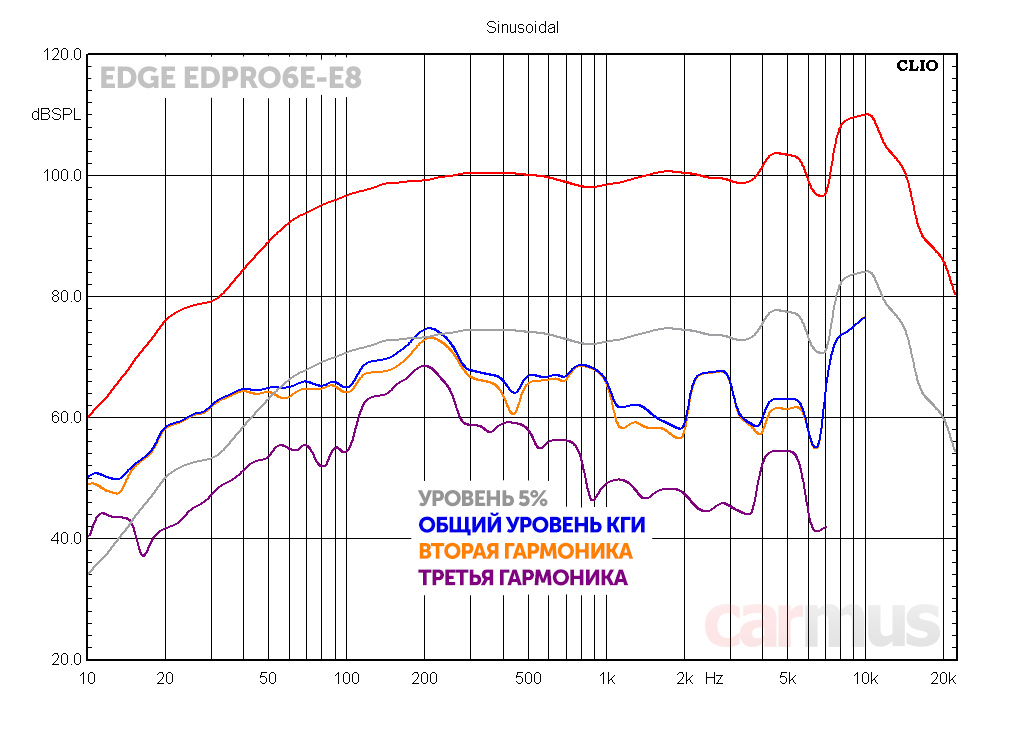

Следующий график – подтверждение того, что динамик проектировался именно как среднечастотный, несмотря на низкую Fs. Обратите внимание, с понижением частоты искажения заметно растут. Так что если вы хотите, чтобы динамик работал чисто на действительно большой громкости, режьте их никак не ниже 200-250 Гц.

Тест «эстрадных» среднечастотных динамиков Edge EDPRO6E-E8 и EDPRO8E-E8

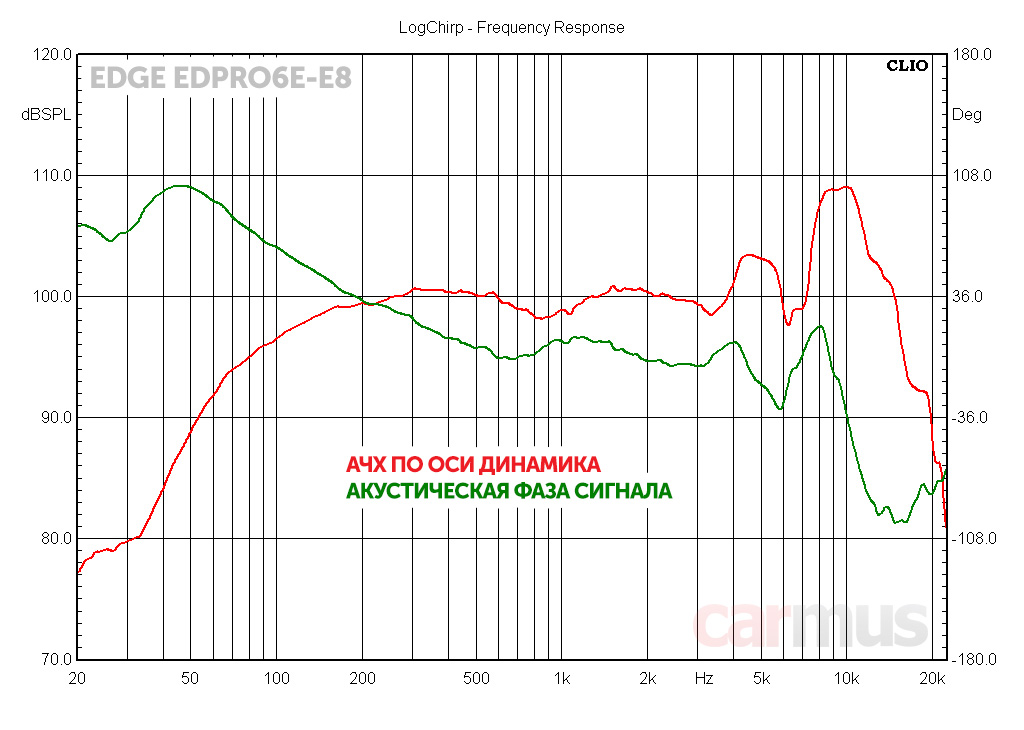

С ростом частоты, когда длина волны становится сопоставимой с размерами диффузора, АЧХ всё дальше уходит от идеальной, а фаза начинает скакать. Хотя, в реальном "эстрадном" применении, когда динамик работает на дальнее поле, пик в районе 7-12 кГц оказывается как раз кстати.

Тест «эстрадных» среднечастотных динамиков Edge EDPRO6E-E8 и EDPRO8E-E8

Edge EDPRO8E-E8

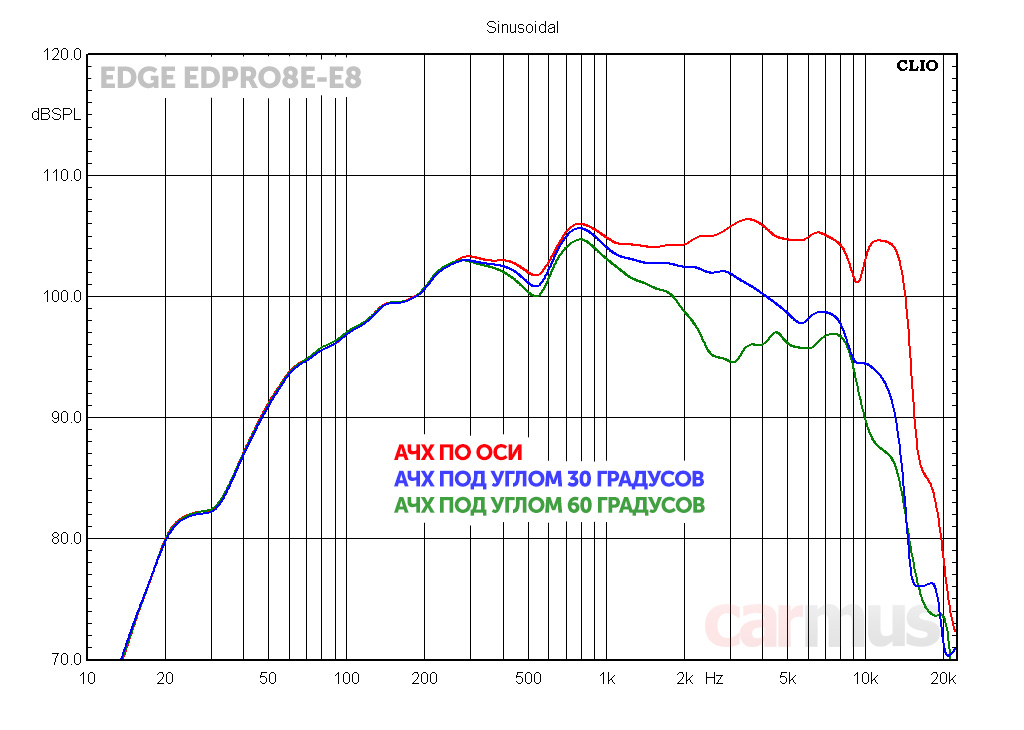

8-дюймовая модель ведёт себя иначе. Динамик тоже уверенно работает наверху, но делает это ровнее, без экстремальных пиков.

Тест «эстрадных» среднечастотных динамиков Edge EDPRO6E-E8 и EDPRO8E-E8

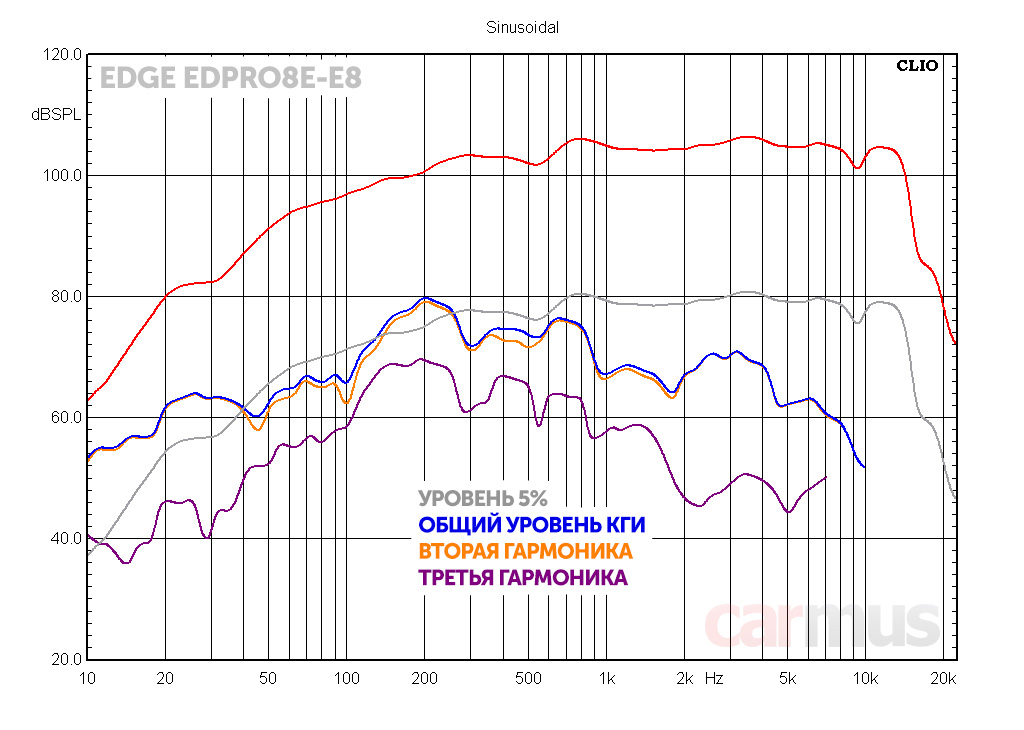

При этом искажения на ВЧ тоже очень невысоки. Играть низко динамик тоже не любит, и резать его нужно тоже не ниже 200-250 Гц.

Тест «эстрадных» среднечастотных динамиков Edge EDPRO6E-E8 и EDPRO8E-E8

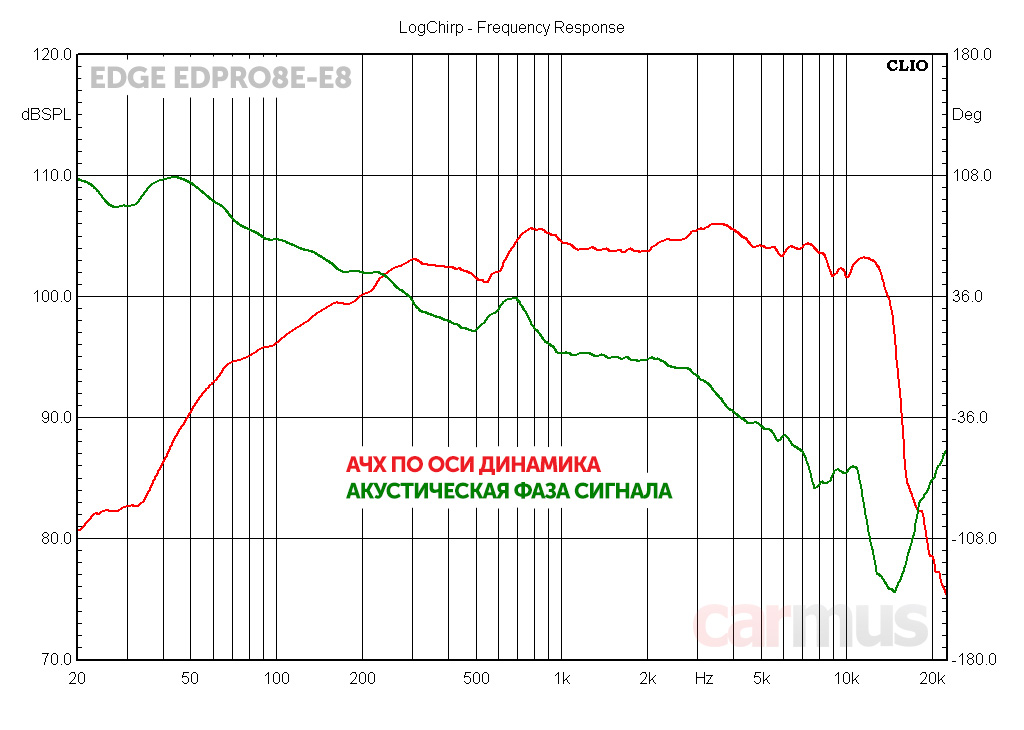

Если не брать во внимание артефакты в районе 500-700 Гц, то в целом акустическая фаза остаётся на удивление ровной, что для "эстрады" как-то даже не очень характерно.

Тест «эстрадных» среднечастотных динамиков Edge EDPRO6E-E8 и EDPRO8E-E8

Выводы

Динамики, несмотря на невысокую резонансную частоту Fs, не нужно рассматривать как мидбасовые, для этого у них не предусмотрено достаточного хода диффузора. Поэтому если вы хотите получить от них чистое неискажённое звучание, резать их снизу нужно высоко и круто.

Из плюсов – отсутствие характерного горба на верхней середине, хотя при этом по частоте они забираются очень высоко. Настолько, что оба динамика даже можно использовать без твитеров и не бояться, что они будут звучать "тускло".

8-дюймовые Edge EDPRO8E-E8 можно выбирать, если в приоритете более ровное и сбалансированное звучание, а 6.5-дюймовые EDPRO6E-E8 – когда хочется получить более яркое на самом верху звучание.
