Сабвуфер AMP SWU-10



В семействе компонентов российского бренда AMP пополнение – универсальный сабвуфер AMP SWU-10, разработанный с учётом высоких стандартов. И при этом не обременительный для бюджета. КБ Андрея Вахтина продолжает удивлять тщательным подходом к проектированию. Ни тебе инновационных решений, ни экзотических материалов – а в результате такого здорового консерватизма получаются весьма интересные вещи. Впрочем, смотрите сами.

Сабвуфер AMP SWU-10

РАЗРАБОТАНО В РОССИИ

Сабвуфер AMP SWU-10

Первое, что бросается в глаза – широченный (почти 30 мм) подвес, гарантирующий большой линейный ход диффузора. Массивный и жёсткий диффузор из непрессованной целлюлозы увенчан жёстким текстильным пылезащитным колпаком, пропитанным компаундом

Сабвуфер AMP SWU-10

Литая корзина с мощными спицами несёт на себе внушительную магнитную систему. Охлаждение звуковой катушки осуществляется через аэродинамически оформленное центральное отверстие в керне магнитной системы и забранные сеткой окна под центрирующей шайбой

Сабвуфер AMP SWU-10

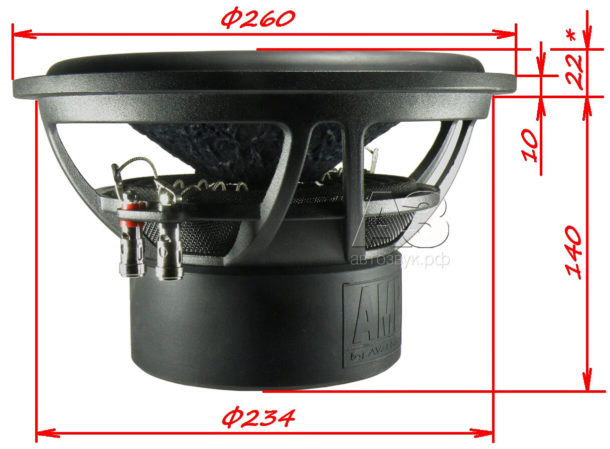

Вид в профиль и основные размеры. Монтажная глубина для такого калибра не маленькая, в эпоху плоских сабвуферов это может показаться анахронизмом – но не спешите с выводами. Плоские сабвуферы частенько грешат повышенными нелинейными искажениями, здесь такую возможность устранили в зародыше

Сабвуфер AMP SWU-10

Крупным планом: нажимные клеммы (их две пары, по числу обмоток) и центрирующая шайба. Подводящие провода подшиты к шайбе – это подвышает долговечность головки. Единственно, что стоило бы сделать производителю – развернуть терминалы на 90 градусов, чтобы провод вставлялся не по радиусу, а по касательной, так легче будет установить динамик в корпус. Впрочем, это легко сделать самостоятельно

ИЗМЕРЕНИЯ

Сабвуфер AMP SWU-10

Z-характеристика головки при последовательном соединении обмоток

Поскольку в сопроводительной документации указана лишь мощность головки (800 Вт), приведём только измеренные значения параметров Тиля-Смолла (вопреки распространённому мнению добротности не зависят от способа соединения обмоток).

FS, Гц 52,3
VAS, л 16,8
dBSPL, дБ/Вт/м 89
MMS, г 84,0
QTS 0,43
QMS 4,69
QES 0,47
RE, Ом 2,8+2,8
B*l, Т*м 18,1

Сабвуфер AMP SWU-10

Линейность динамика хорошая, общий уровень искажений относительно мал даже в области частоты резонанса. В структуре искажений преобладает вторая гармоника, в области 30-50 Гц вторая и третья гармоника находятся в некоем динамическом паритете, и лишь в области резонанса третья гармоника берёт верх

Рекомендации производителя однозначны – сабвуферу аудиофильского калибра приличествует только закрытое оформление объёмом от 17 до 24 л. Смоделируем оба варианта по измеренным параметрам.

Сабвуфер AMP SWU-10

Как видим, объём ЗЯ влияет на ход АЧХ очень слабо, она на диво гладкая и горизонтальная. Результирующая добротность при этом оказывается аудиофильской (0,57…0,62), чёткий и сухой бас гарантирован. Отрицательное акустическое усиление не помеха – недаром заявленная мощность 400 Вт. А что вы хотели, за аудиофилию надо расплачиваться…

Однако низкая полная добротность намекает ещё на один вариант акустического оформления, не столь аудиофильский, но более басовитый. Вы уже догадались, что речь идёт о фазоинверторе.

Сабвуфер AMP SWU-10

Если баса покажется мало, в корпусе того же объёма можно установить фазоинвертор приемлемых размеров и получить «прибавку» порядка 8 дБ – а это равноценно восьмикратному увеличению мощности усилителя. А хорошо пригнанная заглушка порта позволит иметь два сабвуфера в одном – и для SQ, и для SPL

МЁД & ДЁГОТЬ

Тщательно выверенная комбинация проверенных материалов и конструктивных решений дала вполне предсказуемый результат. В конструкции приняты все меры по обеспечению долговечности и стабильности характеристик, вдобавок открывалась недокументированная возможность: сабвуфер может быть трансформером, что мы всегда отмечаем особо.

Цена вопроса: 9 900 руб.


Источник: Журнал «Автозвук»
