Компонентная акустика Alpine S-S65C



За год, прошедший с теста акустики флагманской серии X, у неё появились достойные напарники. Новая серия компонентов S тоже ориентирована на современные аудиоформаты высокого разрешения, поэтому унаследовала лучшие конструктивные решения серии X, но отличается при этом более чем демократичной ценой за счёт классических решений. В конце концов, диалектическую спираль никто не отменял – удачные конструктивные решения прошлых лет можно повторить на новом технологическом уровне. Причём с гораздо лучшим результатом.

Компонентная акустика Alpine S-S65C

НАЗАД К ИСТОКАМ

В линейку S-Series входят как компонентные, так и коаксиальные модели; и те и другие отличаются высокой эффективностью и простотой установки в самые разные автомобили. Динамики серии S могут работать с высокими мощностями, сохраняя при этом исключительную чистоту звука. Это заслуга многоволнового подвеса с большим линейным перемещением (High Amplitude Multi-Roll, он же HAMR).

Компонентная акустика Alpine S-S65C

Хотя акустика и выглядит классической, не заметить инновационный подвес сложно

Компонентная акустика Alpine S-S65C

Вторая инновационная составляющая – материал диффузора. Хотя на вид он напоминает целлюлозу с наполнителем и пропиткой, это пластик типа полипропилена, армированный углеродными волокнами (CFRP, он же Carbon Fiber Reinforced Plastic). Лёгкий и жёсткий материал, к тому же его свойствами можно управлять в процессе формовки – это открывает путь для создания диффузоров с определёнными характеристиками

От классических решений унаследованы крепёжные отверстия всех форм и калибров, числом ровно 20 – я пересчитал дважды. К тому же в комплекте есть дополнительные установочные адаптеры. Это прозрачный намёк, что акустика ориентирована на замену штатной. Кстати, поставляется она без сеток (их можно приобрести отдельно, позиция в каталоге KTE-S65G).

Компонентная акустика Alpine S-S65C

Вид со стороны магнитной системы. Здесь классика в чистом виде, штампованный диффузородержатель и вентилируемая магнитная система с ферритовым магнитом. Но! Диаметр звуковой катушки увеличен до 35 мм, в результате динамик не только может «переварить» солидную мощность, но приобрёл и другие достоинства. Катушка разделительного фильтра первого порядка смонтирована здесь же, налицо экономия на корпусе кроссовера

Компонентная акустика Alpine S-S65C

Посадочная глубина умеренная, остальные размеры по стандарту. Обратите внимание – катушка фильтра – «воздушная», без сердечника. Не каждый дорогой комплект может похвастаться таким решением. Подводящие проводники снабжены текстильной сердцевиной – гибкость, прочность и долговечность в одном флаконе

Компонентная акустика Alpine S-S65C

Высокочастотная секция включает в себя пищалку с установочными деталями и несложный фильтр первого порядка с ограничительным резистором, смонтированные в соединительном кабеле. Обратите внимание – в корпус помещён волокнистый демпфирующий материал

Компонентная акустика Alpine S-S65C

Габариты пищалки «в гордом одиночестве» вполне общепринятые, но в базовом варианте предлагается установка на поверхность при помощи довольно крупной обоймы с гайкой. Конструкция обоймы позволяет оперативно отклонять ось излучения на угол до 30 градусов, это несомненный плюс при настройке системы

Компонентная акустика Alpine S-S65C

Для установки динамиков в штатные места в комплекте есть адаптеры – кольцо для НЧ-динамика и «паук» для пищалки, также с возможностью ориентации. Ненужные элементы можно отломить по намеченным канавкам (указано стрелками)

ИЗМЕРЕНИЯ

Номинальную мощность акустики изготовитель заявляет как 80 Вт, максимальную – 240 Вт при чувствительности 88 дБ. Полосу воспроизводимых частот заявили от 70 Гц до 22 кГц. Других параметров не сообщают, но нас это не остановит. Измерим всё, что только сможем. И заодно вернёмся к истокам, то есть к традиционной терминологии ГОСТ.

Параметры Тиля-Смолла НЧ ВЧ
FS, Гц 59 483
VAS, л 12,9
QMS 4,55 2,63
QES 0,59 1,72
QTS 0,52 1,04
B l, T*m 6,28
dBSPL 88,5
MMS, г 15,8

Цифры интересные, мы к ним ещё вернёмся – а пока для затравки импедансные кривые компонентов – там будет ещё интереснее.

Компонентная акустика Alpine S-S65C

Индуктивность звуковой катушки умеренная – как, впрочем, и катушки разделительного фильтра. Частота среза порядка 3,5 кГц, уточним при акустических измерениях

Компонентная акустика Alpine S-S65C

Ой! Частота резонанса – как у довольно крупного купольного среднечастотника. Загогулина на импедансной кривой – результат работы акустического демпфера, установленного под куполом. Тот, что в монтажной «чашке», работает в области 1-2 кГц, без него «всплеск» получается выше – проверили. Поэтому при установке не пренебрегайте монтажным комплектом

А теперь займёмся акустическими измерениями. Сначала – по компонентам.

Компонентная акустика Alpine S-S65C

Для калибра 6,5 дюймов картина привычная – выше 2 кГц АЧХ начинает причудливо извиваться, ибо начинаются собственные колебания в теле диффузора. Однако в области до 3 кГц неравномерность АЧХ очень умеренная, и угловые характеристики вполне пристойные. Но частота раздела требуется невысокая

Компонентная акустика Alpine S-S65C

Наложение работы фильтра на акустические характеристики мало что изменило, разве что уменьшилась неравномерность осевой АЧХ. Впрочем, с фильтром первого порядка и некомпенсированной индуктивностью звуковой катушки иной результат был бы удивительным

Компонентная акустика Alpine S-S65C

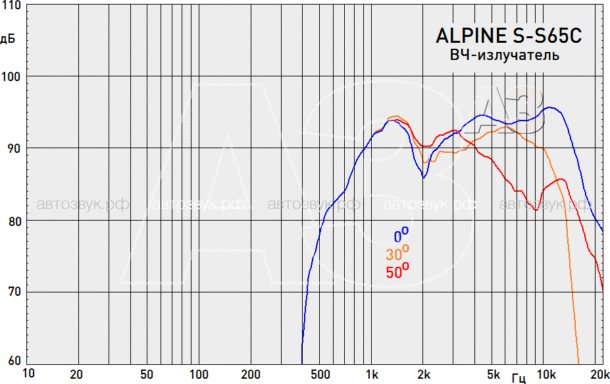

Пищалка, предоставленная самой себе. Направленность заметно выражена, неспроста установочные детали подразумевают «наводку в цель». Очевидно, что отклонение от оси излучения не должно превышать 30 градусов, но лучше – «в лоб». Низкая частота резонанса не повлекла за собой расширение диапазона воспроизводимых частот вниз – для этого площадь излучающей поверхности слишком мала, да и «горб» в области 1,5 кГц необходимо подавить. Зато при работе с фильтром первого порядка низкая частота резонанса снижает искажения в рабочем диапазоне и риск перегрузки

Компонентная акустика Alpine S-S65C

При работе с собственным фильтром осевая АЧХ становится более гладкой, отдача немного снижается и приходит в соответствие с чувствительностью НЧ-излучателя

Компонентная акустика Alpine S-S65C

Теперь соединим всё как положено и снимем общую АЧХ. «Болтанка» в области средних частот – результат интерференции звуковых волн в области одновременной работы двух излучателей. Как обычно, при настройке системы игры с полярностью подключения приветствуются

Ну и, наконец, про искажения, им разработчики уделили немало внимания. Искажения измерены в характерных частотных полосах при звуковом давлении 90 дБ (1 м). Очень впечатляет, причём как-то ровно, без выбросов и «нелюбимых» частот.

100 — 300 Гц 0,79%
300 — 1000 Гц 0,43%
1 — 3 кГц 0,32%
3 — 10 кГц 0,11%

ЛИЧНЫЙ ОПЫТ

Звучание комплекта очень приятное, «сочное», с хорошо проработанным низкочастотным диапазоном. Невысокая общая добротность пошла на пользу точности передачи среднего и верхнего баса, да и среднечастотный диапазон порадовал детальностью звучания. Высокочастотный участок яркий, но без нарочитости – однако нацеливать пищалки нужно поточнее. При смене полярности пищалок незначительно менялся характер звучания, но какой из вариантов понравился больше – сказать трудно, оба хороши по-своему. Общее впечатление: акустика звучит дороже, чем стОит.

МЁД & ДЁГОТЬ

Высококачественный комплект для замены штатной акустики, в котором есть всё необходимое для установки и ничего лишнего. Звучит точно, детально – и с душой. Надо брать!

Цена вопроса: 6990 руб.
