Компонентная акустика Ground Zero Uranium GZUC 65.3QX



В начале было слово… И слово было «Радиоактивность», и было оно линейкой мощных компонентов Ground Zero Radioactive. Потом появилась линейка сверхмощных компонентов Plutonium. А потом – соревновательные компоненты для SQ, и назвали их Uranium…

Компонентная акустика Ground Zero Uranium GZUC 65.3QX

МИРНЫЙ АТОМ

Ну, на самом деле всё было намного сложнее и не столь последовательно – но ведь и Библия даёт картину сотворения мира в популярном изложении. В названиях компонентов уважаемой марки «засветились» не только радиоактивные элементы таблицы Менделеева, но это отдельная тема.

Сегодня предмет нашего интереса – компонентная трёхполосная акустика GZUC 65.3QX. По основным признакам – классика и традиция, даже появилась на свет она вполне классическим образом: к успешному двухполосному комплекту GZUC 650SQX добавили среднечастотную головку GZUF 60SQX, и это тот случай, когда третий оказался не лишним. Мидбасовая головка в таком сочетании позиционируется уже как Kickbass, и при установке в кик-панели среднечастотный диапазон придётся передать другому излучателю. Впрочем, и при установке в дверь это тоже не бывает лишним.

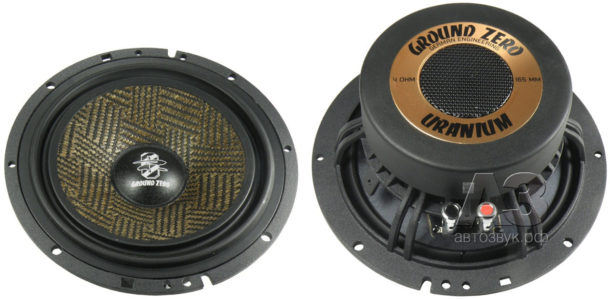

Диффузор низкочастотной головки композитный. Верхний слой выполнен из стеклопластика, нижний – из целлюлозы. Стеклопластик обеспечивает необходимую жёсткость, целлюлоза – достаточное демпфирование. Оригинальный S-образный подвес вместо традиционного «валика» обеспечивает линейный ход диффузора +/- 5 мм при  максимальном смещении 10 мм – завидные показатели для такого калибра.

Компонентная акустика Ground Zero Uranium GZUC 65.3QX

За исключением инновационного композитного диффузора с S-образным подвесом в остальном конструкция типовая. Текстильный  защитный колпачок с пропиткой закрывает звуковую катушку диаметром 31 мм. Мощная литая корзина несёт вентилируемую магнитную систему, ферритовый магнит диаметром 90 мм закрыт резиновым кожухом. Установочные размеры – по стандарту, фланец снабжён отверстиями на все случаи жизни

Компонентная акустика Ground Zero Uranium GZUC 65.3QX

На фото «в профиль» хорошо видна звуковая катушка. Её выводы выполнены свободными гибкими проводниками, клеммы нажимные. Центрирующая шайба с прогрессивным гофром, открытые вентиляционные окна под ней обеспечивают хорошую циркуляцию воздуха и охлаждение катушки

Диффузор среднечастотных динамиков – алюминиевый, анодирован в чёрный цвет. Настоящий Schwarze Aluminium. Необычный для среднечастотников материал позволил сделать подвижную систему необычайно лёгкой (всего 1,9 г) и расширить диапазон воспроизводимых частот в осевом направлении до 20 кГц. Обращённый подвес обеспечивает довольно большой для калибра 60 мм линейный ход диффузора +/- 1,5 мм, максимальное смещение достигает 4 мм.

Компонентная акустика Ground Zero Uranium GZUC 65.3QX

Диффузор алюминиевый, корзина из пластика (с виду похожего на алюминий), магнитная система неодимовая…

Компонентная акустика Ground Zero Uranium GZUC 65.3QX

Подводящие проводники и здесь свободные, они подведены к клеммам-«лопаточкам»

Компонентная акустика Ground Zero Uranium GZUC 65.3QX

Твитер с неодимовой магнитной системой оснащён шёлковым куполом диаметром 25 мм без апертурных тел, акустических линз и прочих архитектурных излишеств

Компонентная акустика Ground Zero Uranium GZUC 65.3QX

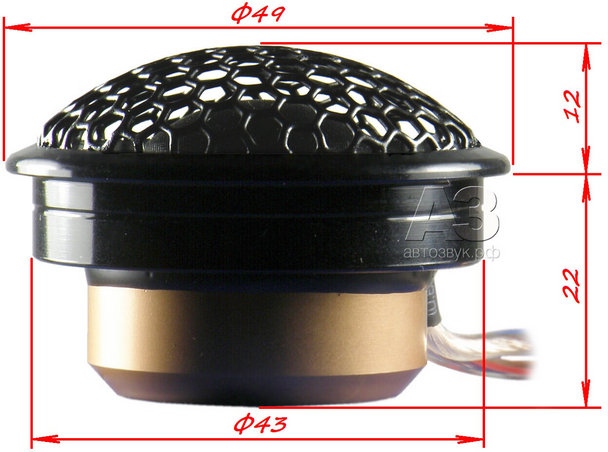

По сравнению с диаметром купола габариты пищалки не маленькие – солидный алюминиевый корпус (опять Schwarze Aluminium) и далеко отстоящая от купола защитная сетка с крупными ячейками

Пассивный кроссовер с частотой раздела 3 кГц унаследован от двухполосного комплекта и оснащён массой регулировок: уровень твитера, изменение его полярности, коррекция характеристики в области средних частот. Входы фильтров раздельные, допускают подключение по схеме bi-wiring или bi-amping – для этого нужно снять замыкающие перемычки. Разделение полос НЧ и СЧ-ВЧ подразумевается активное, и это правильно: схема 2,5 полосы – удачный компромисс между сложностью системы и удобством её регулировки. При компактном расположении твитера и среднечастотника (при таком калибре СЧ вероятность этого почти 100%) раздельная временная коррекция им не потребуется. А для низкочастотного динамика – потребуется, и пусть этим занимается звуковой процессор.  К тому же отсутствие пассивных компонентов между усилителем и НЧ-излучателем пойдёт только на пользу качеству звучания – лучше электрическое демпфирование и импульсные характеристики.

Компонентная акустика Ground Zero Uranium GZUC 65.3QX

Несмотря на довольно сложную конструкцию с «воздушными» индуктивностями кроссовер довольно компактный, его габариты 142х86х43 мм. Что происходит при регулировках – скоро выясним

ИЗМЕРЕНИЯ

Исчерпывающие данные, сопровождающие акустику, отличаются точностью и, что особенно радует, хорошим совпадением заявки с действительностью. Не на 100%, так никогда не бывает – но отклонения минимальные, укладывающиеся в допуск.

НЧ
заявка
НЧ
факт
СЧ
заявка
СЧ
факт
ВЧ
заявка
ВЧ
факт
Полоса воспроизводимых частот, Гц 40 — 4000 300 — 20000 2000 — 25000
Номинальная/
максимальная мощность, Вт
120/200 50/80 70/120
Re, Ом 3,44 3,5 3,9 3,9 3,2 3,4
Fs, Гц 55,1 61,2 150 129,5 750 798
Qts 0,488 0,52 0,64 0,58 1,34
Qes 0,522 0,59 0,74 0,66 2,14
Qms 7,514 4,48 5,12 4,86 3,59
Vas, л 12,6 9,7 0,5 0,56
BL, Тм 6,4 5,77 3,0 3,0
Mms, г 18,1 14,63 1,9 1,9
Чувствительность, дБ/Вт (1 м) 89,0 87,8 84,0 86,5 91,0 93,0

Интересно, что чувствительность среднечастотника и пищалки оказалась выше заявленной. Подвижная система низкочастотника оказалась чуть легче, в результате немного выросла частота резонанса – но в пределах приличий. Полная добротность диффузорных динамиков оказалась в диапазоне 0,5-0,6 – это обещает хорошие импульсные характеристики.

Компонентная акустика Ground Zero Uranium GZUC 65.3QX

Импеданс компонентов. НЧ и СЧ динамики комментариев не требуют. Кривая пищалки – требует. Во-первых, её импеданс сделали немного ниже 4 Ом (учтите масштаб графиков). Во-вторых, резонансная частота довольно низкая даже для относительно крупного излучателя

Компонентная акустика Ground Zero Uranium GZUC 65.3QX

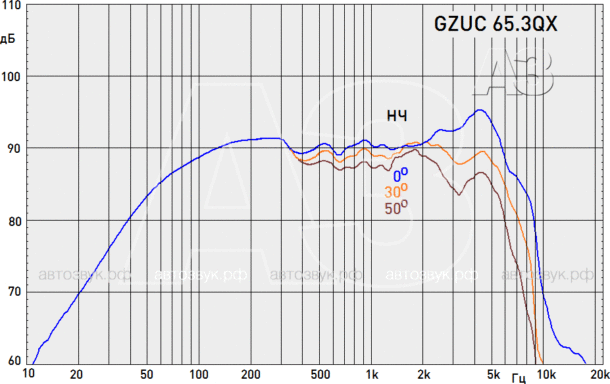

АЧХ мидбаса (пардон, в этом комплекте – уже низкочастотника) довольно гладкая вплоть до 2 кГц, с тенденцией к небольшому подъёму с ростом частоты. И даже направленность практически не выражена. Выше по частоте начинается «разброд и шатание» с пиками и провалами. Так что частота раздела должна быть не выше 3 кГц – и в двухполосной версии комплекта так оно и было. Из-за низкой полной добротности спад АЧХ начинается примерно со 150 Гц, но идёт достаточно плавно, граничная частота по уровню -6 дБ примерно 65 Гц

Компонентная акустика Ground Zero Uranium GZUC 65.3QX

АЧХ среднечастотника в основном рабочем диапазоне настолько идеальна, что поначалу даже закрались сомнения в исправности измерительной аппаратуры. Вот что значит маленький, но гордый жёсткий диффузор, направленность излучения почти отсутствует. Всё же выше 3 кГц начинается лёгкая болтанка, хотя и не такая мощная, как у мидбаса низкочастотника. Поскольку частота резонанса оказалась ниже заявленной, нижнюю границу воспроизводимого диапазона можно, пожалуй, опустить даже до 200 Гц. Верхняя, с учётом направленности, может быть доведена и до 5 кГц при активном делении полос

Компонентная акустика Ground Zero Uranium GZUC 65.3QX

АЧХ твитера «в гордом одиночестве» снята для очистки совести – чтобы материалы были в полном комплекте. Повышенная отдача сопровождается повышенной же неравномерностью АЧХ в области верхней середины. Но мы забыли про кроссовер, он приведёт всё в норму

Кстати, о кроссовере. Поскольку он изначально проектировался для двухполосного комплекта, то помимо регулировки уровня твитера в нём предусмотрены и дополнительные регулировки в области стыка полос – там, где начинала проявляться направленность мидбаса. Приведённые в инструкции графики иллюстрируют именно этот вариант, а нам облегчат дальнейшую работу – будем знать, какие именно графики оставить для публикации (снято их было столько, что не сосчитать – и для публикации выбраны только самые информативные).

Компонентная акустика Ground Zero Uranium GZUC 65.3QX

Запоминаем: Norm/Soft – регулировка уровня твитера в области частоты раздела. High/Low – то же, только для среднечастотника (однако график приведён для мидбаса, и угловые характеристики – для него же). Уровень твитера – это уже просто и даже обыденно

АЧХ отдельных компонентов при работе с кроссовером интереса не представляют, они практически повторяют приведённые производителем. А вот для пары СЧ-ВЧ результаты уже будут иметь практическую пользу. Излучатели на стенде были установлены максимально близко друг к другу – так, как они с большой долей вероятности будут стоять в автомобиле на стойке лобового стекла.

Компонентная акустика Ground Zero Uranium GZUC 65.3QX

С кроссовером АЧХ твитера стала горизонтальной и более гладкой, но внеполосное излучение в области 1-3 кГц всё же даёт о себе знать. При осевом положении твитера и максимуме коррекции СЧ на результирующей АЧХ появляется узкий провал в области раздела полос. Смена полярности меняет провал и горб местами, общая неравномерность даже увеличивается – поэтому АЧХ при настройке обязательно нужно контролировать в точке прослушивания

Компонентная акустика Ground Zero Uranium GZUC 65.3QX

Действие аттенюатора СЧ заметнее всего на осевой АЧХ

Компонентная акустика Ground Zero Uranium GZUC 65.3QX

С кроссовером угловые АЧХ твитера изменились мало. Отклонение до 30 градусов можно даже скомпенсировать аттенюатором, но всё же лучше направлять твитер в точку прослушивания

Теперь – про искажения. Они весьма низкие во всём диапазоне рабочих частот, этот факт стоит отметить.

Искажения в характерных частотных полосах
при звуковом давлении 90 дБ (1 м), %
100 — 300 Гц (мидбас) 0,68
300 — 1000 Гц (СЧ) 0,43
1 — 3 кГц (СЧ) 0,38
3 — 10 кГц (ВЧ) 0,27

ЛИЧНЫЙ ОПЫТ

Для прослушивания вместо традиционного домашнего пришлось привлечь четырёхканальный автомобильный усилитель. Частота раздела между НЧ и СЧ-ВЧ была установлена по рекомендациям производителя – около 300 Гц. Как и в конструкции (и параметрах) ключевым словом в этой акустике оказалось «аккуратность и точность». Или, если одним соловом, то знаменитый немецкий ordnung. Видно (точнее – слышно), что акустика оптимизировалась именно для автомобильных условий прослушивания.

Очень удачный тональный баланс, особенно при небольших углах отклонения от оси среднечастотника и направлении твитера на слушателя. При больших углах отклонения от оси тональный баланс в основном сохраняется, но верхние частоты смягчаются, это в попределённых пределах исправляется аттенюатором. Средний и верхний бас просто великолепны, да и нижний бас вполне уверенный. Среднечастотный диапазон аккуратный, тембры инструментов передаются весьма правдоподобно, налицо отменно разрешение и широкая полоса. Аттенюатор на ВЧ работает ожидаемым образом, а Hi/Low на СЧ – непривычно, оказывая влияние не на локальный, а на общий тональный баланс.

МЁД & ДЁГОТЬ

«Умеренность и аккуратность»: уже говорилось, но придётся повторить, ибо это так. Безупречно в инженерном смысле выполненная акустика показала очень точно выверенные характеристики компонентов, а как следствие – системы в целом. Разумеется, всё это произошло не случайно и не наугад. Нечасто сегодня акустика намеренно проектируется под беспроцессорный тракт или 2,5 полосы, а если и процессорный – то не для того, чтобы исправлять огрехи, а для того, чтобы не упустить нюансов.

Отличное звучание, простой и удобный монтаж. Более чем удачная система за адекватную сумму, к тому же её можно приобретать не целиком, а по компонентам.

Цена вопроса: 29 990 руб. (комплект)

Варианты:

  • 19990 руб. – GZUC 650SQX (двухполосный комплект GZUK 65SQX + GZUT 25SQX + кроссоверы)
  • 10 990 руб. – GZUK 65SQX (пара НЧ динамиков)
  • 10490 руб. – GZUF 60SQX (пара СЧ динамиков)
  • 6 490 руб. – GZUT 25SQX (пара ВЧ-динамиков)

Компонентная акустика Ground Zero Uranium GZUC 65.3QX


Источник: Журнал «Автозвук»
