Коаксиальная акустика Hertz HMX8/HMX8S



Когда у производителя серьёзных автомобильных аудиокомпонентов, не замеченного в легкомыслии, вдруг появляются «морская» и «спортивная» серии, невольно задаёшься вопросом – а что дальше? Освоение воздушного пространства?

СПОРТ НА СУШЕ, СПОРТ НА МОРЕ, CAPITANO, MI AMORE!

Коаксиальная акустика Hertz HMX8/HMX8S

Простите мой плохой итальянский, но если личный авиатранспорт будет и дальше развиваться такими темпами, то авиационная линейка аудио появится обязательно. Итальянские инженеры – способные ребята: было время, когда FIAT строил прекрасные самолёты, пора вспомнить былое. Тем более, что аэрокары и аэроциклы сегодня уже не дизайнерские концепты, а действующие экземпляры, и вполне могут пойти в серию в обозримом будущем. Но то в будущем, а пока посмотрим, что получилось у Hertz сегодня.

В объединённую серию Marine и PowerSports входит всё необходимое для построения громкой всепогодной аудиосистемы: коаксиалы калибра 6,5 и 8 дюймов, сабвуфер калибра 10 дюймов и четыре усилителя: пара экономичных импульсных и пара классических AB. Коаксиалы существуют двух версиях, сабвуфер – только белый Marine, усилители – только чёрные. Кроме того, у спортивных коаксиалов есть вариант с цветной светодиодной подсветкой, в их обозначении добавлен индекс LD. Усилители подождут своей очереди, а сегодня займёмся коаксиалами.

Материалы выбраны с учётом условий эксплуатации. Защитные решётки, они же грили, выполнены из стирольного пластика ASA, стойкого к ультрафиолетовому излучению. Подвес динамиков из сантопрена также к нему не чувствителен. Конструкция в целом соответствует требованиям стандартов ASTM-D4329 (ультрафиолет) и ASTM-B117 и IPX5 (влажность).

По конструкции оба динамика очень похожи, разница лишь в конструкции защитной решётки и цвете. Твитер смонтирован не на стойке, а непосредственно на гриле. В автомобильных коаксиалах такая конструкция считается устаревшей и применяется крайне редко (уже и не вспомню, когда я последний раз видел такое), а здесь – в самый раз. Как иначе обеспечить герметичность мидбаса и защиту магнитного зазора от загрязнений? К тому же при такой компоновке не теряется часть площади диффузора. Решётка закреплена на корзине защёлками, но не торопитесь её снимать – провод от твитера короткий, его легко повредить.

Коаксиальная акустика Hertz HMX8/HMX8S

Гриль с мощными спицами надёжно защищает «морской» HMX8 . Фазовыравнивающее тело твитера закреплено на двух пилонах – конструкция, знакомая по автомобильным коаксиалам Hertz. Центральная часть диффузора и твитер закрыты профилированной перфорированной стальной сеткой

Коаксиальная акустика Hertz HMX8/HMX8S

У «спортивного» HMX8S на гриле оставили всего четыре спицы того же профиля, сетку сократили до размеров твитера – причём диаметр отверстий уменьшен. Это должно отразиться на АЧХ, при измерениях убедимся

Коаксиальная акустика Hertz HMX8/HMX8S

Заглядывая с тыла, видим: корзины одинаковые и отличаются только цветом, Всё остальное – просто одинаковое

Помните мучительную дилемму, вставшую перед капитаном Врунгелем: с какого петушка начинать?«Черного зажарить — белый скучать будет, белого зажарить — черный заскучает… Лом и минуты не думал. Так, знаете, не колеблясь, прямо и говорит:- Режьте черного.- Позвольте, — говорим мы, — ведь белый скучать будет!- А черт с ним, пусть скучает! — возражает Лом. — Нам-то какое дело?И, знаете, пришлось согласиться. Так и сделали. И, должен прямо сказать, Лом не ошибся. Петушок оказался прекрасный, жирный, мягкий, — мы просто пальчики облизывали, пока его ели. Впрочем, и второй был не хуже.»

Но в честь славного капитана я начал с белого петушка динамика морской серии. Он в профиль как-то поизящнее выглядит – хоть белый и полнит, но при калибре 8 дюймов это уже несущественно.

Коаксиальная акустика Hertz HMX8/HMX8S

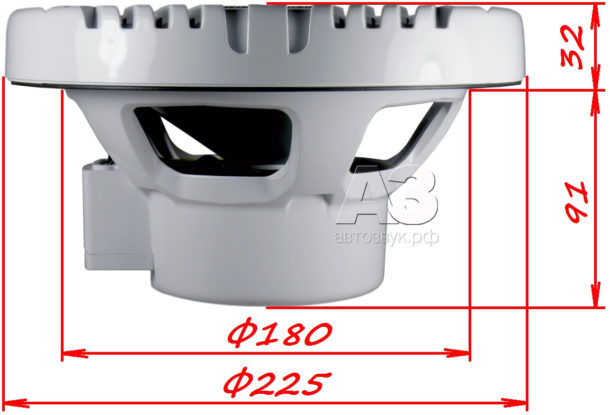

Несмотря на то, что решётки по конструкции отличаются, габаритные размеры динамиков абсолютно одинаковы. И монтажная глубина скромная

Коаксиальная акустика Hertz HMX8/HMX8S

Этот мощный вырост на корзине не только защищает клеммы, но и скрывает детали кроссовера

Коаксиальная акустика Hertz HMX8/HMX8S

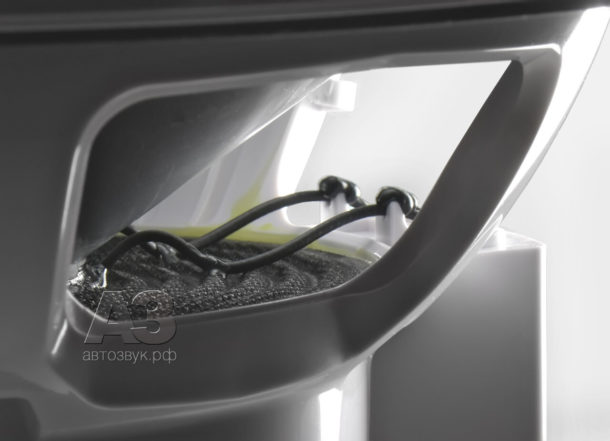

Центрирующая шайба выполнена из арамидного волокна с силиконовой пропиткой. Ход диффузора 4,5 мм, поэтому изолированные подводящие проводники дополнительно прикреплены к шайбе

А теперь зарежем чёрного петушка динамик «спортивной» серии

Коаксиальная акустика Hertz HMX8/HMX8S

Разрез позаимствован из фирменных материалов: «мотор» с ферритовым магнитом, вентилируемая звуковая катушка диаметром 25 мм. Крупнокалиберный твитер с диаметром купола 36 мм и неодимовым магнитом снабжён акустическим демпфером и фазовываравнивающим «пятаком». С тыльной стороны твитер закрыт прозрачным колпаком. В версии LD он служит светорассеивателем – светодиоды устанавливаются под ним

Коаксиальная акустика Hertz HMX8/HMX8S

А вот, собственно, пищалка и тот самый колпак-светорассеиватель

ИЗМЕРЕНИЯ

Предельную мощность акустики изготовитель заявляет как 100 Вт непрерывной (она же RMS) и 200 Вт пиковой. При заявленной чувствительности в 91 дБ должно хватить с запасом. Частотный диапазон заявлен как 45 Гц-25 кГц.

Параметры Тиля-Смолла Заявка Факт
Резонансная частота Fs, Гц 50 54,4
Эквивалентный объём Vas, л 29,5 34,5
Электрическая добротность Qes 0,61 0,72
Механическая добротность Qms 11 8,99
Полная добротность Qts 0,58 0,66
Масса подвижной системы, г 27,3 20,0
Силовой фактор, Тл м 6,6 5,78
Чувствительность, дБ/Вт (1 м) 91 90,9

Подвижная система образцов оказалась легче, чем заявлено. Поэтому и частота резонанса оказалась немного выше, невзирая на более гибкий подвес. Остальные параметры близки к заявленным. Кроме того, по этим параметрам динамики оказались практически близнецами – но не в части АЧХ.

Коаксиальная акустика Hertz HMX8/HMX8S

C импедансом – никаких сюрпризов, 3,5 Ома минимум, никаких локальных скачков

Коаксиальная акустика Hertz HMX8/HMX8S

Теперь – звуковое давление. Чувствительности у 36-миллиметровой пищалки, как выяснилось, даже с избытком – это на осевом излучении. На внеосевом этого избытка вполне хватает, чтобы «выдерживать горизонт» на угловых направлениях. Но это – в горизонтальной плоскости (по стрелкам). А что вертикальной?

Повернули бокс с динамиком на 90 градусов и всё повторили.

Коаксиальная акустика Hertz HMX8/HMX8S

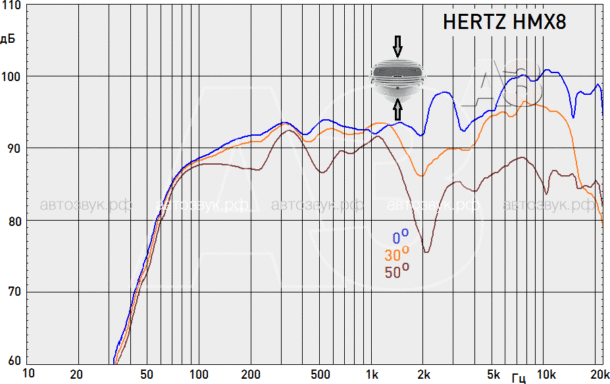

Теперь гляньте: по оси, разумеется, ничего не изменилось (с чего бы?), но отдача на высоких частотах заметно выросла, даже под углом 50 градусов. Правда, провал в области частоты раздела (~2,2 кГц) никуда не исчез – твитер отнесён от мидбаса на приличное расстояние, плюс фазовые соотношения в кроссовере… Впрочем, кого на палубе заинтересуют такие мелочи?

А про палубу я не ради красного словца сказал. На катере (пардон, в этих кругах принято говорить «на лодке») динамик никогда не будет стоять на уровне головы. Или чуть выше палубы, врезанный в рундук или переборку, или – на пару метров над палубой на штанге. Поэтому конструкторы уделили внимание оптимизации диаграммы направленности именно в вертикальной плоскости. В документации об этом ничего не говорится – подразумевается, что динамик будет установлен так, чтобы надпись на логотипе можно было прочитать без акробатических упражнений.

Интересно, что «спортивный» динамик такую зависимость не продемонстрировал, как бы бокс ни вертели…

Коаксиальная акустика Hertz HMX8/HMX8S

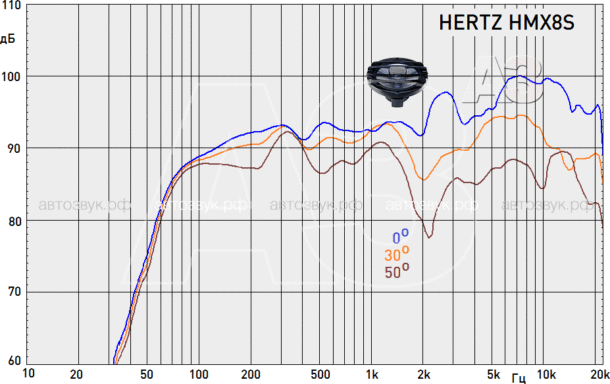

В отличие от «морского» динамика здесь гриль с редкими спицами вообще не принимает участия в формировании диаграммы направленности – поэтому провал в области 2-3 кГц глубже. Но и разбег угловых АЧХ меньше. Защитная сетка с мелкими отверстиями изрядно снизила отдачу твитера на частотах выше 12 кГц на любых углах. Впрочем, на мотоцикле или вездеходе такие подробности ни к чему

Нелинейные искажения отличаются завидным постоянством и скромностью.

Искажения в характерных частотных полосах
при звуковом давлении 90 дБ (1 м)
100-300 Гц 0,64%
300-1000 Гц 0,54%
1-3 кГц 0,56%
3-10 кГц 0,67%

ЛИЧНЫЙ ОПЫТ

При прослушивании были имитированы условия работы динамика. Затаскивать увесистый бокс на шкаф не очень-то и хотелось, поэтому он был поставлен «на палубу». Звучание оказалось сочное и мощное, с хорошей проработкой середины и выделением вокала. Детальность хорошая, а наилучшим образом потенциал этих динамиков раскрывается при солидной подводимой мощности. Слушать их «вполголоса» не хотелось.

МЁД & ДЁГОТЬ

Отважное решение – сделать крупномасштабные коаксиалы, оказалось довольно удачным. Изрядный басовый потенциал при высокой чувствительности, широкий частотный диапазон и неплохая дисперсия, запас по мощности – что ещё требовать от динамика для работы на свежем воздухе? Капитан, капитан, улыбнитесь! Точнее – Capitano, capitano, sorriso!

Цена вопроса: 18 200 руб.




У нас в каталоге:




Источник: Журнал «Автозвук»
