Компонентная акустика Pioneer TS-D65CКонцепция OPEN & SMOOTH подразумевает мягкое и открытое звучание. Новая акустика Pioneer серии D этой концепции полностью соответствует.
КОНЦЕПЦИЯ, ПОНИМАЕШЬ…

В серию входят две системы калибра 6,5 дюймов: компонентная TS-D65C и коаксиальная TS-D65F, а также двенадцатидюймовый сабвуфер с двойной звуковой катушкой TS-D12D4. До сабвуфера как-нибудь доберёмся, а сегодня разберём «по косточкам» компонентный комплект.
Поскольку нужно воспроизводить как можно более широкий частотный диапазон, в конструкции скомбинированы как новые, так и классические конструктивные решения. Из нового – полипропиленовый диффузор мидбаса, армированный арамидным волокном Twaron.

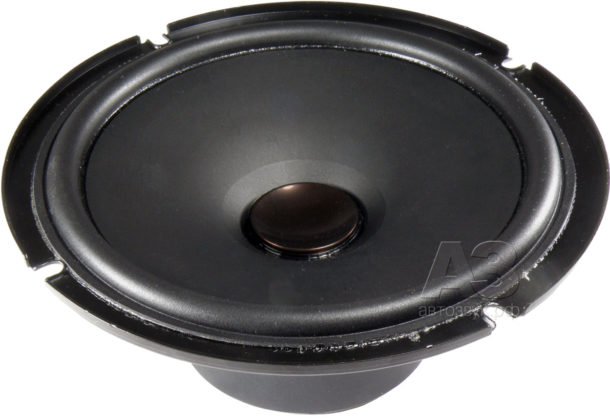

За исключением инновационного диффузора в остальном конструкция типовая. Вогнутый полипропиленовый колпачок без армирования, вместо широкого крепёжного фланца с дюжиной отверстий на все случаи установочной жизни здесь сделаны четыре паза

Вид со спины: штампованная стальная корзина с несложным, но действенным рельефом, достаточно глухая. Магнитная система вентилируемая, диаметр звуковой катушки 25 мм. Индуктивность фильтра смонтирована прямо на колодке разъёмов

Установочные размеры – по стандарту, выводы звуковой катушки выполнены свободными гибкими проводниками, клеммы – «лопаточки» разного размера, игры с полярностью исключены

Твитер снабжён куполом диаметром 26 мм из полиэфирной ткани с пропиткой, это гарантирует низкие искажения и естественное звучание. Классическое апертурное тело должно выравнивать угловые АЧХ, как оно с этим справляется – выясним при измерениях. Кроме того, предлагается возможность поворота в обойме, причём – в любой плоскости. В комплект также входит адаптер для установки в штатные места в торпедо (он виден на фото в заголовке)

Художественная фотография пищалки в ракурсе не давала адекватного представления о её размерах. Вот здесь художества меньше, а представления – больше

Чёрная термоусадочная трубка ничего не скрывает – кроссовер твитера состоит из одного конденсатора
ИЗМЕРЕНИЯ
Заявленные характеристики таковы: диапазон воспроизводимых частот 32Гц – 49 кГц (по уровню -20 дБ), чувствительность 84 дБ (+/- 1,5 дБ), музыкальная мощность – 270 Вт, номинальная – 90 Вт, частота раздела полос – 3,5 кГц.
Для начала – измеренные параметры Тиля-Смолла:
|
Мидбас |
Твитер |
Fs, Гц |
61,8 |
1440 |
Qts |
0,79 |
0,8 |
Qes |
0,91 |
2,9 |
Qms |
5,91 |
1,1 |
Vas, л |
12,9 |
— |
BL, Тм |
4,6 |
— |
Mms, г |
13,4 |
— |
Чувствительность, дБ/Вт (1 м) |
87,2 |
— |
Чувствительность оказалась даже выше заявленной – при лёгкой подвижной системе и довольно мощном магните это не удивительно. Плюс к этому идеальная «дверная» добротность 0,79. Это гарантия сочного и качественного баса.

Импеданс компонентов. С мидбасом всё ясно и комментариев не требует. Индуктивность невысокая (0,15 мГн при 1 кГц), небольшой локальный всплеск на 850 Гц – местный резонанс, вероятнее всего — колпачок. С твитером тоже никаких неожиданностей – низкая частота резонанса и основательное феррожидкостное демпфирование. Кроссовер не содержит сложных цепей, поэтому провалов импеданса не наблюдается
Для начала снимем акустические характеристики компонентов.

Осевая АЧХ мидбаса довольно гладкая до 3 кГц, с небольшой неравномерностью в области верхней середины. Но угловые АЧХ спадают уже с 2 кГц, поэтому заявленная частота раздела с этой позиции оптимальна

С кроссовером АЧХ в рабочем диапазоне стала более гладкой, но в области 600-900 Гц появилась небольшая неравномерность. Фазовыравнивающих элементов нет, центральный колпачок невелик и вогнутой формы – поэтому углублённая середина диффузора проявляет себя таким образом

Слева – АЧХ твитера «в гордом одиночестве». Очевидно, что частота среза должна быть не ниже 3 кГц. Но апертурное тело работает великолепно – разворот твитера влияет главным образом на уровень сигнала. С кроссовером все АЧХ ниже 7 кГц сблизились. Судя по графикам, частота среза кроссовера примерно 9 кГц – но, поскольку при фильтрах первого порядка возникает широкая зона совместной работы твитера и мидбаса, реальную частоту раздела полос нужно оценивать акустическими измерениями

Теперь всё встало на свои места. Частота раздела полос «по акустике» примерно 3,5-4 кГц – об этом говорит «горб» на осевой АЧХ, сменяющийся провалом на угловых. Взаимный сдвиг фаз между фильтрами первого порядка на частоте раздела составляет ровно 90 градусов, но игры с полярностью в этой конструкции не предусмотрены. Поэтому в реальной инсталляции результат будет иным
Теперь – про искажения. Они весьма низкие во всём диапазоне рабочих частот, и держатся практически на одном уровне – за исключением области, примыкающей к основному механическому резонансу. И даже на частоте резонанса искажения всего лишь 3,4% – это прекрасный показатель.
Искажения в характерных частотных полосах
при звуковом давлении 90 дБ (1 м), % |
100-300 Гц |
0,8 |
300-1000 Гц |
0,39 |
1 — 3 кГц |
0,48 |
3 — 10 кГц |
0,43 |
ЛИЧНЫЙ ОПЫТ
Звучание в двух словах можно охарактеризовать как «мягкое и открытое». Очень удачный тональный баланс, особенно при небольших углах отклонения от оси мидбаса и направлении твитера на слушателя. При больших углах отклонения от оси тональный баланс в основном сохраняется, но верхние частоты смягчаются. Средний и верхний бас просто великолепны, да и нижний бас вполне уверенный. Среднечастотный диапазон аккуратный, тембры инструментов передаются весьма правдоподобно.
МЁД & ДЁГОТЬ
Более чем удачная система за небольшие по нынешним временам деньги. Отличное звучание, простой и удобный монтаж. Минус – короткие провода кроссовера твитера, при разнесённой установке придётся удлинять.
Цена вопроса: 10 190 руб.
