Сабвуферы JBL STAGE



Компоненты JBL всегда отличались брутальным внешним видом и мощным звучанием. В новой линейке сабвуферов STAGE применён ряд инженерных новинок, позволивших облегчить конструкцию и улучшить ряд характеристик.

Сабвуферы JBL STAGE

ШУМНАЯ СЕМЕЙКА

Сабвуферы этой серии впервые представлены на IFA-2017 в Берлине. Экспозиция была «не для всех», но наш специальный корреспондент сумел раздобыть предварительную информацию, а теперь мы получили и реальные образцы. В серию входит три головки самых популярных типоразмеров:

  • Stage 810 – 8″ (200 мм) – 200 Вт RMS и 800 пиковой мощности.
  • Stage 1010 – 10″ (250 мм) – 225 Вт RMS и пиковой мощностью 900 Вт.
  • Stage 1210 – 12″ (300 мм) – 250 и 1000 Вт соответственно.

Кроме того, на базе этих головок выпускаются также корпусные сабвуферы, но это тема отдельной публикации. А сейчас в нашем обзоре сами динамические головки.

Сначала несколько слов об общих конструктивных особенностях серии, а к частностям перейдём чуть позже. Неглубокие диффузоры всех динамиков выполнены из полипропилена и усилены восемью объёмными рёбрами жёсткости. Лёгкие штампованные стальные корзины динамиков имеют жёсткую ферменную структуру, по периметру всех окон выполнена отбортовка. Мощные магнитные системы всех головок вентилируемые, импеданс звуковой катушки – 4 Ом. Остальные особенности серии рассмотрим по месту.

Конструкцию диффузора рассмотрим на примере восьмидюймовой модели – при ограниченных размерах фото все детали получаются крупнее.

Сабвуферы JBL STAGE

Широкий резиновый подвес по периметру усилен пластиковым кольцом, при экстремальных нагрузках крепёжные болты (в моделях 1010 и1210 их уже не четыре, а восемь) не позволят подвесу оторваться от корзины. Центральный колпачок с логотипом получил непростой профиль не зря – диаметр не маленький, а жёсткость нужна. Под ним скрывается коническая траверса, соединяющая диффузор со звуковой катушкой

Напротив, траверсу удобнее рассмотреть на примере двенадцатидюймовой модели – у неё окна в корзине позволяют сделать информативное фото.

Сабвуферы JBL STAGE

На этом фото хорошо видна пустотелая конструкция рёбер жёсткости диффузора. Траверса выполнена как одно целое с диффузором, переход усилен кольцевым наплывом – с внешней стороны диффузора в этом месте приклеен колпачок. Траверса снабжена вентиляционными отверстиями

Сабвуферы JBL STAGE

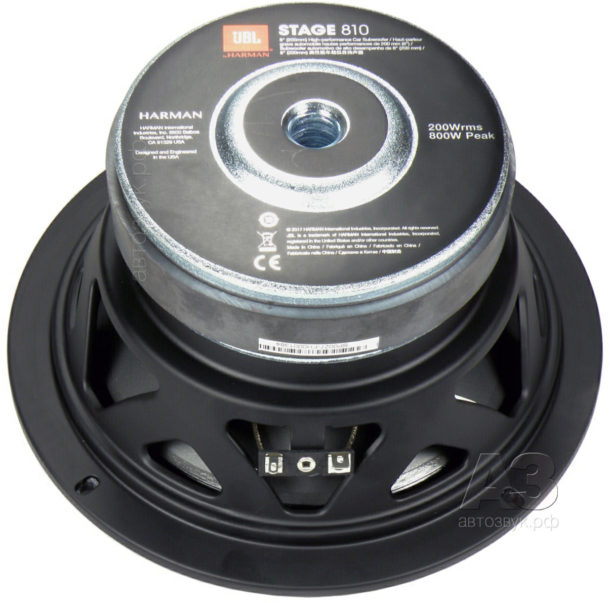

Монтажная глубина восьмидюймовой модели всего 95 мм – на уровне иных шестидюймовых мидбасов. Но пространство для вентиляции звуковой катушки нужно предусмотреть

Сабвуферы JBL STAGE

Это не магнит измельчал – это динамик увеличился… STAGE 1010 к новому диффузору получил ту же магнитную систему и звуковую катушку, что и у 810 модели. Монтажная глубина 112 мм, что, согласитесь, немного

Сабвуферы JBL STAGE

Двенадцатидюймовый STAGE получил новую магнитную систему со сдвоенным магнитом и увеличенную звуковую катушку диаметром 50 мм. Монтажная глубина возросла до 147 мм

В документации приводятся параметры Тиля-Смолла. Контрольные измерения в редакционной лаборатории в основном их подтвердили. Подвижная система во всех случаях оказалась немного легче, закономерно выросла и частота резонанса. К тому же динамики новые, после «разминки» и частота резонанса, и полная добротность приблизятся к паспортным значениям.

TS-параметры STAGE 810 STAGE 1010 STAGE 1210
Заявка Факт Заявка Факт Заявка Факт
FS, Гц 41,6 44,9 37,1 40,3 31,7 33,5
VAS, л 15,9 18,8 41,5 43,8 64,6 98,5
dBSPL, дБ/Вт/м 85 88,3 86 89,3 88 89,6
QTS 0,35 0,38 0,42 0,49 0,55 0,59
QMS 5,46 6,38 5,92 5,08 6,64 6,35
QES 0,37 0,40 0,46 0,54 0,6 0,65
Bl, Т*м 12,0 10,33 12,4 10,51 13,6 10,29
MMS, г 56,2 42,5 83,5 65,4 154,3 90,2

В инструкции приведены рекомендованные варианты акустического оформления для всех динамиков. Самые компактные, естественно, у STAGE 810 – ЗЯ объемом 10 л и ФИ 12 л с настройкой порта на 50 Гц. Для STAGE 1010 ФИ получился вполне стандартного объёма – 28,5 л с настройкой порта на те же 50 Гц. Аудиофильское закрытое оформление для него оказалось больше – 35 л. И, наконец, для STAGE 1210 это ЗЯ 40 л или ФИ 45 л с настройкой порта на 34 Гц. Но, рекомендации – рекомендациями, а для конкретной задачи не помешает смоделировать и другие варианты, от аудиофильских до «долбёжных».

РЕЗЮМЕ

Надёжные динамики, не требующие фантастических объёмов акустического оформления. Более того, поколдовав с моделированием в JBL Speakershop, можно рассчитать универсальные корпуса-трансформеры: «лёгким движением руки ФИ превращается… ФИ превращается в ЗЯ!». Элегантный внешний вид позволяет устанавливать динамики без защитной решётки.




У нас в каталоге:




Источник: Журнал «Автозвук»
