Широкополосная акустика BLAM FR 80



Ги Бонневиль (Guy Bonneville) – идейный вдохновитель и основатель бренда BLAM – на протяжении четверти века признанный авторитет по разработке элитной автомобильной акустики и аудиоаппаратуры. Линейка акустики LIVE отвечает самым высоким требованиям и обеспечивает натуральное звучание по канонам Hi-Res. Сегодня в нашем тесте – сверхширокополосный излучатель трёхдюймового калибра из этой линейки.

Широкополосная акустика BLAM FR 80

СЕДЬМАЯ ОКТАВА

Заманчивая идея – воспроизводить бОльшую часть звукового диапазона одной головкой – привлекала многих производителей, но создать действительно достойные экземпляры мидтвитеров удавалось лишь единицам. Попытки «объять необъятное» и неизбежные на этом пути компромиссы чаще всего приводили к тому, что улучшение одних параметров происходило за счёт других, и результат был далёк от идеала. Но компромисс компромиссу рознь, и наш сегодняшний гость ещё раз подтверждает это правило.

Производитель позиционирует головку как Extended frequency response Full-range driver – широкополосный излучатель с расширенным диапазоном. Серьёзно расширенным, на целую октаву вверх. Заявленные параметры разительно отличаются от типичных представителей этого класса головок: полоса рабочих частот 200 Гц – 35 кГц (это даже больше, чем семь октав) при номинальной мощности 25 Вт (максимальная – 100 Вт!).

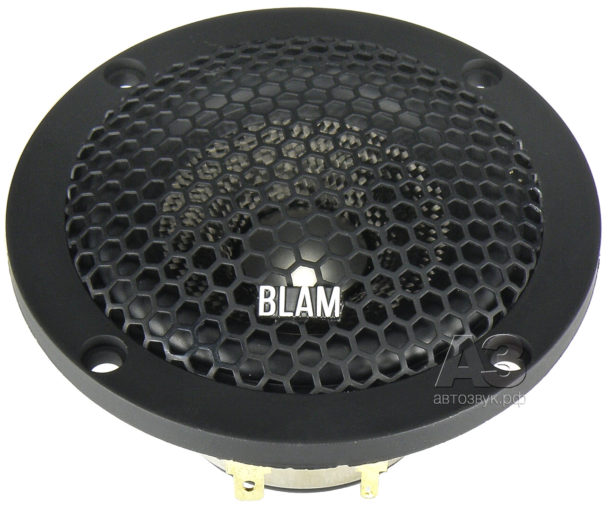

Лучшие конструктивные решения и материалы здесь собраны в довольно необычном сочетании: пластик, карбон, алюминий, медь… Впрочем, лучше один раз увидеть. Штампованная сетка с крупными шестигранными отверстиями легко снимается, и открывается интересная картина:

Широкополосная акустика BLAM FR 80

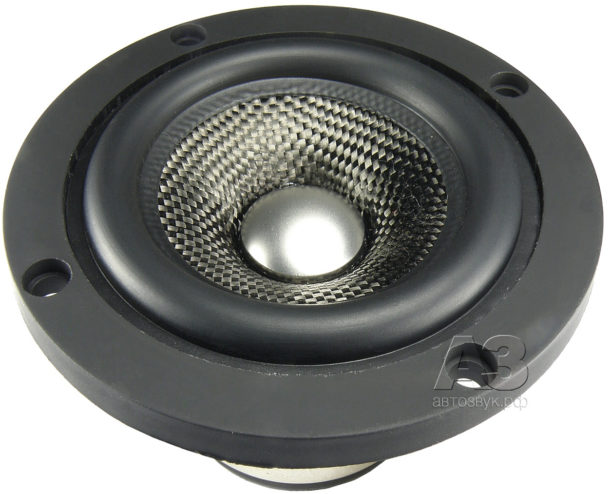

Диффузор динамика выполнен из плетёного углеволокна со специальной пропиткой, что обеспечивает оптимальное сочетание жёсткости и демпфирования, жёсткий алюминиевый пылезащитный колпачок выравнивает АЧХ на верхнем конце рабочего диапазона. Необычно низкая для головок такого калибра резонансная частота обеспечивает возможность работы на низких частотах – от 200 Гц по рекомендациям производителя. Необходимый для этого запас линейного хода диффузора обеспечивает подвес из бутилен-изопрена шириной 8 мм

Широкополосная акустика BLAM FR 80

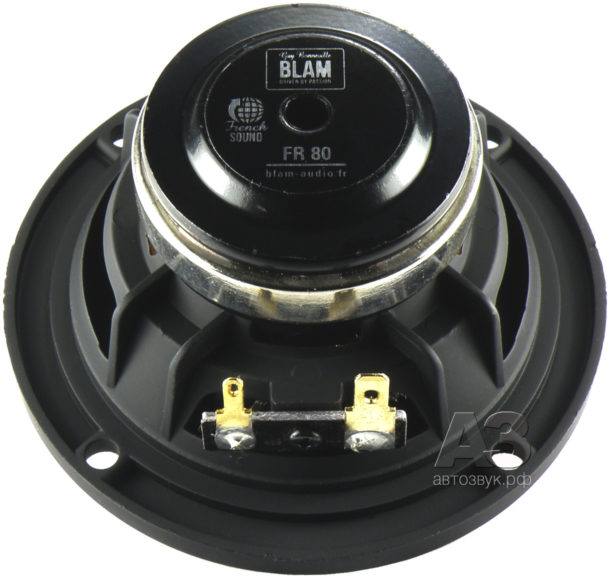

Ажурная корзина из пластика ABS лёгкая и жёсткая. Вентилируемая магнитная система выполнена на основе кольцевого неодимового магнита диаметром 50 мм, центральный керн снабжён медным кольцом, подавляющим вихревые токи – это снижает уровень третьей гармоники. Диаметр  звуковой катушки не совсем типичный для этого калибра – 20 мм, высота – 6 мм, она намотана на каркасе из стеклопластика. Поскольку геометрия магнитной системы оптимизирована для получения наибольшей линейности поля, применена центрирующая шайба Conex тарельчатой формы

Широкополосная акустика BLAM FR 80

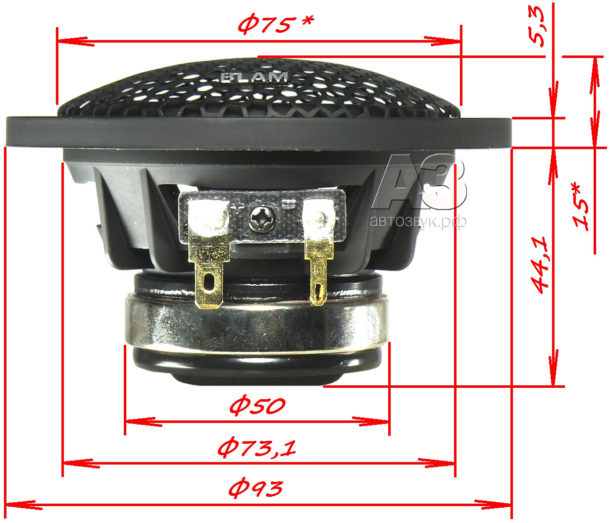

Из-за довольно глубокого диффузора монтажная глубина на уровне более крупных головок

ИЗМЕРЕНИЯ

Техническая информация сосредоточена на упаковочной коробке и весьма лаконична: номинальная и максимальная мощность, диапазон воспроизводимых частот. В эпоху глобальной информатизации исчерпывающая информация была получена «в два клика» с сайта производителя. Сравним заявки с результатами наших измерений

Заявка Факт
Xmax, мм 1,00
Re, Ом 3 2,5
Fs, Гц 157,27 140
Vas, л 0,67 1,93
Mms, г 1,82 1,64
BL, Tm 2,86 2,40
Qts 0,57 0,51
Qes 0,66 0,6
Qms 4,35 3,3
Spl, дБ 87,8 88,3

Совпадение желаемого и действительного хорошее, некоторые отклонения даже в лучшую сторону – например, частота резонанса или полная добротность.

Широкополосная акустика BLAM FR 80

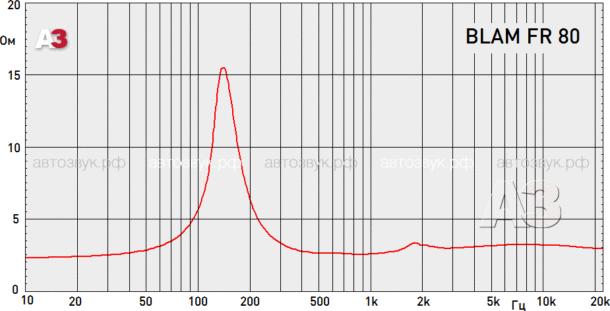

Обратите внимание: кольцо Фарадея работает прямо-таки «со страшной силой». Стабильный импеданс упрощает расчёт и настройку пассивного кроссовера (если такая идея придёт в голову). Мелкий «зубчик» на 1,8  кГц – вероятно, отклик пылезащитного колпачка

Широкополосная акустика BLAM FR 80

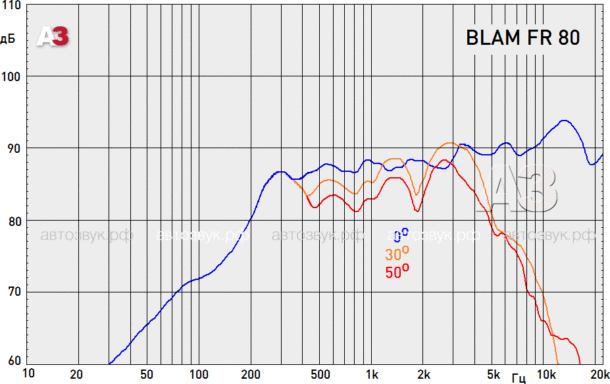

Чувствительность по диапазону в среднем 88 дБ, АЧХ по оси – на удивление ровная Это говорит о том, что поршневой режим работы сохраняется в очень широком диапазоне. Хотя по оси излучения головка забирается явно выше 22,5 кГц (это предел измерений нашей аппаратуры), угловые характеристики весьма удовлетворительные (это и есть компромисс). Жёсткость диффузора получена, в том числе, и за счёт его глубины, и даже при столь скромном диаметре влияние интерференции на диаграмму направленности хорошо заметно, равно как и падение отдачи выше 4 кГц. Ранний спад отдачи на низких частотах обусловлен пониженной полной добротностью

Широкополосная акустика BLAM FR 80

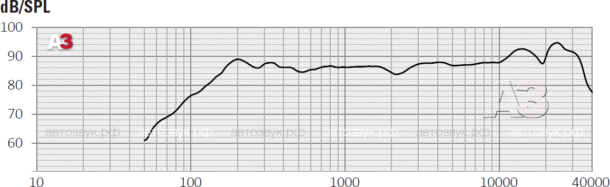

Усреднённая осевая АЧХ серийных головок из фирменной документации. Результат, как видите, сходный (учтите разный масштаб графиков)

В конце раздела измерений мы традиционно даём усреднённые показатели гармонических искажения по нескольким частотным полосам, и лишь в особых случаях – график искажений. Здесь случай как раз особый.

Широкополосная акустика BLAM FR 80

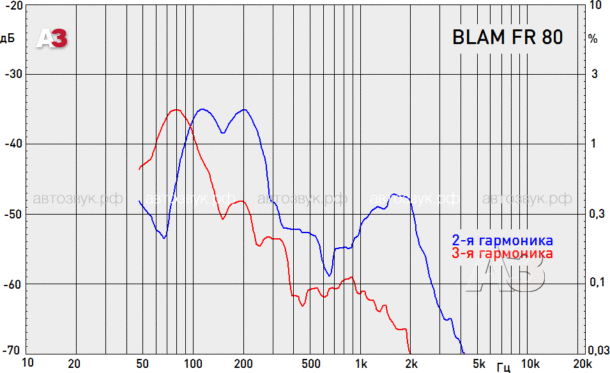

Искажения представлены исключительно «музыкальной» второй гармоникой, кольцо Фарадея работает отлично. Уровень третьей гармоники ниже на 10 — 15 дБ, и она доминирует лишь на нерабочих частотах ниже резонансной. Однако на частотах ниже 300 Гц общий уровень гармоник возрастает – сказывается небольшой линейный ход диффузора

РЕКОМЕНДАЦИИ И ОПЫТ

Звучание хорошо сбалансировано, но направленность отчётливо выражена. Лёгкий и жёсткий диффузор способствует отличной прорисовке среднечастотного диапазона: детально, с ровным тональным балансом. Высокие частоты яркие, прозрачные. Звучание инструментов в среднем и верхнем регистре абсолютно натуральное. Потенциал в области верхнего баса у динамика есть, но линейный ход диффузора невелик, поэтому искажения в этой области наступают рано, при увеличении громкости чуть выше средней.

Поскольку динамики отличаются невысокой полной добротностью, для воспроизведения верхнего баса им желательно акустическое оформление – ЗЯ объёмом 1 — 2 л, тогда добротность возрастёт до баттервортовской или чуть выше. При этом придётся смириться с повышенными искажениями на частотах ниже 300 Гц. Если же не требовать от динамиков трудовых подвигов и ограничить нижнюю частоту диапазона более привычными значениями 300 — 400 Гц, то динамики можно использовать и free air. Излишне говорить, что в любом варианте акустического оформления обязателен ФВЧ минимум второго порядка (лучше выше) – чтобы не перегружать динамик низкочастотными сигналами большой амплитуды и не множить нелинейные искажения.

В роли среднечастотных излучателей динамики можно использовать до 4 кГц, не особо заботясь об ориентации – но это будет в корне неправильно. Сама концепция сверхширокополосного излучателя предполагает отсутствие твитеров, поэтому ориентации нужно уделить максимум внимания.

МЁД & ДЁГОТЬ

Музыкальная Лаборатория Бонневиля поработала на славу, почти неразрешимая задача выполнена ценой несущественных компромиссов. Собственно, их два: узкая диаграмма направленности и немного повышенные искажения на низких частотах. Зато осевая АЧХ гладкая и простирается до заоблачных ультразвуковых высот, а искажения выше 300 Гц похвально низкие. В этом диапазоне звучание абсолютно живое, прекрасная проработка инструментов и вокала – специально для аудиосистем высочайшего уровня, поэтому все остальные компоненты аудиотракта должны ему соответствовать.

Настоящая находка для Hi-Res Audio – просто добавь бас и сабвуфер.

Цена вопроса: 15 990 руб.




У нас в каталоге:




Источник: Журнал «Автозвук»
