Сабвуфер Infinity REF-FLEX 8D



Чем отличается настоящий инженер от простого обладателя диплома? Он видит новые решения там, где, казалось бы, всё уже давно придумано. Создатели нового сабвуфера-трансформера Infinity REF-FLEX 8D элегантно решили задачу монтажа динамика в условиях ограниченного пространства.

ДЕЛО В ШЛЯПЕ

Сабвуфер Infinity REF-FLEX 8D

Основное предназначение сабвуфера – замена штатных динамических головок в штатных же посадочных местах и корпусах. Универсальная модель с переменной монтажной глубиной должна была решить все проблемы.

Сабвуфер Infinity REF-FLEX 8D

Конечно, столь затейливая конструкция появилось не ради удовлетворения инженерных амбиций, а строго по делу. Это одна и та же головка, только в двух крайних положениях фланца. Диффузор и центральный колпак выполнены из полипропилена, остальные детали – из пластика ABS. Магнитная система неодимовая, поэтому сабвуфер невесомый. Словно пушинка.

Сабвуфер Infinity REF-FLEX 8D

Вид сбоку даёт представление о размерах и особенностях конструкции. Разъёмный фланец можно передвигать по корпусу головки и закрепить в любом месте, соответственно и монтажная глубина изменяется от нуля до 63 мм. Это удобно при установке в штатные корпуса сабвуферов.

Сабвуфер Infinity REF-FLEX 8D

Конструкция разъёмного фланца продумана, все стыки снабжены надёжными уплотнениями. Не сифонит, проверено на приличной мощности. Для перестановки фланца инструмент не требуется, достаточно пальцев.

Сабвуфер Infinity REF-FLEX 8D

Корзина дополнена цилиндрическим тубусом, по которому и передвигается фланец. В результате центрирующая шайба и подводящие проводники остались за кадром. Чтобы заглянуть в потаённые недра, здесь нужен эндоскоп…

Конструкция, по итогам нашего исследования, получает твёрдую пятёрку по всем предметам и дополнительный балл за смелый полёт фантазии. Теперь – к параметрам и измерениям.

ИЗМЕРЕНИЯ

Параметры Тиля-Смолла к динамику приложены исчерпывающие, оставалось лишь проверить их соответствие действительности.

Параметр Заявка Факт
Сопротивление постоянному току, Re 1,9+1,9 1,9+1,9
Резонансная частота Fs, Гц 40,1 40,9
Эквивалентный объём Vas, л 12,57 13,7
Полная добротность, Qts 0,757 0,9
Масса подвижной системы, г 68,2 62,3
Силовой фактор, Тл м 4,2 3,31
Чувствительность, дБ/Вт (1 м) 81,5 81,0

Все параметры, за исключением добротности, совпали в пределах погрешности измерений. Силовой фактор оказался ниже заявленного (магнита не доложили?), а добротности (электрическая, а следом за ней – полная) выросли. Как выяснилось, эти отклонения на работу в акустическом оформлении повлияли мало.

Фирменные рекомендации по акустическому оформлению просты и целеориентированы. Довольно-таки стандартного объёма фазоинвертор (24 л) с настройкой порта на 34,5 Гц (вот так, с десятыми долями!) и почти такого же объёма закрытый ящик (26 л).

Сначала разберёмся с закрытым ящиком, здесь всё просто и очевидно.

Сабвуфер Infinity REF-FLEX 8D

Результат в ЗЯ рекомендованного объёма вполне ожидаемый – небольшой подъём в области 40 — 50 Гц, который увеличивается ещё на 1 дБ при переходе к измеренным параметрам. Аудиофильский вариант получится в оформлении free air, хотя ухищрения конструкторов в этом случае не принесут какой-либо выгоды. Зато какие перспективы открываются при установке в дверь!

Посмотрим теперь, что у нас получится с фазоинвертором.

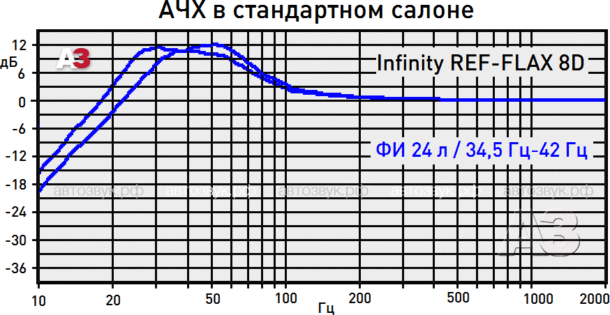

Сабвуфер Infinity REF-FLEX 8D

В инструкции приводятся и частота настройки порта, и его размеры – только результаты отчего-то не совпадают. При выполнении порта по рекомендованным размерам частота настройки оказывается 42 Гц. Впрочем, от неточностей в документации никто не застрахован – людям свойственно ошибаться.

Сабвуфер Infinity REF-FLEX 8D

При тех же рекомендациях, но с измеренными параметрами характер кривых изменяется мало, но они разбегаются в стороны. Очевидно, что оптимум лежит где-то посередине.

Сабвуфер Infinity REF-FLEX 8D

При настройке порта на 38 Гц (D = 76, L = 340) фазоинвертор определённо стал лучше, его мы и рекомендуем. Чуть потеряв в акустическом усилении, АЧХ приобрела солидность и округлость форм. Вместо острого пика на одной частоте получился довольно широкий и аккуратный горб. Аудиофильский фазоинвертор – это реальность. Притом компактный.

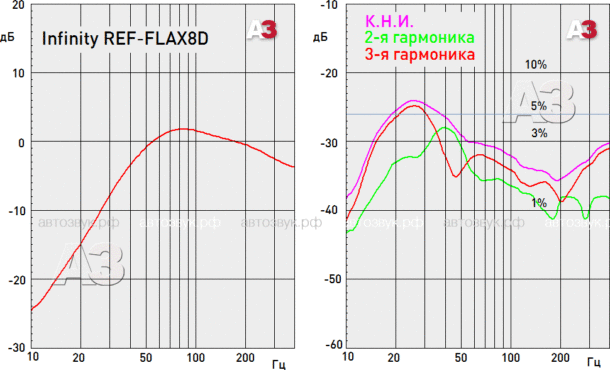

Сабвуфер Infinity REF-FLEX 8D

АЧХ в свободном пространстве в измерительном ЗЯ объёмом 30 л подтвердила результаты измерений. С учётом передаточной характеристики салона будет то что надо. А по части линейности есть две новости. Хорошая новость – КНИ переходит пятипроцентный барьер на частотах ниже 40 Гц, что для калибра 8 дюймов очень неплохо. Новость похуже – почти во всём диапазоне, кроме области резонанса, преобладает третья гармоника. Но в целом уровень гармоник небольшой, слышимых призвуков не замечено.

МЁД & ДЁГОТЬ

Оригинальный по конструкции сабвуфер с хорошим потенциалом. Не слишком требователен к акустическому оформлению, допускает немало вариантов – от рекомендованного изготовителем фазоинвертора до free air. Искажения в целом достаточно низкие. Помимо акустических достоинств несомненное удобство – лёгкость установки в корпус любой глубины. А при установке в дверь (это не возбраняется и даже приветствуется) не нужно строить под облицовкой переходные колодцы. Тубус можно и укоротить, главное – исключить попадание стружки в динамик.

Цена вопроса: 6990 руб.




У нас в каталоге:




Источник: Журнал «Автозвук»
