Сабвуфер Focal Elite K2 Power E 25 KX



Визитная карточка изделий Focal – серийный номер, нанесённый лазером. Модель E25KX, модельный ряд Elite K2Power. Диаметр – по европейски, 25 см, иначе – 10 дюймов. В серии есть ещё одна модель, калибром побольше, – 30 см, но о ней как-нибудь в другой раз. Знакомство следует начинать с аудиофильского калибра…

АУДИОФИЛЬСКИЙ КАЛИБР

Сабвуфер Focal Elite K2 Power E 25 KX

Начнём по заведённому порядку. Кроме серийного номера и страны происхождения на фото в заголовке виден ещё и необычно высокий профиль подвеса – он выполнен в виде цепной линии, а не полуокружности. Это обеспечивает увеличенный линейный ход диффузора.

Сабвуфер Focal Elite K2 Power E 25 KX

Диффузор – визитная карточка серии K2Power. Сэндвич из кевлара со вспененным наполнителем из акрилового полимера.

Материал великолепный, и результаты с ним получаются выдающиеся. Но для сохранения заданных характеристик требуется строжайшим образом выдерживать все технологические параметры, плюс к этому немалая доля операций пока не поддаётся автоматизации. А где ручной труд – там и себестоимость. Заготовка для центрального слоя формуется вручную при строго контролируемом нагреве, потом на неё, уже остывшую, накладываются пропитанные неполимеризованной пока смолой внешние слои, всё это помещается одновременно в пресс и в печь для отверждения.

Сабвуфер Focal Elite K2 Power E 25 KX

Не таит особых сюрпризов и вид динамика со спины. Разве что отверстий в магнитопроводе несколько больше обычного. Центральное отверстие в керне аэродинамически оформлено на обоих концах, во избежание струйных шумов.

Сабвуфер Focal Elite K2 Power E 25 KX

Вид в профиль и основные размеры. Здесь будет уместно намекнуть, что спиц в литой алюминиевой корзине – ровно пять. Не четыре, и не шесть. И очертания спиц и окон, как несложно заметить, несимметричные. Для повышения жёсткости конструкции сделано всё возможное.

Но магнитная система совместно с диффузородержателем выполняют ещё одну, не менее важную функцию. Вот, смотрите:

Сабвуфер Focal Elite K2 Power E 25 KX

Узел подводки проводов к звуковой катушке. Клеммы нажимные, провода, как видите, одеты в поролоновые трубки, демпфирующие излишнюю подвижность. Но это не самое главное. Центрирующая шайба с прогрессивным гофром закреплена на промежуточном фланце корзины, довольно далеко от магнитной системы (можете вернуться к предыдущему фото). К чему бы это?

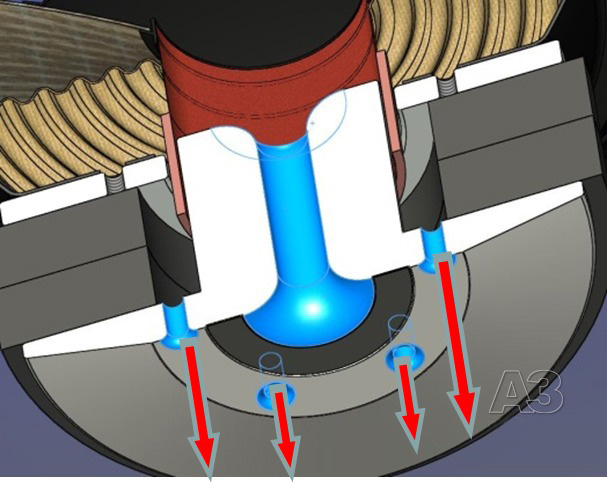

А вот к чему: каркас звуковой катушки диаметром 65 мм изготовлен из стеклопластика, и тепло от обмотки отводится только через систему вентиляции. Её эффективность обеспечивается центральным отверстием в керне и шестью периферийными, выведенными в полость под магнитным зазором. А центрирующая шайба играет роль насоса, прокачивая воздух через магнитный зазор.

ИЗМЕРЕНИЯ

Параметры сабвуфера в сопроводительной документации не приводятся – но мы не первый раз с этим сталкиваемся, Интернет и сайт производителя нам в помощь. Заявлена максимальная мощность 1200 Вт, номинальная 600 Вт, импеданс 4+4 Ом, остальные параметры имени Тиля и Смолла – по списку. Сейчас мы их проверим, сейчас мы их сравним… Хотя по опыту прошлых лет значительных отклонений быть не должно, но всё же…

Параметр Заявка Факт
Резонансная частота Fs, Гц 38 43,8
Эквивалентный объём Vas, л 20 16,5
Полная добротность Qts 0,52 0,56
Масса подвижной системы, г 163 122
Силовой фактор, Тл м 21.5 18,1
Чувствительность, дБ/Вт (1 м) 87,5 86,0

Отклонения измеренных параметров от заявленных значений в пределах технологического разброса. Подвижная система оказалась легче (делаем скидку на ручной труд), подвес абсолютно нового динамика ещё не размят, поэтому и частота резонанса несколько возросла. После «обкатки» она снится на пару герц. Начнём моделирование, как всегда, зарядив компьютер «заводским» набором параметров. Рекомендаций изготовитель даёт много, мы даже разнесли относящиеся к ЗЯ и ФИ по разным графикам, чтобы не разводить пестроту.

Сабвуфер Focal Elite K2 Power E 25 KX

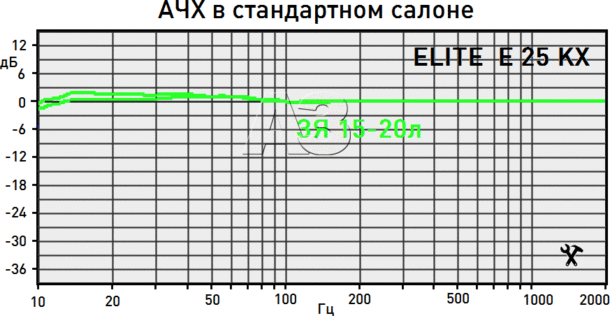

Итак: для ЗЯ приводятся значения объёмов 15 и 20 л. Как видим, объём ЗЯ влияет на ход АЧХ в области ниже 35-40 Гц, причём разница мало ощутима, 15 литров представляется оптимальной величиной. Пока…

Сабвуфер Focal Elite K2 Power E 25 KX

Фазоинвертор предлагается выбрать из вариантов 22 и 30 л, для каждой настройки даётся длина порта (350 и 430 мм соответственно) при едином для всех диаметре 80 мм. Чем больше объём, тем выше пик АЧХ – какая к чему относится, сообразить нетрудно.

Сабвуфер Focal Elite K2 Power E 25 KX

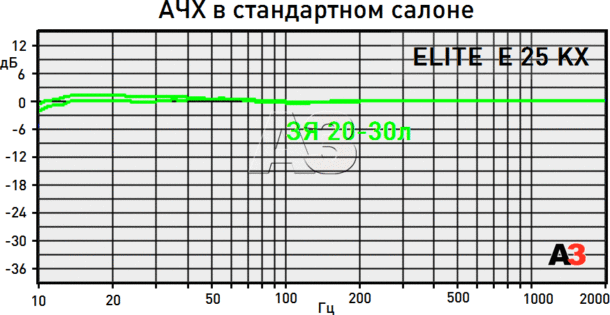

Заменяем вычитанные из описания значения параметров измеренными. АЧХ при 15 л проходят чуть ниже уровня 0 дБ (поэтому график не показан). Оптимум в этом случае приходится на 20 л, вторая кривая (та, что повыше) – наша рекомендация: 30 л при добротности 0,65. Увеличивать объём сверх 30 л не стоит.

Сабвуфер Focal Elite K2 Power E 25 KX

На форме АЧХ в ФИ обнаруженные вариации значений параметров сказались исчезающее мало, так что рекомендации производителя остаются в силе, а минимальный объём ФИ можно снизить с 22 до 20 л. Что интересно, приведённые на графике настройки достигаются с одной и той же трубой диаметром 80 мм и длиной 430 мм. А если предусмотреть заглушку порта, получим трансформер, АЧХ в ЗЯ объёмом 20-30 л вы уже видели. А вообще-то, не нужен этому динамику ФИ, не аудиофильское это оформление. ЗЯ 20 л – и золотой ключик у вас в кармане.

Сабвуфер Focal Elite K2 Power E 25 KX

Исследуем подопечного на линейность. Суммарный КНИ выходит за назначенный нами порог 5% лишь ниже 30 Гц, результат выдающийся. В полосе информативного баса (50 – 100 Гц) преобладает «вкусная» вторая гармоник, «невкусная» третья существенно ниже во всём диапазоне частот.

Сабвуфер Focal Elite K2 Power E 25 KXМЁД & ДЁГОТЬ

Хотя инженеры Focal и не корейцы, но на инновационных решениях определённо «собаку съели». Комбинация испытанных, доведенных во всех мелочах решений, позволила добиться выдающихся характеристик. Результат более чем впечатляющий – аудиофильский сабвуфер с завидным басовым потенциалом, да к тому же не требующий больших объёмов акустического оформления – это ли не мечта? Завидная универсальность, к тому же есть заманчивый вариант оформления-трансформера. Даже и придраться не к чему. А про цену уже было сказано – ручная работа.

Цена вопроса: 27990 руб.
