Многоканальные усилители. Hertz HDP 5

Hertz HDP 5

Каналы	Основные	Сабвуфер
Класс усиления	D	D
Номинальная мощность по заявке (14,4 В, КНИ = 1%, 4/2 Ом), Вт	70/100	380/550
Максимальная мощность (12,5 В, КНИ = 1%, 4/2 Ом), Вт	73/136	360/510
Коэфф. нелинейных искажений (1 кГц, P = 0,1 Pmax, 4/2 Ом), %	0,0066/0,016	0,017/0,085
Коэфф. нелинейных искажений (1 кГц, P = 1 Вт, 4 Ом), %	0,015
Входная чувствительность, В	0,32 — 5,1	0,32 — 5,1
Отношение сигнал/шум*, дБА	89	89
Габариты (Д х Ш х В), мм	342 х 171 х 47
*Для основных каналов по стандарту CEA-2006 (относительно 1 Вт выходной мощности).
**Для сабвуферного канала — при подключении одного входа.

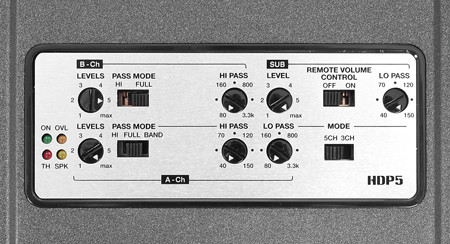

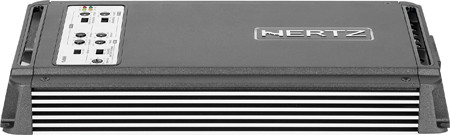

Компоновка традиционная — литой корпус с небольшим оребрением вдоль длинных сторон. Все индикаторы и регуляторы вынесены на верхнюю панель. Оснащение каналов различается, усилитель ориентирован на би-ампинг (2 или 2,5 полосы).

• Индикаторы включения и статуса усилителя (перегрузка, перегрев, проблемы с динамиками)

ГРУППА КАНАЛОВ A

• Регулятор усиления с условной разметкой от 1 до 5

• Переключатель режима кроссовера (ФВЧ, линейно, полосовой)

• Регулятор частоты среза ФВЧ размечен от 40 до 150 Гц

• Регулятор частоты среза ФНЧ размечен от 80 Гц до 3,3 кГц

• Переключатель режима входов (5 каналов — 3 канала с мостовым включением групп A и B)

ГРУППА КАНАЛОВ B

• Регулятор усиления с условной разметкой от 1 до 5

• Переключатель обхода ФВЧ

• Регулятор частоты среза ФВЧ размечен от 80 Гц до 3,3 кГц

КАНАЛ САБВУФЕРА

• Регулятор усиления с условной разметкой от 1 до 5

• Отключаемая дистанционная регулировка уровня баса 0…+6 дБ. Регулятор в комплект не входит

• Неотключаемый ФНЧ 40 — 150 Гц, 24 дБ/окт.

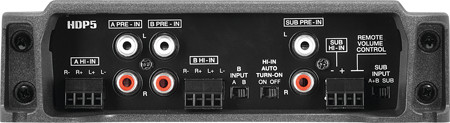

• Входы RCA и высокого уровня для каждой группы каналов

• Выбор входного сигнала для группы каналов B (с входов A или независимо)

• Разрешение автоматического включения от сигнала высокого уровня

• Выбор входного сигнала для сабвуфера (сумма A и B или независимо)

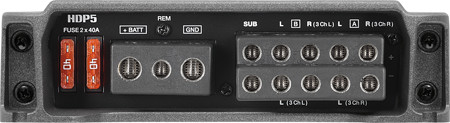

• Два предохранителя по 40 А

• Закрытые винтовые колодки подключений: акустика и Remote — провод диаметром до 6 мм, силовые — до 8 мм

Hertz HDP 5

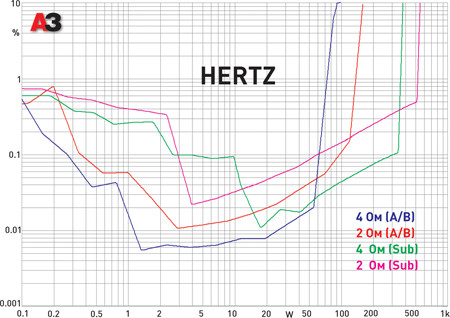

Заявки по мощности в среднем подтвердились: где чуть больше, где чуть меньше, это техника, а не бухучёт. Искажения в широкополосных каналах низкие именно там, где это требуется, в сабвуферном они повыше на малых мощностях, но сабвуфер на малых мощностях и не играет. Зато полкиловатта на 2 Ом — как с куста.

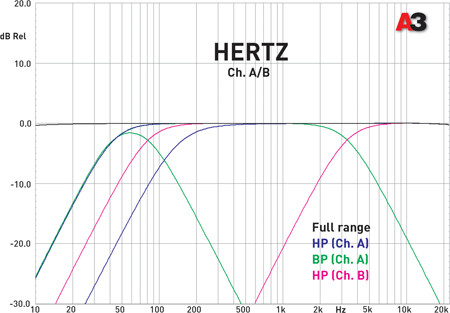

Фильтры в парах каналов относительно просты, но предельно продуманны: в паре А реализуется полосовой режим для мидбаса поканального фронта (или ФВЧ для фронта широкополосного), в паре В — ФВЧ для широкополосного тыла или для пищалки поканального фронта. И действуют фильтры в строгом соответствии с документацией.

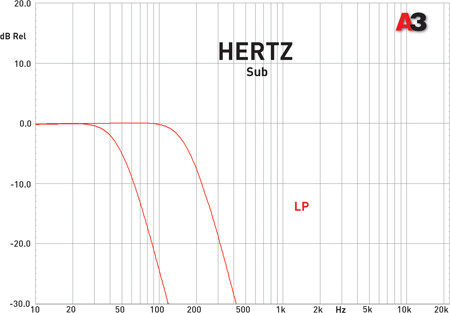

Фильтр сабвуферного канала: лаконично и целесообразно — неотключаемый ФНЧ 4-го порядка с объявленными пределами перестройки частоты среза, достаточно широкими для решения всех практических задач и без излишнего размаха, ухудшающего точность регулировки. Бас-буст в Elettromedia не любят, мы об этом помним.

МЁД & ДЁГОТЬ

Очень серьёзная мощность при невысоких искажениях в критичном диапазоне уровня выходного сигнала, предельно продуманный и корректно реализованный кроссовер. Качественная двухполоска с мощным сабвуферным звеном — без проблем. Помимо прочего, усилитель хорошо приспособлен для расширения штатной аудиосистемы: входы высокого уровня, система автовключения. И очень удобная компоновка, облегчающая настройку.
