Компонентная акустика 6,5 дюйма дороже 6000 руб. Audio System H 165

Audio System H 165

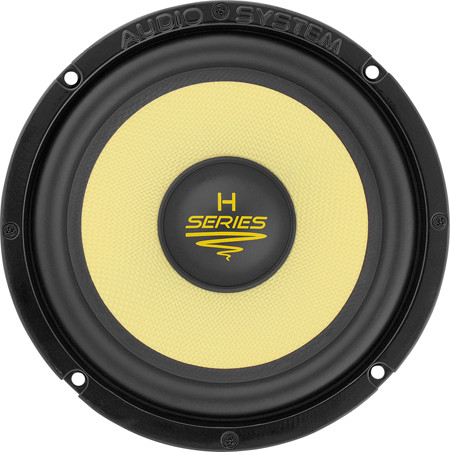

Мидбас

• Диффузор средней глубины из стеклопластика и выпуклый пылезащитный колпачок из полипропилена

• Подвес шириной 13 мм прижат к диффузородержателю металлическим кольцом на четырёх винтах

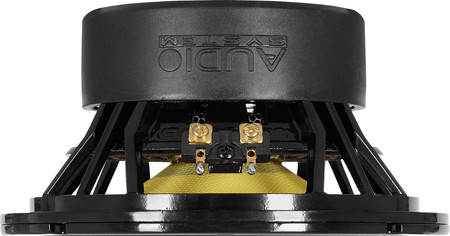

• Корзина литая, 12 спиц группами по три

• Центрирующая шайба текстильная с пропиткой, 4 гофра, установлена на промежуточном фланце. Под ним — вентиляционные отверстия

• Звуковая катушка диаметром 38 мм, выводы прошиты через центрирующую шайбу

• Винтовые клеммы под «вилочки» с маркировкой полярности

• Магнитопровод вентилируемый, магнитная система закрыта резиновым кожухом

Твитер

• Защитная сетка несъёмная, с крупными шестигранными отверстиями

• Шёлковый купол диаметром 28 мм

• Выводы — гибкие проводники длиной 50 см

• В комплекте врезная и косая чашки

Audio System H 165

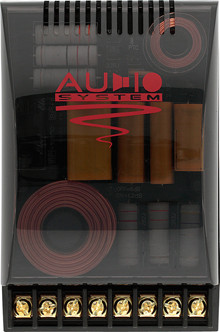

Кроссовер

В коробочке размерами 130 х 84 х 40 мм угнездились 1748 вариантов настройки. Переставляя джамперы, у пищалки можно регулировать ход АЧХ в диапазоне выше 7 кГц (8 ступеней с шагом 1 дБ), в диапазоне 4 — 7 кГц (5 ступеней с шагом 2 дБ), отключать нелинейную защиту. Для мидбаса можно выбрать крутизну ФНЧ (6/12 дБ) и подобрать нужную степень компенсации индуктивного сопротивления. Наконец, можно подключить второй мидбас. Все конденсаторы, кроме одного, плёночные, катушки — без сердечников.

Номинальный импеданс, Ом 2
Мощность RMS/максимальная (по данным изготовителя), Вт -/-
Средняя чувствительность, дБ/Вт (1 м) 89
Средний коэффициент нелинейных искажений (90 дБ, 1 м), %
100 — 300 Гц 0,39
300 Гц — 3 кГц 0,43
3 — 10 кГц 0,34
Параметры мидбасовой головки
Масса подвижной системы, г 13,3
Силовой фактор, Тл м 4,39
Fs, Гц 58,9
Vas, л 13,5
Qts 0,46
Размеры мидбасовой головки (A, B, C, D), мм 9, 165, 146, 75
Размеры твитера (A, B, C, D), мм 8, 54, 48, 16

ЛИЧНЫЙ ОПЫТ

Игра с джамперами оказалась очень увлекательной, хотя далеко не все изменения можно уверенно определить на слух — слишком много вариантов. Мне больше понравилось звучание при установке крутизны ФНЧ 12 дБ/окт. — «середина» становится выразительнее. Верхняя середина и высокие частоты регулируются в довольно широких пределах, поэтому настроить звучание под конкретные условия установки можно всегда. Дисперсия пищалки на слух довольно широкая. Бас мягкий, даже чересчур.

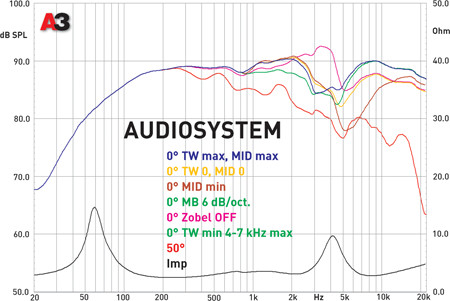

На все тысячи вариантов настройки не хватит ни... Впрочем, ладно, вы же и не собирались этого требовать. Приводим несколько вариантов, для понимания принципа. Регулировка уровня твитера на ВЧ и верхней середине понятна, ожидаемый эффект даёт изменение порядка ФНЧ, неожиданно мощный — манипуляции с цепочкой Цобеля. В сухом остатке: осевая АЧХ не приобретает совершенно ровного вида ни при каком сочетании регулировок, но уровнем в отдельных сегментах СЧ и ВЧ диапазонов можно варьировать очень гибко. А вот угловую АЧХ нам довольно быстро удалось привести к отменному виду — плавный и небыстрый спад вплоть до 15 кГц.

МЁД & ДЁГОТЬ

У мидбаса великолепная конструкция, но посадочный диаметр на верхнем пределе стандарта, в некоторых случаях может потребоваться доработка штатных отверстий. Необыкновенное богатство регулировок сулит в итоге золотой ключик, но вычерпывать придётся долго, терпеливо и внимательно. Нелинейные искажения — низкие повсюду, на басах — очень низкие, просто совсем.

У нас в каталоге:

Audio System H 165

Источник: Журнал «Автозвук»
