Трехполосная компонентная акустика. Hertz Hi-Energy HSK 163.4

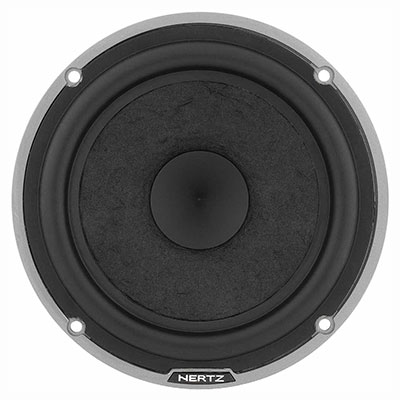

Мидбас

Один из самых «ровных» на слух участников. Нижний бас неплох, остальная область вплоть до верхней середины удивительно аккуратная, это сочетается с отличной микродинамикой. Суббас в явном виде не воспроизводится, но и слышимых искажений не вызывает.

Диффузор из хорошо знакомой по головкам с суффиксом L непрессованной целлюлозы

Вогнутый колпачок из полипропилена, элемент знаменитого V-Cone

Литая корзина с 3 мощными спицами и системой вентиляции звуковой катушки через центрирующую шайбу

Защитную решётку традиционного типа можно использовать и без сетки — остаётся диаметральная перемычка

Подвес резиновый валиком, шириной 14 мм

4 крепёжных отверстия диаметром 5,5 мм

Вентилируемая магнитная система с ферритовым магнитом диаметром 90 мм. Магнит закрыт резиновым кожухом

Звуковая катушка диаметром 30 мм, выводы свободные

Центрирующая шайба текстильная с пропиткой, 4 гофра

Клеммы-лопаточки солидной конструкции

СЧ-динамик

Маленький, да удаленький. Порадовал ровным звучанием практически во всём диапазоне и довольно низкой нижней частотной границей, несмотря на скромный калибр. За что, собственно, и любим многими создателями трёхполосных систем — отлично помещается на стойке, объёма много не просит и при этом звучит хорошо. Без фильтра и на оси излучения

верхняя граница диапазона весьма высокая — уверенно слышны даже тарелочкитреугольнички.

Диффузор из композита на основе стекловолокна

Конический колпачок из полипропилена (V-Cone, но как бы «мини»)

Подвес резиновый валиком, шириной 9 мм (это у «трёшечки»-то)

Литая корзина с тремя мощными спицами и системой вентиляции звуковой катушки через центрирующую шайбу — как у «старшего брата»

4 крепёжных отверстия диаметром 3,5 мм

Защитную решётку можно использовать без сетки, с одной лишь поперечиной

Вентилируемая магнитная система с неодимовым магнитом закрыта резиновым кожухом

Звуковая катушка диаметром 20 мм, выводы свободные

Центрирующая шайба текстильная с пропиткой, 3 гофра

Выводы-лопаточки

ВЧ-динамик

У пищалки — привлекательное, мягкое звучание, довольно широкий диапазон частот и низкие искажения. Перегрузочная способность умеренная.

Сетка несъёмная, в центре — комбинация акустической линзы с рупором

Шёлковый купол диаметром 28 мм

Неодимовая магнитная система

Выводы — гибкие проводники длиной 300 мм

В комплекте установочные чашки

Кроссовер

Корпус пластиковый, конструкция увесистая из-за катушек индуктивности (одна со стальным сердечником, три воздушные). Данные кроссовера по традиции приведены: ФНЧ — 500 Гц, 6 дБ/окт.; ППФ — 500 Гц, 6 дБ/окт. + 4500 Гц, 6 дБ/окт., аттенюатор -2, 0, +2 дБ; ФВЧ — 4500 Гц, 12 дБ/окт., аттенюатор -2, 0, +2 дБ.

Трехполосная компонентная акустика. Hertz Hi-Energy HSK 163.4

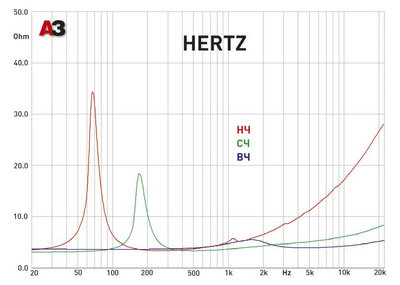

Сравнивая импедансные кривые комплекта четвёртого поколения и того, что побывал в тесте в 2009 году, мы не смогли увидеть существенной разницы, включая даже трогательный микрорезонанс у НЧ-головки на 1,2 кГц. Все три излучателя демонстрируют высокую линейность, показатель 3,9% у пищалки относится к частоте существенно ниже резонанса, где другие уже показывают двузначные числа.

Трехполосная компонентная акустика. Hertz Hi-Energy HSK 163.4

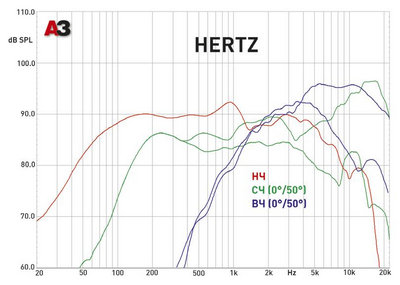

НЧ-головка отлично играет до 500 Гц, выше её выпускать не нужно (да никто и не собирался), добротность у неё невысокая. Но и резонанс довольно низок, поэтому проблем в сопряжении с сабвуфером на 70 — 80 Гц не будет. Среднечастотник, если его не обуздать фильтром, действительно, забирается очень высоко, но не надо ему это позволять: идеальная полоса для него — 300 Гц — 4 кГц, здесь и ровно, и почти без направленности, а 3-омный импеданс позволяет достичь неплохой для 70-миллиметрового диффузора чувствительности. Пищалка начинает работать эффективно и предсказуемо тоже выше 4 кГц.

Трехполосная компонентная акустика. Hertz Hi-Energy HSK 163.4

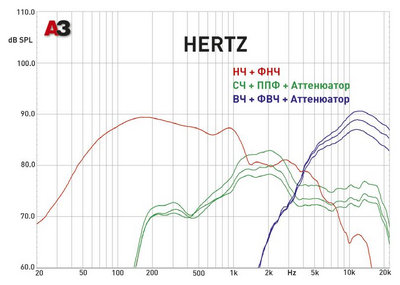

Если вы не записали рекомендованные частоты раздела для поканалки на базе HSK 163.4, сделайте это сейчас: кроссовер 3W10 остался прежним и восторга у нас как не вызывал, так и не вызывает. ФНЧ 1-го порядка малоэффективен и пропускает излучение басовика там, где его АЧХ перестаёт быть образцовой (выше 500 Гц), не слишком эффективен и полосовой фильтр среднечастотника, он вырезает для него узкую полосу 1 — 3,5 кГц, оставляя (в силу низкого порядка) слишком много внеполосного излучения. Лишь к ФВЧ пищалки претензий нет, но один в поле — не фильтр. Так что — поканалка, там будет счастье (с гарантией).
