Трехполосная компонентная акустика. Rainbow SL C6.3Pro

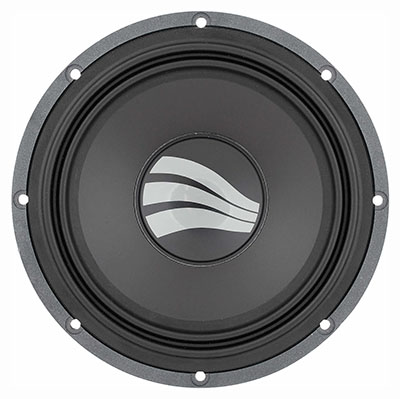

Мидбас

Отличный нижний и средний бас, но суббас в сигнале вызывает интермодуляционные искажения, поэтому ограничить полосу частот снизу жизненно необходимо.

  • Диффузор композитный на основе целлюлозы и полипропилена
  • Вогнутый алюминиевый колпачок
  • Подвес резиновый двойной шириной 10 мм
  • Литая корзина с 4 спицами V-образной формы, рёбра проточены
  • 8 отверстий для крепления
  • Вентилируемая магнитная система, ферритовый магнит диаметром 90 мм закрыт резиновым кожухом
  • Вентилируемая звуковая катушка диаметром 42 мм, выводы свободные
  • Центрирующая шайба текстильная с пропиткой, 5 гофров
  • Винтовые клеммы
  • СЧ-динамик

    Очень приятное звучание в диапазоне нижней середины, в верхней при увеличении уровня появляются визгливые нотки — возможно, резонирует плоский колпачок, поэтому к настройке нужно подходить ответственно.

  • Диффузор композитный на основе целлюлозы и полипропилена
  • Вогнутый колпачок
  • Подвес резиновый валиком, шириной 6 мм
  • Плоский колпачок из пластика
  • Штампованная стальная корзина с 6 спицами хорошо заглушена
  • 4 отверстия для крепления
  • Невентилируемая магнитная система, ферритовый магнит диаметром 55 мм в резиновом кожухе
  • Вентилируемая звуковая катушка диаметром 25 мм, выводы свободные
  • Центрирующая шайба текстильная с пропиткой, 3 гофра
  • К выводам припаян провод длиной 250 мм
  • ВЧ-динамик

    К верхним частотам вопросов вообще не возникло, очень ровное, без малейшей нервозности, звучание, вдоволь «воздуха», правда только вблизи оси излучения.

  • Сетка несъёмная с шестигранными отверстиями
  • Шёлковый купол диаметром 28 мм
  • Неодимовая магнитная система
  • Выводы — гибкие проводники длиной 175 мм
  • В комплекте установочные чашки двух видов. Ещё две разновидности — опционные, приобретаются отдельно
  • Кроссовер

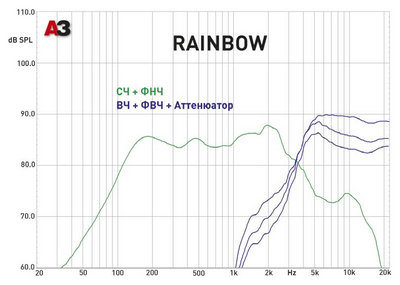

    Кроссовер здесь — только для разделения полос СЧ и ВЧ. Подразумевается, что НЧ-головка будет работать от отдельного канала усиления, в общем-то, что называется «2,5-полосная» схема. Оба фильтра 2-го порядка, заявленная частота раздела 3600 Гц, уровень ВЧ регулируется (позиции soft, mid, loud). Рекомендованная в инструкции частота раздела НЧ и СЧ — 350 Гц.

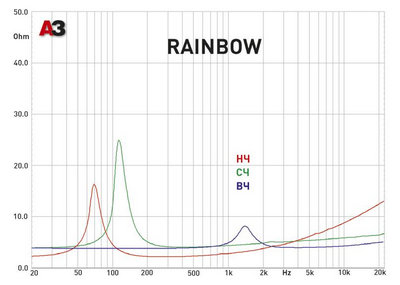

    То, что комплект изначально заточен под 2,5 полосы, следует не только из отсутствия «нижнего» фильтра, но и из выбора импеданса головок: басовик 2-омный со всеми вытекающими мощностными последствиями. Частота резонанса СЧ-головки довольно низкая, в её ожидаемом рабочем диапазоне частот нелинейные искажения завидно малы. Интересно, что они не достигают тревожных значений и у пищалки, даже в области её резонанса, а вот у НЧ-головки нелинейностей слегка лишку.

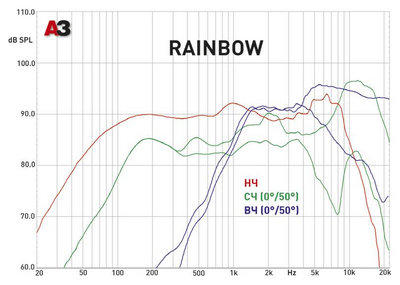

    При одном и том же подведённом сигнале отдача басовика закономерно высокая в силу низкоомности, АЧХ до 800 Гц очень ровная, из-за низкой добротности бас воспроизводится корректно, но спад начинается довольно рано, так обычно и бывает. Диффузорная серединка достойна восхищения: до 4 кГц форма АЧХ по оси и под углом остаётся почти (по меркам реального мира) неизменной, а как раз выше 4 кГц отменной становится АЧХ пищалки. Правда, в основном на оси излучения.

    Немецкие конструкторы всё сделали правильно, поделив середину с пищалкой вблизи 3,5 кГц и посоветовав делить середину с басовиком вблизи 350 Гц, здесь ни прибавить, ни убавить. По чувствительности СЧ и ВЧ-излучатели (особенно с учётом возможности поиграть аттенюатором) согласованы безупречно.


    Источник: Журнал «Автозвук»
