Компактные активные сабвуферы. Pioneer TS-WX110A

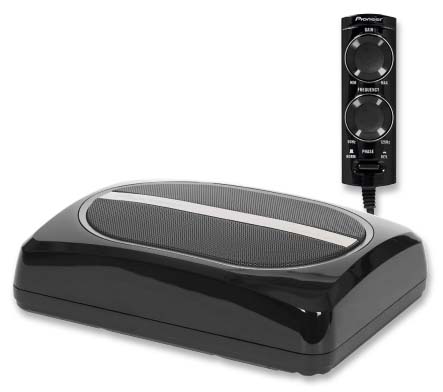

В этом сабвуфере много необычного. По компактности корпуса Pioneer с хорошим отрывом обходит любого одноклассника, при таких габаритах его, в принципе, можно крепить хоть к подголовнику. Из алюминиевого литья здесь изготовлено только основание, верхнюю и боковую стенки образует пластиковая крышка. Кроме того, тут используется головка формы Race Track (как беговая дорожка на стадионе). Изготовитель обозначает её как 21 х 13 см, я бы сказал, что 22,5 х 14 см точнее характеризуют размер диффузора, и площадь его на десяток процентов больше, чем у обычной «шестёрки». При таких габаритах корпуса для регуляторов место не нашлось, на нижней стенке лишь два относительно компактных разъёма. На одном из подключаемых кабелей входы RCA (есть переходник к выходам высокого уровня) и питание. Другой соединяет сабвуфер с пультом ДУ. Пульт выполнен с завидным качеством, что, в общем, закономерно: управление сабвуфером осуществляется только с его помощью. Кроме регулятора усиления здесь перестройка частоты среза фильтра НЧ (50 — 125 Гц) и кнопка реверса фазы. Сабвуфер крепится двумя пластинами по углам, которые предварительно привинчиваются к основанию корпуса.

Максимальная чувствительность выбрана с изрядным запасом, минимальная ограничена устойчивостью входных цепей, поэтому при подключении «по линейке» лучше задействовать лишь один из пары входов, если и этого не хватит, логичнее всего будет воспользоваться переходниками для подключения по высокому уровню. При максимальном звуковом давлении потребляемый ток 2,3 А. Нелинейности слегка повышены, но иного от «7-дюймовой» головки и ожидать было трудно. Звуковое давление тоже не запредельное, как мы знаем, за компактность чаще всего приходится платить именно этим параметром.

При верхней частоте среза фильтра НЧ неравномерность АЧХ составляет 6,6 дБ, по меркам реальных сабвуферов (а не их моделей) это нормально. Поверху диапазон широкий, частота среза, действительно, 150 Гц или около того. Понизу почти отсутствует характерный для компактных сабвуферов спад — как видно, специальную головку инженеры Pioneer разрабатывали не зря. В узкой полосе неравномерность несколько выше (7,8 дБ), но такие настройки выбирают для очень низкой частоты сопряжения (скажем, 63 Гц), а тут счёт будет иной, неравномерность не превысит 3,8 дБ. Фирменный почерк: всё по-честному.

  • Мощность усилителя (по данным изготовителя), RMS/Макс., Вт 150/Тип оформления ЗЯ
  • Неравномерность АЧХ в салоне (25 — 80 Гц), дБ 6,6
  • Максимальное звуковое давление, дБ (63 Гц) 92,2
  • Средний КНИ (93 дБ, 63 — 125 Гц), % 5,11
  • Входная чувствительность, В 0,098 — 0,47
  • Ток холостого хода, А 0,15
  • Габариты (Ш х В х Г), мм 280 х 198 х 70
  • Внешний объём ящика, л 3,3



  • У нас в каталоге:




    Источник: Журнал «Автозвук»
