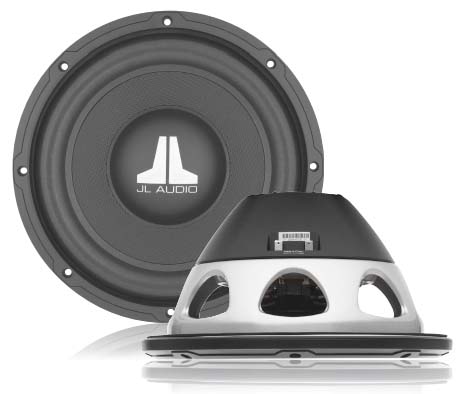

Сабвуферы калибра 10 дюймов. JL Audio 10WX-4

В былые времена у сабвуферов этой фирмы внешность была консервативнее, а обозначения — запутаннее. Магнитная система закрыта пластиковым кожухом, так что габариты магнита назвать затруднительно, правда внешний диаметр любезно указан изготовителем — 105 мм. Уже по этому размеру можно предположить, что звуковая катушка здесь 1,5-дюймовая, и такое предположение не будет ошибочным. Есть также чертёж головки в разрезе, на котором хорошо видна внутренняя кольцевая проточка. Осевое отверстие тоже на месте, диаметр его неизвестен по причине, уже упомянутой. Полипропилен диффузора для большей жёсткости текстурирован. Диаметр центрального колпачка 106 мм. Подвес из пенополиуретана самой ходовой ширины — 26 мм. На внешнем ободе корпуса присутствует высокое пластиковое кольцо с заглублениями для головок крепежа. В конусе выполнены шесть отверстий для обдува катушки. Подводящие контакты рассчитаны на использование клемм-«лопаточек». Способ подвода — первый, но провода прошиты в конус трижды и закреплены на специальном держателе.

Рекомендации JL Audio строги и справедливы. ЗЯ объёмом 17,7 л (в кубофутах это тоже что-то некруглое, так что явно взято не с потолка), ФИ объёмом 28 л (ну, не без этого...) По заявленным параметрам всё выглядит логично, по измеренным, которые, как вы видите, отличаются не сильно — тоже. То есть АЧХ такие же, но проходят примерно на 1 дБ ниже. Найденный нами оптимум объёма ЗЯ оказался ровно таким же (с точностью до двух раз по 150, это не в счёт), ФИ лучше сделать немного больше, а настроить немного ниже, но, как видите, это уже сущие мелочи, даже говорить неудобно.

Нелинейные искажения, по нашим представлениям, достаточно низкие, даже на 50 Гц нелинейности, против обыкновения, не возрастают. Умеют, значит, и в новом дизайне. Силовой фактор (11,7 Тл м) практически средний. Подвижная система достаточно лёгкая (91,8 г), и опорная чувствительность получилась довольно высокой, по меркам сегодняшних одноклассников. В ЗЯ головка работает с небольшим усилением (0,5 дБ), но и этого достаточно, чтобы вывести JL Audio на второе место по чувствительности в этом оформлении. В ФИ чувствительность не выше средней.

  • Номинальный импеданс, Ом 4
  • Долговременная мощность (по данным изготовителя), Вт 200
  • Опорная чувствительность, дБ/Вт (1 м) 86,7
  • Неравномерность АЧХ (ЗЯ, 25 — 100 Гц), дБ 1,9
  • Средний КНИ (96 дБ, 50 — 125 Гц), % 1,94
  • Нормированное акустическое усиление (ФИ, 25 — 100 Гц), дБ 5,0
  • Нормированная чувствительность в салоне (ФИ), дБ/Вт 91,7
  • Условный объём оформления, л 22,2



  • У нас в каталоге:




    Источник: Журнал «Автозвук»
