Пяти-шестиканальные усилители. SoundStream STL6.620

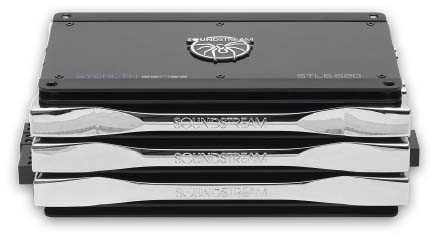

Мы с вами привыкли к тому, что независимо от числа каналов усилители живут в двух измерениях. В том смысле, что высота корпуса намного меньше остальных измерений. Если мы видим «стопку» (stack) из усилителей, значит, их несколько. Конструкторы SST пошли по другому пути, усилитель серии Stealth сам по себе выполнен как «стек»: он состоит из двух корпусов, связянных изнутри. Пластиковые накладки, которые вы видите на фото, для одиночного усилителя чисто декоративные. Своего предохранителя нет, а рекомендации по номиналу внешней плавкой вставки изготовитель по непонятной мне традиции не даёт. Диаметр сильноточных зажимов стандартный — 9 и 6 мм. Работа каналов 5 и 6 мостом на нагрузку 2 Ом не специфицирована, минимальный импеданс 4 Ом. Для этих каналов предусмотрены непрямые линейные выходы. В каналах 1/2 установлен неотключаемый фильтр ВЧ с диапазоном 20 — 500 либо 200 — 5000 Гц. В каналах 3/4 также неотключаемый фильтр ВЧ с диапазоном 20 — 500 Гц, но может подключаться ещё и фильтр НЧ, его диапазон перестройки от 200 до 5000 Гц. В каналах 5/6 фильтровое вооружение организовано почти так же, разница в диапазонах: для фильтра ВЧ 15 — 200, для фильтра НЧ 50 — 500 Гц. Варианты использования: традиционная схема или сабвуфер + фронт би-ампингом (двух- или трёхполосный), или, наконец, трёхполосный фронт три-ампингом. Частота сопряжения между НЧ и СЧ-полосами «трёхполоски» не должна быть выше 500 Гц. С помощью переключателя можно перевести усилитель в режим 5.1, в этом случае канал 5 (Center) включается через фильтр ВЧ 20 — 500 Гц, и у него же появляется регулятор уровня.

Каналы 1 — 4 имеют вполне нормальную мощность для работы с фронтом (или тылом). В каналах 5 и 6 мощность и так солидная, к тому же здесь этих каналов два, а потому мостом на 4 Ом получится больше 400 Вт. А для работы в режиме стерео мощности почти 140 Вт должно хватить в любом случае. Частотный диапазон поверху не слишком широкий (по всем каналам), понизу он ограничен диапазоном перестройки фильтра ВЧ. По неясным причинам в канале 2 оказались немного повышенные нелинейности (притом что в канале 6 значение КНИ составило 0,034/0,079%). Реакция на ёмкостную нагрузку весьма сдержанная, ток потребления возрастает на единицы процентов, крутизна фронтов на прямоугольном сигнале слегка возрастает.

Как выяснилось, нижняя граница перестройки фильтров ВЧ в каналах 2, 4 и 6 одинаковая — 14 — 15 Гц. Все фильтры низкодобротные, эффективная крутизна спада от 9,4 до 10,1 дБ/окт. (коль скоро она нигде не опускается ниже 9 дБ/окт., то и криминала мы не усматриваем). В канале 6 фильтр перестраивается в диапазоне 15,0 — 196 Гц. Диапазон перестройки фильтра НЧ 65,0 — 505 Гц. В канале 4 фильтр ВЧ можно перестроить в пределах от 14,0 до 531 Гц, фильтр НЧ — от 274 до 5310 Гц. Тут единственное отступление от спецификации: 274 и 200 Гц не одно и то же. Канал 2: тут без включённого множителя фильтр ВЧ работает так же, как и в канале 4. С множителем (х10) диапазон перестройки 161 — 4320 Гц.

  • Число каналов 6
  • Басовые каналы

  • Максимальная мощность (14,4 В, КНИ = 1%, 4 Ом/2 Ом), Вт 138/227
  • Входная чувствительность, В 0,19 — 4,7
  • Отношение сигнал/шум, дБА 97,7
  • Диапазон частот (+0/-1дБ), Гц 28 — 20800
  • Прочие каналы

  • Максимальная мощность (14,4 В, КНИ = 1%, 4 Ом/2 Ом), Вт 72,3/122
  • Коэффициент нелинейных искажений (1 кГц, P = 0,1 Pmax, 4 Ом/2 Ом), % 0,108/0,190
  • Входная чувствительность, В 0,19 — 4,4
  • Отношение сигнал/шум, дБА 93
  • Переходное затухание (Л-П/Ф-Т), дБ 64/63
  • Диапазон частот (+0/-1дБ), Гц 26 — 20800
  • Скорость нарастания сигнала на выходе, В/мкс 10
  • Ток холостого хода, А 1,0
  • Габариты, мм 285 х 166 х 113



  • У нас в каталоге:




    Источник: Журнал «Автозвук»
