Четырехканальные усилители. Hertz HE4

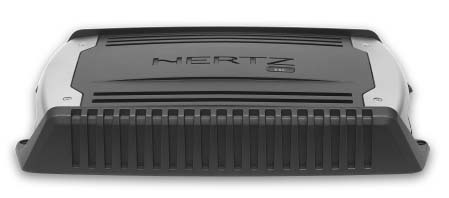

Вот и ещё один усилитель с литым корпусом — об этом нельзя не догадаться, глядя на его плавные обводы. Корпус, судя по всему, не толстый, по крайней мере, при своих достаточно солидных габаритах Hertz не перевесит первого участника. Пластиковые боковые крышки позволяют закрыть от взоров соединения и регулировки. Суммарный номинал двух предохранителей 40 А. Ширина зажимов питания без малого 13 мм, клеммы акустического кабеля могут иметь ширину до 8,2 мм. Здесь также есть входы уровня громкоговорителей. Примечательна компоновка усилителя: две пары каналов расположены симметрично относительно оси корпуса (кроме выходов). Предусмотрена работа с двумя входами — в этом режиме задействованы входы A. Диапазон перестройки фильтров от 40 до 400 Гц. Басового регулятора нет и здесь.

Как, говорят, писалось в мануалах к автомобилям Rolls-Royce, мощность — достаточная, и прирост на низкоомной нагрузке (65%) вполне себе. Измеренные технические характеристики выглядят по большей части весьма достойно, в частности, нелинейности ниже, чем у остальных одноклассников. Жаль, полоса поверху узковата (-0,75 дБ на 20 кГц, позвольте покапризничать). При подключении параллельно нагрузке ёмкости (0,33 мкФ) потребляемый ток даже слегка падает, видимые изменения в выходном сигнале не наблюдаются.

Нижняя граница перестройки фильтров ВЧ и НЧ совпала с редкой в реальной жизни точностью — 46,3 Гц там и там. Верхняя граница 434 Гц у фильтра ВЧ и 403 Гц у фильтра НЧ. Крутизна спада у первого из них меняется от 11,9 до 11,3 дБ/окт., у второго форма кривой практически неизменна, крутизна составляет от 11,2 до 11,4 дБ/окт.

Максимальная мощность (14,4 В, КНИ = 1%, 4 Ом/2 Ом), Вт 70,6/117

Коэффициент нелинейных искажений (1 кГц, P = 0,1 Pmax, 4 Ом/2 Ом), % 0,015/0,019

Входная чувствительность, В 0,31 — 5,7

Отношение сигнал/шум, дБА 93

Переходное затухание (Л-П/Ф-Т), дБ 65,6/66,3

Диапазон частот (+0/-1дБ), Гц 16 — 22200

Скорость нарастания сигнала на выходе, В/мкс 8,2

Ток холостого хода, А 0,9

Габариты, мм 391 х 266 х 63
