Пятиканальные усилители. X-Program X-D50

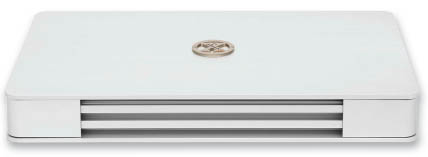

Изделия X-Program нам уже попадались прежде — стильный плоский корпус, стерильную верхнюю поверхность которого оживляет лишь фирменный логотип, запоминается сразу и надолго. В дизайне X-Program и DLS прослеживаются родственные черты, а почему, собственно, у родственников они не должны прослеживаться? Номинал предохранителей (60 А) как будто не оставляет надежд на серьёзные энергетические резервы, но на самом деле все (Ау! Все!) каналы этого усилителя работают в классе D, так что это ещё надо поглядеть. Поглядим, конечно, но, забегая вперёд, скажу, что это единственный усилитель, температура которого в ходе испытаний ненамного отклонилась от температуры окружающей среды. Сильноточные зажимы наклонены под углом 45 градусов к монтажной поверхности, это прогрессивное решение нам ещё сегодня встретится. Вот только почему для работы с зажимами требуются три типоразмера ключей? Выходные зажимы каналов Front/Rear и канала Sub примут кабели диаметром до 4,5 и 6 мм соответственно. Диаметр кабелей силы — на выбор вплоть до 8,2 мм. Усилитель может работать с четырьмя входами. Предусмотрен также четырёхканальный вход высокого уровня. Все фильтры неотключаемые. Фильтры каналов Front и Rear, будучи выведены на самую низкую частоту среза (15 Гц), действуют как подтональные фильтры. Верхняя граница перестройки частоты (250 Гц) позволяет в некоторых (нечастых) случаях работать с комбинацией СЧ/ВЧ-головок. Но основной вариант включения, конечно, Фронт + Тыл + Саб. Фильтр НЧ в канале Sub перестраивается в диапазоне 30 — 150 Гц. Здесь же предусмотрен и плавный регулятор фазы. Буста нет, такова уж фирменная концепция.

Мощность басового канала пусть и не рекордная, но вполне достаточная. А вот по суммарной мощности каналов X-Program чувствительно обошёл всех «коллег», правда в подавляющем большинстве инсталляций возможности широкополосных каналов останутся невостребованными. Интересно, что пара фронтальных каналов в мостовом включении (4 Ом) далеко превзойдёт по мощности басовый. Не вполне понятно, из каких соображений выбран диапазон перестройки чувствительности басового канала, при минимуме чувствительности для полной «раскачки» усилителя потребуется сигнал 37 В RMS. Частотный диапазон снизу ограничен неотключаемым подтональным фильтром с частотой среза 18 Гц. У широкополосных усилителей полный порядок с шумами, но уровень нелинейностей на высокой для D-класса частоте 1 кГц определённо выше, нежели мы привыкли требовать от музыкальных усилителей. Ну и частотный диапазон существенно ограничен поверху (20 кГц воспроизводятся с уровнем -1,3 дБ). При подключении ёмкостной нагрузки ток потребления возрастает на 25%, а амплитуда сигнала — на 10% или чуть больше, в данном случае первый эффект является следствием второго. В чём причина второго? Так работает обратная связь, у ШИМ-усилителей с этим всё не так просто.

Фильтр НЧ сабвуферного канала обладает диапазоном перестройки от 25,7 до 124 Гц, крутизна спада 18,3 дБ/окт. (фильтр 3-го порядка с повышенной добротностью). Крутизна подтонального фильтра 24 дБ/окт., вопросов нет. Но фазовращателем надо пользоваться с умом, одновременно с перемещением фазы меняется АЧХ, видимо, у всепропускающего фильтра-фазовращателя добротность тоже повышенная. Фильтр ВЧ каналов фронта перестраивается в диапазоне от 16,2 до 239 Гц, добротность с ростом частоты среза возрастает, крутизна спада меняется от 11 до 12,8 дБ/окт., а на АЧХ появляется эксцесс 0,9 дБ.

  • Максимальная мощность, сабвуферный канал (12,5 В, КНИ=1%, 4 Ом/2 Ом), Вт 192/281
  • Входная чувствительность, В 0,69 — >11
  • Отношение сигнал/шум, дБА 95
  • Диапазон частот (+0/-1дБ), Гц 21,8 — 93,3
  • Максимальная мощность, прочие каналы (14,4 В, КНИ = 1%, 4 Ом/2 Ом), Вт 105/190
  • Коэффициент нелинейных искажений(1 кГц, P = 0,1 Pmax, 4 Ом/2 Ом), % 0,212/0,493
  • Входная чувствительность, В 0,49 — 6,6
  • Отношение сигнал/шум, дБА 93
  • Переходное затухание (Л-П/Ф-Т), дБ 53/52,5
  • Диапазон частот (+0/-1дБ), Гц 19,5 — 16200
  • Скорость нарастания сигнала на выходе, В/мкс 5,0
  • Ток холостого хода, А 1,8
  • Габариты, мм 396 х 250 х 50


    У нас в каталоге:




    Источник: Журнал «Автозвук»
